摘要
本发明提供了一种墙壁种植动力机械，包括:分流扩散网、喷射器、水管、杆体转子、底部支撑杆、杆体、自动修剪器、平台和顶部限位器，通过设置自动修剪器可以对花草自动修剪，有效的解决对花草日常维护修剪工作带来的不便，通过设置内部盆栽固定器和顶部限位器可以对花草进行固定和限位可以有效的对修剪中的花草进行保护，有效的保护了盆栽内花草的安全，本装置为杆体多层结构有效的节约了用地面积，使种植成本大大减少。
权利要求
1.一种墙壁种植动力机械，包括:分流扩散网(1)、喷射器(2)、水管(3)、杆体转子(4)、底部支撑杆(5)、杆体(6)、自动修剪器(7)、平台(8)和顶部限位器(9)其特征在于：所述杆体(6)顶部固定连接有分流扩散网(1)，在分流扩散网(1)下方固定连接有喷射器(2)，杆体转子(4)均匀分布固定连接在杆体(6)内部，在杆体(6)底部左右两侧均固定连接有底部支撑杆(5)，在杆体(6)内部固定连接有三根水管(3)，在杆体(6)左右两侧均固定连接有平台(8)和顶部限位器(9)，在平台(8)内部均固定连接有自动修剪器(7)；所述自动修剪器(7)包括花草修剪刀(12)、内部盆栽固定器(13)、内部盆栽固定杆(14)、花草主杆固定器(15)、底部转子(16)、花草修剪面(17)、修剪器外表面(18)、螺旋升降器(19)、花盆(20)、底部转面(21)，自动花草修剪器(7)底部固定连接有底部转子(16)和底部转面(21)，螺旋升降器(19)螺旋连接在修剪器外表面(18)的内侧，内部盆栽固定器(13)固定连接在自动修剪器(7)内壁底部，内部盆栽固定杆(14)和花草主杆固定器(15)固定连接在内部盆栽固定器(13)的内部，花盆(20)固定连接在内部盆栽固定器(13)内侧底部；杆体转子(4)包括转面(10)、核心转子(12)，转面(10)活动连接核心转子(11)；修剪刀片包括刀片固定杆(22)、上层刀片(23)、中部刀片(24)、下层刀片(25)，上层刀片(23)固定连接在刀片固定杆(22)的上端，中部刀片(24)固定连接在刀片固定杆(22)的中层，下层刀片(25)固定连接在刀片固定杆(22)下端。
2.根据权利要求1所述的墙壁种植动力机械，其特征在于：所述其平台(8)内均匀间隔放置有自动修剪器(7)。
3.根据权利要求1所述的墙壁种植动力机械，其特征在于：所述顶部限位器(9)内设置有限位槽均匀分布在顶部限位器(9)的内部
4.根据权利要求1所述的墙壁种植动力机械，其特征在于：所述分流扩散网(1)呈球体状，分流扩散网(1)内部网格分散状。
5.根据权利要求1所述的墙壁种植动力机械，其特征在于：在花草修剪面(17)呈弧形固定连接在螺旋升降器(19)。
6.根据权利要求1所述的墙壁种植动力机械，其特征在于：内部盆栽固定器(13)底部设置有土壤层(26)。
7.根据权利要求1所述的墙壁种植动力机械，其特征在于：通过在杆体(6)内部均匀设置有杆体转子(4)使每一层的平台(8)和顶部限位器(9)进行分隔。
8.根据权利要求1所述的墙壁种植动力机械，其特征在于：花草修剪刀(12)均匀分布在花草修剪面(17)的内侧，每把花草修剪刀(12)有三把呈上中下均匀分布在刀片固定杆(22)。
说明书
一种墙壁种植动力机械
技术领域
[0001]本发明涉及植物种植领域，具体是一种墙壁种植动力机械。
背景技术
[0002]近年来，随着城市化进程的加快，城市规模的扩大，城市绿化用地越来越紧张，在城市中大力种植绿色植物，是改善居住及生态环境的有效方法之一，现有技术中垂直绿化技术已经在高密度人居环境中应用，主要为在墙壁、阳台、窗台、屋顶和棚架处栽培攀援植物，增加房屋的绿化覆盖率，另外，目前市场上还有用于建筑墙壁上的生态种植槽和生态砌块等，但是这种现有垂直绿化的存在主要问题是：
[0003](1)栽培管理不便，水肥难以得到有效供给，养护不易导致绿化失败；
[0004](2)简单的将植物苗床堆砌在一起，无法大量运用大现有建筑物上；
[0005](3)常规种植修剪枝叶过于麻烦，不便有效集中的进行管理。
发明内容
[0006]本发明的目的在于提供一种墙壁种植动力机械，以解决现有技术中的问题。
[0007]为实现上述目的，本发明提供如下技术方案：一种墙壁种植动力机械，包括:分流扩散网、喷射器、水管、杆体转子、底部支撑杆、杆体、自动修剪器、平台和顶部限位器，所述杆体顶部固定连接有分流扩散网，在分流扩散网下方固定连接有喷射器，杆体转子均匀分布固定连接在杆体内部，在杆体底部左右两侧均固定连接有底部支撑杆，在杆体内部固定连接有三根水管，在杆体左右两侧均固定连接有平台和顶部限位器，在平台内部均固定连接有自动修剪器；
[0008]所述自动修剪器包括花草修剪刀、内部盆栽固定器、内部盆栽固定杆、花草主杆固定器、底部转子、花草修剪面、修剪器外表面、螺旋升降器、花盆、底部转面，自动花草修剪器底部固定连接有底部转子和底部转面，螺旋升降器螺旋连接在修剪器外表面的内侧，内部盆栽固定器固定连接在自动修剪器内壁底部，内部盆栽固定杆和花草主杆固定器固定连接在内部盆栽固定器的内部，花盆固定连接在内部盆栽固定器内侧底部；
[0009]杆体转子包括转面、核心转子，转面活动连接核心转子；
[0010]修剪刀片包括刀片固定杆、上层刀片、中部刀片、下层刀片，上层刀片固定连接在刀片固定杆的上端，中部刀片固定连接在刀片固定杆的中层，下层刀片固定连接在刀片固定杆下端。
[0011]优选的，所述其平台内均匀间隔放置有自动修剪器，可以达到对每一束绿植起到自动修剪的作用，有效的节约了人工种植所带来的成本和不便。
[0012]优选的，所述顶部限位器内设置有限位槽均匀分布在顶部限位器的内部，起到了有效的对绿植进行限位固定的作用。
[0013]优选的，所述分流扩散网呈球体状，分流扩散网内部网格分散状，分流扩散网使水流扩散造成人工降雨的现象达到均匀灌溉的效果。
[0014]优选的，在花草修剪面呈弧形固定连接在螺旋升降器，通过螺旋升降器的升降旋转带动花草修剪面，起到对花草达到自动修剪的效果，花草修剪面呈弧形有效的避开花草主杆，只对多余的枝叶进行修剪且形状为弧面可以让修剪掉的枝叶顺着弧面掉入土壤层达到对多余枝叶进行有效处理的效果。
[0015]优选的，内部盆栽固定器底部设置有土壤层可以让植物更好的生长，通过修剪掉落的枝叶可以对植物进行反补达到更好的生长效果。
[0016]优选的，通过在杆体内部均匀设置有杆体转子使每一层的平台和顶部限位器进行分隔，可以使每一层的绿植进行旋转达到均匀受光的效果。
[0017]优选的，花草修剪刀均匀分布在花草修剪面的内侧每把花草修剪刀有三把呈上中下均匀分布在刀片固定杆，可以起到对不同方向角度的枝叶进行修剪。
[0018]与现有技术相比，本发明的有益效果是：
[0019]
1.通过设置自动修剪器可以对花草自动修剪，有效的解决对花草日常维护修剪工作带来的不便。
[0020]
2.通过设置内部盆栽固定器和顶部限位器可以对花草进行固定和限位可以有效的对修剪中的花草进行保护，有效的保护了盆栽内花草的安全。
[0021]
3.本装置为杆体多层结构有效的节约了用地面积，使种植成本大大减少。
[0022]综上，该种墙壁种植动力机械具有广泛的实用性，决解了现有墙壁种植动力机械结构功能单一的问题，有较高的推广价值。
附图说明

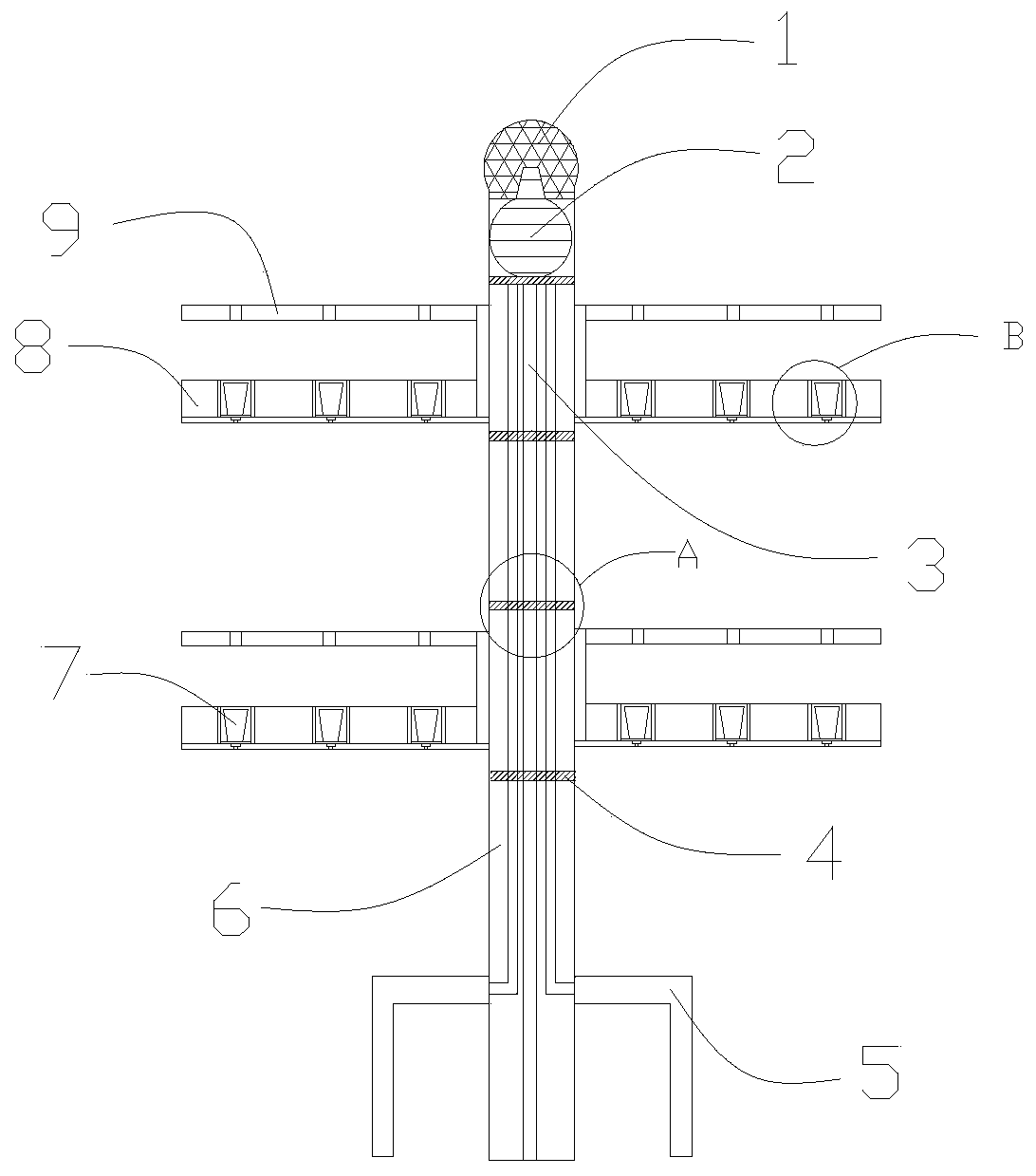

[0023]图1为本发明的平面结构示意图。
[0024]图2为本发明中的杆体转子结构示意图。
[0025]图3为本发明中的自动修剪器结构示意图。
[0026]图4为本发明花草修剪刀结构示意图。
[0027]图1-4中：1.分流扩散网，2.喷射器，3.水管，4.杆体转子，5.底部支撑杆，6.杆体，
7.自动修剪器，8.平台，9.顶部限位器，10.转面，11.核心转子，12.花草修剪刀，13.内部盆栽固定器，14.内部盆栽固定杆，15.花草主干固定器，16.底部转子，17.花草修剪面，18.修剪器外表面，19.螺旋升降器，20.花盆，21.底部转面，22.刀片固定杆，23.上层刀片，24.中部刀片，25.下层刀片。26，土壤层。
具体实施方式
[0028]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0029]请参阅图1至4，本发明实施例中，一种墙壁种植动力机械，包括:分流扩散网1、喷射器2、水管3、杆体转子4、底部支撑杆5、杆体6、自动修剪器7、平台8和顶部限位器9，所述杆体6顶部固定连接有分流扩散网1，在分流扩散网1下方固定连接有喷射器2，杆体转子4均匀分布固定连接在杆体6内部，在杆体6底部左右两侧均固定连接有底部支撑杆5，在杆体6内部固定连接有三根水管3，在杆体6左右两侧均固定连接有平台8和顶部限位器9，在平台8内部均固定连接有自动修剪器7；
[0030]所述自动修剪器7包括花草修剪刀12、内部盆栽固定器13、内部盆栽固定杆14、花草主杆固定器15、底部转子16、花草修剪面17、修剪器外表面18、螺旋升降器19、花盆20、底部转面21，自动花草修剪器7底部固定连接有底部转子16和底部转面21，螺旋升降器19螺旋连接在修剪器外表面18的内侧，内部盆栽固定器13固定连接在自动修剪器7内壁底部，内部盆栽固定杆14和花草主杆固定器15固定连接在内部盆栽固定器13的内部，花盆20固定连接在内部盆栽固定器13内侧底部；
[0031]杆体转子4包括转面10、核心转子12，转面10活动连接核心转子11；
[0032]修剪刀片包括刀片固定杆22、上层刀片23、中部刀片24、下层刀片25，上层刀片23固定连接在刀片固定杆22的上端，中部刀片24固定连接在刀片固定杆22的中层，下层刀片25固定连接在刀片固定杆22下端。
[0033]优选的，所述其平台8内均匀间隔放置有自动修剪器7，可以达到对每一束绿植起到自动修剪的作用，有效的节约了人工种植所带来的成本和不便。
[0034]优选的，所述顶部限位器9内设置有限位槽均匀分布在顶部限位器9的内部，起到了有效的对绿植进行限位固定的作用。
[0035]优选的，所述分流扩散网1呈球体状，分流扩散网1内部网格分散状，分流扩散网1使水流扩散造成人工降雨的现象达到均匀灌溉的效果。
[0036]优选的，在花草修剪面17呈弧形固定连接在螺旋升降器19，通过螺旋升降器19的升降旋转带动花草修剪面17，起到对花草达到自动修剪的效果，花草修剪面17呈弧形有效的避开花草主杆，只对多余的枝叶进行修剪且形状为弧面可以让修剪掉的枝叶顺着弧面掉入土壤层达到对多余枝叶进行有效处理的效果。
[0037]优选的，内部盆栽固定器13底部设置有土壤层26，可以让植物更好的生长，通过修剪掉落的枝叶可以对植物进行反补达到更好的生长效果。
[0038]优选的，通过在杆体6内部均匀设置有杆体转子4使每一层的平台8和顶部限位器9进行分隔，可以使每一层的绿植进行旋转达到均匀受光的效果。
[0039]优选的，花草修剪刀12均匀分布在花草修剪面17的内侧，每把花草修剪刀12有三把呈上中下均匀分布在刀片固定杆22，可以起到对不同方向角度的枝叶进行修剪。
[0040]本发明的使用状态为：本发明结构合理简单、使用方便，首先将杆体6安装在高楼平台上然后将植物种植在花盆20处用内部盆栽固定器13将植物主杆固定住，保护了植物在日常维护中带来的损坏保护了植物的安全，然后通过自动修剪器7对花盆20内的植物进行修剪，有效的解决对花草日常维护修剪工作带来的不便，通过花盆20底部设置土壤层26可以有效的收集修剪掉落的枝叶，通过在杆体6内部均匀设置有杆体转子4使每一层的平台8和顶部限位器9进行分隔，可以使每一层的绿植进行旋转达到均匀受光的效果，通过在杆体6内设置水管3连接杆体6顶端的喷射器2通过在喷射器2上设置有分流扩散网1，分流扩散网1内部网格分散状，分流扩散网1使水流扩散造成人工降雨的现象达到均匀灌溉的效果,起到自动灌溉的作用，促进墙壁种植植物的成活率和生长，减少人员的管理工作量。
