本发明公开一种可以防止水垢出现的电力烧水壶，包括壶体，所述壶体的顶部穿插设置有导杆，所述导杆的侧面滑动连接有挡水板，所述导杆的底部转动连接有承接杆，所述承接杆的侧面固定连接有抽水扇，所述承接杆的底部转动连接有支撑杆，所述过渡气缸的侧面且位于挤压杆的下方穿插设置有导气管，所述导气管的顶部固定连接有挤压气囊，所述过渡气缸的底部固定连接有过滤板，所述挤压管的内部滑动连接有顶杆，所述顶杆的右侧设置有水泵，所述顶杆的侧面滑动连接有推杆。该可以防止水垢出现的电力烧水壶，通过循环箱与承接杆的配合使用，从而达到了防止沸腾热水产生的难溶物在热水壶内壁沉淀形成水垢层的效果。
权利要求
1.一种可以防止水垢出现的电力烧水壶，包括壶体(1)，其特征在于：所述壶体(1)的顶部穿插设置有导杆(3)，所述导杆(3)的侧面滑动连接有隔水板(2)，所述导杆(3)的底部转动连接有承接杆(4)，所述承接杆(4)的侧面固定连接有抽水扇(5)，所述承接杆(4)的底部转动连接有支撑杆(9)，所述支撑杆(9)的两侧固定连接有循环箱(6)，所述循环箱(6)的内壁转动连接有挡水板(7)，所述支撑杆(9)的底部转动连接有承接齿杆(10)，两个所述承接齿杆(10)之间啮合连接有螺杆(11)，所述螺杆(11)的侧面滑动连接有过渡气缸(12)，所述过渡气缸(12)的侧面穿插设置有挤压杆(13)，所述挤压杆(13)的表面滑动连接有连接齿杆(15)，所述连接齿杆(15)的顶部设置有偏转杆(8)，所述连接齿杆(15)的侧面啮合连接有承接齿轮(16)，所述承接齿轮(16)的侧面啮合连接有联动齿杆(17)，所述过渡气缸(12)的侧面且位于挤压杆(13)的下方穿插设置有导气管(18)，所述导气管(18)的顶部固定连接有挤压气囊(19)，所述过渡气缸(12)的底部固定连接有过滤板(14)，所述过滤板(14)的顶部穿插设置有挤压管(20)，所述挤压管(20)的内部滑动连接有顶杆(21)，所述顶杆(21)的右侧设置有水泵(22)，所述顶杆(21)的侧面滑动连接有推杆(23)。
2.根据权利要求1所述的一种可以防止水垢出现的电力烧水壶，其特征在于：所述推杆(23)的右侧设置有压感开关(24)。
3.根据权利要求1所述的一种可以防止水垢出现的电力烧水壶，其特征在于：所述承接杆(4)的顶部设置有倾斜扇。
4.根据权利要求1所述的一种可以防止水垢出现的电力烧水壶，其特征在于：所述螺杆(11)的内部设置有拉伸弹簧。
5.根据权利要求1所述的一种可以防止水垢出现的电力烧水壶，其特征在于：所述挤压杆(13)的表面设置有弧形凸起。
6.根据权利要求1所述的一种可以防止水垢出现的电力烧水壶，其特征在于：所述循环箱(6)的底部设置有出水阀。
7.根据权利要求1所述的一种可以防止水垢出现的电力烧水壶，其特征在于：所述顶杆(21)的右侧设置有三角块。
8.根据权利要求1所述的一种可以防止水垢出现的电力烧水壶，其特征在于：所述推杆(23)的侧面设置有固定块。
说明书
一种可以防止水垢出现的电力烧水壶
技术领域
[0001]本发明涉及热水壶技术领域，具体为一种可以防止水垢出现的电力烧水壶。
背景技术
[0002]热水壶又称热水瓶也叫保温瓶，是英格兰的科学家杜瓦发明的，在真空的隔层里又涂了一层银或反射涂料，把热辐射挡回去，再用一个塞子把瓶口堵住，这样热传导的三个方式都被切断了，瓶内胆能长时间保持温度，他就用这种瓶子储存液态氢，得到广泛的应用，几乎每家都有保温瓶即热水瓶。
[0003]在热水壶的使用中，沸腾热水里的碳酸氢钙和碳酸氢镁分解，放出二氧化碳，变成难溶解的碳酸钙和氢氧化镁也沉淀下来，长时间后会在热水壶内壁形成一层难溶于水的水垢层，这种水垢层会降低热水壶的导热，从而极大的浪费了电力资源，且容易造成热水壶炸裂。
发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种可以防止水垢出现的电力烧水壶，具备防止沸腾热水产生的难溶物在热水壶内壁沉淀形成水垢层等优点，解决了现有的热水壶无法防止沸腾热水产生的难溶物在热水壶内壁沉淀形成水垢层的问题。
[0006](二)技术方案
[0007]为实现上述防止沸腾热水产生的难溶物在热水壶内壁沉淀形成水垢层的目的，本发明提供如下技术方案：一种可以防止水垢出现的电力烧水壶，包括壶体，所述壶体的顶部穿插设置有导杆，所述导杆的侧面滑动连接有隔水板，所述导杆的底部转动连接有承接杆，所述承接杆的侧面固定连接有抽水扇，所述承接杆的底部转动连接有支撑杆，所述支撑杆的两侧固定连接有循环箱，所述循环箱的内壁转动连接有挡水板，所述支撑杆的底部转动连接有承接齿杆，两个所述承接齿杆之间啮合连接有螺杆，所述螺杆的侧面滑动连接有过渡气缸，所述过渡气缸的侧面穿插设置有挤压杆，所述挤压杆的表面滑动连接有连接齿杆，所述连接齿杆的顶部设置有偏转杆，所述连接齿杆的侧面啮合连接有承接齿轮，所述承接齿轮的侧面啮合连接有联动齿杆，所述过渡气缸的侧面且位于挤压杆的下方穿插设置有导气管，所述导气管的顶部固定连接有挤压气囊，所述过渡气缸的底部固定连接有过滤板，所述过滤板的顶部穿插设置有挤压管，所述挤压管的内部滑动连接有顶杆，所述顶杆的右侧设置有水泵，所述顶杆的侧面滑动连接有推杆。
[0008]优选的，所述推杆的右侧设置有压感开关。
[0009]优选的，所述承接杆的顶部设置有倾斜扇，在水泡在向上移动时，会对承接杆顶部设置的倾斜扇进行挤压，使得倾斜扇在挤压力的作用下带动承接杆转动。
[0010]优选的，所述螺杆的内部设置有拉伸弹簧，在螺杆与承接齿杆啮合转动时提供扭转力与移动空间。
[0011]优选的，所述挤压杆的表面设置有弧形凸起，将连接齿杆向上顶动，与承接齿轮发生啮合传动。
[0012]优选的，所述循环箱的底部设置有出水阀。
[0013]优选的，所述顶杆的右侧设置有三角块，在顶杆向下移动时，其右侧设置的三角块会对推杆进行挤压，导致推杆向右移动。
[0014]优选的，所述推杆的侧面设置有固定块。
[0015](三)有益效果
[0016]与现有技术相比，本发明提供了一种可以防止水垢出现的电力烧水壶，具备以下有益效果：
[0017]1、该可以防止水垢出现的电力烧水壶，通过循环箱与承接杆的配合使用，在热水壶烧水时，液态水底部会不断产生水泡并不断向上涌去，且随着水温升高而加剧直到液态水沸腾，将循环箱通管壶体顶部开设的通道放入到壶体内部，隔水板会将导杆包裹，防止壶体漏气。
[0018]在水泡在向上移动时，会对承接杆顶部设置的倾斜扇进行挤压，使得倾斜扇在挤压力的作用下带动承接杆转动，承接杆带动侧面设置的抽水扇转动，使得水壶内水流涌向下方的循环箱。
[0019]随着承接杆的转动，其底部的螺杆会同步转动，与承接齿杆发生啮合传动，导致螺杆拉动内部的拉伸弹簧向下移动，对过渡气缸内部气体进行挤压，气体通过导气管对挤压气囊进行充气，而过渡气缸内的气体对挤压管内的顶杆顶动，将循环箱底部设置的出水阀打开，因此膨胀的挤压气囊将循环箱内的部分水分挤压出循环箱。
[0020]而当螺杆向下移动到一定程度时，会对挤压杆进行挤压，使得挤压杆移动，通过表面设置的弧形凸起将连接齿杆向上顶动，与承接齿轮发生啮合传动，而承接齿轮将与之啮合的联动齿杆带动，继而将承接齿杆拉动偏转，不在与螺杆啮合，故螺杆在内部拉伸弹簧的拉动下快速向上复位移动，而向上移动的连接齿杆将偏转杆顶动，对挡水板进行拉动，将循环箱的进水口打开，此时在抽水扇的抽动下，水壶内的水会定向涌向循环箱内，对流失的水分进行补充，且这个过程是不断循环的，又经过循环箱的水分会通过过滤板的过滤，故热水产生的难容物会不断被过滤板过滤，待烧水结束后，只需取出过滤板清理难溶物即可，从而达到了防止沸腾热水产生的难溶物在热水壶内壁沉淀形成水垢层的效果。
[0021]2、该可以防止水垢出现的电力烧水壶，通过动力齿轮与推杆的配合使用，在顶杆向下移动时，其右侧设置的三角块会对推杆进行挤压，导致推杆向右移动，对右侧的压杆开关进行挤压，导致控制水泵的电机启动，水泵启动将循环箱内部的水分抽出循环箱，防止沸腾后的液态水水压过大，导致循环箱内的液态水无法流出，从而达到了防止循环箱内液态水无法流出的效果。
附图说明

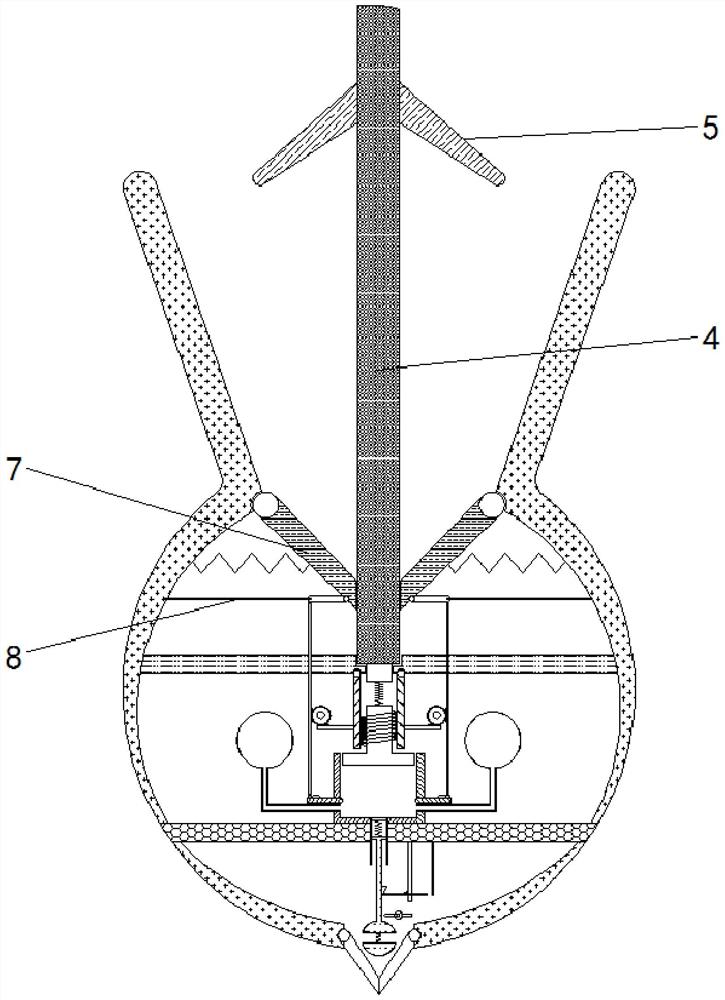

[0022]图1为本发明结构循环箱剖视示意图；
[0023]图2为本发明结构整体剖视示意图；
[0024]图3为本发明结构隔水板与导杆连接俯视示意图；
[0025]图4为本发明结构与螺杆连接机构示意图；
[0026]图5为本发明结构与顶杆连接机构示意图。
[0027]图中：1、壶体，2、隔水板，3、导杆，4、承接杆，5、抽水扇，6、循环箱，7、挡水板，8、偏转杆，9、支撑杆，10、承接齿杆，11、螺杆，12、过渡气缸，13、挤压杆，14、过滤板，15、连接齿杆，16、承接齿轮，17、联动齿杆，18、导气管，19、挤压气囊，20、挤压管，21、顶杆，22、水泵，23、推杆，24、压杆开关。
具体实施方式
[0028]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0029]请参阅图1-5，一种可以防止水垢出现的电力烧水壶，包括壶体1，壶体1的顶部穿插设置有导杆3，导杆3的材料是不锈钢，可以有效防止设备被腐蚀，极大的延长了设备的使用年限，降低了生产成本，对企业有着不可或缺的作用，导杆3的侧面滑动连接有隔水板2，导杆3的底部转动连接有承接杆4，承接杆4的顶部设置有倾斜扇，在水泡在向上移动时，会对承接杆4顶部设置的倾斜扇进行挤压，使得倾斜扇在挤压力的作用下带动承接杆4转动，承接杆4的侧面固定连接有抽水扇5，承接杆4的底部转动连接有支撑杆9，支撑杆9的两侧固定连接有循环箱6，循环箱6的底部设置有出水阀，循环箱6的内壁转动连接有挡水板7，支撑杆9的底部转动连接有承接齿杆10，两个承接齿杆10之间啮合连接有螺杆11，螺杆11的内部设置有拉伸弹簧，在螺杆11与承接齿杆10啮合转动时提供扭转力与移动空间，螺杆11的侧面滑动连接有过渡气缸12，过渡气缸12的侧面穿插设置有挤压杆13，挤压杆13的表面设置有弧形凸起，将连接齿杆15向上顶动，与承接齿轮16发生啮合传动，挤压杆13的表面滑动连接有连接齿杆15，连接齿杆15的顶部设置有偏转杆8，连接齿杆15的侧面啮合连接有承接齿轮16，承接齿轮16的侧面啮合连接有联动齿杆17，过渡气缸12的侧面且位于挤压杆13的下方穿插设置有导气管18，导气管18的顶部固定连接有挤压气囊19，过渡气缸12的底部固定连接有过滤板14，过滤板14的顶部穿插设置有挤压管20，挤压管20的内部滑动连接有顶杆21，顶杆21的右侧设置有三角块，在顶杆21向下移动时，其右侧设置的三角块会对推杆23进行挤压，导致推杆23向右移动，顶杆21的右侧设置有水泵22，水泵22的材料是不锈钢，可以有效防止设备被腐蚀，极大的延长了设备的使用年限，降低了生产成本，对企业有着不可或缺的作用，顶杆21的侧面滑动连接有推杆23，推杆23的侧面设置有固定块，推杆23的右侧设置有压感开关24。
[0030]在热水壶烧水时，液态水底部会不断产生水泡并不断向上涌去，且随着水温升高而加剧直到液态水沸腾，将循环箱6通管壶体1顶部开设的通道放入到壶体1内部，隔水板2会将导杆3包裹，防止壶体1漏气。
[0031]在水泡在向上移动时，会对承接杆4顶部设置的倾斜扇进行挤压，使得倾斜扇在挤压力的作用下带动承接杆4转动，承接杆4带动侧面设置的抽水扇5转动，使得水壶内水流涌向下方的循环箱6。
[0032]随着承接杆4的转动，其底部的螺杆11会同步转动，与承接齿杆10发生啮合传动，导致螺杆11拉动内部的拉伸弹簧向下移动，对过渡气缸12内部气体进行挤压，气体通过导气管18对挤压气囊20进行充气，而过渡气缸12内的气体对挤压管内的顶杆21顶动，将循环箱6底部设置的出水阀打开，因此膨胀的挤压气囊20将循环箱6内的部分水分挤压出循环箱6。
[0033]而当螺杆11向下移动到一定程度时，会对挤压杆13进行挤压，使得挤压杆13移动，通过表面设置的弧形凸起将连接齿杆15向上顶动，与承接齿轮16发生啮合传动，而承接齿轮16将与之啮合的联动齿杆17带动，继而将承接齿杆10拉动偏转，不在与螺杆11啮合，故螺杆11在内部拉伸弹簧的拉动下快速向上复位移动，而向上移动的连接齿杆15将偏转杆8顶动，对挡水板7进行拉动，将循环箱6的进水口打开，此时在抽水扇5的抽动下，水壶内的水会定向涌向循环箱6内，对流失的水分进行补充，且这个过程是不断循环的，又经过循环箱6的水分会通过过滤板14的过滤，故热水产生的难容物会不断被过滤板14过滤，待烧水结束后，只需取出过滤板14清理难溶物即可，从而达到了防止沸腾热水产生的难溶物在热水壶内壁沉淀形成水垢层的效果。
[0034]在顶杆21向下移动时，其右侧设置的三角块会对推杆23进行挤压，导致推杆23向右移动，对右侧的压杆开关24进行挤压，导致控制水泵22的电机启动，水泵22启动将循环箱6内部的水分抽出循环箱6，防止沸腾后的液态水水压过大，导致循环箱6内的液态水无法流出，从而达到了防止循环箱6内液态水无法流出的效果。
[0035]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
