本发明公开一种可以自动清理的太阳能路灯转化板，包括支撑杆，所述支撑杆的顶部穿插设置有承接杆，所述承接杆的顶部固定连接有转化板，所述转化板的底部固定连接有支撑弹簧，所述承接杆的侧面固定连接有金属块，所述支撑杆的内壁设置有导线，所述支撑杆的左侧设置有水箱，所述水箱的内部设置有抽水泵，所述过滤板的底部固定连接有齿条，所述齿条的底部啮合连接有齿轮，所述齿轮的下方通过皮带转动连接有通水轮，所述螺杆的顶部固定连接有离心轮。该可以自动清理的太阳能路灯转化板，通过承接杆与支撑弹簧的配合使用，从而达到了在大风天气中防止转化板被沙尘击打损伤，同时清理转化板表面覆盖的尘垢的效果。
权利要求
1.一种可以自动清理的太阳能路灯转化板，包括支撑杆(1)，其特征在于：所述支撑杆(1)的顶部穿插设置有承接杆(2)，所述承接杆(2)的顶部固定连接有转化板(3)，所述转化板(3)的底部固定连接有支撑弹簧(6)，所述承接杆(2)的侧面固定连接有金属块(4)，所述支撑杆(1)的内壁设置有导线(5)，所述支撑杆(1)的左侧设置有水箱(7)，所述水箱(7)的内部设置有抽水泵(8)，所述抽水泵(8)的顶部固定连接有螺杆(10)，所述螺杆(10)的侧面滑动连接有喷水管(9)，所述螺杆(10)的侧面且位于喷水管(9)的上方啮合连接有承接齿杆(13)，所述承接齿杆(13)的右侧固定连接有充气扇(14)，所述充气扇(14)的右侧设置有挤压杆(15)，所述挤压杆(15)的侧面滑动连接有挡气板(19)，两个所述挡气板(19)相背的一侧设置有放气管(18)，所述放气管(18)的侧面固定连接有挤压管(16)，所述挤压管(16)的右侧且位于放气管(18)的上方穿插设置有充气管(17)，所述挤压管(16)的侧面滑动连接有过滤板(20)，所述过滤板(20)的底部固定连接有齿条(21)，所述齿条(21)的底部啮合连接有齿轮(22)，所述齿轮(22)的下方通过皮带转动连接有通水轮(23)，所述螺杆(10)的顶部固定连接有离心轮(11)；在大风天气中，转化板（3）被气流冲击，压缩下方的支撑弹簧（6），发生向下的移动，带动承接杆（2）向下移动，导致金属块（4）插入到断开的导线（5）之间，使得控制抽水泵（8）的电机启动，在大风停止后，转化板（3）向上复位移动，使得金属块（4）脱落导线（5）。
2.根据权利要求1所述的一种可以自动清理的太阳能路灯转化板，其特征在于：所述离心轮(11)的侧面穿插设置有离心杆(12)。
3.根据权利要求1所述的一种可以自动清理的太阳能路灯转化板，其特征在于：所述水箱(7)与水管连通。
4.根据权利要求1所述的一种可以自动清理的太阳能路灯转化板，其特征在于：所述充气扇(14)转动时会对挤压杆(15)的左侧造成挤压向右移动。
5.根据权利要求1所述的一种可以自动清理的太阳能路灯转化板，其特征在于：所述挤压管(16)的右侧与过滤板(20)形成的空间内设置有缓冲弹簧。
6.根据权利要求1所述的一种可以自动清理的太阳能路灯转化板，其特征在于：所述充气管(17)的内部设置有单向阀。
7.根据权利要求1所述的一种可以自动清理的太阳能路灯转化板，其特征在于：所述通水轮(23)在未转动时，其侧面设置的凹槽将喷水管(9)打开。
说明书
一种可以自动清理的太阳能路灯转化板
技术领域
[0001]本发明涉及新能源路灯技术领域，具体为一种可以自动清理的太阳能路灯转化板。
背景技术
[0002]新能源路灯又称太阳能路灯，是一个新型道路照明设施，其采用晶体硅太阳能电池供电，免维护阀控式密封蓄电池储存电能，超高亮LED灯具作为光源，并由智能化充放电控制器控制，它具有安装简便、投入资金少、安全性能好、节能环保等优点，是用于代替传统公用电力照明的路灯。
[0003]在安装太阳能路灯时，会同时安装用于转化太阳能的转化板，当出现大风天气时，转化板会被气流冲击，而一旦大风中裹挟着沙尘，便会造成转化板被沙尘击打，且会覆盖一层尘垢，这种情况不但会增大转化板损坏的风险，同时还会降低转化板的太阳能转化效率。
发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种可以自动清理的太阳能路灯转化板，具备在大风天气中防止转化板被沙尘击打损伤，同时清理转化板表面覆盖的尘垢等优点，解决了现有转化板无法在大风天气中防止转化板被沙尘击打，同时需要人工清理转化板表面覆盖的尘垢，十分不便的问题。
[0006](二)技术方案
[0007]为实现上述在大风天气中防止转化板被沙尘击打损伤，同时清理转化板表面覆盖的尘垢的目的，本发明提供如下技术方案：一种可以自动清理的太阳能路灯转化板，包括支撑杆，所述支撑杆的顶部穿插设置有承接杆，所述承接杆的顶部固定连接有转化板，所述转化板的底部固定连接有支撑弹簧，所述承接杆的侧面固定连接有金属块，所述支撑杆的内壁设置有导线，所述支撑杆的左侧设置有水箱，所述水箱的内部设置有抽水泵，所述抽水泵的顶部固定连接有螺杆，所述螺杆的侧面滑动连接有喷水管，所述螺杆的侧面且位于喷水管的上方啮合连接有承接齿杆，所述承接齿杆的右侧固定连接有充气扇，所述充气扇的右侧设置有挤压杆，所述挤压杆的侧面滑动连接有挡气板，两个所述挡气板相背的一侧设置有放气管，所述放气管的侧面固定连接有挤压管，所述挤压管的右侧且位于放气管的上方穿插设置有充气管，所述挤压管的侧面滑动连接有过滤板，所述过滤板的底部固定连接有齿条，所述齿条的底部啮合连接有齿轮，所述齿轮的下方通过皮带转动连接有通水轮，所述螺杆的顶部固定连接有离心轮。
[0008]优选的，所述离心轮的侧面穿插设置有离心杆。
[0009]优选的，所述离心轮的侧面穿插设置有离心杆。
[0010]优选的，所述水箱与水管连通，保证抽水泵在将水箱内水分抽走时从水管抽入水分补充。
[0011]优选的，所述充气扇转动时会对挤压杆的左侧造成挤压向右移动。
[0012]优选的，所述挤压管的右侧与过滤板形成的空间内设置有缓冲弹簧。
[0013]优选的，所述充气管的内部设置有单向阀。
[0014]优选的，所述通水轮在未转动时，其侧面设置的凹槽将喷水管打开。
[0015](三)有益效果
[0016]与现有技术相比，本发明提供了一种可以自动清理的太阳能路灯转化板，具备以下有益效果：
[0017]1、该可以自动清理的太阳能路灯转化板，通过承接杆与支撑弹簧的配合使用，在大风天气中，转化板被气流冲击，压缩下方的支撑弹簧，发生向下的移动，带动承接杆向下移动，导致金属块插入到断开的导线之间，使得控制抽水泵的电机启动。
[0018]随着抽水泵的转动，水箱内部的液态水进入到喷水管内，与此同时，螺杆随抽水泵转动，使得与之啮合的承接齿杆转动，充气扇随之转动，产生的气压通过充气管对挤压管右侧的空间进行充气，使得通过缓冲弹簧与之连接的过滤板向右移动，带动下方的齿条移动，与齿轮啮合传动，进而带动下方的通水轮转动，将喷水管封堵。
[0019]当大风中出现沙尘时，沙尘会将过滤板进行堵塞，造成过滤板向左移动，进而将下方的通水轮再次转动，将喷水管打开，在抽水泵的作用下，液态水从喷水管喷到转化板表面，形成一层水膜，当沙尘击打的转化板表面时，水膜会对沙尘的冲击力进行极大的缓冲，防止了转化板的损伤出现。
[0020]在大风停止后，转化板向上复位移动，使得金属块脱落导线，故抽水泵停止转动，继而螺杆失去动力，而承接齿杆随之不在转动，充气扇也会停止转动，由于挤压杆在充气扇转动时会不断挤压挤压杆，使得挤压杆向右移动，进而不会挤压挡气板，当充气扇停止转动时，挤压杆在右侧设置的复位弹簧的作用下向左移动，通过其右侧的斜面挤压挡气板，使挡气板向上下两侧移动，不在对放气管进行封堵，故在放气管会将挤压管右侧空间冲入的空气释放，使得过滤板在缓冲弹簧的作用下向左复位移动，恢复初始位置。
[0021]基于以上表述，在大风出现时，一旦在大风内裹挟沙尘，转化板的表面就会被喷水管喷出液态水，形成水膜防止沙尘损伤转化板，且对转化板表面形成的尘垢进行清理，从而达到了在大风天气中防止转化板被沙尘击打损伤，同时清理转化板表面覆盖的尘垢的效果。
[0022]2、该可以自动清理的太阳能路灯转化板，通过离心轮与离心杆的配合使用，在控制抽水泵的电机停止转动时，在惯性扭矩的作用下，螺杆会持续转动一段时间，在离心力的作用下，离心杆向运力轮心方向移动，当过滤板复位向左移动到初始位置时，离心杆会击打过滤板的一侧，过滤板产生的振动力将内部的沙尘振出过滤孔，从而达到了清理过滤板内部过滤的沙尘，保证下次使用时不会被影响的效果。
附图说明

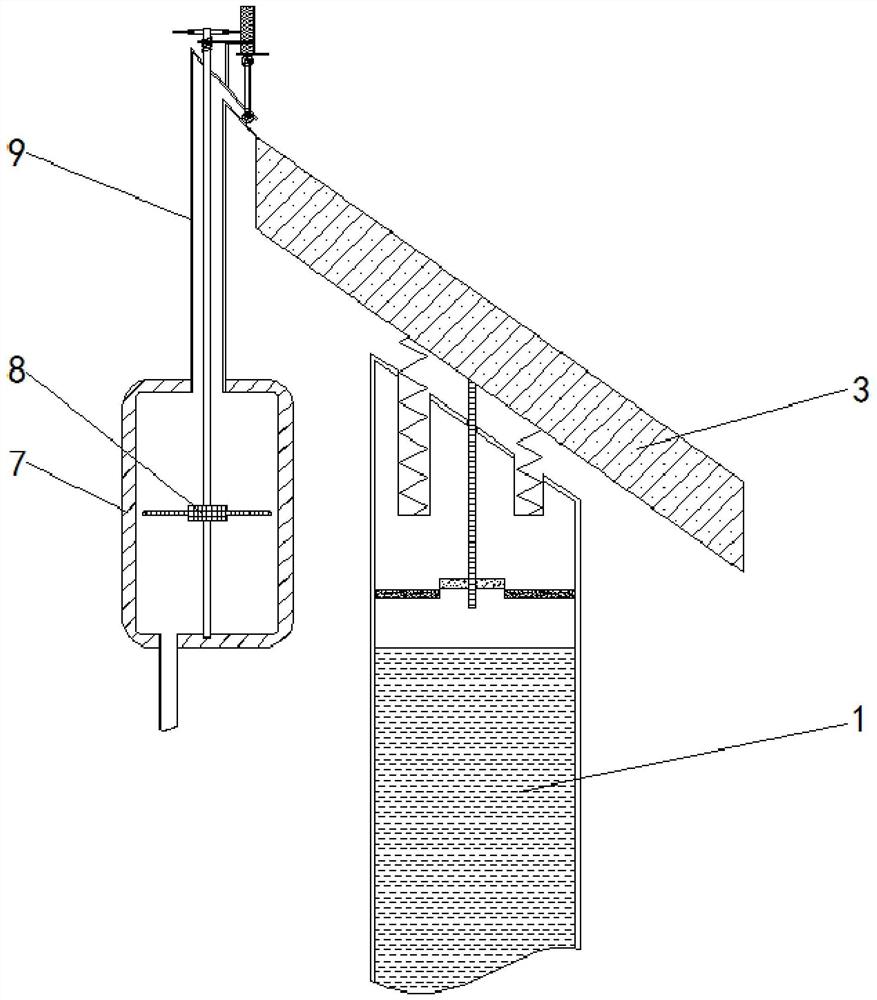

[0023]图1为本发明结构整体剖视示意图；
[0024]图2为本发明结构螺杆相连机构示意图；
[0025]图3为本发明结构支撑杆剖视示意图；
[0026]图4为本发明结构离心轮剖视示意图；
[0027]图5为本发明结构过滤板剖视示意图；
[0028]图6为本发明结构放气管剖视示意图；
[0029]图7为本发明结构挤压管剖视示意图。
[0030]图中：1、支撑杆，2、承接杆，3、转化板，4、金属块，5、导线，6、支撑弹簧，7、水箱，8、抽水泵，9、喷水管，10、螺杆，11、离心轮，12、离心杆，13、承接齿杆，14、充气扇，15、挤压杆，16、挤压管，17、充气管，18、放气管，19、挡气板，20、过滤板，21、齿条，22、齿轮，23、通水轮。
具体实施方式
[0031]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0032]请参阅图1-7，一种可以自动清理的太阳能路灯转化板，包括支撑杆1，支撑杆1的顶部穿插设置有承接杆2，承接杆2的材料是不锈钢，可以有效防止设备被腐蚀，极大的延长了设备的使用年限，降低了生产成本，对企业有着不可或缺的作用，承接杆2的顶部固定连接有转化板3，转化板3的底部固定连接有支撑弹簧6，承接杆2的侧面固定连接有金属块4，支撑杆1的内壁设置有导线5，支撑杆1的左侧设置有水箱7，水箱7与水管连通，保证抽水泵8在将水箱7内水分抽走时从水管抽入水分补充，水箱7的内部设置有抽水泵8，抽水泵8的顶部固定连接有螺杆10，螺杆10的侧面滑动连接有喷水管9，螺杆10的侧面且位于喷水管9的上方啮合连接有承接齿杆13，承接齿杆13的右侧固定连接有充气扇14，充气扇14转动时会对挤压杆15的左侧造成挤压向右移动，充气扇14的右侧设置有挤压杆15，挤压杆15的侧面滑动连接有挡气板19，两个挡气板19相背的一侧设置有放气管18，放气管18的侧面固定连接有挤压管16，挤压管16的右侧与过滤板20形成的空间内设置有缓冲弹簧，挤压管16的右侧且位于放气管18的上方穿插设置有充气管17，充气管17的内部设置有单向阀，挤压管16的侧面滑动连接有过滤板20，过滤板20的底部固定连接有齿条21，齿条21的底部啮合连接有齿轮22，齿轮22的下方通过皮带转动连接有通水轮23，通水轮23在未转动时，其侧面设置的凹槽将喷水管9打开，螺杆10的顶部固定连接有离心轮11，离心轮11的侧面穿插设置有离心杆12，离心杆12的材料是不锈钢，可以有效防止设备被腐蚀，极大的延长了设备的使用年限，降低了生产成本，对企业有着不可或缺的作用，离心轮11的侧面穿插设置有离心杆12。
[0033]在大风天气中，转化板3被气流冲击，压缩下方的支撑弹簧6，发生向下的移动，带动承接杆2向下移动，导致金属块4插入到断开的导线5之间，使得控制抽水泵8的电机启动。
[0034]随着抽水泵8的转动，水箱7内部的液态水进入到喷水管9内，与此同时，螺杆10随抽水泵8转动，使得与之啮合的承接齿杆13转动，充气扇14随之转动，产生的气压通过充气管17对挤压管16右侧的空间进行充气，使得通过缓冲弹簧与之连接的过滤板20向右移动，带动下方的齿条21移动，与齿轮22啮合传动，进而带动下方的通水轮23转动，将喷水管9封堵。
[0035]当大风中出现沙尘时，沙尘会将过滤板20进行堵塞，造成过滤板20向左移动，进而将下方的通水轮23再次转动，将喷水管9打开，在抽水泵8的作用下，液态水从喷水管9喷到转化板3表面，形成一层水膜，当沙尘击打的转化板3表面时，水膜会对沙尘的冲击力进行极大的缓冲，防止了转化板3的损伤出现。
[0036]在大风停止后，转化板3向上复位移动，使得金属块4脱落导线5，故抽水泵8停止转动，继而螺杆10失去动力，而承接齿杆13随之不在转动，充气扇14也会停止转动，由于挤压杆15在充气扇14转动时会不断挤压挤压杆15，使得挤压杆15向右移动，进而不会挤压挡气板19，当充气扇14停止转动时，挤压杆15在右侧设置的复位弹簧的作用下向左移动，通过其右侧的斜面挤压挡气板19，使挡气板19向上下两侧移动，不在对放气管18进行封堵，故在放气管18会将挤压管16右侧空间冲入的空气释放，使得过滤板20在缓冲弹簧的作用下向左复位移动，恢复初始位置。
[0037]基于以上表述，在大风出现时，一旦在大风内裹挟沙尘，转化板3的表面就会被喷水管9喷出液态水，形成水膜防止沙尘损伤转化板3，且对转化板3表面形成的尘垢进行清理，从而达到了在大风天气中防止转化板3被沙尘击打损伤，同时清理转化板3表面覆盖的尘垢的效果。
[0038]在控制抽水泵8的电机停止转动时，在惯性扭矩的作用下，螺杆10会持续转动一段时间，在离心力的作用下，离心杆12向运力轮心方向移动，当过滤板20复位向左移动到初始位置时，离心杆12会击打过滤板20的一侧，过滤板20产生的振动力将内部的沙尘振出过滤孔，从而达到了清理过滤板20内部过滤的沙尘，保证下次使用时不会被影响的效果。
