本发明公开了一种具有环保功能的瓜子集壳设备，涉及环保袋技术领域。该具有环保功能的瓜子集壳设备，包括支撑台，所述支撑台顶部的一侧开设有第一开口，第一开口处固定连接有第一固定垫圈，支撑台底部的一侧开设有第一内攻螺纹槽，支撑台顶部的另一侧开设有第二开口，第二开口处固定连接有第一限位垫圈，支撑台底部的另一侧开设有第三开口，第三开口处固定连接有第二限位垫圈，支撑台另一侧面的顶部开设有第四开口，第四开口处固定连接有第三限位垫圈，支撑台另一侧面的底部开设有固定槽。该具有环保功能的瓜子集壳设备，使用方便快捷，并且可以重复使用，为保护环境提供支撑的同时，解决了吃瓜子时瓜子壳不便于处理的问题。

权利要求

1.一种具有环保功能的瓜子集壳设备，包括支撑台(1)，其特征在于：所述支撑台(1)顶部的一侧开设有第一开口，第一开口处固定连接有第一固定垫圈(2)，支撑台(1)底部的一侧开设有第一内攻螺纹槽(3)，支撑台(1)顶部的另一侧开设有第二开口，第二开口处固定连接有第一限位垫圈(4)，支撑台(1)底部的另一侧开设有第三开口，第三开口处固定连接有第二限位垫圈(5)，支撑台(1)另一侧面的顶部开设有第四开口，第四开口处固定连接有第三限位垫圈(6)，支撑台(1)另一侧面的底部开设有固定槽(7)；支撑台(1)内腔的一侧设置有集料管(8)，集料管(8)的底部套接有第二固定垫圈(9)，支撑台(1)底部的一侧设置有储料盒(10)，支撑台(1)内腔的另一侧设置有固定机构(11)，支撑台(1)底部的另一侧设置有承载机构(12)，支撑台(1)的另一侧面设置有夹紧机构(13)；所述固定机构(11)包括传动柱(111)，传动柱(111)的顶部固定连接有承压板(112)，传动柱(111)一侧面的中部固定连接有第一滑块(113)，传动柱(111)正面和背面的中部对称固定连接有第二滑块(114)，传动柱(111)另一侧面的底部固定连接有第一卡块(115)，传动柱(111)的底部套接有支撑筒(116)，支撑筒(116)内壁一侧面的中部开设有第一滑槽(117)，支撑筒(116)内壁正面和背面的中部对称开设有第二滑槽(118)，支撑筒(116)另一侧面的中部开设有第五开口，第五开口处固定连接有限位槽板(119)；所述承载机构(12)包括密封盒(121)，密封盒(121)一侧面的底部开设有第二内攻螺纹槽(122)，第二内攻螺纹槽(122)的内腔设置有密封螺栓(123)，密封盒(121)的内腔设置有密封盘(124)，密封盘(124)顶部的正中固定连接有连接杆(125)，连接杆(125)的外部套接有第一复位弹簧(126)；所述夹紧机构(13)包括固定柱(131)，固定柱(131)一侧面的底部固定连接有固定块(132)，固定柱(131)一侧面的顶部固定连接有第二卡块(133)，固定柱(131)的顶部套接有第二复位弹簧(134)；所述集料管(8)的顶部贯穿第一固定垫圈(2)并延伸至支撑台(1)的外部，集料管(8)与第一固定垫圈(2)的壁体固定连接，第二固定垫圈(9)与集料管(8)的外壁固定连接，第二固定垫圈(9)固定连接在支撑台(1)内壁底部的一侧上，第一内攻螺纹槽(3)连通支撑台(1)的内部和外部，储料盒(10)四侧的顶部开设有外攻螺纹，储料盒(10)的顶部贯穿第一内攻螺纹槽(3)并延伸至支撑台(1)的内部，储料盒(10)与第一内攻螺纹槽(3)通过螺纹紧密贴合，集料管(8)的顶部与底部相贯通，集料管(8)的内壁倒梯形设置，储料盒(10)的顶部开设有连通其内部的进料口，集料管(8)的底部与储料盒(10)的顶部紧密贴合；所述传动柱(111)的顶部贯穿第一限位垫圈(4)并延伸至支撑台(1)的外部，传动柱(111)与第一限位垫圈(4)的壁体相贴合，支撑筒(116)的顶部和底部分别固定连接在支撑台(1)内壁的顶部和底部，第一滑块(113)远离传动柱(111)的一端延伸至第一滑槽(117)的内部并贴合第一滑槽(117)的内壁，第二滑块(114)远离传动柱(111)的一端延伸至第二滑槽(118)的内部并贴合第二滑槽(118)的内壁，限位槽板(119)的中部开设有连通支撑台(1)内部与外部的通孔，第一卡块(115)远离传动柱(111)的一端延伸至限位槽板(119)的通孔内部并贴合限位槽板(119)通孔的内壁，第一卡块(115)由限位槽板(119)的通孔延伸至支撑台(1)的外部；所述密封盒(121)固定连接在支撑台(1)底部的另一侧，第二限位垫圈(5)贯穿密封盒(121)的顶部并延伸至密封盒(121)的内部，第二限位垫圈(5)与密封盒(121)的壁体固定连接，密封螺栓(123)与第二内攻螺纹槽(122)通过螺纹密封连接，密封盘(124)的四侧贴合密封盒(121)内壁的四侧，连接杆(125)的顶部贯穿第二限位垫圈(5)并延伸至支撑台(1)的内部，连接杆(125)与第二限位垫圈(5)的壁体相贴合，连接杆(125)的顶部固定连接在传动柱(111)底部的正中，第一复位弹簧(126)的一端固定连接在传动柱(111)的底部上，第一复位弹簧(126)的另一端固定连接在支撑台(1)内壁的底部上；所述固定柱(131)的顶部向支撑台(1)九十度弯折，固定柱(131)的顶部贯穿第三限位垫圈(6)并延伸至密封盒(121)的内部，固定柱(131)与第三限位垫圈(6)的壁体相贴合，固定块(132)与固定槽(7)的内壁相契合，固定柱(131)的顶部延伸至限位槽板(119)的通孔内部并贴合限位槽板(119)通孔的内壁，第二卡块(133)与第一卡块(115)交错扣接，第二复位弹簧(134)的一端固定连接在支撑台(1)内壁的另一侧面上，第二复位弹簧(134)的另一端固定连接在限位槽板(119)上。

说明书

一种具有环保功能的瓜子集壳设备

技术领域

[0001]本发明涉及环保袋技术领域，具体为一种具有环保功能的瓜子集壳设备。

背景技术

[0002]现在市场上和超市卖出的各种瓜子，一般都是封闭纸袋袋装销售的产品，由于封闭纸袋保鲜较好，可以即开品食用，但人们在吃瓜子时，特别是在公共场所或走路时，都没有一个用来盛放瓜子壳的工具，再拿一个垃圾袋也不方便，若将瓜子壳到处乱扔，不但污染环境，也给环卫工人带来麻烦。

[0003]针对这种情况，中国专利号CN105667969A提出一种配有瓜子壳收纳袋的瓜子袋，可以在食用瓜子时，可将产生的瓜子壳放入附设的瓜子壳收纳袋内，有利于避免随地乱扔垃圾，确保公共环境卫生。可是这样的方式没有被推广，其主要原因是增加了生产成本，其次就是增加了使用后产生的纸袋垃圾，对保护环境不利。

发明内容

[0004](一)解决的技术问题

[0005]针对现有技术的不足，本发明提供了一种具有环保功能的瓜子集壳设备，解决了吃瓜子时瓜子壳不便于处理的问题。

[0006](二)技术方案

[0007]为实现以上目的，本发明通过以下技术方案予以实现：一种具有环保功能的瓜子集壳设备，包括支撑台，所述支撑台顶部的一侧开设有第一开口，第一开口处固定连接有第一固定垫圈，支撑台底部的一侧开设有第一内攻螺纹槽，支撑台顶部的另一侧开设有第二开口，第二开口处固定连接有第一限位垫圈，支撑台底部的另一侧开设有第三开口，第三开口处固定连接有第二限位垫圈，支撑台另一侧面的顶部开设有第四开口，第四开口处固定连接有第三限位垫圈，支撑台另一侧面的底部开设有固定槽。

[0008]支撑台内腔的一侧设置有集料管，集料管的底部套接有第二固定垫圈，支撑台底部的一侧设置有储料盒，支撑台内腔的另一侧设置有固定机构，支撑台底部的另一侧设置有承载机构，支撑台的另一侧面设置有夹紧机构。

[0009]优选的，所述固定机构包括传动柱，传动柱的顶部固定连接有承压板，传动柱一侧面的中部固定连接有第一滑块，传动柱正面和背面的中部对称固定连接有第二滑块，传动柱另一侧面的底部固定连接有第一卡块，传动柱的底部套接有支撑筒，支撑筒内壁一侧面的中部开设有第一滑槽，支撑筒内壁正面和背面的中部对称开设有第二滑槽，支撑筒另一侧面的中部开设有第五开口，第五开口处固定连接有限位槽板。

[0010]优选的，所述承载机构包括密封盒，密封盒一侧面的底部开设有第二内攻螺纹槽，第二内攻螺纹槽的内腔设置有密封螺栓，密封盒的内腔设置有密封盘，密封盘顶部的正中固定连接有连接杆，连接杆的外部套接有第一复位弹簧。

[0011]优选的，所述夹紧机构包括固定柱，固定柱一侧面的底部固定连接有固定块，固定柱一侧面的顶部固定连接有第二卡块，固定柱的顶部套接有第二复位弹簧。

[0012]优选的，所述集料管的顶部贯穿第一固定垫圈并延伸至支撑台的外部，集料管与第一固定垫圈的壁体固定连接，第二固定垫圈与集料管的外壁固定连接，第二固定垫圈固定连接在支撑台内壁底部的一侧上，第一内攻螺纹槽连通支撑台的内部和外部，储料盒四侧的顶部开设有外攻螺纹，储料盒的顶部贯穿第一内攻螺纹槽并延伸至支撑台的内部，储料盒与第一内攻螺纹槽通过螺纹紧密贴合，集料管的顶部与底部相贯通，集料管的内壁倒梯形设置，储料盒的顶部开设有连通其内部的进料口，集料管的底部与储料盒的顶部紧密贴合。

[0013]优选的，所述传动柱的顶部贯穿第一限位垫圈并延伸至支撑台的外部，传动柱与第一限位垫圈的壁体相贴合，支撑筒的顶部和底部分别固定连接在支撑台内壁的顶部和底部，第一滑块远离传动柱的一端延伸至第一滑槽的内部并贴合第一滑槽的内壁，第二滑块远离传动柱的一端延伸至第二滑槽的内部并贴合第二滑槽的内壁，限位槽板的中部开设有连通支撑台内部与外部的通孔，第一卡块远离传动柱的一端延伸至限位槽板的通孔内部并贴合限位槽板通孔的内壁，第一卡块由限位槽板的通孔延伸至支撑台的外部。

[0014]优选的，所述密封盒固定连接在支撑台底部的另一侧，第二限位垫圈贯穿密封盒的顶部并延伸至密封盒的内部，第二限位垫圈与密封盒的壁体固定连接，密封螺栓与第二内攻螺纹槽通过螺纹密封连接，密封盘的四侧贴合密封盒内壁的四侧，连接杆的顶部贯穿第二限位垫圈并延伸至支撑台的内部，连接杆与第二限位垫圈的壁体相贴合，连接杆的顶部固定连接在传动柱底部的正中，第一复位弹簧的一端固定连接在传动柱的底部上，第一复位弹簧的另一端固定连接在支撑台内壁的底部上。

[0015]优选的，所述固定柱的顶部向支撑台九十度弯折，固定柱的顶部贯穿第三限位垫圈并延伸至密封盒的内部，固定柱与第三限位垫圈的壁体相贴合，固定块与固定槽的内壁相契合，固定柱的顶部延伸至限位槽板的通孔内部并贴合限位槽板通孔的内壁，第二卡块与第一卡块交错扣接，第二复位弹簧的一端固定连接在支撑台内壁的另一侧面上，第二复位弹簧的另一端固定连接在限位槽板上。

[0016](三)有益效果

[0017]本发明提供了一种具有环保功能的瓜子集壳设备。具备以下有益效果：

[0018](1)、该具有环保功能的瓜子集壳设备，通过设置的第一固定垫圈、第一内攻螺纹槽、集料管、第二固定垫圈、储料盒的配合工作，达到稳定回收瓜子壳的效果，为人们磕瓜子吐瓜子皮提供便利，并且设置为可拆卸式的，方便倾倒拆洗，可以反复利用，避免再次产生大量的包装垃圾，为保护环境提供支撑。

[0019](2)、该具有环保功能的瓜子集壳设备，通过设置的传动柱、承压板、第一卡块、固定柱、第二卡块的配合工作，通过楔接达到使传动柱与固定柱连接稳定的效果，为将支撑台连接在瓜子的包装带上提供坚实的基础。

[0020](3)、该具有环保功能的瓜子集壳设备，通过设置的固定槽与固定块的配合工作，达到稳定连接支撑台与瓜子包装带的效果，防止支撑台脱离瓜子包装带。

[0021](4)、该具有环保功能的瓜子集壳设备，通过设置的第一滑块、第二滑块、支撑筒、第一滑槽、第二滑槽、限位槽板的配合工作，达到稳定升降传动柱的效果，为传动柱与固定柱的连接提供支撑。

[0022](5)、该具有环保功能的瓜子集壳设备，通过设置的密封盒、第二内攻螺纹槽、密封螺栓、密封盘、连接杆、第一复位弹簧的配合工作，达到稳定承载传动柱的效果，为传动柱与固定柱的连接提供坚实的基础。

[0023](6)、该具有环保功能的瓜子集壳设备，通过设置的第二复位弹簧，达到推动固定柱移出支撑台的效果，为取下本设备提供便利，方便实用。

[0024]通过上述结构的配合工作，本设备使用方便快捷，并且可以重复使用，为保护环境提供支撑的同时，解决了吃瓜子时瓜子壳不便于处理的问题。

附图说明

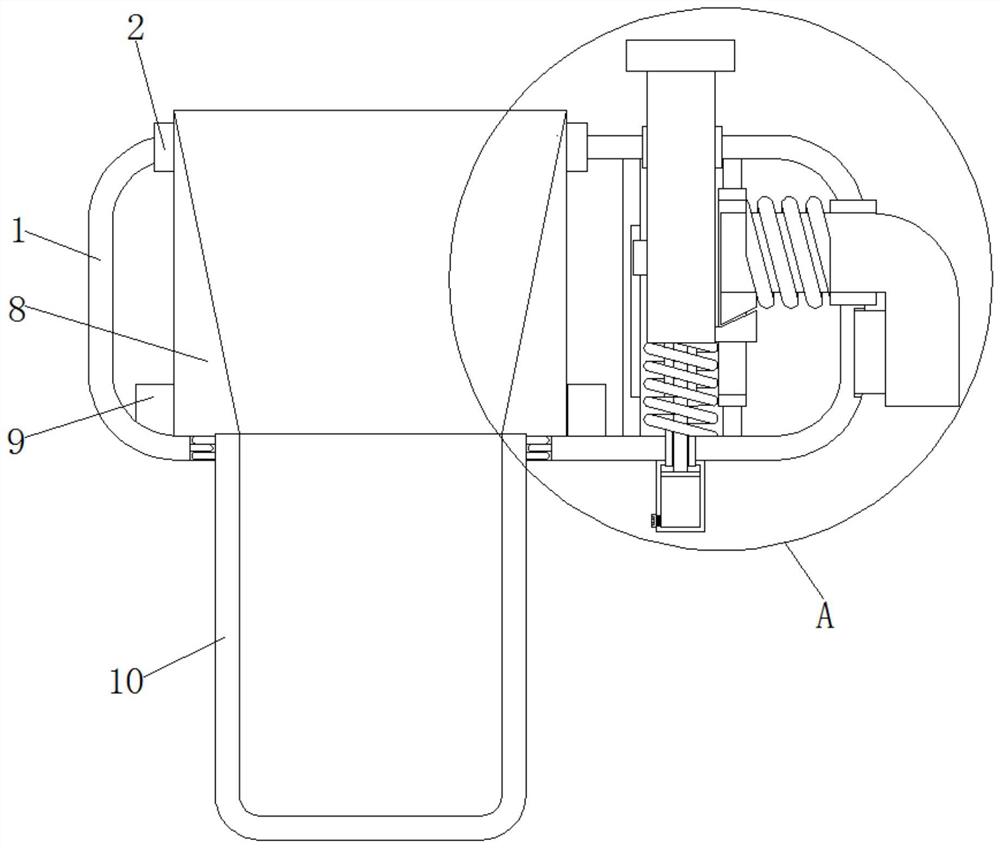

[0025]图1为本发明正视图的结构示意图；

[0026]图2为本发明支撑筒的截面图；

[0027]图3为本发明图1中A处的放大图；

[0028]图4为本发明图3中B处的放大图；

[0029]图5为本发明图3中C处的放大图；

[0030]图6为本发明图3中D处的放大图；

[0031]图7为本发明图3中E处的放大图。

[0032]图中：1支撑台、2第一固定垫圈、3第一内攻螺纹槽、4第一限位垫圈、5第二限位垫圈、6第三限位垫圈、7固定槽、8集料管、9第二固定垫圈、10 储料盒、11固定机构、111传动柱、112承压板、113第一滑块、114第二滑块、115第一卡块、116支撑筒、117第一滑槽、118第二滑槽、119限位槽板、 12承载机构、121密封盒、122第二内攻螺纹槽、123密封螺栓、124密封盘、 125连接杆、126第一复位弹簧、13夹紧机构、131固定柱、132固定块、133 第二卡块、134第二复位弹簧。

具体实施方式

[0033]以下实施例所用材料，方法和仪器，未经特殊说明，均为本领域常规材料，方法和仪器，本领域普通技术人员均可通过商业渠道获得。

[0034]在本发明以下的描述中，需要说明的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”和“竖着”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0035]在本发明以下的描述中，需要说明的是，除非另有明确规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接连接，亦可以是通过中间媒介间接连接，可以是两个部件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

[0036]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0037]实施例1：

[0038]如图1-7所示，一种具有环保功能的瓜子集壳设备，包括支撑台1，支撑台1顶部的一侧开设有第一开口，第一开口处固定连接有第一固定垫圈2，支撑台1底部的一侧开设有第一内攻螺纹槽3，支撑台1顶部的另一侧开设有第二开口，第二开口处固定连接有第一限位垫圈4，支撑台1底部的另一侧开设有第三开口，第三开口处固定连接有第二限位垫圈5，支撑台1另一侧面的顶部开设有第四开口，第四开口处固定连接有第三限位垫圈6，支撑台1另一侧面的底部开设有固定槽7。

[0039]支撑台1内腔的一侧设置有集料管8，集料管8的底部套接有第二固定垫圈9，支撑台1底部的一侧设置有储料盒10，支撑台1内腔的另一侧设置有固定机构11，支撑台1底部的另一侧设置有承载机构12，支撑台1的另一侧面设置有夹紧机构13。

[0040]实施例2：

[0041]在实施例1的基础上，固定机构11包括传动柱111，传动柱111的顶部固定连接有承压板112，传动柱111一侧面的中部固定连接有第一滑块113，传动柱111正面和背面的中部对称固定连接有第二滑块114，传动柱111另一侧面的底部固定连接有第一卡块115，传动柱111的底部套接有支撑筒116，支撑筒116内壁一侧面的中部开设有第一滑槽117，支撑筒116内壁正面和背面的中部对称开设有第二滑槽118，支撑筒116另一侧面的中部开设有第五开口，第五开口处固定连接有限位槽板119，通过设置的第一滑块113、第二滑块114、支撑筒116、第一滑槽117、第二滑槽118、限位槽板119的配合工作，达到稳定升降传动柱111的效果，为传动柱111与固定柱131的连接提供支撑。

[0042]实施例3：

[0043]在实施例1、2的基础上，承载机构12包括密封盒121，密封盒121一侧面的底部开设有第二内攻螺纹槽122，第二内攻螺纹槽122的内腔设置有密封螺栓123，密封盒121的内腔设置有密封盘124，密封盘124顶部的正中固定连接有连接杆125，连接杆125的外部套接有第一复位弹簧126。

[0044]实施例4：

[0045]在实施例1-3的基础上，夹紧机构13包括固定柱131，固定柱131一侧面的底部固定连接有固定块132，固定柱131一侧面的顶部固定连接有第二卡块133，固定柱131的顶部套接有第二复位弹簧134。

[0046]实施例5：

[0047]在实施例1-4的基础上，集料管8的顶部贯穿第一固定垫圈2并延伸至支撑台1的外部，集料管8与第一固定垫圈2的壁体固定连接，第二固定垫圈9与集料管8的外壁固定连接，第二固定垫圈9固定连接在支撑台1内壁底部的一侧上，第一内攻螺纹槽3连通支撑台1的内部和外部，储料盒10四侧的顶部开设有外攻螺纹，储料盒10的顶部贯穿第一内攻螺纹槽3并延伸至支撑台1的内部，储料盒10与第一内攻螺纹槽3通过螺纹紧密贴合，集料管8的顶部与底部相贯通，集料管8的内壁倒梯形设置，储料盒10的顶部开设有连通其内部的进料口，集料管8的底部与储料盒10的顶部紧密贴合，通过设置的第一固定垫圈2、第一内攻螺纹槽3、集料管8、第二固定垫圈9、储料盒10的配合工作，达到稳定回收瓜子壳的效果，为人们磕瓜子吐瓜子皮提供便利，并且设置为可拆卸式的，方便倾倒拆洗，可以反复利用，避免再次产生大量的包装垃圾，为保护环境提供支撑。

[0048]实施例6：

[0049]在实施例1-5的基础上，传动柱111的顶部贯穿第一限位垫圈4并延伸至支撑台1的外部，传动柱111与第一限位垫圈4的壁体相贴合，支撑筒116 的顶部和底部分别固定连接在支撑台1内壁的顶部和底部，第一滑块113远离传动柱111的一端延伸至第一滑槽117的内部并贴合第一滑槽117的内壁，第二滑块114远离传动柱111的一端延伸至第二滑槽118的内部并贴合第二滑槽118的内壁，限位槽板119的中部开设有连通支撑台1内部与外部的通孔，第一卡块115远离传动柱111的一端延伸至限位槽板119的通孔内部并贴合限位槽板119通孔的内壁，第一卡块115由限位槽板119的通孔延伸至支撑台1的外部。

[0050]实施例7：

[0051]在实施例1-6的基础上，密封盒121固定连接在支撑台1底部的另一侧，第二限位垫圈5贯穿密封盒121的顶部并延伸至密封盒121的内部，第二限位垫圈5与密封盒121的壁体固定连接，密封螺栓123与第二内攻螺纹槽122 通过螺纹密封连接，密封盘124的四侧贴合密封盒121内壁的四侧，连接杆 125的顶部贯穿第二限位垫圈5并延伸至支撑台1的内部，连接杆125与第二限位垫圈5的壁体相贴合，连接杆125的顶部固定连接在传动柱111底部的正中，第一复位弹簧126的一端固定连接在传动柱111的底部上，第一复位弹簧126的另一端固定连接在支撑台1内壁的底部上，通过设置的密封盒121、第二内攻螺纹槽122、密封螺栓123、密封盘124、连接杆125、第一复位弹簧126的配合工作，达到稳定承载传动柱111的效果，为传动柱111与固定柱131的连接提供坚实的基础。

[0052]实施例8：

[0053]在实施例1-7的基础上，固定柱131的顶部向支撑台1九十度弯折，固定柱131的顶部贯穿第三限位垫圈6并延伸至密封盒121的内部，固定柱131 与第三限位垫圈6的壁体相贴合，固定块132与固定槽7的内壁相契合，通过设置的固定槽7与固定块132的配合工作，达到稳定连接支撑台1与瓜子包装带的效果，防止支撑台1脱离瓜子包装带，固定柱131的顶部延伸至限位槽板119的通孔内部并贴合限位槽板119通孔的内壁，第二卡块133与第一卡块115交错扣接，通过设置的传动柱111、承压板112、第一卡块115、固定柱131、第二卡块133的配合工作，通过楔接达到使传动柱111与固定柱 131连接稳定的效果，为将支撑台1连接在瓜子的包装带上提供坚实的基础，第二复位弹簧134的一端固定连接在支撑台1内壁的另一侧面上，第二复位弹簧134的另一端固定连接在限位槽板119上，通过设置的第二复位弹簧134，达到推动固定柱131移出支撑台1的效果，为取下本设备提供便利，方便实用。

[0054]该具有环保功能的瓜子集壳设备使用时，通过螺纹旋转使储料盒10与支撑台1连接稳定，并使集料管8与储料盒10的开口对齐，拆开瓜子包装袋，然后将瓜子包装袋的开口放置在固定槽7与固定块132之间，通过螺纹旋转取出密封螺栓123，按下承压板112，使传动柱111带动第一卡块115在限位槽板119内下降，第一复位弹簧126受挤压发生变形变，连接杆125被推动通过第二限位垫圈5移出支撑台1进入密封盒121，推动密封盘124接触密封盒121的内壁底部，推动固定柱131，使固定块132进入固定槽7对瓜子包装袋进行夹紧，通过固定柱131带动第二卡块133进入限位槽板119，第二复位弹簧134受力发生形变，第一卡块115与第二卡块133位置在空间上交错，松开承压板112，第一复位弹簧126恢复形变，推动传动柱111上升，使第一卡块115与第二卡块133完成楔接，对固定柱131及进行固定，连接杆125 拉动密封盘124上升，通过螺纹旋转使密封螺栓123与密封盒121连接稳定，在密封盒121内部形成封闭气压，配合第一复位弹簧126对传动柱111进行支撑，完成支撑台1与瓜子包装袋的连接，将瓜子壳吐入集料管8，滑入储料盒10，分离时，压动承压板112，使第一卡块115与第二卡块133分离，第二复位弹簧134恢复形变，推动固定柱131移出支撑台1，使固定块132移出固定槽7，拆装快捷，方便使用。

[0055]综上所述，该具有环保功能的瓜子集壳设备，使用方便快捷，并且可以重复使用，为保护环境提供支撑的同时，解决了吃瓜子时瓜子壳不便于处理的问题。

[0056]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
