一种专用于油葵撒肥料机械

技术领域

[0001]本发明涉及一种撒肥料机械，尤其涉及一种专用于油葵撒肥料机械。

背景技术

[0002]油葵，即为“油用向日葵”的简称。是中国四大油料作物之一。原产美洲，是世界第二大油料作物，在15世纪传入我国，是我国五大油料作物之一，是河北省第三大油料作物。油葵的葵花籽提取出的油脂，可榨出低胆固醇的高级食用葵花油，由于含有66％左右的“亚油酸”，被誉为21世纪“健康营养油”。

[0003]肥料是指提供一种或一种以上植物必需的营养元素，改善土壤性质、提高土壤肥力水平的一类物质，是农业生产的物质基础之一。

[0004]为了使油葵有足够的养分生长，使油葵能够快速生长，需要对油葵进行施肥，由于油葵都长得比较高，需要人工进入油葵地对油葵进行施肥，施肥时通常是人们一边拎着肥料桶，一边用手抓起肥料，弯腰将肥料洒在油葵根部，这种撒肥料的方式费时费力、撒肥料效率不高、且撒肥料时间较长时腰背部和手臂容易酸痛。

发明内容

[0005]为了克服需要人们将肥料洒在油葵根部，如此费时费力、撒肥料效率不高、且撒肥料时间较长时腰背部和手臂容易酸痛的缺点，要解决的技术问题：提供一种能够省时省力、能够提高撒肥料效率、能够防止腰背部和手臂酸痛的专用于油葵撒肥料机械。

[0006]技术方案是：一种专用于油葵撒肥料机械，包括有支板、安装座、第一滚轮、多边凸轮、连接座、连接杆、第二滚轮、支撑杆、第一弹簧、支杆、储料箱、第一出料管、阀门、软管、第二出料管、竖杆、第一导套、导杆、第一连接块、第二弹簧、接触轮和第二连接块，支板的底部右侧连接有安装座，安装座的前侧面转动式连接有第一滚轮，第一滚轮的前侧面连接有多边凸轮，支板的底部左侧连接有连接座，连接座的前侧面转动式连接有连接杆，连接杆的底部连接有第二滚轮，连接杆的中部开有第一通孔，第一通孔内设有支撑杆，支撑杆的顶端与支板的底部相连接，支撑杆上设有第一弹簧，第一弹簧的顶端与支板的底部左侧相接触，第一弹簧的底端与连接杆的中部相连接，支板上的左右两侧均连接有支杆，支杆的顶端安装有储料箱，储料箱的底部为倾斜式设置，储料箱的底部中间连接有第一出料管，第一出料管上设有阀门，支板的中部开有第二通孔，第一出料管的底部连接有软管，软管的下部穿过第二通孔，软管的底部连接有第二出料管，第二通孔右侧的支板底部连接有竖杆，竖杆的底部连接有第一导套，第一导套内设有导杆，导杆的右部连接有第一连接块，导杆上设有第二弹簧，第二弹簧的一端与第一导套的右侧面接触，另一端与第一连接块的左侧面接触，导杆的右部连接有接触轮，接触轮与多边凸轮相接触，第二出料管的右侧面上部连接有第二连接块，第二连接块的前侧面与导杆的左端转动式连接。

[0007]进一步地，还包括有第一轴承座、第二轴承座、第一转轴、第一齿轮、第二转轴、搅拌叶片、第二齿轮和摇杆，储料箱的右壁中部嵌入式的安装有第一轴承座，储料箱的右壁下部和左壁下部均嵌入式的安装有第二轴承座，第一轴承座上的轴承通过过盈连接的方式连接有第一转轴，第一转轴上设有第一齿轮，两个第二轴承座之间连接有第二转轴，储料箱内第二转轴上设有搅拌叶片，第二转轴的右部连接有第二齿轮，第一齿轮与第二齿轮相啮合，第一转轴的右端连接有摇杆。

[0008]进一步地，还包括有横杆、拉绳和钢球，第二出料管内的上侧连接有横杆，横杆底部的中间连接有拉绳，拉绳的底端连接有钢球。

[0009]进一步地，还包括有第二导套、第三导套、螺杆、螺母和挡块，支撑杆的上部设有第二导套，第一弹簧的顶端与第二导套的底部相连接，第二导套的左端连接有第三导套，第三导套内设有螺杆，螺杆的顶端与支板的底部左侧相连接，螺杆上设有螺母，螺母位于第三导套的上方，螺杆的底部连接有挡块。

[0010]进一步地，还包括有气缸和拨板，安装座右侧的支板底部安装有气缸，气缸伸缩杆的底端连接有拨板。

[0011]当需要使用该设备时，人们将肥料倒入储料箱内，然后人工将该设备推至油葵地里，由于地面是凹凸不平的，所以当地面比较高时，地面会挤压第二滚轮向上移动，支撑杆随之向右倾斜，第一弹簧被压缩，当地面较平时，弹簧反弹，第二滚轮随之复位，因此在凹凸不平的地面上也能够平稳的行走。当推至合适位置时，随即打开阀门，肥料经第一出料管和软管从而掉入第二出料管内，从而将肥料洒在油葵的根部。当第一滚轮转动时，随即带动多边凸轮转动，多边凸轮转动能够击打接触轮。当多边凸轮的凸面与接触轮接触时，能够推动导杆向左移动，第二弹簧随之被压缩，当多边凸轮凹面与接触轮接触时，在第二弹簧的作用力下，能够使第一连接块向右移动，导杆随之向右移动。导杆左右移动通过第二连接块能够使第二出料管左右摆动，如此能够使肥料均匀地洒落在油葵的根部。当施肥完成时，随即关闭阀门，停止使用该设备。

[0012]因为还包括有第一轴承座、第二轴承座、第一转轴、第一齿轮、第二转轴、搅拌叶片、第二齿轮和摇杆，储料箱的右壁中部嵌入式的安装有第一轴承座，储料箱的右壁下部和左壁下部均嵌入式的安装有第二轴承座，第一轴承座上的轴承通过过盈连接的方式连接有第一转轴，第一转轴上设有第一齿轮，两个第二轴承座之间连接有第二转轴，储料箱内第二转轴上设有搅拌叶片，第二转轴的右部连接有第二齿轮，第一齿轮与第二齿轮相啮合，第一转轴的右端连接有摇杆。所以人工摇动摇杆使第一转轴转动，第一转轴转动第一齿轮随之转动，第一齿轮转动通过第二齿轮使得第二转轴转动，第二转轴转动搅拌叶片随之转动，如此能够对肥料进行搅拌，使得肥料充分混合，从而能够提高撒肥料的效果。

[0013]因为还包括有横杆、拉绳和钢球，第二出料管内的上侧连接有横杆，横杆底部的中间连接有拉绳，拉绳的底端连接有钢球。所以当第二出料管左右摆动时，拉线随之左右摇摆，由此带动钢球左右摆动，如此钢球能够击打第二出料管的内壁，从而能够防止肥料粘在第二出料管的内壁上，能够防止第二出料管堵塞。

[0014]因为还包括有第二导套、第三导套、螺杆、螺母和挡块，支撑杆的上部设有第二导套，第一弹簧的顶端与第二导套的底部相连接，第二导套的左端连接有第三导套，第三导套内设有螺杆，螺杆的顶端与支板的底部左侧相连接，螺杆上设有螺母，螺母位于第三导套的上方，螺杆的底部连接有挡块。当土地比较平整时，人工顺时针拧动螺母使得螺母向下移动，从而使得第三导套向下移动，第三导套向下移动第二导套随之向下移动，通过第一弹簧推动连接杆向右下方转动，如此能够调节连接杆的倾斜角度，从而减轻行走时的震动性。当土地凹凸不平时，逆时针拧动螺母，使得螺母复位即可。

[0015]因为还包括有气缸和拨板，安装座右侧的支板底部安装有气缸，气缸伸缩杆的底端连接有拨板。所以当人们推动该设备前进时，拨板的尖锐部分能够将油葵推开，由此第一滚轮不会压住油葵，防止对油葵造成损害。由于气缸的伸缩杆可以伸长缩短，由此可以适应地面的高低，保护油葵的根部。

[0016]本发明的有益效果为：本发明通过第二出料管的左右摆动能够使肥料均匀地洒落在油葵的根部，搅拌叶片的设置能够使得肥料充分混合，从而能够提高撒肥料的效果，钢球的设置能够防止肥料粘在第二出料管的内壁上。

附图说明

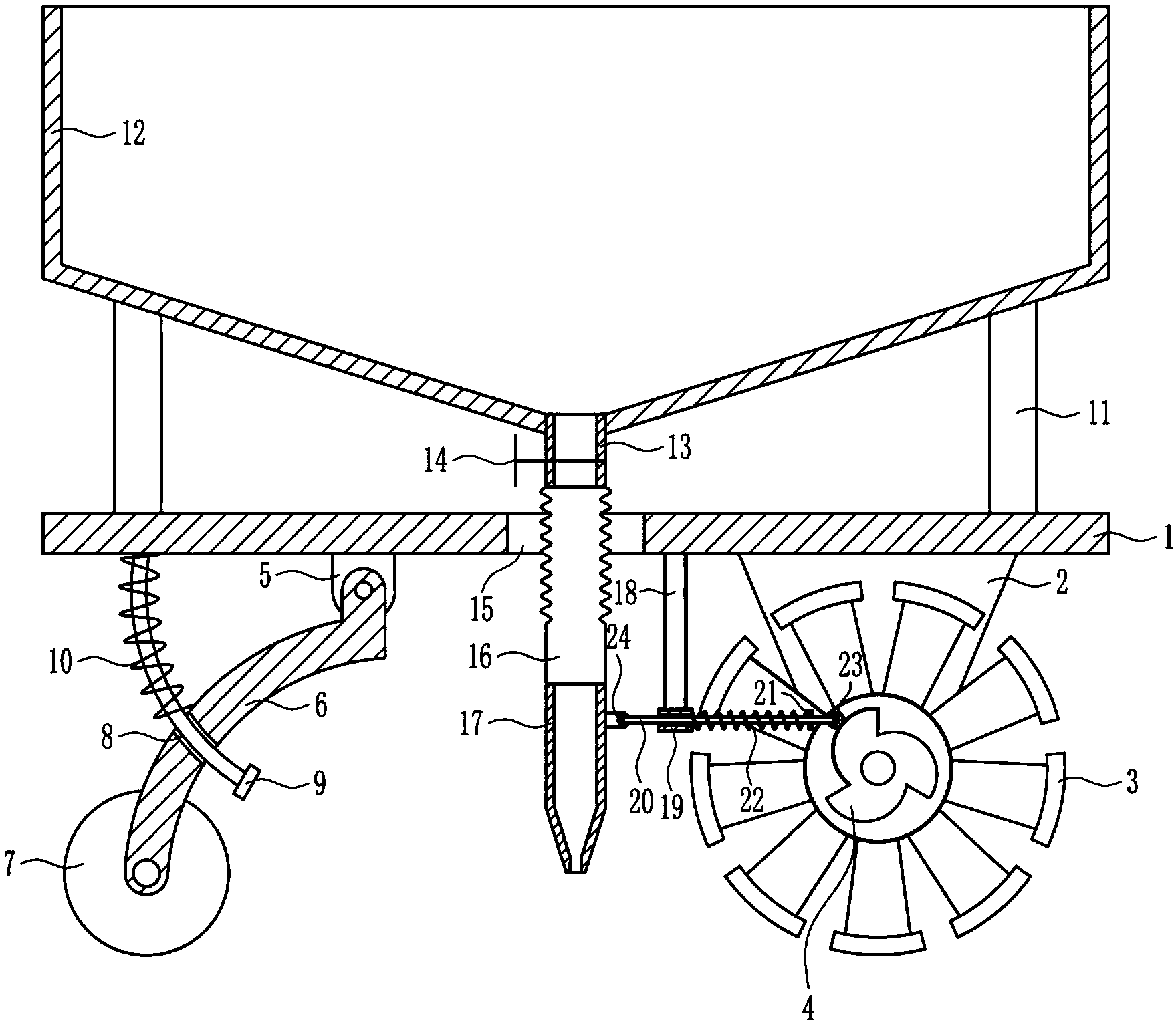

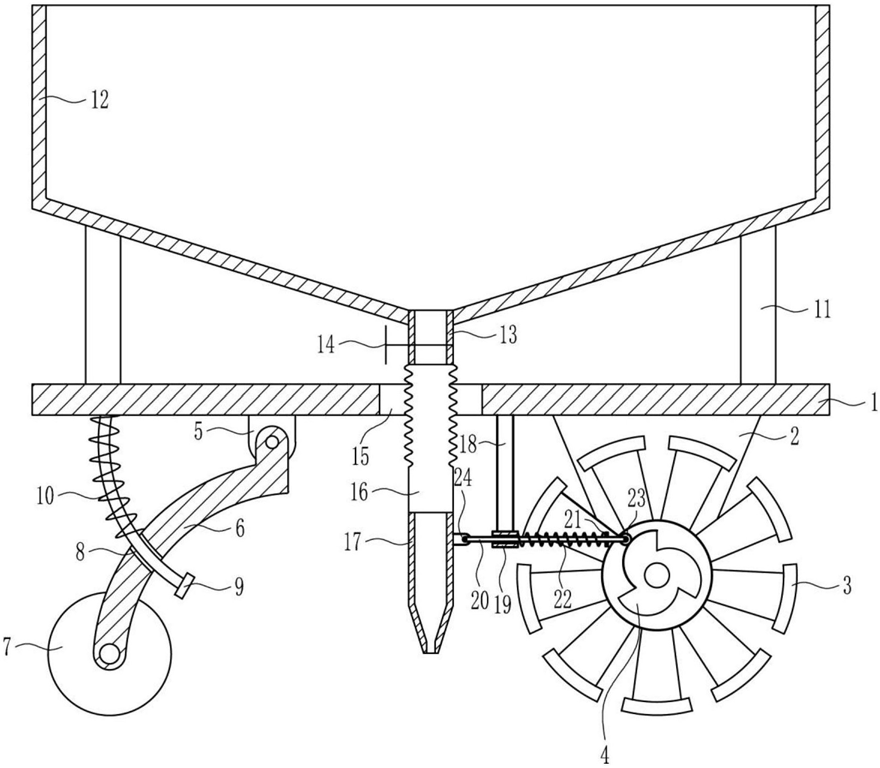

[0017]图1为本发明的第一种主视结构示意图。

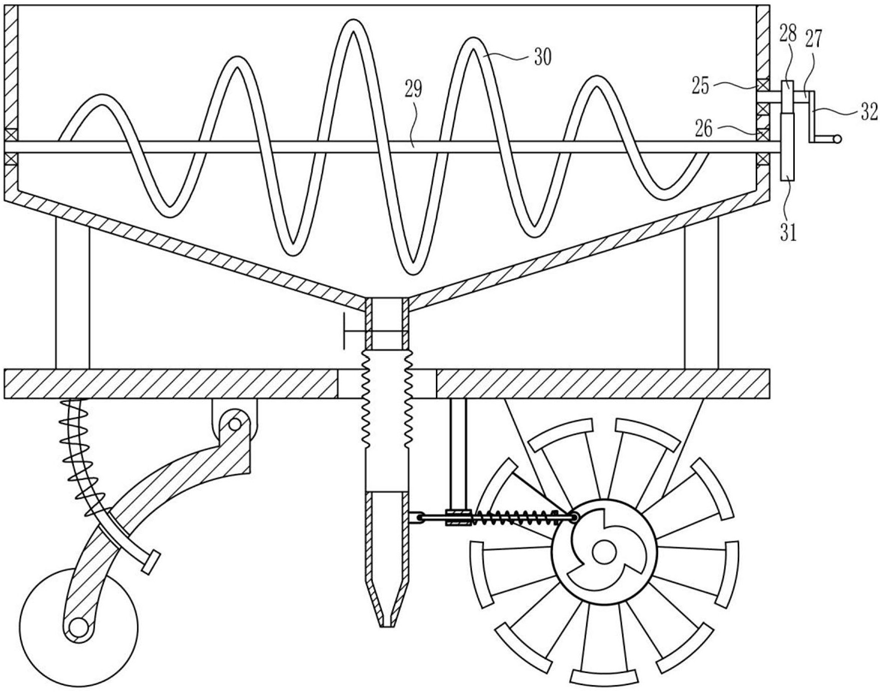

[0018]图2为本发明的第二种主视结构示意图。

[0019]图3为本发明的第三种主视结构示意图。

[0020]图4为本发明A的放大结构示意图。

[0021]图5为本发明的第四种主视结构示意图。

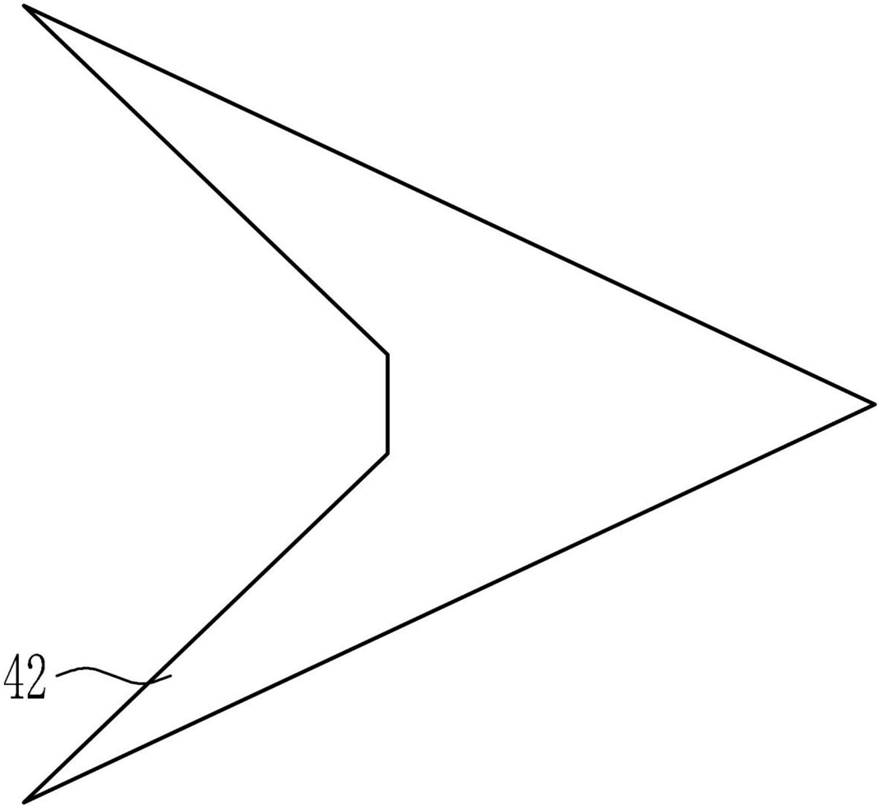

[0022]图6为本发明拨板的俯视结构示意图。

[0023]以上附图中：1：支板，2：安装座，3：第一滚轮，4：多边凸轮，5：连接座，6：连接杆，7：第二滚轮，8：第一通孔，9：支撑杆，10：第一弹簧，11：支杆，12：储料箱，13：第一出料管，14：阀门，15：第二通孔，16：软管，17：第二出料管，18：竖杆，19：第一导套，20：导杆，21：第一连接块，22：第二弹簧，23：接触轮，24：第二连接块，25：第一轴承座，26：第二轴承座，27：第一转轴，28：第一齿轮，29：第二转轴，30：搅拌叶片，31：第二齿轮，32：摇杆，33：横杆，34：拉绳，35：钢球，36：第二导套，37：第三导套，38：螺杆，39：螺母，40：挡块，41：气缸，42：拨板。

具体实施方式

[0024]现在将参照附图在下文中更全面地描述本发明，在附图中示出了本发明当前优选的实施方式。然而，本发明可以以许多不同的形式实施，并且不应被解释为限于本文所阐述的实施方式；而是为了透彻性和完整性而提供这些实施方式，并且这些实施方式将本发明的范围充分地传达给技术人员。

[0025]实施例1

[0026]一种专用于油葵撒肥料机械，如图1-6所示，包括有支板1、安装座2、第一滚轮3、多边凸轮4、连接座5、连接杆6、第二滚轮7、支撑杆9、第一弹簧10、支杆11、储料箱12、第一出料管13、阀门14、软管16、第二出料管17、竖杆18、第一导套19、导杆20、第一连接块21、第二弹簧22、接触轮23和第二连接块24，支板1的底部右侧连接有安装座2，安装座2的前侧面转动式连接有第一滚轮3，第一滚轮3的前侧面连接有多边凸轮4，支板1的底部左侧连接有连接座5，连接座5的前侧面转动式连接有连接杆6，连接杆6的底部连接有第二滚轮7，连接杆6的中部开有第一通孔8，第一通孔8内设有支撑杆9，支撑杆9的顶端与支板1的底部相连接，支撑杆9上设有第一弹簧10，第一弹簧10的顶端与支板1的底部左侧相接触，第一弹簧10的底端与连接杆6的中部相连接，支板1上的左右两侧均连接有支杆11，支杆11的顶端安装有储料箱12，储料箱12的底部为倾斜式设置，储料箱12的底部中间连接有第一出料管13，第一出料管13上设有阀门14，支板1的中部开有第二通孔15，第一出料管13的底部连接有软管16，软管16的下部穿过第二通孔15，软管16的底部连接有第二出料管17，第二通孔15右侧的支板1底部连接有竖杆18，竖杆18的底部连接有第一导套19，第一导套19内设有导杆20，导杆20的右部连接有第一连接块21，导杆20上设有第二弹簧22，第二弹簧22的一端与第一导套19的右侧面接触，另一端与第一连接块21的左侧面接触，导杆20的右部连接有接触轮23，接触轮23与多边凸轮4相接触，第二出料管17的右侧面上部连接有第二连接块24，第二连接块24的前侧面与导杆20的左端转动式连接。

[0027]实施例2

[0028]一种专用于油葵撒肥料机械，如图1-6所示，包括有支板1、安装座2、第一滚轮3、多边凸轮4、连接座5、连接杆6、第二滚轮7、支撑杆9、第一弹簧10、支杆11、储料箱12、第一出料管13、阀门14、软管16、第二出料管17、竖杆18、第一导套19、导杆20、第一连接块21、第二弹簧22、接触轮23和第二连接块24，支板1的底部右侧连接有安装座2，安装座2的前侧面转动式连接有第一滚轮3，第一滚轮3的前侧面连接有多边凸轮4，支板1的底部左侧连接有连接座5，连接座5的前侧面转动式连接有连接杆6，连接杆6的底部连接有第二滚轮7，连接杆6的中部开有第一通孔8，第一通孔8内设有支撑杆9，支撑杆9的顶端与支板1的底部相连接，支撑杆9上设有第一弹簧10，第一弹簧10的顶端与支板1的底部左侧相接触，第一弹簧10的底端与连接杆6的中部相连接，支板1上的左右两侧均连接有支杆11，支杆11的顶端安装有储料箱12，储料箱12的底部为倾斜式设置，储料箱12的底部中间连接有第一出料管13，第一出料管13上设有阀门14，支板1的中部开有第二通孔15，第一出料管13的底部连接有软管16，软管16的下部穿过第二通孔15，软管16的底部连接有第二出料管17，第二通孔15右侧的支板1底部连接有竖杆18，竖杆18的底部连接有第一导套19，第一导套19内设有导杆20，导杆20的右部连接有第一连接块21，导杆20上设有第二弹簧22，第二弹簧22的一端与第一导套19的右侧面接触，另一端与第一连接块21的左侧面接触，导杆20的右部连接有接触轮23，接触轮23与多边凸轮4相接触，第二出料管17的右侧面上部连接有第二连接块24，第二连接块24的前侧面与导杆20的左端转动式连接。

[0029]还包括有第一轴承座25、第二轴承座26、第一转轴27、第一齿轮28、第二转轴29、搅拌叶片30、第二齿轮31和摇杆32，储料箱12的右壁中部嵌入式的安装有第一轴承座25，储料箱12的右壁下部和左壁下部均嵌入式的安装有第二轴承座26，第一轴承座25上的轴承通过过盈连接的方式连接有第一转轴27，第一转轴27上设有第一齿轮28，两个第二轴承座26之间连接有第二转轴29，储料箱12内第二转轴29上设有搅拌叶片30，第二转轴29的右部连接有第二齿轮31，第一齿轮28与第二齿轮31相啮合，第一转轴27的右端连接有摇杆32。

[0030]实施例3

[0031]一种专用于油葵撒肥料机械，如图1-6所示，包括有支板1、安装座2、第一滚轮3、多边凸轮4、连接座5、连接杆6、第二滚轮7、支撑杆9、第一弹簧10、支杆11、储料箱12、第一出料管13、阀门14、软管16、第二出料管17、竖杆18、第一导套19、导杆20、第一连接块21、第二弹簧22、接触轮23和第二连接块24，支板1的底部右侧连接有安装座2，安装座2的前侧面转动式连接有第一滚轮3，第一滚轮3的前侧面连接有多边凸轮4，支板1的底部左侧连接有连接座5，连接座5的前侧面转动式连接有连接杆6，连接杆6的底部连接有第二滚轮7，连接杆6的中部开有第一通孔8，第一通孔8内设有支撑杆9，支撑杆9的顶端与支板1的底部相连接，支撑杆9上设有第一弹簧10，第一弹簧10的顶端与支板1的底部左侧相接触，第一弹簧10的底端与连接杆6的中部相连接，支板1上的左右两侧均连接有支杆11，支杆11的顶端安装有储料箱12，储料箱12的底部为倾斜式设置，储料箱12的底部中间连接有第一出料管13，第一出料管13上设有阀门14，支板1的中部开有第二通孔15，第一出料管13的底部连接有软管16，软管16的下部穿过第二通孔15，软管16的底部连接有第二出料管17，第二通孔15右侧的支板1底部连接有竖杆18，竖杆18的底部连接有第一导套19，第一导套19内设有导杆20，导杆20的右部连接有第一连接块21，导杆20上设有第二弹簧22，第二弹簧22的一端与第一导套19的右侧面接触，另一端与第一连接块21的左侧面接触，导杆20的右部连接有接触轮23，接触轮23与多边凸轮4相接触，第二出料管17的右侧面上部连接有第二连接块24，第二连接块24的前侧面与导杆20的左端转动式连接。

[0032]还包括有第一轴承座25、第二轴承座26、第一转轴27、第一齿轮28、第二转轴29、搅拌叶片30、第二齿轮31和摇杆32，储料箱12的右壁中部嵌入式的安装有第一轴承座25，储料箱12的右壁下部和左壁下部均嵌入式的安装有第二轴承座26，第一轴承座25上的轴承通过过盈连接的方式连接有第一转轴27，第一转轴27上设有第一齿轮28，两个第二轴承座26之间连接有第二转轴29，储料箱12内第二转轴29上设有搅拌叶片30，第二转轴29的右部连接有第二齿轮31，第一齿轮28与第二齿轮31相啮合，第一转轴27的右端连接有摇杆32。

[0033]还包括有横杆33、拉绳34和钢球35，第二出料管17内的上侧连接有横杆33，横杆33底部的中间连接有拉绳34，拉绳34的底端连接有钢球35。

[0034]实施例4

[0035]一种专用于油葵撒肥料机械，如图1-6所示，包括有支板1、安装座2、第一滚轮3、多边凸轮4、连接座5、连接杆6、第二滚轮7、支撑杆9、第一弹簧10、支杆11、储料箱12、第一出料管13、阀门14、软管16、第二出料管17、竖杆18、第一导套19、导杆20、第一连接块21、第二弹簧22、接触轮23和第二连接块24，支板1的底部右侧连接有安装座2，安装座2的前侧面转动式连接有第一滚轮3，第一滚轮3的前侧面连接有多边凸轮4，支板1的底部左侧连接有连接座5，连接座5的前侧面转动式连接有连接杆6，连接杆6的底部连接有第二滚轮7，连接杆6的中部开有第一通孔8，第一通孔8内设有支撑杆9，支撑杆9的顶端与支板1的底部相连接，支撑杆9上设有第一弹簧10，第一弹簧10的顶端与支板1的底部左侧相接触，第一弹簧10的底端与连接杆6的中部相连接，支板1上的左右两侧均连接有支杆11，支杆11的顶端安装有储料箱12，储料箱12的底部为倾斜式设置，储料箱12的底部中间连接有第一出料管13，第一出料管13上设有阀门14，支板1的中部开有第二通孔15，第一出料管13的底部连接有软管16，软管16的下部穿过第二通孔15，软管16的底部连接有第二出料管17，第二通孔15右侧的支板1底部连接有竖杆18，竖杆18的底部连接有第一导套19，第一导套19内设有导杆20，导杆20的右部连接有第一连接块21，导杆20上设有第二弹簧22，第二弹簧22的一端与第一导套19的右侧面接触，另一端与第一连接块21的左侧面接触，导杆20的右部连接有接触轮23，接触轮23与多边凸轮4相接触，第二出料管17的右侧面上部连接有第二连接块24，第二连接块24的前侧面与导杆20的左端转动式连接。

[0036]还包括有第一轴承座25、第二轴承座26、第一转轴27、第一齿轮28、第二转轴29、搅拌叶片30、第二齿轮31和摇杆32，储料箱12的右壁中部嵌入式的安装有第一轴承座25，储料箱12的右壁下部和左壁下部均嵌入式的安装有第二轴承座26，第一轴承座25上的轴承通过过盈连接的方式连接有第一转轴27，第一转轴27上设有第一齿轮28，两个第二轴承座26之间连接有第二转轴29，储料箱12内第二转轴29上设有搅拌叶片30，第二转轴29的右部连接有第二齿轮31，第一齿轮28与第二齿轮31相啮合，第一转轴27的右端连接有摇杆32。

[0037]还包括有横杆33、拉绳34和钢球35，第二出料管17内的上侧连接有横杆33，横杆33底部的中间连接有拉绳34，拉绳34的底端连接有钢球35。

[0038]还包括有第二导套36、第三导套37、螺杆38、螺母39和挡块40，支撑杆9的上部设有第二导套36，第一弹簧10的顶端与第二导套36的底部相连接，第二导套36的左端连接有第三导套37，第三导套37内设有螺杆38，螺杆38的顶端与支板1的底部左侧相连接，螺杆38上设有螺母39，螺母39位于第三导套37的上方，螺杆38的底部连接有挡块40。

[0039]实施例5

[0040]一种专用于油葵撒肥料机械，如图1-6所示，包括有支板1、安装座2、第一滚轮3、多边凸轮4、连接座5、连接杆6、第二滚轮7、支撑杆9、第一弹簧10、支杆11、储料箱12、第一出料管13、阀门14、软管16、第二出料管17、竖杆18、第一导套19、导杆20、第一连接块21、第二弹簧22、接触轮23和第二连接块24，支板1的底部右侧连接有安装座2，安装座2的前侧面转动式连接有第一滚轮3，第一滚轮3的前侧面连接有多边凸轮4，支板1的底部左侧连接有连接座5，连接座5的前侧面转动式连接有连接杆6，连接杆6的底部连接有第二滚轮7，连接杆6的中部开有第一通孔8，第一通孔8内设有支撑杆9，支撑杆9的顶端与支板1的底部相连接，支撑杆9上设有第一弹簧10，第一弹簧10的顶端与支板1的底部左侧相接触，第一弹簧10的底端与连接杆6的中部相连接，支板1上的左右两侧均连接有支杆11，支杆11的顶端安装有储料箱12，储料箱12的底部为倾斜式设置，储料箱12的底部中间连接有第一出料管13，第一出料管13上设有阀门14，支板1的中部开有第二通孔15，第一出料管13的底部连接有软管16，软管16的下部穿过第二通孔15，软管16的底部连接有第二出料管17，第二通孔15右侧的支板1底部连接有竖杆18，竖杆18的底部连接有第一导套19，第一导套19内设有导杆20，导杆20的右部连接有第一连接块21，导杆20上设有第二弹簧22，第二弹簧22的一端与第一导套19的右侧面接触，另一端与第一连接块21的左侧面接触，导杆20的右部连接有接触轮23，接触轮23与多边凸轮4相接触，第二出料管17的右侧面上部连接有第二连接块24，第二连接块24的前侧面与导杆20的左端转动式连接。

[0041]还包括有第一轴承座25、第二轴承座26、第一转轴27、第一齿轮28、第二转轴29、搅拌叶片30、第二齿轮31和摇杆32，储料箱12的右壁中部嵌入式的安装有第一轴承座25，储料箱12的右壁下部和左壁下部均嵌入式的安装有第二轴承座26，第一轴承座25上的轴承通过过盈连接的方式连接有第一转轴27，第一转轴27上设有第一齿轮28，两个第二轴承座26之间连接有第二转轴29，储料箱12内第二转轴29上设有搅拌叶片30，第二转轴29的右部连接有第二齿轮31，第一齿轮28与第二齿轮31相啮合，第一转轴27的右端连接有摇杆32。

[0042]还包括有横杆33、拉绳34和钢球35，第二出料管17内的上侧连接有横杆33，横杆33底部的中间连接有拉绳34，拉绳34的底端连接有钢球35。

[0043]还包括有第二导套36、第三导套37、螺杆38、螺母39和挡块40，支撑杆9的上部设有第二导套36，第一弹簧10的顶端与第二导套36的底部相连接，第二导套36的左端连接有第三导套37，第三导套37内设有螺杆38，螺杆38的顶端与支板1的底部左侧相连接，螺杆38上设有螺母39，螺母39位于第三导套37的上方，螺杆38的底部连接有挡块40。

[0044]还包括有气缸41和拨板42，安装座2右侧的支板1底部安装有气缸41，气缸41伸缩杆的底端连接有拨板42。

[0045]当需要使用该设备时，人们将肥料倒入储料箱12内，然后人工将该设备推至油葵地里，由于地面是凹凸不平的，所以当地面比较高时，地面会挤压第二滚轮7向上移动，支撑杆9随之向右倾斜，第一弹簧10被压缩，当地面较平时，弹簧反弹，第二滚轮7随之复位，因此在凹凸不平的地面上也能够平稳的行走。当推至合适位置时，随即打开阀门14，肥料经第一出料管13和软管16从而掉入第二出料管17内，从而将肥料洒在油葵的根部。当第一滚轮3转动时，随即带动多边凸轮4转动，多边凸轮4转动能够击打接触轮23。当多边凸轮4的凸面与接触轮23接触时，能够推动导杆20向左移动，第二弹簧22随之被压缩，当多边凸轮4凹面与接触轮23接触时，在第二弹簧22的作用力下，能够使第一连接块21向右移动，导杆20随之向右移动。导杆20左右移动通过第二连接块24能够使第二出料管17左右摆动，如此能够使肥料均匀地洒落在油葵的根部。当施肥完成时，随即关闭阀门14，停止使用该设备。

[0046]因为还包括有第一轴承座25、第二轴承座26、第一转轴27、第一齿轮28、第二转轴29、搅拌叶片30、第二齿轮31和摇杆32，储料箱12的右壁中部嵌入式的安装有第一轴承座25，储料箱12的右壁下部和左壁下部均嵌入式的安装有第二轴承座26，第一轴承座25上的轴承通过过盈连接的方式连接有第一转轴27，第一转轴27上设有第一齿轮28，两个第二轴承座26之间连接有第二转轴29，储料箱12内第二转轴29上设有搅拌叶片30，第二转轴29的右部连接有第二齿轮31，第一齿轮28与第二齿轮31相啮合，第一转轴27的右端连接有摇杆32。所以人工摇动摇杆32使第一转轴27转动，第一转轴27转动第一齿轮28随之转动，第一齿轮28转动通过第二齿轮31使得第二转轴29转动，第二转轴29转动搅拌叶片30随之转动，如此能够对肥料进行搅拌，使得肥料充分混合，从而能够提高撒肥料的效果。

[0047]因为还包括有横杆33、拉绳34和钢球35，第二出料管17内的上侧连接有横杆33，横杆33底部的中间连接有拉绳34，拉绳34的底端连接有钢球35。所以当第二出料管17左右摆动时，拉线随之左右摇摆，由此带动钢球35左右摆动，如此钢球35能够击打第二出料管17的内壁，从而能够防止肥料粘在第二出料管17的内壁上，能够防止第二出料管17堵塞。

[0048]因为还包括有第二导套36、第三导套37、螺杆38、螺母39和挡块40，支撑杆9的上部设有第二导套36，第一弹簧10的顶端与第二导套36的底部相连接，第二导套36的左端连接有第三导套37，第三导套37内设有螺杆38，螺杆38的顶端与支板1的底部左侧相连接，螺杆38上设有螺母39，螺母39位于第三导套37的上方，螺杆38的底部连接有挡块40。当土地比较平整时，人工顺时针拧动螺母39使得螺母39向下移动，从而使得第三导套37向下移动，第三导套37向下移动第二导套36随之向下移动，通过第一弹簧10推动连接杆6向右下方转动，如此能够调节连接杆6的倾斜角度，从而减轻行走时的震动性。当土地凹凸不平时，逆时针拧动螺母39，使得螺母39复位即可。

[0049]因为还包括有气缸41和拨板42，安装座2右侧的支板1底部安装有气缸41，气缸41伸缩杆的底端连接有拨板42。所以当人们推动该设备前进时，拨板42的尖锐部分能够将油葵推开，由此第一滚轮3不会压住油葵，防止对油葵造成损害。由于气缸41的伸缩杆可以伸长缩短，由此可以适应地面的高低，保护油葵的根部。

[0050]以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
