本发明涉及厨房用具清洁技术领域，且公开了一种擀面杖表面污垢刷洗设备，包括机体，机体的左右侧面之间固定连接有固定架，固定架的内侧顶部两侧均固定连接有电动升降杆，两个电动升降杆的末端通过螺栓固定连接有横向固定机箱，横向固定机箱的右侧面通过螺栓固定连接有伺服电机，伺服电机的输出轴贯穿横向固定机箱的右侧面并延伸至横向固定机箱的内腔，伺服电机的末端通过联轴器固定连接有旋转光杆，旋转光杆在远离伺服电机的一端通过轴承底座活动连接在横向固定机箱的左侧内壁。该擀面杖表面污垢刷洗设备，使得对刷洗辊刷毛进行挤压的擀面杖表面进行更有利的除垢刷洗，有效的减小了擀面杖表面污垢细菌的残留，有利于擀面杖再次使用。
权利要求
1.一种擀面杖表面污垢刷洗设备，包括机体(1)，其特征在于：所述机体(1)的左右侧面之间固定连接有固定架(2)，固定架(2)的内侧顶部两侧均固定连接有电动升降杆(3)，两个电动升降杆(3)的末端通过螺栓固定连接有横向固定机箱(4)，横向固定机箱(4)的右侧面通过螺栓固定连接有伺服电机(5)，伺服电机(5)的输出轴贯穿横向固定机箱(4)的右侧面并延伸至横向固定机箱(4)的内腔，伺服电机(5)的末端通过联轴器固定连接有旋转光杆(6)，旋转光杆(6)在远离伺服电机(5)的一端通过轴承底座活动连接在横向固定机箱(4)的左侧内壁，旋转光杆(6)上开设有两段相互对称的外螺纹(7)，旋转光杆(6)上的两段外螺纹(7)均螺纹连接有滚珠螺母(8)，横向固定机箱(4)的底部横向横向活动滑槽(9)，横向活动通槽(9)的内侧活动连接有固定连接机构(10)，固定连接机构(10)的内侧连接有上位刮除机构(22)，两个滚珠螺母(8)的底部均匀固定连接机构(10)的顶部固定连接，固定架(2)的左侧面设置有控制面板(21)，机体(1)的内侧底部中间位置固定连接有双轴电机(11)，双轴电机(11)的两个输出轴均通过联轴器固定连接有力矩转轴(12)，两个力矩转轴(12)在远离相对应的双轴电机(11)输出轴的一端分别通过轴承底座活动连接在机体(1)的左右内侧壁，两个力矩转轴(12)上均固定穿插有主动转轮(13)，机体(1)的顶部固定连接有支撑框架(14)，支撑框架(14)的内侧穿插有从动转轴(15)，从动转轴(15)的两端分别穿插支撑框架(14)的左右内侧壁并延伸至支撑框架(14)的外侧，从动转轴(15)的两端均固定穿插有与两个主动转轮(13)相对应的从动转轮(16)，机体(1)的顶部两侧均开设有连接通槽(17)，两个从动转轮(16)和其相对应的主动转轴(15)之间通过连接通槽(17)传动连接有传动皮带(18)，机体(1)的顶部中间位置开设有旋转通槽(19)，从动转轴(15)在支撑框架(14)内侧部分穿插有刷洗辊(20)，刷洗辊(20)的底部部分位于旋转通槽(19)的内侧。
2.根据权利要求1所述的一种擀面杖表面污垢刷洗设备，其特征在于：所述固定连接机构(10)包括横向活动槽板(101)、安装槽(102)、多通流管(103)、漏水孔(104)、固定框架(105)、推进螺纹杆(106)、定位轴承(107)、连接转轴(108)、圆形限位底座(109)和防滑突起(110)，横向活动通槽(9)的内侧活动连接有横向活动槽板(101)，横向活动槽板(101)可以在横向活动槽(9)的内侧左右活动，横向活动槽板(101)的上表面分别与两个滚珠螺母(8)的底部固定连接，横向活动槽板(101)的下表面开设有安装槽(102)，安装槽(102)的内侧顶部固定连接有多通流管(103)，多通流管(103)的进水口通过伸缩软管与外界供水设备相互连接，多通流管(103)的底部等距开设有漏水孔(104)，横向活动槽板(101)的下表面固定连接有固定框架(105)，上位刮除机构(22)位于固定框架(105)内侧，固定框架(105)的左侧面开设有内螺纹，固定框架(105)左侧面的内螺纹孔内螺纹穿插有推动螺纹杆(106)，推进螺纹杆(106)的末端延伸至固定框架(105)的内侧并固定连接有定位轴承(107)，定位轴承(107)的内侧固定穿插有连接转轴(108)，固定框架(105)的右侧面通过螺栓固定连接有低速电机(111)，低速电机(111)的输出轴贯穿固定框架(105)的右侧面并延伸至固定框架(105)的内侧，连接转轴(108)的右端面和低速电机(111)的输出轴末端端面均焊接有圆形限位底座(109)，两个圆形限位底座(109)相对的内侧壁均固定连接有防滑突起(110)。
3.根据权利要求2所述的一种擀面杖表面污垢刷洗设备，其特征在于：所述上位刮除机构(22)包括横向定位板(221)、两个弹性连接片(222)、横向刮片(223)和倒钩片(224)，固定框架(105)的左右两侧内壁之间固定连接有横向定位板(221)，横向定位板(221)的下表面通过螺栓固定连接有两个弹性连接片(222)，两个弹性连接片(222)之间固定连接有横向刮片(223)，横向刮片(223)的内侧焊接有倒钩片(224)。
4.根据权利要求3所述的一种擀面杖表面污垢刷洗设备，其特征在于：所述控制面板(21)与电动升降杆(3)、伺服电机(5)、低速电机(111)和双轴电机(11)之间的连接关系均为电性连接，控制面板(21)可以控制电动升降杆(3)、伺服电机(5)、低速电机(111)和双轴电机(11)的开关及运行状态。
5.根据权利要求4所述的一种擀面杖表面污垢刷洗设备，其特征在于：所述固定连接机构(10)位于旋转通槽(19)的正上方，旋转通槽(19)为横向开设的通槽，两个连接通槽(17)关于旋转通槽(19)对称设置，两个从动转轮(16)位于相对应的主动转轮(13)的正上方，两个主动转轮(13)和两个从动转轮(16)关于双轴电机(11)左右对称设置。
6.根据权利要求5所述的一种擀面杖表面污垢刷洗设备，其特征在于：所述旋转光杆(6)上的两段外螺纹(7)螺纹齿距和方向均相等，两段外螺纹(7)相对应的两个滚珠螺母(8)关于旋转光杆(6)的中心左右对称设置。
7.根据权利要求6所述的一种擀面杖表面污垢刷洗设备，其特征在于：所述防滑突起(110)采用摩擦橡胶材料制成，圆形限位底座(109)可采用不锈钢金属制成，圆形限位底座(109)的内侧纵向截面的形状为圆形，防滑突起(110)均匀分布在圆形限位底座(109)的内侧壁，防滑突起(110)与圆形限位底座(109)之间的连接关系为粘接。
8.根据权利要求7所述的一种擀面杖表面污垢刷洗设备，其特征在于：所述弹性连接片(222)采用65Mn弹簧钢材料制成，弹性连接片(222)的厚度为2-3毫米，两个弹性连接片(222)关于横向刮片(223)对称设置，横向刮片(223)和倒钩片(224)均采用302不锈钢金属材料，横向刮片(223)的截面形状为半弧形状，倒钩片(224)位于横向刮片(223)的弧形内侧。
说明书
一种擀面杖表面污垢刷洗设备
技术领域
[0001]本发明涉及厨房用具清洁技术领域，具体为一种擀面杖表面污垢刷洗设备。
背景技术
[0002]擀面杖在使用时和面粉进行接触，面粉在与水接触混合后具有一定的粘性，擀面杖在使用之后经常会粘附一些面粉，擀面杖表面粘附的面粉残渣使得其表面极易容易粘附污垢，虽然擀面杖每次使用过后都会进行擦拭或冲洗，而擀面杖表面的细小缝隙所粘附的污垢不易被清理掉，擀面杖在长时间使用之后其表面的污垢极易粘附在其表面细小凹槽缝隙内，污垢所产生的细菌极易粘附在所加工的面食上，影响面食的食用安全，而生活中针对于擀面杖表面细小缝隙污垢进行刷洗的设备很少，因此需要一种擀面杖细小缝隙污垢进行刷洗的设备来对擀面杖表面污垢进行刷洗，来降低擀面杖表面细小缝隙残留的污垢，防止污垢所滋生的细菌影响加工面食的食用安全。
发明内容
[0003](一)解决的技术问题
[0004]针对现有技术的不足，本发明提供了一种擀面杖表面污垢刷洗设备，解决了擀面杖表面缝隙污垢不易被清理掉的问题。
[0005](二)技术方案
[0006]为实现上述目的，本发明提供如下技术方案：一种擀面杖表面污垢刷洗设备，包括机体，所述机体的左右侧面之间固定连接有固定架，固定架的内侧顶部两侧均固定连接有电动升降杆，两个电动升降杆的末端通过螺栓固定连接有横向固定机箱，横向固定机箱的右侧面通过螺栓固定连接有伺服电机，伺服电机的输出轴贯穿横向固定机箱的右侧面并延伸至横向固定机箱的内腔，伺服电机的末端通过联轴器固定连接有旋转光杆，旋转光杆在远离伺服电机的一端通过轴承底座活动连接在横向固定机箱的左侧内壁，旋转光杆上开设有两段相互对称的外螺纹，旋转光杆上的两段外螺纹均螺纹连接有滚珠螺母，横向固定机箱的底部横向横向活动滑槽，横向活动通槽的内侧活动连接有固定连接机构，固定连接机构的内侧连接有上位刮除机构，两个滚珠螺母的底部均匀固定连接机构的顶部固定连接，固定架的左侧面设置有控制面板，机体的内侧底部中间位置固定连接有双轴电机，双轴电机的两个输出轴均通过联轴器固定连接有力矩转轴，两个力矩转轴在远离相对应的双轴电机输出轴的一端分别通过轴承底座活动连接在机体的左右内侧壁，两个力矩转轴上均固定穿插有主动转轮，机体的顶部固定连接有支撑框架，支撑框架的内侧穿插有从动转轴，从动转轴的两端分别穿插支撑框架的左右内侧壁并延伸至支撑框架的外侧，从动转轴的两端均固定穿插有与两个主动转轮相对应的从动转轮，机体的顶部两侧均开设有连接通槽，两个从动转轮和其相对应的主动转轴之间通过连接通槽传动连接有传动皮带，机体的顶部中间位置开设有旋转通槽，从动转轴在支撑框架内侧部分穿插有刷洗辊，刷洗辊的底部部分位于旋转通槽的内侧。
[0007]优选的，所述固定连接机构包括横向活动槽板、安装槽、多通流管、漏水孔、固定框架、推进螺纹杆、定位轴承、连接转轴、圆形限位底座和防滑突起，横向活动通槽的内侧活动连接有横向活动槽板，横向活动槽板可以在横向活动槽的内侧左右活动，横向活动槽板的上表面分别与两个滚珠螺母的底部固定连接，横向活动槽板的下表面开设有安装槽，安装槽的内侧顶部固定连接有多通流管，多通流管的进水口通过伸缩软管与外界供水设备相互连接，多通流管的底部等距开设有漏水孔，横向活动槽板的下表面固定连接有固定框架，上位刮除机构位于固定框架内侧，固定框架的左侧面开设有内螺纹，固定框架左侧面的内螺纹孔内螺纹穿插有推动螺纹杆，推进螺纹杆的末端延伸至固定框架的内侧并固定连接有定位轴承，定位轴承的内侧固定穿插有连接转轴，固定框架的右侧面通过螺栓固定连接有低速电机，低速电机的输出轴贯穿固定框架的右侧面并延伸至固定框架的内侧，连接转轴的右端面和低速电机的输出轴末端端面均焊接有圆形限位底座，两个圆形限位底座相对的内侧壁均固定连接有防滑突起。
[0008]优选的，所述上位刮除机构包括横向定位板、两个弹性连接片、横向刮片和倒钩片，固定框架的左右两侧内壁之间固定连接有横向定位板，横向定位板的下表面通过螺栓固定连接有两个弹性连接片，两个弹性连接片之间固定连接有横向刮片，横向刮片的内侧焊接有倒钩片。
[0009]优选的，所述控制面板与电动升降杆、伺服电机、低速电机和双轴电机之间的连接关系均为电性连接，控制面板可以控制电动升降杆、伺服电机、低速电机和双轴电机的开关及运行状态。
[0010]优选的，所述固定连接机构位于旋转通槽的正上方，旋转通槽为横向开设的通槽，两个连接通槽关于旋转通槽对称设置，两个从动转轮位于相对应的主动转轮的正上方，两个主动转轮和两个从动转轮关于双轴电机左右对称设置。
[0011]优选的，所述旋转光杆上的两段外螺纹螺纹齿距和方向均相等，两段外螺纹相对应的两个滚珠螺母关于旋转光杆的中心左右对称设置。
[0012]优选的，所述防滑突起采用摩擦橡胶材料制成，圆形限位底座可采用不锈钢金属制成，圆形限位底座的内侧纵向截面的形状为圆形，防滑突起均匀分布在圆形限位底座的内侧壁，防滑突起与圆形限位底座之间的连接关系为粘接。
[0013]优选的，所述弹性连接片采用65Mn弹簧钢材料制成，弹性连接片的厚度为2-3毫米，两个弹性连接片关于横向刮片对称设置，横向刮片和倒钩片均采用不锈钢金属材料，横向刮片的截面形状为半弧形状，倒钩片位于横向刮片的弧形内侧。
[0014](三)有益效果
[0015]本发明提供了一种擀面杖表面污垢刷洗设备。具备以下有益效果：
[0016](1)、该擀面杖表面污垢刷洗设备，通过设置机体、双轴电机、传动皮带和刷洗辊相互配合，在设备使用时，控制面板控制双轴电机进行驱动，使得双轴电机的输出轴所传递的旋转扭矩通过力矩转轴、传递皮带和从动转轮带动从动转轴进行旋转，使得从动转轴可以输出较大的扭矩带动刷洗辊进行旋转，使得对刷洗辊刷毛进行挤压的擀面杖表面进行更有利的除垢刷洗。
[0017](2)、该擀面杖表面污垢刷洗设备，通过设置横向固定机箱、伺服电机、旋转光杆和滚珠螺母相互配合，控制面板控制伺服电机进行正向旋转和反向旋转的驱动，使得伺服电机的输出轴通过联轴器带动旋转光杆进行旋转，使得两段外螺纹带动相对应的滚珠螺母进行同步的左右区域的循环活动，从而使得滚珠螺母带动固定连接机构在横向活动通槽内左右活动，从而带动固定的擀面杖在进行旋转刷洗的同时左右微调活动，从而使得擀面杖表面横向货倾斜的细小凹槽缝隙污垢进行有效刷洗掉，有效的减小了擀面杖表面污垢细菌的残留，有利于擀面杖再次使用。
[0018](3)、该擀面杖表面污垢刷洗设备，通过设置固定连接机构对擀面杖的两端进行夹紧固定，使得擀面杖的两端在被夹紧的状态下，还可以通过控制面板启动低速电机进行旋转，使得低速电机的输出轴通过位于右侧的圆形限位底座进行旋转，使得位于右侧的圆形限位底座通过擀面杖带动位于左侧的圆形限位底座进行旋转，圆形限位底座带动连接转轴的左端在定位轴承的内圈进行旋转，从而达到将擀面杖与刷洗辊进行反向的相对旋转运动，使得擀面杖表面的污垢进行更有效快速的刷洗清洁，在此同时，多通流管通过伸缩软管外接得到供水设备进行供水清洗，使得清洗液通过多通流管的漏水孔向下喷洒，对低速旋转的擀面杆表面进行冲洗，从而使得擀面杖表面污垢直接有效的冲洗。
[0019](4)、该擀面杖表面污垢刷洗设备，通过设置上位刮除机构对定位在固定连接机构之间的擀面杖表面进行接触，在设备使用时，上位刮除机构的横向刮片的内侧针对与擀面杖的圆侧面进行接触，此时弹性连接片处于被压缩的状态，使得横向刮片的弧形内侧壁对擀面杖的表面施加一个弹性作用力，而低速电机的输出轴通过圆形限位底座带动固定的擀面杖进行旋转，使得擀面杖在进行旋转的时候，擀面杖的圆侧面与横向刮片的弧形内侧壁相互接触，而倒钩片将擀面杖中间位置表面沾附的异物进行反复性的刮除，从而使得擀面杖的表面污垢进行更加快速有效的去除。
附图说明

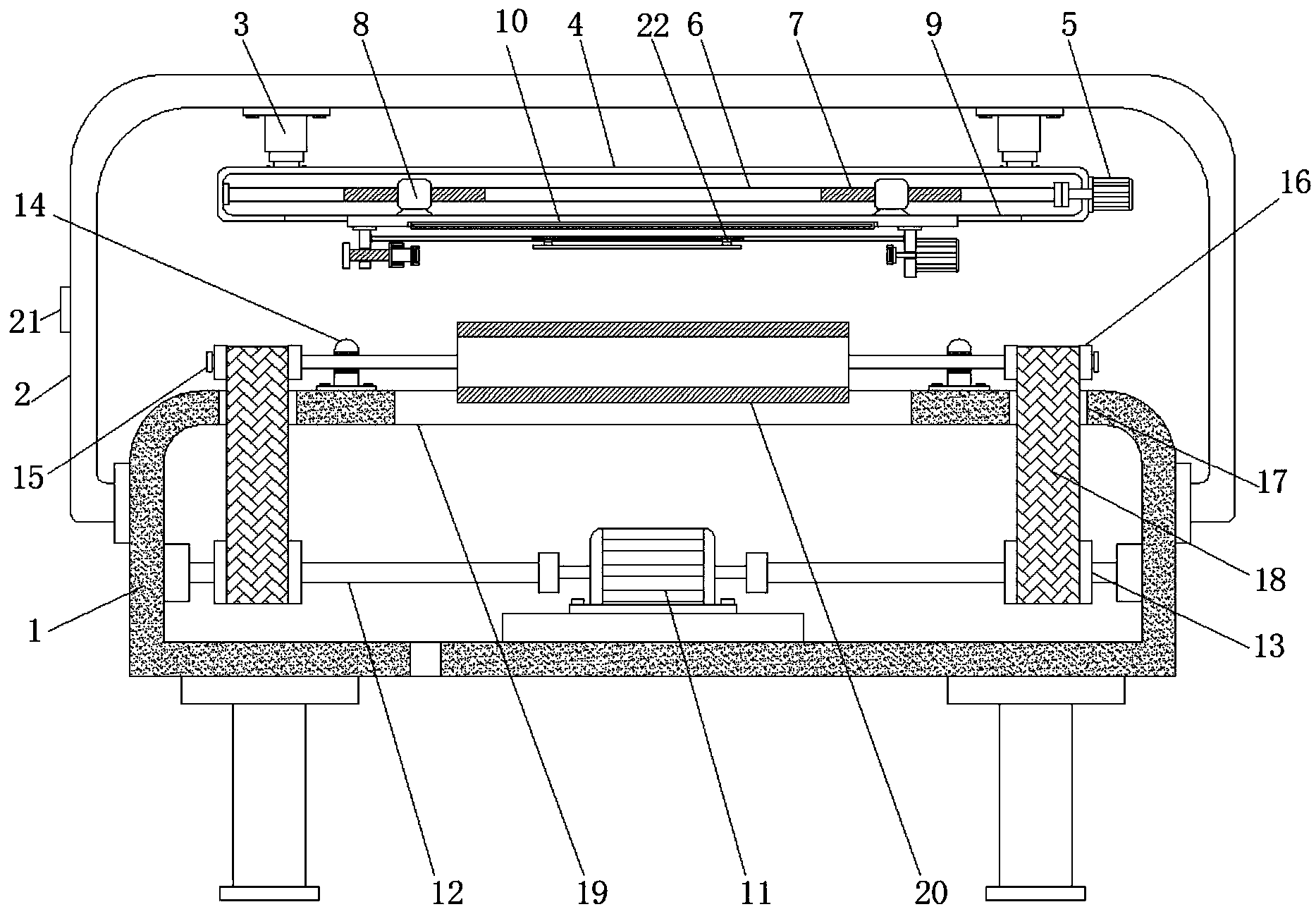

[0020]图1为本发明结构示意图；
[0021]图2为本发明固定连接机构结构示意图；
[0022]图3为图2中A处结构放大图；
[0023]图4为本发明示意图；
[0024]图5为本发明上位刮除机构结构示意图；
[0025]图6为本发明弹性连接片侧视图；
[0026]图7为本发明横向刮片和倒钩片连接示意图。
[0027]图中：1机体、2固定架、3电动升降杆、4横向固定机箱、5伺服电机、6旋转光杆、7外螺纹、8滚珠螺母、9横向活动通槽、10固定连接机构、101横向活动槽板、102安装槽、103多通流管、104漏水孔、105固定框架、106推进螺纹杆、107定位轴承、108连接转轴、109圆形限位底座、110防滑突起、111低速电机、11双轴电机、12力矩转轴、13主动转轮、14支撑框架、15从动转轴、16从动转轮、17连接通槽、18传动皮带、19旋转通槽、20刷洗辊、21控制面板、22上位刮除机构、221横向定位板、222弹性连接片、223横向刮片、224倒钩片。
具体实施方式
[0028]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0029]如图1-7所示，本发明提供一种技术方案：一种擀面杖表面污垢刷洗设备，包括机体1，机体1的左右侧面之间固定连接有固定架2，固定架2的内侧顶部两侧均固定连接有电动升降杆3，两个电动升降杆3通过控制面板21的控制同步运行，电动升降杆3采用升降力矩较大的电动升降杆，保障机构之间配合的稳定性，两个电动升降杆3的末端通过螺栓固定连接有横向固定机箱4，横向固定机箱4的右侧面通过螺栓固定连接有伺服电机5，伺服电机5的输出轴贯穿横向固定机箱4的右侧面并延伸至横向固定机箱4的内腔，伺服电机5的末端通过联轴器固定连接有旋转光杆6，旋转光杆6在远离伺服电机5的一端通过轴承底座活动连接在横向固定机箱4的左侧内壁，旋转光杆6上开设有两段相互对称的外螺纹7，旋转光杆6上的两段外螺纹7均螺纹连接有滚珠螺母8，旋转光杆6上的两段外螺纹7螺纹齿距和方向均相等，两段外螺纹7相对应的两个滚珠螺母8关于旋转光杆6的中心左右对称设置。
[0030]横向固定机箱4的底部横向横向活动滑槽9，横向活动通槽9的内侧活动连接有固定连接机构10，固定连接机构10的内侧连接有上位刮除机构22，两个滚珠螺母8的底部均匀固定连接机构10的顶部固定连接，固定连接机构10包括横向活动槽板101、安装槽102、多通流管103、漏水孔104、固定框架105、推进螺纹杆106、定位轴承107、连接转轴108、圆形限位底座109和防滑突起110，横向活动通槽9的内侧活动连接有横向活动槽板101，横向活动槽板101可以在横向活动槽9的内侧左右活动，横向活动槽板101的上表面分别与两个滚珠螺母8的底部固定连接，横向活动槽板101的下表面开设有安装槽102，安装槽102的内侧顶部固定连接有多通流管103，多通流管103位于所夹持擀面杖的正上方，多通流管103的进水口通过伸缩软管与外界供水设备相互连接，供水设备需要较大的供水压保障清洗液通过多通流管103的漏水孔104喷出，对擀面杖表面的污垢进行冲洗，多通流管103的底部等距开设有漏水孔104，漏水孔104等距分布在多通流管103的底部表面，横向活动槽板101的下表面固定连接有固定框架105，上位刮除机构22位于固定框架105内侧，上位刮除机构22包括横向定位板221、两个弹性连接片222、横向刮片223和倒钩片224，固定框架105的左右两侧内壁之间固定连接有横向定位板221，横向定位板221的下表面通过螺栓固定连接有两个弹性连接片222，两个弹性连接片222之间固定连接有横向刮片223，横向刮片223的内侧焊接有倒钩片224，弹性连接片222采用65Mn弹簧钢材料制成，弹性连接片222的厚度为2-3毫米，两个弹性连接片222关于横向刮片223对称设置，横向刮片223和倒钩片224均采用302不锈钢金属材料，横向刮片223的截面形状为半弧形状，倒钩片224位于横向刮片223的弧形内侧，固定框架105的左侧面开设有内螺纹，固定框架105左侧面的内螺纹孔内螺纹穿插有推动螺纹杆106，推进螺纹杆106的末端延伸至固定框架105的内侧并固定连接有定位轴承107，定位轴承107的内侧固定穿插有连接转轴108，固定框架105的右侧面通过螺栓固定连接有低速电机111，低速电机111采用转速为20r/mi n的防水型低速力矩电机，低速电机111的输出轴贯穿固定框架105的右侧面并延伸至固定框架105的内侧，连接转轴108的右端面和低速电机111的输出轴末端端面均焊接有圆形限位底座109，两个圆形限位底座109相对的内侧壁均固定连接有防滑突起110，固定连接机构10位于旋转通槽19的正上方，旋转通槽19为横向开设的通槽，两个连接通槽17关于旋转通槽19对称设置，两个从动转轮16位于相对应的主动转轮13的正上方，两个主动转轮13和两个从动转轮16关于双轴电机11左右对称设置，防滑突起110采用摩擦橡胶材料制成，圆形限位底座109可采用不锈钢金属制成，圆形限位底座109的内侧纵向截面的形状为圆形，防滑突起110均匀分布在圆形限位底座109的内侧壁，防滑突起110与圆形限位底座109之间的连接关系为粘接。
[0031]固定架2的左侧面设置有控制面板21，机体1的内侧底部中间位置固定连接有双轴电机11，双轴电机11采用扭矩较大的防水力矩电机，保障刷洗辊20可以输出较大的旋转扭矩，双轴电机11的两个输出轴均通过联轴器固定连接有力矩转轴12，两个力矩转轴12在远离相对应的双轴电机11输出轴的一端分别通过轴承底座活动连接在机体1的左右内侧壁，两个力矩转轴12上均固定穿插有主动转轮13，机体1的顶部固定连接有支撑框架14，支撑框架14的内侧穿插有从动转轴15，从动转轴15的两端分别穿插支撑框架14的左右内侧壁并延伸至支撑框架14的外侧，从动转轴15的两端均固定穿插有与两个主动转轮13相对应的从动转轮16，机体1的顶部两侧均开设有连接通槽17，两个从动转轮16和其相对应的主动转轴15之间通过连接通槽17传动连接有传动皮带18，机体1的顶部中间位置开设有旋转通槽19，从动转轴15在支撑框架14内侧部分穿插有刷洗辊20，刷洗辊20上的毛刷采用硬质尼龙刷，刷洗辊20的底部部分位于旋转通槽19的内侧，机体1的内侧底部开设有排水孔，控制面板21与电动升降杆3、伺服电机5、低速电机111和双轴电机11之间的连接关系均为电性连接，控制面板21可以控制电动升降杆3、伺服电机5、低速电机111和双轴电机11的开关及运行状态。
[0032]该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
[0033]工作原理：在设备使用时，将擀面杖放置在两个圆形限位底座109之间，然后将推进螺纹杆106进行旋转，使得推进螺纹杆106在固定框架105左侧面的内螺纹孔推进下，对定位轴承107进行推动，定位轴承107对位于左侧的圆形限位底座109进行推动，从而使得位于两个圆形限位底座109通过内侧壁对之间的擀面杖进行加紧固定，防滑突起110增加圆形限位底座109内侧壁对擀面杖两端面的摩擦力，使得擀面杖的两端进行有效的加紧固定，在此同时，擀面杖的圆侧面作用于上位刮除机构22的横向刮片223，使得弹性连接片222被压缩，使得横向刮片223的弧形内侧壁对擀面杖的表面施加一个弹性作用力，多通流管103通过伸缩软管外接的供水设备进行供水，使得清洗液通过多通流管103的漏水孔104向下喷洒，对擀面杆表面进行冲洗，控制面板21控制双轴电机11、伺服电机5和低速电机111进行驱动，使得双轴电机11的输出轴所传递的旋转扭矩通过力矩转轴12、传递皮带18和从动转轮16带动从动转轴15进行旋转，使得从动转轴15可以输出较大的扭矩带动刷洗辊20进行旋转，然后通过控制面板21控制电动升降杆3进行下降，电动升降杆3通过横向固定机箱4推动固定连接机构10进行下降，直至擀面杖的底部表面与刷洗辊20的刷毛进行接触并进行一定的挤压即可，在此同时，低速电机111的输出轴通过位于右侧的圆形限位底座109进行旋转，使得位于右侧的圆形限位底座109通过擀面杖带动位于左侧的圆形限位底座109进行旋转，圆形限位底座109带动连接转轴108的左端在定位轴承107的内圈进行旋转，从而达到将擀面杖与刷洗辊20进行反向的相对旋转运动，使得擀面杖表面的污垢进行更有效快速的刷洗清洁，在此同时，低速电机111的输出轴通过圆形限位底座109带动固定的擀面杖进行旋转，使得擀面杖在进行旋转的时候，擀面杖的圆侧面与横向刮片223的弧形内侧壁相互接触，而倒钩片223将擀面杖中间位置表面沾附的异物进行反复性的刮除，从而使得擀面杖的表面污垢进行更加快速有效的去除，控制面板21控制伺服电机5进行正向旋转和反向旋转的驱动，使得伺服电机5的输出轴通过联轴器带动旋转光杆6进行旋转，使得两段外螺纹7带动相对应的滚珠螺母8进行同步的左右区域的循环活动，从而使得滚珠螺母8带动固定连接机构10在横向活动通槽9内左右活动，从而带动固定的擀面杖在进行旋转刷洗的同时左右微调活动，从而使得擀面杖表面横向货倾斜的细小凹槽缝隙污垢进行有效刷洗掉，有效的减小了擀面杖表面污垢细菌的残留，喷洗过后的污水通过旋转通槽19进入机体1的内侧，最后通过机体1内侧底部的排水孔进行排出，机体1正面设置有密封的开关门，便于对机体1内部的设备机械组件进行保养维护。
[0034]本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，电源的提供也属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
[0035]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
[0036]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
