本发明涉及野营设备技术领域，尤其涉及一种野营使用的诱虫设备。本发明要解决的技术问题是野营时没有合适的设备进行诱虫，导致小飞虫会影响人们睡眠。为了解决上述技术问题，本发明提供了一种野营使用的诱虫设备，包括上球体，上球体的底部螺纹连接有下球体，上球体的表面固定连接有光伏太阳能板，上球体顶部的活动口处焊接有圆环套，圆环套的底部活动套接在下球体底部的活动口内部。滑动诱虫装置可以很方便的收入圆环套的内部，且圆环套位于上球体与下球体的内部，这样可以将滑动诱虫装置收纳保护起来，从而使其在携带的过程中更加方便，减少人们在携带诱虫设备过程中浪费的精力。

权利要求

1.一种野营使用的诱虫设备，包括上球体(1)，其特征在于：所述上球体(1)的底部螺纹连接有下球体(2)，所述上球体(1)的表面固定连接有光伏太阳能板(3)，所述上球体(1)顶部的活动口处焊接有圆环套(4)，所述圆环套(4)的底部活动套接在下球体(2)底部的活动口内部，所述圆环套(4)的内部设置有滑动诱虫装置(5)以及伸缩支撑装置(6)，所述圆环套(4)的外部设置有蓄电池支撑装置(7)，所述下球体(2)的底部固定连接有定位装置(8)。

2.根据权利要求1所述的一种野营使用的诱虫设备，其特征在于：所述滑动诱虫装置(5)包括两个第一定位块(501)、第二定位块(502)以及滑块(503)，两个所述第一定位块(501)对称焊接在圆环套(4)的两侧，所述第二定位块(502)焊接在圆环套(4)的左侧，所述滑块(503)活动套接在圆环套(4)的内部，所述滑块(503)的两端均焊接有连接杆(504)，两个所述连接杆(504)远离滑块(503)的一端均贯穿圆环套(4)的内腔并延伸至圆环套(4)的外部，两个所述连接杆(504)的底部与两个第一定位块(501)的顶部之间均通过弹力绳(505)固定连接，所述滑块(503)的顶部通过弧形支撑杆(506)固定连接有顶座(507)，所述顶座(507)的底部分别固定连接有诱虫灯(508)以及玻璃罩(509)，所述玻璃罩(509)位于诱虫灯(508)的外部。

3.根据权利要求2所述的一种野营使用的诱虫设备，其特征在于：所述滑块(503)外壁的四侧均开设有固定槽(5031)，每个所述固定槽(5031)的内部均焊接有两个复位弹簧(5032)，两个复位弹簧(5032)远离固定槽(5031)。内部的一端焊接有第一固定块(5033)，每两个所述第一固定块(5033)对应的一侧通过固定轴(5034)固定连接，所述固定轴(5034) 的外部通过轴承转动连接有滚轮(5035)，所述复位弹簧(5032)的内部活动套接有伸缩杆(5036)，所述伸缩杆(5036)的两端分别与固定槽(5031)的内壁以及第一固定块(5033)靠近复位弹簧(5032)的一侧固定连接。

4.根据权利要求2所述的一种野营使用的诱虫设备，其特征在于：所述顶座(507)的顶部开设有置物槽(5071)，所述置物槽(5071)内壁的底部固定连接有回形块(5072)，所述回形块(5072)的顶部的内腔固定连接有固定套(5073)，所述固定套(5073)的内部活动套接有活动杆(5074)，所述活动杆(5074)的底部固定连接有限位板(5075)，所述活动杆(5074)远离限位板(5075)的一端固定连接有方形连接板(5076)，所述方形连接板(5076)的顶部固定连接有连接环(5077)。

5.根据权利要求2所述的一种野营使用的诱虫设备，其特征在于：所述伸缩支撑装置(6)包括气缸(601)，所述气缸(601)活动套接在圆环套(4)的内部，所述气缸(601)的内部活动套接有活塞(602)，所述活塞(602)的顶部焊接有活动柱(603)，且活动柱(603)位于气缸(601)的内部，所述活动柱(603)的顶部焊接有锥形柱(604)，所述气缸(601)的底部螺纹连接有螺钉(605)，所述气缸(601)内壁的底部开设有与螺钉(605)相适配的螺纹。

6.根据权利要求5所述的一种野营使用的诱虫设备，其特征在于：所述螺钉(605)的底部开设有圆形槽(6051)，所述圆形槽(6051)的内壁通过合页铰接有半圆形转板(6052)，所述圆形槽(6051)的内部固定连接有两个磁铁(6053)。

7.根据权利要求5所述的一种野营使用的诱虫设备，其特征在于：所述蓄电池支撑装置(7)包括四个弧形固定板(701)，四个所述弧形固定板(701)对称焊接在圆环套(4)外壁的四侧，所述弧形固定板(701)的顶部固定连接有弧形连接杆(702)所述弧形连接杆(702)的顶部焊连接在上球体(1)内壁的顶部，所述弧形固定板(701)的底部固定连接有回形定位板(703)，所述回形定位板(703)的内部设置有蓄电池(704)。

8.根据权利要求5所述的一种野营使用的诱虫设备，其特征在于：所述定位装置(8)包括方形支撑板(801)，所述方形支撑板(801)的内腔固定连接有螺母(802)，所述螺母(802)的内部活动套接有螺纹杆(803)，所述螺纹杆(803)远离气缸(601)的一端固定连接有圆形支撑板(804)，所述圆形支撑板(804)远离螺纹杆(803)的一端固定连接有环形把手(805)。

说明书

一种野营使用的诱虫设备

技术领域

[0001]本发明涉及野营设备技术领域，具体为一种野营使用的诱虫设备。

背景技术

[0002]在野外搭了营帐住宿，过去是军事或体育训练的一种项目，现在成为了普通群众的休闲活动。

[0003]野营选择的位置多是在草原或者山林，使人们可以更加近距离的贴紧自然，但是在草原或者山林的位置小飞虫以及蚊虫特别多，由于飞虫的趋光性，人们如果在帐篷里玩手机会吸引来很多的蚊虫以及飞虫向帐篷里钻，帐篷为了保证透气性，不会进行全密封，只会将帐篷设计成蚊帐的形式，这样导致这些帐篷可以将蚊虫挡住，但是一些体积较小的飞虫还是可以钻入帐篷内部，这些小飞虫钻入帐篷后会影响人们的正常睡眠，因此申请人想设计一种方便在野营中使用的诱虫设备，可以将飞虫野营附近的小飞虫等吸引在一起，且远离帐篷，使人们可以安心的睡觉。

[0004]申请人在构思的过程中检索了专利网相关的案件，发现并没有关于野营方面的诱虫设备，而现实中使用的诱虫设备，如诱虫灯以及灭虫灯等，在野营中使用均有以下问题：1容易损坏，因此携带的时候需要费精力保护其不会受到碰撞，从而在携带的时候不太方便；2需要另接电源，山区中没有电源使用、3现有的诱虫设备都加入了杀虫设备，这些设备如果在山林或草地中使用，会将山林以及草地处的益虫以及害虫一同杀死，影响其生态环境、4没有合适的位置摆放，导致诱虫效果不佳。

发明内容

[0005](一)解决的技术问题

[0006]针对现有技术的不足，本发明提供了一种野营使用的诱虫设备，解决了野营时没有合适的设备进行诱虫，导致小飞虫会影响人们睡眠的问题。

[0007](二)技术方案

[0008]为实现以上目的，本发明通过以下技术方案予以实现：一种野营使用的诱虫设备，包括上球体，所述上球体的底部螺纹连接有下球体，所述上球体的表面固定连接有光伏太阳能板，所述上球体顶部的活动口处焊接有圆环套，所述圆环套的底部活动套接在下球体底部的活动口内部，所述圆环套的内部设置有滑动诱虫装置以及伸缩支撑装置，所述圆环套的外部设置有蓄电池支撑装置，所述下球体的底部固定连接有定位装置。

[0009]优选的，所述滑动诱虫装置包括两个第一定位块、第二定位块以及滑块，两个所述第一定位块对称焊接在圆环套的两侧，所述第二定位块焊接在圆环套的左侧，所述滑块活动套接在圆环套的内部，所述滑块的两端均焊接有连接杆，两个所述连接杆远离滑块的一端均贯穿圆环套的内腔并延伸至圆环套的外部，两个所述连接杆的底部与两个第一定位块的顶部之间均通过弹力绳固定连接，所述滑块的顶部通过弧形支撑杆固定连接有顶座，所述顶座的底部分别固定连接有诱虫灯以及玻璃罩，所述玻璃罩位于诱虫灯的外部。

[0010]在圆环套的两侧开设有与连接杆大小相适配的活动口，活动口的宽度与连接杆的宽度相等，弧形支撑杆的高度加上顶座的厚度与活动口的长度相等，圆环套左侧的连接杆的顶部设置有触点开关。

[0011]当滑块向上移动时，会带动顶座以及连接杆向上移动，当滑块向上移动到最顶部时，连接杆的顶部与活动口的底部相贴合，这时圆环套左侧的连接杆顶部的触点开关与第二定位块接触，使触点开关通电，从而使诱虫灯通电进行工作，与此同时顶座也带动诱虫灯移动到了最顶部，使诱虫灯露出，使诱虫灯的光线可以向外传播，在小飞虫飞向诱虫灯的时候，玻璃罩可以将小飞虫挡住，避免诱虫灯被小飞虫撞坏。

[0012]优选的，所述滑块外壁的四侧均开设有固定槽，每个所述固定槽的内部均焊接有两个复位弹簧，两个复位弹簧远离固定槽。内部的一端焊接有第一固定块，每两个所述第一固定块对应的一侧通过固定轴固定连接，所述固定轴的外部通过轴承转动连接有滚轮，所述复位弹簧的内部活动套接有伸缩杆，所述伸缩杆的两端分别与固定槽的内壁以及第一固定块靠近复位弹簧的一侧固定连接。

[0013]这样可以将滑块与圆环套之间的滑动摩擦力，改为滚轮与圆环套之间的滚动摩擦力，且设置的复位弹簧可以使滚轮在圆环套内部移动的过程中更加稳定，伸缩杆则可以对滚轮的活动方向进行限定。

[0014]优选的，所述顶座的顶部开设有置物槽，所述置物槽内壁的底部固定连接有回形块，所述回形块的顶部的内腔固定连接有固定套，所述固定套的内部活动套接有活动杆，所述活动杆的底部固定连接有限位板，所述活动杆远离限位板的一端固定连接有方形连接板，所述方形连接板的顶部固定连接有连接环。

[0015]在山林内部野营时，可以向上拉起连接环，使连接环位于置物槽的外部，这样可以容易的将连接环挂在山林间的某个树杈上，使诱虫设备高度更加合适，提高其诱虫效果，当利用连接环将设备挂在树杈上后，设备中的蓄电池等较重物体，在重力的推动下，会克服弹力绳的弹力以及装置之间的摩擦力，使上球体、下球体以及圆环套向下移动，相对与上球体来说，顶座带动滑块向上进行移动，当滑块移动到最顶部后，利用连接杆与圆环套侧面活动口壁之间的相对力，将滑块与圆环套的位置进行固定，从而对诱虫灯与上球体之间的位置进行固定，在不需要将诱虫设备挂起的时候，将诱虫设备放好，利用重力可以将连接环收纳在置物槽的内部，使整个诱虫设备看起来进行美观，且减少诱虫设备凸起的菱角，可以很大程度的避免人身伤害，提高人身安全。

[0016]优选的，所述伸缩支撑装置包括气缸，所述气缸活动套接在圆环套的内部，所述气缸的内部活动套接有活塞，所述活塞的顶部焊接有活动柱，且活动柱位于气缸的内部，所述活动柱的顶部焊接有锥形柱，所述气缸的底部螺纹连接有螺钉，所述气缸内壁的底部开设有与螺钉相适配的螺纹。

[0017]利用螺钉可以将气缸的一端进行密封，保证气缸内部的气体数量不会进行变化，从而通过气压对活塞的位置进行固定。

[0018]需要改变伸缩支撑装置的长度时，先拧动螺钉，使螺钉与气缸分离，然后拉动活动柱，使活塞的位置进行改变，当长度调整合适后，将螺钉在拧入气缸的一端，将气缸的一端封闭，这样利用气缸内部的气压对活塞的位置进行固定，对活动柱的位置进行固定，从而对伸缩装置的长度进行固定，这样在草地平原上野营时，利用锥形柱将活动柱插入土地内部，然后将圆环套套接在气缸的外部，套接在气缸外部的圆环套在重力的作用下会向下移动，当气缸与滑块接触后，对滑块的位置进行固定，使滑块不会在向下移动，但是设备中的蓄电池等较重物体，在重力的推动下，会克服弹力绳的弹力以及装置之间的摩擦力，使上球体、下球体以及圆环套继续向下移动，相对与上球体来说，滑块带动顶座向上进行移动，当滑块移动到最顶部后，利用连接杆与圆环套侧面活动口壁之间的相对力，将滑块与圆环套的位置进行固定，从而对诱虫灯与上球体之间的位置进行固定，这样可以利用伸缩支撑装置的高度来改变诱虫设备的放置高度，使诱虫设备的高度更加合适，提高诱虫设备的诱虫效果。

[0019]优选的，所述螺钉的底部开设有圆形槽，所述圆形槽的内壁通过合页铰接有半圆形转板，所述圆形槽的内部固定连接有两个磁铁。

[0020]半圆形转板由铁材料制成。

[0021]在需要转动螺钉的时候，先将贴合在圆形槽内壁的半圆形转板向下掰动，使半圆形转板竖直方向放置后，再通过半圆形转板来转动螺钉，使人们在转动螺钉的时候不需要借助工具，从而使人们在转动螺钉的时候更加方便，在不需要转动螺钉的时候，设置的磁铁利用磁性可以将半圆形转板吸附在圆形槽的内部，将半圆形转板的位置进行固定。

[0022]优选的，所述蓄电池支撑装置包括四个弧形固定板，四个所述弧形固定板对称焊接在圆环套外壁的四侧，所述弧形固定板的顶部固定连接有弧形连接杆所述弧形连接杆的顶部焊连接在上球体内壁的顶部，所述弧形固定板的底部固定连接有回形定位板，所述回形定位板的内部设置有蓄电池。

[0023]利用弧形固定板、弧形连接杆以及回形定位板等可以对蓄电池的位置进行固定，蓄电池可以将光伏太阳能板发出的电进行储存，供诱虫灯进行使用。

[0024]优选的，所述定位装置包括方形支撑板，所述方形支撑板的内腔固定连接有螺母，所述螺母的内部活动套接有螺纹杆，所述螺纹杆远离气缸的一端固定连接有圆形支撑板，所述圆形支撑板远离螺纹杆的一端固定连接有环形把手。

[0025]当需要对伸缩支撑装置的位置进行固定时，顺时针拧动螺纹杆，使螺纹杆向右移动，使螺纹杆的右侧与气缸接触，便能将气缸的位置进行固定，逆时针拧动螺纹杆，使螺纹杆向左移动，使螺纹杆的右侧与气缸分离，便能对气缸的位置进行改变，或者将气缸从圆环套内部拔出。

[0026](三)有益效果

[0027]本发明提供了一种野营使用的诱虫设备，具备以下有益效果：

[0028](1)、该通过万有引力改变物体形态的野营设备，滑动诱虫装置可以很方便的收入圆环套的内部，且圆环套位于上球体与下球体的内部，这样可以将滑动诱虫装置收纳保护起来，从而使其在携带的过程中更加方便，减少人们在携带诱虫设备过程中浪费的精力。

[0029](2)、该通过万有引力改变物体形态的野营设备，利用光伏太阳能板以及蓄电池支撑装置可以自己发电储存，无需外界电源，从而在野营使用的过程中更加方便，且上球体加上下球体可以将蓄电池进行保护，提高蓄电池的使用寿命。

[0030](3)、该通过万有引力改变物体形态的野营设备，伸缩支撑装置使设备在携带的过程中更加方便，且伸缩支撑装置使诱虫设备在平原使用的时候，可以将其固定在合适的位置，提高诱虫设备的诱虫效果。

[0031](4)、该通过万有引力改变物体形态的野营设备，滑块上设置的滚轮使滑块在移动的过程中更加的灵活方便，减小了滑块与圆环套之间的摩擦力。

[0032](5)、该通过万有引力改变物体形态的野营设备，当人们在山林间野营时，顶座上设置的连接环，可以将诱虫设备挂在合适的高度，使诱虫设备的灯光传播的距离加长，从而使其诱虫效果提升。

[0033](6)、该通过万有引力改变物体形态的野营设备，螺钉底部设置的半圆形转板，使人们在转动螺钉的时候更加方便，且使人们在转动螺钉的过程中不需要借助其他的工具。

[0034](7)、该通过万有引力改变物体形态的野营设备，圆形槽内部设置的磁铁，在不使用半圆形转板时，可以利用磁铁将半圆形转板的位置进行固定，使半圆形转板不会晃动。

[0035](8)、该通过万有引力改变物体形态的野营设备，定位装置可以将伸缩支撑装置的位置进行固定，保证伸缩支撑装置不会在圆环套的内部滑动，提高诱虫设备固定后的稳定性。

[0036](9)、该通过万有引力改变物体形态的野营设备，利用上球体外部的光伏太阳能板可以将诱虫灯发出的光进行反射，这样可以将诱虫灯发出的光可以传播的更远，提高诱虫灯的诱虫效果。

[0037](10)、该通过万有引力改变物体形态的野营设备，在不使用的时候，利用上球体、下球体以及伸缩支撑装置，使诱虫设备变成一个球下面加上一个把手的形状，使其更方便人们携带，在使用的过程中该诱虫设备在山林以及平原都能将其放置在合适的高度，再配合光伏太阳能板外部玻璃的折射效果，使诱虫灯发出的光可以传播的更远，提高其诱虫效果，且仅仅设置了诱虫灯，达到了防止飞虫乱飞的效果，也减少了对自然界飞虫的伤害。

附图说明

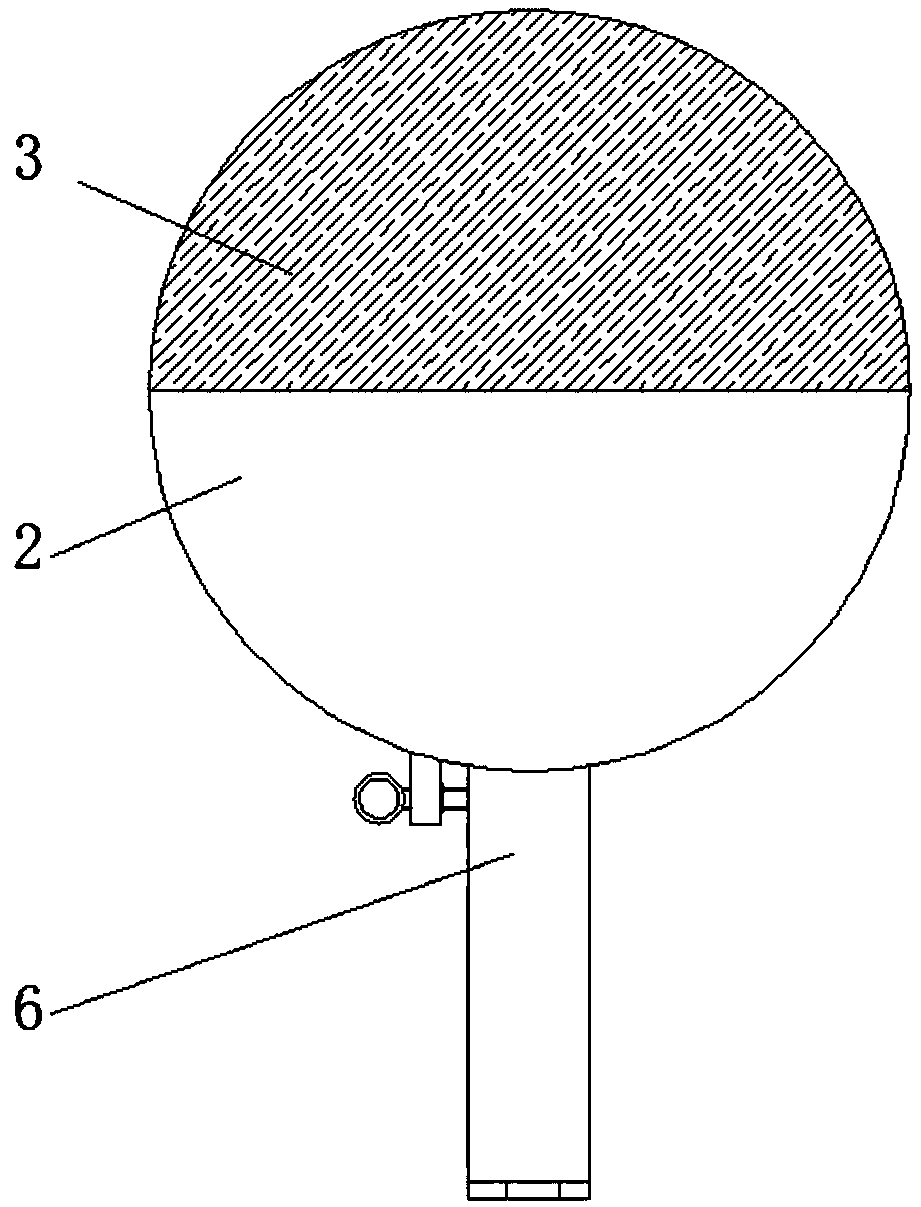

[0038]图1为本发明的正视结构示意图；

[0039]图2为本发明的正面剖视结构示意图；

[0040]图3为本发明图2中的A处局部放大示意图；

[0041]图4为本发明图2中的B处局部放大示意图；

[0042]图5为本发明图4中回形块的正视结构示意图；

[0043]图6为本发明结构图3中滑块的俯视结构示意图；

[0044]图7为本发明图2中伸缩支撑装置的正视结构示意图；

[0045]图8为本发明图7中螺钉的仰视结构示意图；

[0046]图9为本发明图2中的C处局部放大示意图。

[0047]图中：1上球体、2下球体、3光伏太阳能板、4圆环套、5滑动诱虫装置、501第一定位块、502第二定位块、503滑块、5031固定槽、5032 复位弹簧、5033第一固定块、5034固定轴、5035滚轮、5036伸缩杆、504 连接杆、505弹力绳、506弧形支撑杆、507顶座、5071置物槽、5072回形块、5073固定套、5074活动杆、5075限位板、5076方形连接板、5077 连接环、508诱虫灯、509玻璃罩、6伸缩支撑装置、601气缸、602活塞、 603活动柱、604锥形柱、605螺钉、6051圆形槽、6052半圆形转板、6053 磁铁、7蓄电池支撑装置、701弧形固定板、702弧形连接杆、703回形定位板、704蓄电池、8定位装置、801方形支撑板、802螺母、803螺纹杆、 804圆形支撑板、805环形把手。

具体实施方式

[0048]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0049]请参阅图1-9，本发明提供一种技术方案：一种野营使用的诱虫设备，包括上球体1，上球体1的底部螺纹连接有下球体2，上球体1的表面固定连接有光伏太阳能板3，利用上球体1外部的光伏太阳能板3可以将诱虫灯508发出的光进行反射，这样可以将诱虫灯508发出的光可以传播的更远，提高诱虫灯508的诱虫效果，上球体1顶部的活动口处焊接有圆环套 4，圆环套4的底部活动套接在下球体2底部的活动口内部，圆环套4的内部设置有滑动诱虫装置5以及伸缩支撑装置6，滑动诱虫装置5包括两个第一定位块501、第二定位块502以及滑块503，两个第一定位块501对称焊接在圆环套4的两侧，第二定位块502焊接在圆环套4的左侧，滑块503 活动套接在圆环套4的内部，滑块503的两端均焊接有连接杆504，两个连接杆504远离滑块503的一端均贯穿圆环套4的内腔并延伸至圆环套4 的外部，两个连接杆504的底部与两个第一定位块501的顶部之间均通过弹力绳505固定连接，滑块503的顶部通过弧形支撑杆506固定连接有顶座507，顶座507的底部分别固定连接有诱虫灯508以及玻璃罩509，诱虫灯508为黑光灯，玻璃罩509位于诱虫灯508的外部，在圆环套4的两侧开设有与连接杆504大小相适配的活动口，活动口的宽度与连接杆504的宽度相等，弧形支撑杆506的高度加上顶座507的厚度与活动口的长度相等，圆环套4左侧的连接杆504的顶部设置有触点开关，当滑块503向上移动时，会带动顶座507以及连接杆504向上移动，当滑块503向上移动到最顶部时，连接杆504的顶部与活动口的底部相贴合，这时圆环套4左侧的连接杆504顶部的触点开关与第二定位块502接触，使触点开关通电，从而使诱虫灯508通电进行工作，与此同时顶座507也带动诱虫灯508移动到了最顶部，使诱虫灯508露出，使诱虫灯508的光线可以向外传播，在小飞虫飞向诱虫灯508的时候，玻璃罩509可以将小飞虫挡住，避免诱虫灯508被小飞虫撞坏，滑块503外壁的四侧均开设有固定槽5031，每个固定槽5031的内部均焊接有两个复位弹簧5032，两个复位弹簧5032远离固定槽5031。内部的一端焊接有第一固定块5033，每两个第一固定块5033 对应的一侧通过固定轴5034固定连接，固定轴5034的外部通过轴承转动连接有滚轮5035，复位弹簧5032的内部活动套接有伸缩杆5036，伸缩杆 5036的两端分别与固定槽5031的内壁以及第一固定块5033靠近复位弹簧 5032的一侧固定连接，这样可以将滑块503与圆环套4之间的滑动摩擦力，改为滚轮5035与圆环套4之间的滚动摩擦力，且设置的复位弹簧5032可以使滚轮5035在圆环套4内部移动的过程中更加稳定，伸缩杆5036则可以对滚轮5035的活动方向进行限定，滑块503上设置的滚轮5035使滑块 503在移动的过程中更加的灵活方便，减小了滑块503与圆环套4之间的摩擦力，顶座507的顶部开设有置物槽5071，置物槽5071内壁的底部固定连接有回形块5072，回形块5072的顶部的内腔固定连接有固定套5073，固定套5073的内部活动套接有活动杆5074，活动杆5074的底部固定连接有限位板5075，活动杆5074远离限位板5075的一端固定连接有方形连接板5076，方形连接板5076的顶部固定连接有连接环5077，在山林内部野营时，可以向上拉起连接环5077，使连接环5077位于置物槽5071的外部，这样可以容易的将连接环5077挂在山林间的某个树杈上，使诱虫设备高度更加合适，提高其诱虫效果，当利用连接环5077将设备挂在树杈上后，设备中的蓄电池704等较重物体，在重力的推动下，会克服弹力绳505的弹力以及装置之间的摩擦力，使上球体1、下球体2以及圆环套4向下移动，相对与上球体1来说，顶座507带动滑块503向上进行移动，当滑块503 移动到最顶部后，利用连接杆504与圆环套4侧面活动口壁之间的相对力，将滑块503与圆环套4的位置进行固定，从而对诱虫灯508与上球体1之间的位置进行固定，在不需要将诱虫设备挂起的时候，将诱虫设备放好，利用重力可以将连接环5077收纳在置物槽5071的内部，使整个诱虫设备看起来进行美观，且减少诱虫设备凸起的菱角，可以很大程度的避免人身伤害，提高人身安全，滑动诱虫装置5可以很方便的收入圆环套4的内部，且圆环套4位于上球体1与下球体2的内部，这样可以将滑动诱虫装置5 收纳保护起来，从而使其在携带的过程中更加方便，减少人们在携带诱虫设备过程中浪费的精力，当人们在山林间野营时，顶座507上设置的连接环5077，可以将诱虫设备挂在合适的高度，使诱虫设备的灯光传播的距离加长，从而使其诱虫效果提升，伸缩支撑装置6包括气缸601，气缸601 活动套接在圆环套4的内部，气缸601的内部活动套接有活塞602，活塞 602的顶部焊接有活动柱603，且活动柱603位于气缸601的内部，活动柱 603的顶部焊接有锥形柱604，气缸601的底部螺纹连接有螺钉605，利用螺钉605可以将气缸601的一端进行密封，保证气缸601内部的气体数量不会进行变化，从而通过气压对活塞602的位置进行固定，气缸601内壁的底部开设有与螺钉605相适配的螺纹，需要改变伸缩支撑装置6的长度时，先拧动螺钉605，使螺钉605与气缸601分离，然后拉动活动柱603，使活塞602的位置进行改变，当长度调整合适后，将螺钉605在拧入气缸 601的一端，将气缸601的一端封闭，这样利用气缸601内部的气压对活塞602的位置进行固定，对活动柱603的位置进行固定，从而对伸缩装置 6的长度进行固定，这样在草地平原上野营时，利用锥形柱604将活动柱 603插入土地内部，然后将圆环套4套接在气缸601的外部，套接在气缸 601外部的圆环套4在重力的作用下会向下移动，当气缸601与滑块503 接触后，对滑块503的位置进行固定，使滑块503不会在向下移动，但是设备中的蓄电池704等较重物体，在重力的推动下，会克服弹力绳505的弹力以及装置之间的摩擦力，使上球体1、下球体2以及圆环套4继续向下移动，相对与上球体1来说，滑块503带动顶座507向上进行移动，当滑块503移动到最顶部后，利用连接杆504与圆环套4侧面活动口壁之间的相对力，将滑块503与圆环套4的位置进行固定，从而对诱虫灯508与上球体1之间的位置进行固定，这样可以利用伸缩支撑装置6的高度来改变诱虫设备的放置高度，使诱虫设备的高度更加合适，提高诱虫设备的诱虫效果，螺钉605的底部开设有圆形槽6051，圆形槽6051的内壁通过合页铰接有半圆形转板6052，半圆形转板6052由铁材料制成，螺钉605底部设置的半圆形转板6502，使人们在转动螺钉605的时候更加方便，且使人们在转动螺钉605的过程中不需要借助其他的工具，圆形槽6051的内部固定连接有两个磁铁6053，圆形槽6501内部设置的磁铁6053，在不使用半圆形转板6052时，可以利用磁铁6053将半圆形转板6052的位置进行固定，使半圆形转板6052不会晃动，在需要转动螺钉605的时候，先将贴合在圆形槽6051内壁的半圆形转板6052向下掰动，使半圆形转板6052竖直方向放置后，再通过半圆形转板6052来转动螺钉605，使人们在转动螺钉 605的时候不需要借助工具，从而使人们在转动螺钉605的时候更加方便，在不需要转动螺钉605的时候，设置的磁铁6053利用磁性可以将半圆形转板6502吸附在圆形槽6051的内部，将半圆形转板6502的位置进行固定，伸缩支撑装置6使设备在携带的过程中更加方便，且伸缩支撑装置6使诱虫设备在平原使用的时候，可以将其固定在合适的位置，提高诱虫设备的诱虫效果，圆环套4的外部设置有蓄电池支撑装置7，蓄电池支撑装置7 包括四个弧形固定板701，四个弧形固定板701对称焊接在圆环套4外壁的四侧，弧形固定板701的顶部固定连接有弧形连接杆702弧形连接杆702 的顶部焊连接在上球体1内壁的顶部，弧形固定板701的底部固定连接有回形定位板703，回形定位板703的内部设置有蓄电池704，利用弧形固定板701、弧形连接杆702以及回形定位板703等可以对蓄电池704的位置进行固定，蓄电池704可以将光伏太阳能板3发出的电进行储存，供诱虫灯508进行使用，利用光伏太阳能板3以及蓄电池支撑装置7可以自己发电储存，无需外界电源，从而在野营使用的过程中更加方便，且上球体1 加上下球体2可以将蓄电池704进行保护，提高蓄电池704的使用寿命，下球体2的底部固定连接有定位装置8，定位装置8包括方形支撑板801，方形支撑板801的内腔固定连接有螺母802，螺母802的内部活动套接有螺纹杆803，螺纹杆803远离气缸601的一端固定连接有圆形支撑板804，圆形支撑板804远离螺纹杆803的一端固定连接有环形把手805，当需要对伸缩支撑装置6的位置进行固定时，顺时针拧动螺纹杆803，使螺纹杆 803向右移动，使螺纹杆803的右侧与气缸601接触，便能将气缸601的位置进行固定，逆时针拧动螺纹杆803，使螺纹杆803向左移动，使螺纹杆803的右侧与气缸601分离，便能对气缸601的位置进行改变，或者将气缸601从圆环套4内部拔出，定位装置8可以将伸缩支撑装置6的位置进行固定，保证伸缩支撑装置6不会在圆环套4的内部滑动，提高诱虫设备固定后的稳定性，在不使用的时候，利用上球体1、下球体2以及伸缩支撑装置6，使诱虫设备变成一个球下面加上一个把手的形状，使其更方便人们携带，在使用的过程中该诱虫设备在山林以及平原都能将其放置在合适的高度，再配合光伏太阳能板3外部玻璃的折射效果，使诱虫灯508 发出的光可以传播的更远，提高其诱虫效果，且仅仅设置了诱虫灯508，达到了防止飞虫乱飞的效果，也减少了对自然界飞虫的伤害。

[0050]文中的连接杆504以及弧形支撑杆506均为空心杆，这样内部方便设置电线，文中将触点开关设置在圆环套4左侧的连接杆504上，触点开关的输入端与蓄电池704的输出端通过电线连接，触点开关的输出端与诱虫灯508的输入端通过电线连接，且蓄电池704上设置了USB充电插口，方便对蓄电池704进行充电。
