本发明公开了一种用于浴场鹅卵石的清洗装置，涉及鹅卵石技术领域。该用于浴场鹅卵石的清洗装置，包括机体，其特征在于：所述机体的内腔中部设置有箱体，且箱体的前后两侧分别与机体内壁的前后两侧固定连接，所述箱体左侧的中部固定安装有旋转电机，且旋转电机的输出轴贯穿机体的左侧并与联合翻动机构固定连接，所述联合翻动机构内固定连接有三根转杆。该用于浴场鹅卵石的清洗装置，通过在机体内设置联合翻动机构，以及从动机构的配合设置，有效翻动了箱体内的鹅卵石，并通过清洗烘干机构的配合设置对鹅卵石分步进行清洗以及烘干的工序，解决了现有技术中缺少一种用于浴场鹅卵石的清洗装置的问题。
权利要求
1.一种用于浴场鹅卵石的清洗装置，包括机体(1)，其特征在于：所述机体(1)的内腔中部设置有箱体(2)，且箱体(2)的前后两侧分别与机体(1)内壁的前后两侧固定连接，所述箱体(2)左侧的中部固定安装有旋转电机(3)，且旋转电机(3)的输出轴贯穿机体(1)的左侧并与联合翻动机构(4)固定连接，所述联合翻动机构(4)内固定连接有三根转杆(5)，且三根转杆(5)远离联合翻动机构(4)的一端均贯穿箱体(2)的左右两侧并与从动机构(6)固定连接，三根所述转杆(5)上均套接有转板(7)，且转板(7)上开设有矩形槽(8)，所述矩形槽(8)的前后两侧分别贯穿转板(7)的前后两侧；所述联合翻动机构(4)的上方设置有上部传动机构(9)，且上部传动机构(9)固定安装在机体(1)内左壁的顶部，所述上部传动机构(9)的右侧设置有清洗烘干机构(10)，且清洗烘干机构(10)设置在机体(1)内顶部的中部，所述联合翻动机构(4)的下方设置有下部传动机构(11)，且下部传动机构(11)固定安装在机体(1)内底部的左侧；所述箱体(2)的内底部嵌有滤网(12)，且滤网(12)的底部贯穿箱体(2)的底部，所述滤网(12)的下方设置有框板(13)，且框板(13)顶部的左侧开设有滑槽(14)，所述滑槽(14)内滑动连接有滑动片(15)，且滑动片(15)的顶部固定连接有推动块(16)，所述推动块(16)的顶部与滤网(12)的底部紧密贴合，且推动块(16)的左侧固定连接有连接件(17)，所述框板(13)内右壁的底部嵌有排水网(18)，且排水网(18)的右侧贯穿框板(13)的右侧，所述排水网(18)的右侧设置有排水管(19)，所述框板(13)的下方开设有排水渠(24)，且排水渠(24)开设在机体(1)的内底部上，所述排水渠(24)与排水管(19)连通，且排水管(19)的右端贯穿机体(1)右侧的底部，所述机体(1)正面的顶部固定连接有入料框(20)，且入料框(20)与箱体(2)的内腔顶部连通，所述机体(1)正面的底部固定连接有出料框(21)，且出料框(21)的内腔与箱体(2)的内腔底部连通，所述出料框(21)的顶部铰接有框盖(22)，且框盖(22)顶部的中部固定连接有提手(23)，所述机体(1)正面的底部铰接有密封板(25)，且密封板(25)贯穿机体(1)的正面和框板(13)的正面。
2.根据权利要求1所述的一种用于浴场鹅卵石的清洗装置，其特征在于：所述联合翻动机构(4)包括主动齿轮(41)、第一齿环(42)、第一齿轮(43)、第二齿轮(44)、从动轴(45)、圆板(46)、辅助轮(47)和内环槽(48)，所述旋转电机(3)的输出轴上套接有主动齿轮(41)，所述机体(1)内左壁的顶部固定连接有第一齿环(42)，所述旋转电机(3)的输出轴与第一齿轮(43)固定连接，且第一齿轮(43)的侧表面与第二齿轮(44)的侧表面啮合，所述第二齿轮(44)的轴心处横向穿插有从动轴(45)，且从动轴(45)的左端上套接有辅助轮(47)，所述从动轴(45)远离辅助轮(47)的一端通过联轴器与转杆(5)的左端固定连接，所述第一齿环(42)内腔的左侧套装有圆盘(46)，且圆盘(46)的右侧开设有内环槽(48)，所述内环槽(48)内滑动连接有辅助轮(47)。
3.根据权利要求1所述的一种用于浴场鹅卵石的清洗装置，其特征在于：所述从动机构(6)包括第二齿环(61)、球轴(62)、销轴(63)、辅助齿盘(64)和从动齿轮(65)，所述第二齿环(61)固定连接在机体(1)内右壁的中部，且第二齿环(61)内右壁的中部嵌有球轴(62)，所述球轴(62)内插接有销轴(63)的右端，且销轴(63)的左端固定连接有辅助齿盘(64)，所述辅助齿盘(64)的侧表面与三个从动齿轮(65)啮合，且三个从动齿轮(65)均与第二齿环(61)的内表面啮合，三个所述从动齿轮(65)内分别插接有三根转杆(5)的右端。
4.根据权利要求1所述的一种用于浴场鹅卵石的清洗装置，其特征在于：所述上部传动机构(9)包括通槽(91)、第一纵向锥形齿轮(92)、中心轴(93)、第一横向锥形齿轮(94)、辅助轴(95)、固定板(96)、支撑件(97)和横向传动齿轮(98)。
5.根据权利要求4所述的一种用于浴场鹅卵石的清洗装置，其特征在于：所述通槽(91)开设在机体(1)与旋转电机(3)的连接处，且通槽(91)内腔的顶部设置有第一纵向锥形齿轮(92)，所述第一纵向锥形齿轮(92)的底部与主动齿轮(41)的顶部啮合，且第一纵向锥形齿轮(92)的轴心处横向穿插有中心轴(93)，所述中心轴(93)的左右两端分别与通槽(91)内壁的左右两侧活动连接，所述第一纵向锥形齿轮(92)的顶部与第一横向锥形齿轮(94)的左侧啮合，且第一横向锥形齿轮(94)的轴心处穿插有辅助轴(95)，所述辅助轴(95)的顶部与固定板(96)的底部活动连接，且固定板(96)的左侧与机体(1)内左壁的顶部固定连接，所述辅助轴(95)的底部与支撑件(97)的顶部活动连接，且支撑件(97)的左侧与机体(1)内左壁的顶部固定连接，所述第一横向锥形齿轮(94)的顶部与横向传动齿轮(98)的底部固定连接，且横向传动齿轮(98)套接在辅助轴(95)上。
6.根据权利要求1所述的一种用于浴场鹅卵石的清洗装置，其特征在于：所述清洗烘干机构(10)包括从动齿盘(1001)、喷头(1002)、环形槽(1003)、固定柱(1004)、导水管(1005)、第一轴承(1006)、第二轴承(1007)、三通管(1008)、水泵(1009)、暖风机(1010)和控制阀(1011)。
7.根据权利要求6所述的一种用于浴场鹅卵石的清洗装置，其特征在于：所述从动齿盘(1001)的左侧与横向传动齿轮(98)的右侧啮合，且从动齿盘(1001)的底部固定连接有喷头(1002)，所述喷头(1002)与从动齿盘(1001)的内腔连通，且从动齿盘(1001)的顶部开设有环形槽(1003)，所述环形槽(1003)的内壁与固定柱(1004)的侧表面滑动连接，且固定柱(1004)的顶端与机体(1)的内顶部固定连接，所述从动齿盘(1001)顶部的中部与导水管(1005)的底端固定连接，且导水管(1005)与从动齿盘(1001)的内腔连通，所述导水管(1005)上套接有第一轴承(1006)，且第一轴承(1006)的顶部与机体(1)的内顶部固定连接，所述导水管(1005)的顶端套接有第二轴承(1007)，且第二轴承(1007)镶嵌在机体(1)的顶部内，所述导水管(1005)的顶端与三通管(1008)的底端连通，且三通管(1008)的左右两端分别与水泵(1009)的出水口和暖风机(1010)的出风口连通，所述三通管(1008)的左右两端上均设置有控制阀(1011)。
8.根据权利要求4所述的一种用于浴场鹅卵石的清洗装置，其特征在于：所述下部传动机构(11)包括第二纵向锥形齿轮(111)、轴承座(112)、第二横向锥形齿轮(113)、连接块(114)和连接杆(115)，所述第二纵向锥形齿轮(111)活动安装在通槽(91)的内腔底部，且第二纵向锥形齿轮(111)的顶部与主动齿轮(41)的底部啮合，所述机体(1)内底部的左侧与轴承座(112)的底部固定连接，且轴承座(112)上套接有第二横向锥形齿轮(113)，所述第二横向锥形齿轮(113)的左侧与第二纵向锥形齿轮(111)的右侧啮合，且第二横向锥形齿轮(113)顶部的一侧固定连接有连接块(114)，所述连接块(114)上套接有连接杆(115)的一端，且连接杆(115)的另一端套接在连接件(17)上。
说明书
一种用于浴场鹅卵石的清洗装置
技术领域
[0001]本发明涉及鹅卵石技术领域，具体为一种用于浴场鹅卵石的清洗装置。
背景技术
[0002]鹅卵石是一种纯天然的石材，由于其光滑的触感以及较好的导热效果，在现代生活中被广泛应用于浴场以及洗浴中心。
[0003]鹅卵石在浴场中作为一种特色石床被普遍使用，通过鹅卵石将地板下方发热装置产生的热能传导至人体表面，同时配合鹅卵石大小不一的形状对躺在鹅卵石堆上的人起到了按摩的功效，但长期使用后人体表面的皮屑以及各种灰尘污垢极易残留在鹅卵石表面，而现有技术中缺少用于浴场的鹅卵石清洗装置，通过人力清洗将耗费大量时间以及劳动力。
发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种用于浴场鹅卵石的清洗装置，解决了现有技术中缺少用于浴场鹅卵石清洗装置的问题。
[0006](二)技术方案
[0007]为实现以上目的，本发明通过以下技术方案予以实现：一种用于浴场鹅卵石的清洗装置，包括机体，其特征在于：所述机体的内腔中部设置有箱体，且箱体的前后两侧分别与机体内壁的前后两侧固定连接，所述箱体左侧的中部固定安装有旋转电机，且旋转电机的输出轴贯穿机体的左侧并与联合翻动机构固定连接，所述联合翻动机构内固定连接有三根转杆，且三根转杆远离联合翻动机构的一端均贯穿箱体的左右两侧并与从动机构固定连接，三根所述转杆上均套接有转板，且转板上开设有矩形槽，所述矩形槽的前后两侧分别贯穿转板的前后两侧。
[0008]所述联合翻动机构的上方设置有上部传动机构，且上部传动机构固定安装在机体内左壁的顶部，所述上部传动机构的右侧设置有清洗烘干机构，且清洗烘干机构设置在机体内顶部的中部，所述联合翻动机构的下方设置有下部传动机构，且下部传动机构固定安装在机体内底部的左侧。
[0009]所述箱体的内底部嵌有滤网，且滤网的底部贯穿箱体的底部，所述滤网的下方设置有框板，且框板顶部的左侧开设有滑槽，所述滑槽内滑动连接有滑动片，且滑动片的顶部固定连接有推动块，所述推动块的顶部与滤网的底部紧密贴合，且推动块的左侧固定连接有连接件，所述框板内右壁的底部嵌有排水网，且排水网的右侧贯穿框板的右侧，所述排水网的右侧设置有排水管，所述框板的下方开设有排水渠，且排水渠开设在机体的内底部上，所述排水渠与排水管连通，且排水管的右端贯穿机体右侧的底部，所述机体正面的顶部固定连接有入料框，且入料框与箱体的内腔顶部连通，所述机体正面的底部固定连接有出料框，且出料框的内腔与箱体的内腔底部连通，所述出料框的顶部铰接有框盖，且框盖顶部的中部固定连接有提手，所述机体正面的底部铰接有密封板，且密封板贯穿机体的正面和框板的正面。
[0010]优选的，所述联合翻动机构包括主动齿轮、第一齿环、第一齿轮、第二齿轮、从动轴、圆板、辅助轮和内环槽，所述旋转电机的输出轴上套接有主动齿轮，所述机体内左壁的顶部固定连接有第一齿环，所述旋转电机的输出轴与第一齿轮固定连接，且第一齿轮的侧表面与第二齿轮的侧表面啮合，所述第二齿轮的轴心处横向穿插有从动轴，且从动轴的左端上套接有辅助轮，所述从动轴远离辅助轮的一端通过联轴器与转杆的左端固定连接，所述第一齿环内腔的左侧套装有圆盘，且圆盘的右侧开设有内环槽，所述内环槽内滑动连接有辅助轮。
[0011]优选的，所述从动机构包括第二齿环、球轴、销轴、辅助齿盘和从动齿轮，所述第二齿环固定连接在机体内右壁的中部，且第二齿环内右壁的中部嵌有球轴，所述球轴内插接有销轴的右端，且销轴的左端固定连接有辅助齿盘，所述辅助齿盘的侧表面与三个从动齿轮啮合，且三个从动齿轮均与第二齿环的内表面啮合，三个所述从动齿轮内分别插接有三根转杆的右端。
[0012]优选的，所述上部传动机构包括通槽、第一纵向锥形齿轮、中心轴、第一横向锥形齿轮、辅助轴、固定板、支撑件和横向传动齿轮。
[0013]优选的，所述通槽开设在机体与旋转电机的连接处，且通槽内腔的顶部设置有第一纵向锥形齿轮，所述第一纵向锥形齿轮的底部与主动齿轮的顶部啮合，且第一纵向锥形齿轮的轴心处横向穿插有中心轴，所述中心轴的左右两端分别与通槽内壁的左右两侧活动连接，所述第一纵向锥形齿轮的顶部与第一横向锥形齿轮的左侧啮合，且第一横向锥形齿轮的轴心处穿插有辅助轴，所述辅助轴的顶部与固定板的底部活动连接，且固定板的左侧与机体内左壁的顶部固定连接，所述辅助轴的底部与支撑件的顶部活动连接，且支撑件的左侧与机体内左壁的顶部固定连接，所述第一横向锥形齿轮的顶部与横向传动齿轮的底部固定连接，且横向传动齿轮套接在辅助轴上。
[0014]优选的，所述清洗烘干机构包括从动齿盘、喷头、环形槽、固定柱、导水管、第一轴承、第二轴承、三通管、水泵、暖风机和控制阀。
[0015]优选的，所述从动齿盘的左侧与横向传动齿轮的右侧啮合，且从动齿盘的底部固定连接有喷头，所述喷头与从动齿盘的内腔连通，且从动齿盘的顶部开设有环形槽，所述环形槽的内壁与固定柱的侧表面滑动连接，且固定柱的顶端与机体的内顶部固定连接，所述从动齿盘顶部的中部与导水管的底端固定连接，且导水管与从动齿盘的内腔连通，所述导水管上套接有第一轴承，且第一轴承的顶部与机体的内顶部固定连接，所述导水管的顶端套接有第二轴承，且第二轴承镶嵌在机体的顶部内，所述导水管的顶端与三通管的底端连通，且三通管的左右两端分别与水泵的出水口和暖风机的出风口连通，所述三通管的左右两端上均设置有控制阀。
[0016]优选的，所述下部传动机构包括第二纵向锥形齿轮、轴承座、第二横向锥形齿轮、连接块和连接杆，所述第二纵向锥形齿轮活动安装在通槽的内腔底部，且第二纵向锥形齿轮的顶部与主动齿轮的底部啮合，所述机体内底部的左侧与轴承座的底部固定连接，且轴承座上套接有第二横向锥形齿轮，所述第二横向锥形齿轮的左侧与第二纵向锥形齿轮的右侧啮合，且第二横向锥形齿轮顶部的一侧固定连接有连接块，所述连接块上套接有连接杆的一端，且连接杆的另一端套接在连接件上。
[0017](三)有益效果
[0018]本发明提供了一种用于浴场鹅卵石的清洗装置。具备以下有益效果：
[0019](1)、该用于浴场鹅卵石的清洗装置，通过在机体内设置联合翻动机构，以及从动机构的配合设置，从而能够通过旋转电机运作带动转杆和转板在以主动齿轮为圆心公转的同时自转，有效翻动了箱体内的鹅卵石，并通过清洗烘干机构的配合设置对鹅卵石分步进行清洗以及烘干的工序，有效去除了鹅卵石表面的人体皮屑以及灰尘污垢，在节省人力的同时提高了对鹅卵石的清洗效率，从而解决了现有技术中缺少一种用于浴场鹅卵石的清洗装置的问题。
[0020](2)、该用于浴场鹅卵石的清洗装置，通过设置上部传动机构，以及清洗烘干机构内从动齿盘的配合设置，从而能够通过旋转电机运作带动从动齿盘转动，同时通过从动齿盘上喷头的配合设置，能够使喷头喷出的水柱或者气柱在喷出后呈一定倾斜角度，从而能够对鹅卵石的顶面以及侧表面进行充分的冲洗和烘干，有效提高了该装置对鹅卵石的清洁效果。
[0021](3)、该用于浴场鹅卵石的清洗装置，通过设置联合翻动机构，以及上部传动机构与下部传动机构的配合设置，从而能够仅通过旋转电机运作驱动该装置内部机构的转动，极大地降低了该装置的能耗，有效提高了该装置的节能环保性，同时省去了大量人工操作的部分，有效提高了该装置的使用便捷性。
[0022](4)、该用于浴场鹅卵石的清洗装置，通过在清洗烘干机构内设置三通管，以及控制阀的配合设置，从而便于使用者控制三通管左右两端的开合状态，从而能够在水泵运作时封闭三通管与暖气机连通的一端，也可在暖气机运作时封闭三通管与水泵连通的一端，有效保证了清洗烘干机构的正常使用。
[0023](5)、该用于浴场鹅卵石的清洗装置，通过在转板上开设矩形槽，从而能够使转板在公转且自转的同时将部分鹅卵石卡在矩形槽内进行翻动，有效避免了由于鹅卵石表面过于光滑导致转板无法翻动鹅卵石的情况出现，从而提高了该装置对鹅卵石清洗的针对性，有效保证了该装置对鹅卵石的清洗效果。
[0024](6)、该用于浴场鹅卵石的清洗装置，通过设置从动机构，从而能够有效带动转杆配合联合翻动机构的转动，保证了该装置的结构设计合理性，同时能够仅通过联合翻动机构运作带动转杆以及转板公转且自转，有效降低了该装置的能耗，提高了该装置的节能环保效果。
[0025](7)、该用于浴场鹅卵石的清洗装置，通过在箱体底部镶嵌滤网，从而能够有效将鹅卵石清洗过程中由于碰撞产生的碎屑排至框板内，同时通过下部传动机构的配合设置带动连接杆运作并推动推动块移动，从而使推动块通过滑动片沿着滑槽滑动并将积攒在框板内底部上的碎屑推至框板内腔的一侧，同时通过打开密封板，方便使用者清理框板内的碎屑，有效提高了该装置的使用便捷性。
[0026](8)、该用于浴场鹅卵石的清洗装置，通过在框板下方设置排水渠，以及框板上排水网的配合设置，从而能够有效将框板内的水体经由排水网排至排水管内，同时可通过排水渠将框板内渗出的水体排入排水管内，从而通过排水管将该装置产生的废水排至机体外部，保证了该装置的结构设计合理性。
附图说明

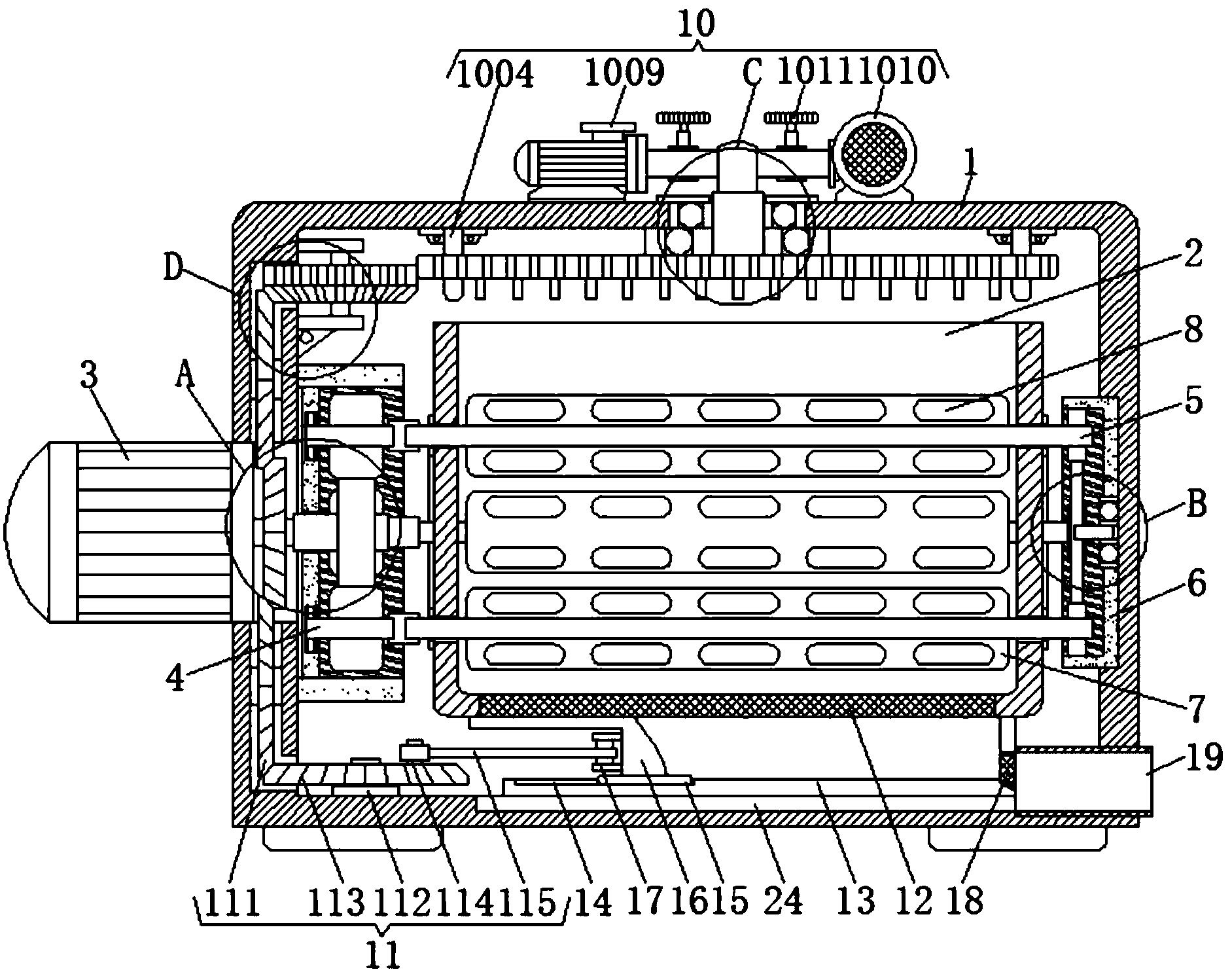

[0027]图1为本发明结构示意图；
[0028]图2为本发明结构正视图；
[0029]图3为本发明图1中的A处结构放大图；
[0030]图4为本发明图1中的B处结构放大图；
[0031]图5为本发明图1中的C处结构放大图；
[0032]图6为本发明图1中的D处结构放大图；
[0033]图7为本发明从动齿盘的仰视图。
[0034]图中：1机体、2箱体、3旋转电机、4联合翻动机构、5转杆、6从动机构、7转板、8矩形槽、9上部传动机构、10清洗烘干机构、11下部传动机构、12滤网、13框板、14滑槽、15滑动片、16推动块、17连接件、18排水网、19排水管、20入料框、21出料框、22框盖、23提手、24排水渠、25密封板、41主动齿轮、42第一齿环、43第一齿轮、44第二齿轮、45从动轴、46圆板、47辅助轮、48内环槽、61第二齿环、62球轴、63销轴、64辅助齿盘、65从动齿轮、91通槽、92第一纵向锥形齿轮、93中心轴、94第一横向锥形齿轮、95辅助轴、96固定板、97支撑件、98横向传动齿轮、1001从动齿盘、1002喷头、1003环形槽、1004固定柱、1005导水管、1006第一轴承、1007第二轴承、1008三通管、1009水泵、1010暖风机、1011控制阀、111第二纵向锥形齿轮、112轴承座、113第二横向锥形齿轮、114连接块、115连接杆。
具体实施方式
[0035]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0036]所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。
[0037]请参阅图1-7，本发明提供一种技术方案：一种用于浴场鹅卵石的清洗装置，包括机体1，机体1的内腔中部设置有箱体2，且箱体2的前后两侧分别与机体1内壁的前后两侧固定连接，箱体2左侧的中部固定安装有旋转电机3，且旋转电机3的输出轴贯穿机体1的左侧并与联合翻动机构4固定连接，联合翻动机构4内固定连接有三根转杆5，且三根转杆5远离联合翻动机构4的一端均贯穿箱体2的左右两侧并与从动机构6固定连接，通过设置从动机构6，从而能够有效带动转杆5配合联合翻动机构4的转动，保证了该装置的结构设计合理性，同时能够仅通过联合翻动机构4运作带动转杆5以及转板7公转且自转，有效降低了该装置的能耗，提高了该装置的节能环保效果，箱体2的左右两侧上均开设有与三根转杆5相匹配的圆环槽，三根转杆5上均套接有转板7，且转板7上开设有矩形槽8，矩形槽8的前后两侧分别贯穿转板7的前后两侧，通过在转板7上开设矩形槽8，从而能够使转板7在公转且自转的同时将部分鹅卵石卡在矩形槽8内进行翻动，有效避免了由于鹅卵石表面过于光滑导致转板7无法翻动鹅卵石的情况出现，从而提高了该装置对鹅卵石清洗的针对性，有效保证了该装置对鹅卵石的清洗效果。
[0038]联合翻动机构4的上方设置有上部传动机构9，且上部传动机构9固定安装在机体1内左壁的顶部，上部传动机构9的右侧设置有清洗烘干机构10，且清洗烘干机构10设置在机体1内顶部的中部，联合翻动机构4的下方设置有下部传动机构11，且下部传动机构11固定安装在机体1内底部的左侧，通过设置联合翻动机构4，以及上部传动机构9与下部传动机构11的配合设置，从而能够仅通过旋转电机3运作驱动该装置内部机构的转动，极大地降低了该装置的能耗，有效提高了该装置的节能环保性，同时省去了大量人工操作的部分，有效提高了该装置的使用便捷性。
[0039]箱体2的内底部嵌有滤网12，且滤网12的底部贯穿箱体2的底部，滤网12的下方设置有框板13，且框板13顶部的左侧开设有滑槽14，滑槽14内滑动连接有滑动片15，且滑动片15的顶部固定连接有推动块16，推动块16的顶部与滤网12的底部紧密贴合，且推动块16的左侧固定连接有连接件17，框板13内右壁的底部嵌有排水网18，且排水网18的右侧贯穿框板13的右侧，排水网18的右侧设置有排水管19，框板13的下方开设有排水渠24，且排水渠24开设在机体1的内底部上，排水渠24与排水管19连通，且排水管19的右端贯穿机体1右侧的底部，通过在框板13下方设置排水渠24，以及框板13上排水网18的配合设置，从而能够有效将框板13内的水体经由排水网18排至排水管19内，同时可通过排水渠24将框板13内渗出的水体排入排水管19内，从而通过排水管19将该装置产生的废水排至机体1外部，保证了该装置的结构设计合理性，机体1正面的顶部固定连接有入料框20，且入料框20与箱体2的内腔顶部连通，机体1正面的底部固定连接有出料框21，且出料框21的内腔与箱体2的内腔底部连通，出料框21的顶部铰接有框盖22，且框盖22顶部的中部固定连接有提手23，机体1正面的底部铰接有密封板25，且密封板25贯穿机体1的正面和框板13的正面。
[0040]联合翻动机构4包括主动齿轮41、第一齿环42、第一齿轮43、第二齿轮44、从动轴45、圆板46、辅助轮47和内环槽48，旋转电机3的输出轴上套接有主动齿轮41，机体1内左壁的顶部固定连接有第一齿环42，旋转电机3的输出轴与第一齿轮43固定连接，且第一齿轮43的侧表面与第二齿轮44的侧表面啮合，第二齿轮44的轴心处横向穿插有从动轴45，且从动轴45的左端上套接有辅助轮47，从动轴45远离辅助轮47的一端通过联轴器与转杆5的左端固定连接，第一齿环42内腔的左侧套装有圆盘46，且圆盘46的右侧开设有内环槽48，内环槽48内滑动连接有辅助轮47，通过在机体1内设置联合翻动机构4，以及从动机构6的配合设置，从而能够通过旋转电机3运作带动转杆5和转板7在以主动齿轮41为圆心公转的同时自转，有效翻动了箱体2内的鹅卵石，并通过清洗烘干机构10的配合设置对鹅卵石分步进行清洗以及烘干的工序，有效去除了鹅卵石表面的人体皮屑以及灰尘污垢，在节省人力的同时提高了对鹅卵石的清洗效率，从而解决了现有技术中缺少一种用于浴场鹅卵石的清洗装置的问题。
[0041]从动机构6包括第二齿环61、球轴62、销轴63、辅助齿盘64和从动齿轮65，第二齿环61固定连接在机体1内右壁的中部，且第二齿环61内右壁的中部嵌有球轴62，球轴62内插接有销轴63的右端，且销轴63的左端固定连接有辅助齿盘64，辅助齿盘64的侧表面与三个从动齿轮65啮合，且三个从动齿轮65均与第二齿环61的内表面啮合，三个从动齿轮65内分别插接有三根转杆5的右端。
[0042]上部传动机构9包括通槽91、第一纵向锥形齿轮92、中心轴93、第一横向锥形齿轮94、辅助轴95、固定板96、支撑件97和横向传动齿轮98，通槽91开设在机体1与旋转电机3的连接处，且通槽91内腔的顶部设置有第一纵向锥形齿轮92，第一纵向锥形齿轮92的底部与主动齿轮41的顶部啮合，且第一纵向锥形齿轮92的轴心处横向穿插有中心轴93，中心轴93的左右两端分别与通槽91内壁的左右两侧活动连接，第一纵向锥形齿轮92的顶部与第一横向锥形齿轮94的左侧啮合，且第一横向锥形齿轮94的轴心处穿插有辅助轴95，辅助轴95的顶部与固定板96的底部活动连接，且固定板96的左侧与机体1内左壁的顶部固定连接，辅助轴95的底部与支撑件97的顶部活动连接，且支撑件97的左侧与机体1内左壁的顶部固定连接，第一横向锥形齿轮94的顶部与横向传动齿轮98的底部固定连接，且横向传动齿轮98套接在辅助轴95上。
[0043]清洗烘干机构10包括从动齿盘1001、喷头1002、环形槽1003、固定柱1004、导水管1005、第一轴承1006、第二轴承1007、三通管1008、水泵1009、暖风机1010和控制阀1011，从动齿盘1001的左侧与横向传动齿轮98的右侧啮合，且从动齿盘1001的底部固定连接有喷头1002，喷头1002与从动齿盘1001的内腔连通，且从动齿盘1001的顶部开设有环形槽1003，通过设置上部传动机构9，以及清洗烘干机构10内从动齿盘1001的配合设置，从而能够通过旋转电机3运作带动从动齿盘1001转动，同时通过从动齿盘1001上喷头1002的配合设置，能够使喷头1002喷出的水柱或者气柱在喷出后呈一定倾斜角度，从而能够对鹅卵石的顶面以及侧表面进行充分的冲洗和烘干，有效提高了该装置对鹅卵石的清洁效果，环形槽1003的内壁与固定柱1004的侧表面滑动连接，且固定柱1004的顶端与机体1的内顶部固定连接，从动齿盘1001顶部的中部与导水管1005的底端固定连接，且导水管1005与从动齿盘1001的内腔连通，导水管1005上套接有第一轴承1006，且第一轴承1006的顶部与机体1的内顶部固定连接，导水管1005的顶端套接有第二轴承1007，且第二轴承1007镶嵌在机体1的顶部内，导水管1005的顶端与三通管1008的底端连通，且三通管1008的左右两端分别与水泵1009的出水口和暖风机1010的出风口连通，三通管1008的左右两端上均设置有控制阀1011，通过在清洗烘干机构10内设置三通管1008，以及控制阀1011的配合设置，从而便于使用者控制三通管1008左右两端的开合状态，从而能够在水泵1009运作时封闭三通管1008与暖气机1010连通的一端，也可在暖气机1010运作时封闭三通管1008与水泵1009连通的一端，有效保证了清洗烘干机构10的正常使用。
[0044]下部传动机构11包括第二纵向锥形齿轮111、轴承座112、第二横向锥形齿轮113、连接块114和连接杆115，第二纵向锥形齿轮111活动安装在通槽91的内腔底部，且第二纵向锥形齿轮111的顶部与主动齿轮41的底部啮合，机体1内底部的左侧与轴承座112的底部固定连接，且轴承座112上套接有第二横向锥形齿轮113，第二横向锥形齿轮113的左侧与第二纵向锥形齿轮111的右侧啮合，且第二横向锥形齿轮113顶部的一侧固定连接有连接块114，连接块114上套接有连接杆115的一端，且连接杆115的另一端套接在连接件17上，通过在箱体2底部镶嵌滤网12，从而能够有效将鹅卵石清洗过程中由于碰撞产生的碎屑排至框板13内，同时通过下部传动机构11的配合设置带动连接杆115运作并推动推动块16移动，从而使推动块16通过滑动片15沿着滑槽14滑动并将积攒在框板13内底部上的碎屑推至框板13内腔的一侧，同时通过打开密封板25，方便使用者清理框板13内的碎屑，有效提高了该装置的使用便捷性。
[0045]该用于浴场鹅卵石的清洗装置使用时，通过入料框20将鹅卵石放入箱体2内，通过旋转电机3运作带动第一齿轮43转动，从而使第一齿轮43与第二齿轮44啮合，通过从动轴45和辅助轮47带动第二齿轮44沿着内环槽48转动并与第一齿环42的内表面啮合，从而使转杆5带动转板7在箱体2内转动，通过矩形槽8翻动鹅卵石，通过转杆5带动从动齿轮65转动并与第二齿环61的内表面啮合，从而使从动齿轮65与辅助齿盘64啮合并通过销轴63和球轴62带动辅助齿盘64转动，通过旋转电机3运作带动主动齿轮41转动并与第一纵向锥形齿轮92啮合，通过中心轴93保证第一纵向锥形齿轮92在通槽91内转动，从而使第一纵向锥形齿轮92与第一横向锥形齿轮94啮合，并使第一横向锥形齿轮94在辅助轴95上转动并带动横向传动齿轮98转动，从而使横向传动齿轮98与从动齿盘1001啮合并带动从动齿盘1001转动，并通过第一轴承1006和第二轴承1007带动导水管1005转动，从而使从动齿盘1001带动喷头1002转动，通过水泵1009运作将外部水源经由三通管1008排至从动齿盘1001内并使喷头1002将水喷至箱体2内，同理，通过暖风机1010运作将暖风喷至箱体2内，通过控制阀1011控制三通管1008的开合，通过滤网12将箱体2内的水体排至隔板13内并经由排水网18将水排至排水管19内，通过第二纵向锥形齿轮111与主动齿轮41啮合，从而使第二横向锥形齿轮113在轴承座112上转动，从而使连接块114带动连接杆115转动，并通过连接件17带动推动块16移动，通过滑动片15配合推动块16沿着滑槽14滑动，从而使推动块16将碎屑推至框板13内底部的一侧，通过排水渠24将水排至排水管19内，通过排水管19将废水排至机体1外部，通过提手23打开框盖22并将完成清洗的鹅卵石从出料框21内取出。
[0046]综上可得，该用于浴场鹅卵石的清洗装置，通过设置从动机构6，有效带动转杆5配合联合翻动机构4的转动，保证了该装置的结构设计合理性，同时仅通过联合翻动机构4运作带动转杆5以及转板7公转且自转，有效降低了该装置的能耗，提高了该装置的节能环保效果。
[0047]同时，通过在转板7上开设矩形槽8，使转板7在公转且自转的同时将部分鹅卵石卡在矩形槽8内进行翻动，有效避免了由于鹅卵石表面过于光滑导致转板7无法翻动鹅卵石的情况出现，提高了该装置对鹅卵石清洗的针对性，有效保证了该装置对鹅卵石的清洗效果。
[0048]同时，通过设置联合翻动机构4，以及上部传动机构9与下部传动机构11的配合设置，从而仅通过旋转电机3运作驱动该装置内部机构的转动，极大地降低了该装置的能耗，有效提高了该装置的节能环保性，同时省去了大量人工操作的部分，有效提高了该装置的使用便捷性。
[0049]同时，通过在框板13下方设置排水渠24，以及框板13上排水网18的配合设置，有效将框板13内的水体经由排水网18排至排水管19内，同时可通过排水渠24将框板13内渗出的水体排入排水管19内，通过排水管19将该装置产生的废水排至机体1外部，保证了该装置的结构设计合理性。
[0050]同时，通过在机体1内设置联合翻动机构4，以及从动机构6的配合设置，通过旋转电机3运作带动转杆5和转板7在以主动齿轮41为圆心公转的同时自转，有效翻动了箱体2内的鹅卵石，并通过清洗烘干机构10的配合设置对鹅卵石分步进行清洗以及烘干的工序，有效去除了鹅卵石表面的人体皮屑以及灰尘污垢，在节省人力的同时提高了对鹅卵石的清洗效率，解决了现有技术中缺少一种用于浴场鹅卵石的清洗装置的问题。
[0051]同时，通过设置上部传动机构9，以及清洗烘干机构10内从动齿盘1001的配合设置，通过旋转电机3运作带动从动齿盘1001转动，同时通过从动齿盘1001上喷头1002的配合设置，使喷头1002喷出的水柱或者气柱在喷出后呈一定倾斜角度，从而对鹅卵石的顶面以及侧表面进行充分的冲洗和烘干，有效提高了该装置对鹅卵石的清洁效果。
[0052]同时，通过在清洗烘干机构10内设置三通管1008，以及控制阀1011的配合设置，便于使用者控制三通管1008左右两端的开合状态，能够在水泵1009运作时封闭三通管1008与暖气机1010连通的一端，也可在暖气机1010运作时封闭三通管1008与水泵1009连通的一端，有效保证了清洗烘干机构10的正常使用。
[0053]同时，通过在箱体2底部镶嵌滤网12，有效将鹅卵石清洗过程中由于碰撞产生的碎屑排至框板13内，同时通过下部传动机构11的配合设置带动连接杆115运作并推动推动块16移动，使推动块16通过滑动片15沿着滑槽14滑动并将积攒在框板13内底部上的碎屑推至框板13内腔的一侧，同时通过打开密封板25，方便使用者清理框板13内的碎屑，有效提高了该装置的使用便捷性。
[0054]该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制作用的常规已知设备。
