详情

摘要

本发明涉及空调技术领域，且公开了一种基于废物利用的空气保湿用空调加湿装置，包括：空调本体，所述空调本体内部的上端固定安装有固定板，固定板的中部套接有导水管，导管的下端贯穿并延伸至固定板的下方固定连接有储水壳，储水壳内部的上端滑动连接有增压板，增压板的下表面固定安装有浮球，所述储水壳下端侧壁的两侧固定安装有两个相对称的固定块，两个相对称的股固定块之间滑动安装有活动柱，活动柱的中上端固定安装偶浮块。通过固定块、活动柱、浮块、加压筒与喷雾块的配合使用，可以保证了将储水壳内的水给有效的喷洒出去，为空调房里补充了水分，不需要在空调房间里放置水，避免了水被弄翻。

权利要求

1.一种基于废物利用的空气保湿用空调加湿装置，包括：空调本体(1)，其特征在于：所述空调本体(1)内部的上端固定安装有固定板(2)，固定板(2)的中部套接有导水管(3)，导管(3)的下端贯穿并延伸至固定板(2)的下方固定连接有储水壳(4)，储水壳(4)内部的上端滑动连接有增压板(5)，增压板(5)的下表面固定安装有浮球(6)，所述储水壳(4)下端侧壁的两侧固定安装有两个相对称的固定块(7)，两个相对称的固定块(7)之间滑动安装有活动柱(8)，活动柱(8)的中上端固定安装偶浮块(9)，所述储水壳(4)下端的内部固定安装有加压筒(10)，所述储水壳(4)的下端固定安装有喷雾块(11)。

2.根据权利要求1所述的一种基于废物利用的空气保湿用空调加湿装置，其特征在于：两个相对称的所述固定块(7)相对一侧固定安装有隔块，两个隔块之间的距离与活动柱(8)下端的宽度相适配。

3.根据权利要求1所述的一种基于废物利用的空气保湿用空调加湿装置，其特征在于：所述活动柱(8)的上端延伸至储水壳(4)上端的凹槽内。

4.根据权利要求1所述的一种基于废物利用的空气保湿用空调加湿装置，其特征在于：所述活动柱(8)的两侧滑条与固定块(7)的侧壁滑动安装。

5.根据权利要求1所述的一种基于废物利用的空气保湿用空调加湿装置，其特征在于：所述增压板(5)的直径与储水壳(4)上端内直径相适配。

6.根据权利要求1所述的一种基于废物利用的空气保湿用空调加湿装置，其特征在于：所述加压筒(10)的下端与喷雾块(11)的上端固定安装。

7.根据权利要求1所述的一种基于废物利用的空气保湿用空调加湿装置，其特征在于：所述固定块(7)上端开设有与浮球(6)相适配的凹槽。

说明书

一种基于废物利用的空气保湿用空调加湿装置

技术领域

[0001]本发明涉及空调技术领域，具体为一种基于废物利用的空气保湿用空调加湿装置。

背景技术

[0002]空气调节，简称室调。其目的就是通过装置调节室内空气的温度和湿度，使之满足人类对环境的要求。譬如:空调机、冰箱都是通过类似的原理去控制一个有限空间内的温度和湿度，空调装置的本质上来讲就是一个热泵，通过压缩机做功把热量从低温环境中抽出转移到高温环境内。

[0003]目前，开启空调后，为了防止空气干燥，人体水分缺失，都会在房间里放一盆水，那是因为在制冷过程中能够除去空气中一些水分,因为室内空气进入空调蒸发器后温度大幅下降，其相对湿度会进入一个过饱和状态,这时会在蒸发器翅片上凝结出大星的露水,用制冷专业术语讲是“凝露”，这些凝露会被排出去因此,制冷的过程就伴随着抽湿，正因为空调的抽湿功能，室内空气湿度远低于正常值,空气干燥带走人体水分,在空调房里呆得久了,就容易出现口渴、皮肤干燥、口唇眼角干涩、蜕皮等的不适,这一切都提示:身体失水了，所以才需要在空调房里放一盆水，但是在房间里水的话，如果入人们稍微不注意，可能就会将水弄翻，不适合使用。

发明内容

[0004]本发明为实现技术目的采用如下技术方案：一种基于废物利用的空气保湿用空调加湿装置，包括：空调本体，所述空调本体内部的上端固定安装有固定板，固定板的中部套接有导水管，导管的下端贯穿并延伸至固定板的下方固定连接有储水壳，储水壳内部的上端滑动连接有增压板，增压板的下表面固定安装有浮球，所述储水壳下端侧壁的两侧固定安装有两个相对称的固定块，两个相对称的固定块之间滑动安装有活动柱，活动柱的中上端固定安装偶浮块，所述储水壳下端的内部固定安装有加压筒，所述储水壳的下端固定安装有喷雾块。

[0005]进一步的，两个相对称的所述固定块相对一侧固定安装有隔块，两个隔块之间的距离与活动柱下端的宽度相适配。

[0006]进一步的，所述活动柱的上端延伸至储水壳上端的凹槽内。

[0007]进一步的，所述活动柱的两侧滑条与固定块的侧壁滑动安装，使其能移动更方便。

[0008]进一步的，所述增压板的直径与储水壳上端内直径相适配。

[0009]进一步的，所述加压筒的下端与喷雾块的上端固定安装。

[0010]进一步的，所述固定块上端开设有与浮球相适配的凹槽，便于浮球运动。

[0011]本发明具备以下有益效果：

[0012]1、该基于废物利用的空气保湿用空调加湿装置，通过固定块、活动柱、浮块、加压筒与喷雾块的配合使用，可以保证将储水壳内的水给有效的喷洒出去，为空调房里补充了水分，不需要在空调房间里放置水，避免了水被弄翻。

[0013]2、该基于废物利用的空气保湿用空调加湿装置，通过增压板与浮球的配合使用，可以不用电能与其他能源的使用，就能让水喷洒出去，实现了能源的节能，方便了使用。

[0014]3、该基于废物利用的空气保湿用空调加湿装置，通过活动柱与浮块的配合使用，可以帮助了活动柱的复位，方便了再次下移，挤压加压筒，实现加压筒的打气。

附图说明

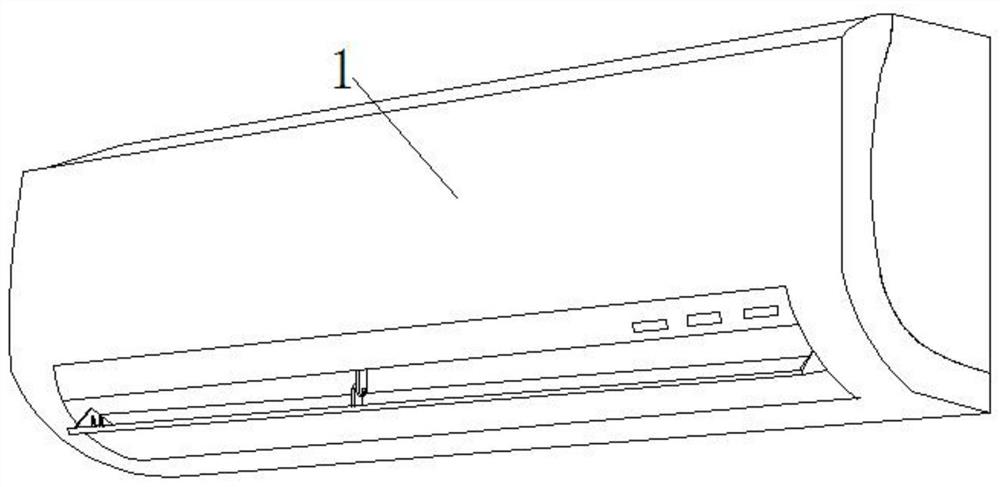

[0015]图1为本发明空调立体结构示意图。

[0016]图2为本发明空调正面右侧剖视结构示意图。

[0017]图3为本发明储水壳正面剖视结构示意图。

[0018]图4为本发明储水壳下端放大结构示意图。

[0019]图中：1空调本体、2固定板、3导水管、4储水壳、5增压板、6浮球、7固定块、8活动柱、9浮块、10加压筒、11喷雾块。

具体实施方式

[0020]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0021]请参阅图1-4，一种基于废物利用的空气保湿用空调加湿装置，包括：空调本体1，空调本体1内部的上端固定安装有固定板2，固定板2的中部套接有导水管3，导管3的下端贯穿并延伸至固定板2的下方固定连接有储水壳4，储水壳4内部的上端滑动连接有增压板5，增压板5的直径与储水壳4上端内直径相适配，增压板5的下表面固定安装有浮球6。

[0022]其中，通过增压板5与浮球6的配合使用，可以不用电能与其他能源的使用，就能让水喷洒出去，实现了能源的节能，方便了使用。

[0023]储水壳4下端侧壁的两侧固定安装有两个相对称的固定块7，两个相对称的固定块7相对一侧固定安装有隔块，两个隔块之间的距离与活动柱8下端的宽度相适配，两个相对称的固定块7之间滑动安装有活动柱8，活动柱8的上端延伸至储水壳4上端的凹槽内，活动柱8的两侧滑条与固定块7的侧壁滑动安装，活动柱8的中上端固定安装偶浮块9，储水壳4下端的内部固定安装有加压筒10，加压筒10的下端与喷雾块11的上端固定安装，储水壳4的下端固定安装有喷雾块11。

[0024]其中，固定块7上端开设有与浮球6相适配的凹槽。

[0025]其中，通过固定块7、活动柱8、浮块9、加压筒10与喷雾块11的配合使用，可以有效的保证了将储水壳4内的水给有效的喷洒出去，为空调房里补充了水分，不需要在空调房间里放置水了，避免了水被弄翻。

[0026]其中，通过活动柱8与浮块9的配合使用，可以帮助了活动柱8的复位，方便了再次下移，挤压加压筒10，实现加压筒10的打气。

[0027]在使用时，因为空调往外排水，所以将空调排出的水，通过导水管3导入到储水壳4中，由于水在进入储水壳4中时，会先滴在增压板5的上表面，所以增压板5会受水滴下的压力向下运动一段距离，之后浮球6有会带动增压板5浮出水面，增压板5受水滴的重力往下运动的过程中，浮球6也随着增压板5往下运动，所以浮球6向下运动的时候，会挤压活动柱8向下运动，活动柱8向下运动的时，会按压加压筒10，加压筒10受活动柱8机挤压后会进行打气，使储水壳4内的气压大于外界气压，将储水壳4内的水通过喷位雾块11喷洒出来，为房间进行补充水分，就不用再放置水盆，也就避免了水盆被打翻的情况。

[0028]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
