本发明公开了一种农村生活污水一体化处理设备，包括壳体、环设于壳体内若干的隔板和控制器，隔板将壳体的内部空间依次分隔成隔油池、格栅池、沉淀池、曝气池和漂白池，壳体内的中间上部位置设置有分流池，分流池与隔油池通过第一连接孔相连通，分流池与格栅池通过第二连接孔相连通，导流板具有两个旋转停留位，第一旋转停留位为导流槽与第一连接孔相连通的停留位，第二旋转停留位为导流槽与第二连接孔相连通的停留位，当处于农村含油污水排放高峰期时，导流板处于第一旋转停留位，当处于其它时间段时，导流板处于第二旋转停留位；该农村生活污水一体化处理设备大大减轻了隔油池的负担，同时几乎不影响该处理设备的污水处理效果。
权利要求
1.一种农村生活污水一体化处理设备，其特征在于，包括壳体、环设于壳体内若干的隔板和控制器，所述隔板将壳体的内部空间依次分隔成隔油池、格栅池、沉淀池、曝气池和漂白池，所述隔油池、格栅池、沉淀池、曝气池和漂白池依次连通，所述壳体内的中间上部位置设置有分流池，所述分流池与隔油池通过第一连接孔相连通，所述分流池与格栅池通过第二连接孔相连通；所述分流池的横截面呈圆形结构，所述分流池内沿分流池径向设置有导流板，所述导流板的前后两端与分流池的内壁相贴合，所述导流板顶面沿导流板长度方向开设有导流槽，所述导流板的底部中间设置有旋转电机，所述旋转电机用于带动导流板以分流池轴线为中心进行旋转；所述旋转电机与控制器电性连接，所述导流板具有两个旋转停留位，所述第一旋转停留位为导流槽与第一连接孔相连通的停留位，所述第二旋转停留位为导流槽与第二连接孔相连通的停留位，当处于农村含油污水排放高峰期时，所述控制器控制旋转电机使旋转电机带动导流板处于第一旋转停留位，当处于其它时间段时，所述控制器控制旋转电机使旋转电机带动导流板处于第二旋转停留位。
2.根据权利要求1所述的农村生活污水一体化处理设备，其特征在于，所述旋转电机的旋转轴与导流板底部固定连接，所述旋转电机的底部与分流池的底部固定连接。
3.根据权利要求1所述的农村生活污水一体化处理设备，其特征在于，农村含油污水排放高峰期时间为11:00-13:00和17:00-20:00。
4.根据权利要求1所述的农村生活污水一体化处理设备，其特征在于，所述曝气池设置有曝气装置，曝气装置包括曝气电机、连接管、旋转杆和旋转架，所述旋转杆沿竖直方向设置，所述旋转杆的上端通过轴承可转动安装于旋转架，所述旋转杆的下部两侧均设置有曝气杆，所述曝气杆中间沿其长度方向设置有曝气管道，所述曝气杆的一侧面设置有若干与曝气管道相连通的曝气孔，两根曝气杆的曝气孔位于相对的侧面上，所述旋转杆下部末端内设置有与曝气管道连通的连通管道，所述曝气电机通过连接管与连通管道连接，所述旋转杆位于曝气杆的上方位置的两侧设置有搅拌杆。
5.根据权利要求4所述的农村生活污水一体化处理设备，其特征在于，所述搅拌杆的长度与曝气杆的长度相等。
6.根据权利要求4所述的农村生活污水一体化处理设备，其特征在于，所述搅拌杆与曝气杆的距离为10-15cm。
7.根据权利要求4所述的农村生活污水一体化处理设备，其特征在于，所述连通管道从旋转杆的底部引出，所述连接管的一端与曝气电机连通，另一端通过旋转接头与连通管道的引出端连接。
8.根据权利要求4所述的农村生活污水一体化处理设备，其特征在于，所述旋转架包括上架、下架和用于连接上架和下架的连接杆，所述上架和下架相互平行并设置有轴线重合的轴孔，所述旋转杆的上端插入上架和下架的轴孔内并通过轴承连接。
9.根据权利要求8所述的农村生活污水一体化处理设备，其特征在于，所述连接杆的上端与上架的底面连接，所述连接杆的下端与下架的顶面连接。
10.根据权利要求4所述的农村生活污水一体化处理设备，其特征在于，所述曝气装置还包括伸缩电机，所述伸缩电机设置于旋转架的上方，所述伸缩电机固定设置于曝气池的顶面位置处，所述伸缩电机的伸缩轴于旋转架的上架顶面固定连接。
说明书
一种农村生活污水一体化处理设备
技术领域
[0001]本发明涉及农村生活污水处理设备技术领域，具体涉及一种农村生活污水一体化处理设备。
背景技术
[0002]污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商。都属于发展较快，需求状况良好的行业。按污水来源分类，污水处理一般分为生产污水处理和生活生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等；而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括漂浮和悬浮的大小固体颗粒、胶状和凝状扩散物和纯溶液。
[0003]随着我国的经济快速发展，广大农村人员生活质量越来越好，但是农村的环境问题也日益突出，特别是农村环境水污染的问题，形势更加严峻，在农村不仅是地面水被污染，而且地表水也被污染。
[0004]农村生活污水主要包括洗涤、洗浴和厨房排水、农村公用设施、家庭农副产品加工等排水。农村基础设施建设远远落后与城市，所以大部分农村生活污水都直接排入河流、湖泊中，造成水体富营养化，散发出恶臭的气味，严重污染了环境。
[0005]目前应用于农村生活污水处理的处理设备存在设备结构设计不理想，占地面积大等问题，另外，由于农村生活污水中厨房排水含有较多的费油，因此需要隔油池进行处理，但是所有污水都通入隔油池又会增加隔油池的负担，降低污水处理效率。
发明内容
[0006]本发明的目的是为了解决现有技术中的缺陷，提供一种农村生活污水一体化处理设备，占用面积，减轻了隔油池的负担，提升了污水处理效率。
[0007]为实现上述目的，本发明的技术方案如下：
[0008]一种农村生活污水一体化处理设备，包括壳体、环设于壳体内若干的隔板和控制器，所述隔板将壳体的内部空间依次分隔成隔油池、格栅池、沉淀池、曝气池和漂白池，所述隔油池、格栅池、沉淀池、曝气池和漂白池依次连通，所述壳体内的中间上部位置设置有分流池，所述分流池与隔油池通过第一连接孔相连通，所述分流池与格栅池通过第二连接孔相连通；
[0009]所述分流池的横截面呈圆形结构，所述分流池内沿分流池径向设置有导流板，所述导流板的前后两端与分流池的内壁相贴合，所述导流板顶面沿导流板长度方向开设有导流槽，所述导流板的底部中间设置有旋转电机，所述旋转电机用于带动导流板以分流池轴线为中心进行旋转；
[0010]所述旋转电机与控制器电性连接，所述导流板具有两个旋转停留位，所述第一旋转停留位为导流槽与第一连接孔相连通的停留位，所述第二旋转停留位为导流槽与第二连接孔相连通的停留位，当处于农村含油污水排放高峰期时，所述控制器控制旋转电机使旋转电机带动导流板处于第一旋转停留位，当处于其它时间段时，所述控制器控制旋转电机使旋转电机带动导流板处于第二旋转停留位。
[0011]为了进一步实现本发明，所述旋转电机的旋转轴与导流板底部固定连接，所述旋转电机的底部与分流池的底部固定连接。
[0012]为了进一步实现本发明，农村含油污水排放高峰期时间为11:00-13:00和17:00-20:00。
[0013]为了进一步实现本发明，所述曝气池设置有曝气装置，曝气装置包括曝气电机、连接管、旋转杆和旋转架，所述旋转杆沿竖直方向设置，所述旋转杆的上端通过轴承可转动安装于旋转架，所述旋转杆的下部两侧均设置有曝气杆，所述曝气杆中间沿其长度方向设置有曝气管道，所述曝气杆的一侧面设置有若干与曝气管道相连通的曝气孔，两根曝气杆的曝气孔位于相对的侧面上，所述旋转杆下部末端内设置有与曝气管道连通的连通管道，所述曝气电机通过连接管与连通管道连接，所述旋转杆位于曝气杆的上方位置的两侧设置有搅拌杆。
[0014]为了进一步实现本发明，所述搅拌杆的长度与曝气杆的长度相等。
[0015]为了进一步实现本发明，所述搅拌杆与曝气杆的距离为10-15cm。
[0016]为了进一步实现本发明，所述连通管道从旋转杆的底部引出，所述连接管的一端与曝气电机连通，另一端通过旋转接头与连通管道的引出端连接。
[0017]为了进一步实现本发明，所述旋转架包括上架、下架和用于连接上架和下架的连接杆，所述上架和下架相互平行并设置有轴线重合的轴孔，所述旋转杆的上端插入上架和下架的轴孔内并通过轴承连接。
[0018]为了进一步实现本发明，所述连接杆的上端与上架的底面连接，所述连接杆的下端与下架的顶面连接。
[0019]为了进一步实现本发明，所述曝气装置还包括伸缩电机，所述伸缩电机设置于旋转架的上方，所述伸缩电机固定设置于曝气池的顶面位置处，所述伸缩电机的伸缩轴于旋转架的上架顶面固定连接。
[0020]有益效果
[0021]本使用新型通过隔板将壳体的内部空间依次分隔成隔油池、格栅池、沉淀池、曝气池和漂白池，可以节省处理设备的体积，减小其占用面积；通过设置有分流池，导流板具有两个旋转停留位，第一旋转停留位为导流槽与第一连接孔相连通的停留位，第二旋转停留位为导流槽与第二连接孔相连通的停留位，使处于农村含油污水排放高峰期时，污水才进入隔油池除油，其它时间段直接通入格栅池，大大减轻了隔油池的负担，提升了污水处理效率，同时几乎不影响该处理设备的污水处理效果，另外可减小隔油池的面积，从而减小处理设备的占用面积。
附图说明

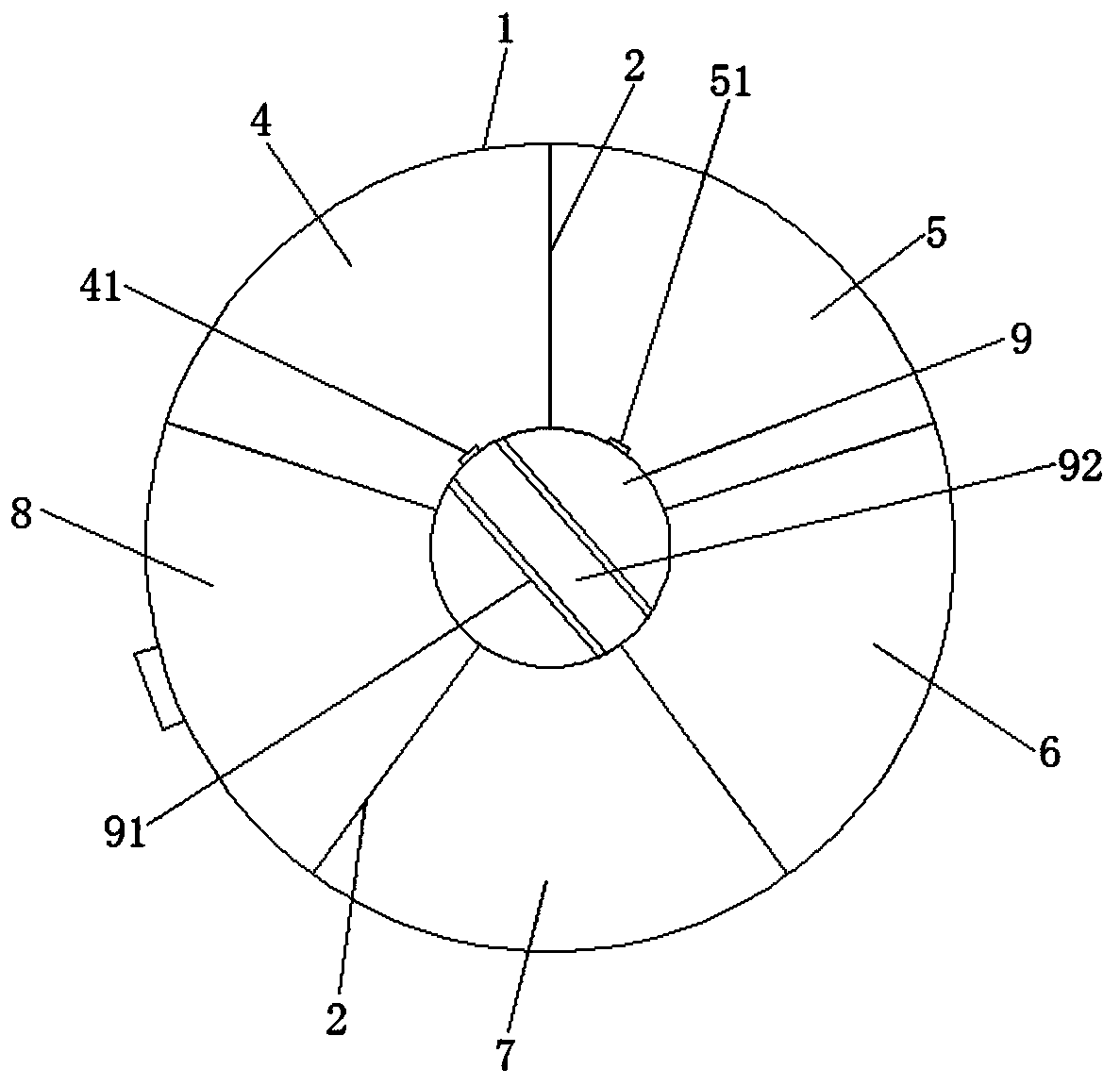

[0022]图1为本发明农村生活污水一体化处理设备的俯视图；
[0023]图2为本发明分流池的导流板处于第一旋转停留位的俯视图；
[0024]图3为本发明分流池的导流板处于第二旋转停留位的俯视图；
[0025]图4为本发明农村生活污水一体化处理设备的剖视图；
[0026]图5为本发明的电路连接示意图；
[0027]图6为本发明曝气池的内部结构示意图；
[0028]图7为本发明曝气装置的结构示意图；
[0029]图8为本发明旋转杆的旋转示意图。
[0030]附图标记说明：
[0031]1、壳体；2、隔板；3、控制器；4、隔油池；41、第一连接孔；5、格栅池；51、第二连接孔；6、沉淀池；7、曝气池；71、曝气电机；72、连接管；73、旋转杆；731、连通管道；74、旋转架；741、上架；742、下架；743、连接杆；744、轴孔；745、轴承；75、伸缩电机；76、曝气杆；761、曝气管道；762、曝气孔；77、旋转接头；78、搅拌杆；8、漂白池；9、分流池；91、导流板；92、导流槽；93、旋转电机。
具体实施方式
[0032]下面结合附图对本发明作进一步地详细的说明，这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构。
[0033]实施例一
[0034]如图1-图5所示，本发明农村生活污水一体化处理设备包括壳体1、环设于壳体1内若干的隔板2和控制器3，其中：
[0035]隔板2将壳体1的内部空间依次分隔成隔油池4、格栅池5、沉淀池6、曝气池7和漂白池8，隔油池4、格栅池5、沉淀池6、曝气池7和漂白池8依次连通，壳体1内的中间上部位置设置有分流池9，分流池9与隔油池4通过第一连接孔41相连通，分流池9与格栅池5通过第二连接孔51相连通，分流池9用于将废水通入隔油池4或格栅池5内，通过该结构的设置，可以节省处理设备的体积，减小其占用面积。
[0036]分流池9的横截面呈圆形结构，分流池9内沿分流池径向设置有导流板91，导流板91的前后两端与分流池9的内壁相贴合，导流板91顶面沿导流板91长度方向开设有导流槽92，导流板91的底部中间设置有旋转电机93，旋转电机93用于带动导流板91以分流池9轴线为中心进行旋转，参照图2和图3，导流板91具有两个旋转停留位，第一旋转停留位为导流槽92与第一连接孔41相连通的停留位，第二旋转停留位为导流槽92与第二连接孔51相连通的停留位，旋转电机93的旋转轴与导流板91底部固定连接，旋转电机93的底部与分流池9的底部固定连接；旋转电机93与控制器3电性连接，当处于农村含油污水排放高峰期时，控制器3控制旋转电机93使旋转电机93带动导流板91处于第一旋转停留位，当处于其它时间段时，控制器3控制旋转电机93使旋转电机93带动导流板91处于第二旋转停留位。具体地，农村含油污水排放高峰期时间为11:00-13:00和17:00-20:00。
[0037]控制器3为HH-N05S、HH-N20S、HH-N40S、HH-DA10D或MT8516，需要说明的是，控制器并不是本发明的主要发明点，只要能实现控制功能的控制器均可以作为本实施例的控制器，控制器的型号并不仅限于上述型号，也可以其他本领域技术人员能够知悉的其他型号，具体的型号可以根据实际情况而定，在此不再赘述。
[0038]使用时，污水管道设置于导流槽92的中部上方，当处于农村含油污水排放高峰期时，污水通过导流板91流入隔油池4进行除油，然后依次流入格栅池5、沉淀池6、曝气池7和漂白池8对污水进行过滤、沉淀、曝气和漂白处理，当处于其它时间段时，污水通过导流板91流入格栅池5进行过滤，然后依次流入沉淀池6、曝气池7和漂白池8对污水进行沉淀、曝气和漂白处理，最后从漂白池排出。
[0039]本发明通过设置有分流池，导流板具有两个旋转停留位，第一旋转停留位为导流槽与第一连接孔相连通的停留位，第二旋转停留位为导流槽与第二连接孔相连通的停留位，使处于农村含油污水排放高峰期时，污水才进入隔油池除油，其它时间段直接通入格栅池，大大减轻了隔油池的负担，提升了污水处理效率，同时几乎不影响该处理设备的污水处理效果，另外可减小隔油池的面积，从而减小处理设备的占用面积。
[0040]实施例二
[0041]其它特征与实施例一相同，不同的是，如图6-图8所示，曝气池7设置有曝气装置，曝气装置包括曝气电机71、连接管72、旋转杆73、旋转架74和伸缩电机75；
[0042]旋转杆73沿竖直方向设置，旋转杆73的上端通过轴承745可转动安装于旋转架74，旋转杆73的下部两侧均设置有曝气杆76，曝气杆76的一端垂直固定于旋转杆73，曝气杆76中间沿其长度方向设置有曝气管道761，曝气杆76的一侧面设置有若干与曝气管道761相连通的曝气孔762，曝气孔762沿曝气杆76长度方向均匀排布，两根曝气杆76的曝气孔762位于相对的侧面上，旋转杆73下部末端内设置有与曝气管道761连通的连通管道731，连通管道731从旋转杆73的底部引出。
[0043]曝气电机71固定设置于曝气池7的顶面位置处，曝气电机71通过连接管72与连通管道731的引出端连接，连接管72的一端与曝气电机71连通，另一端通过旋转接头77与连通管道731的引出端连接。
[0044]旋转杆73位于曝气杆76的上方位置的两侧设置有搅拌杆78，搅拌杆78的一端垂直固定于旋转杆73，搅拌杆78与曝气杆76的距离为10-15cm，搅拌杆78的长度与曝气杆76的长度相等或略长于曝气杆76的长度。
[0045]旋转架74包括上架741、下架742和用于连接上架741和下架742的连接杆743，连接杆743的上端与上架741的底面连接，连接杆743的下端与下架742的顶面连接，上架741和下架742相互平行并设置有轴线重合的轴孔744，旋转杆73的上端插入上架741和下架742的轴孔744内并通过轴承745连接。
[0046]伸缩电机75设置于旋转架74的上方，伸缩电机75固定设置于曝气池7的顶面位置处，伸缩电机75的伸缩轴于旋转架74的上架741顶面固定连接。
[0047]使用时，将旋转杆73伸入曝气池中，并将曝气电机71和伸缩电机75固定在曝气池上方，通过调节伸缩电机75使旋转杆73伸入曝气池的适合深度，然后启动曝气电机71，气体经过连接管72、连通管道731、曝气管道761，最后从曝气孔762喷出进行曝气。
[0048]本发明通过曝气杆的一侧面设置有若干与曝气管道相连通的曝气孔，曝气孔喷出的气体对曝气管具有反作用力，由于两根曝气杆的曝气孔位于相对的侧面上，两根气孔喷出的气体对曝气管的反作用力的合力相互抵消并形成使旋转杆旋转的扭矩，从而驱动旋转杆旋转，使曝气杆边旋转边进行曝气，曝气更加均匀高效，同时不需要额外的驱动装置进行驱动，节约能源。通过设置有搅拌杆，曝气孔喷出的气体上浮，搅拌棒进行搅拌，进一步提高曝气效；通过设置有伸缩电机，伸缩电机的伸缩轴上下运动带动旋转轴上下运动，方便调节旋转杆伸入曝气池的适合深度。
[0049]以上所述仅为本发明的较佳实施方式，本发明并不局限于上述实施方式，在实施过程中可能存在局部微小的结构改动，如果对本发明的各种改动或变型不脱离本发明的精神和范围，且属于本发明的权利要求和等同技术范围之内，则本发明也意图包含这些改动和变型。
