本实用新型属于电力工作技术领域，公开了一种电工用工具包，以解决现有技术中电工用工具包中存在的问题，该工具包包括工具包本体，工具包本体上设有背包带, 工具包本体上还设有拉链，所述拉链将工具包本体折叠后固定成三面均可开口的袋状结构，工具包本体内一面设有工具钳放置袋、螺丝刀及电笔固定块、扳手固定块，工具包本体内另一面设有其他工具放置袋以及元器件放置袋。本实用新型工具包本体1的折叠设置方式使得工具可以完全展示在工作人员的视野中，同时便于工作人员拿取工具，且本实用新型中的工具包分类明确，更加容易查找工具。

权利要求

1.一种电工用工具包，包括工具包本体（1），工具包本体（1）上设有背包带（7）,工具包本体（1）上还设有拉链（8），其特征是：所述拉链（8）将工具包本体（1）折叠后固定成三面均可开口的袋状结构，工具包本体（1）内一面设有工具钳放置袋（2）、螺丝刀及电笔固定块（3）、扳手固定块（4），工具包本体（1）内另一面设有其他工具放置袋（5）以及元器件放置袋（6）。

2.根据权利要求1所述的一种电工用工具包，其特征是：所述工具包本体（1）的内侧为硬质层，工具包本体（1）的外表面为防水帆布层，所述工具包本体（1）的内侧中部设有分隔板（10）。

3.根据权利要求2所述的一种电工用工具包，其特征是：所述工具包本体（1）的两侧均缝制有连接带（11），且连接带（11）位于拉链（8）的外侧。

4.根据权利要求2所述的一种电工用工具包，其特征是：所述工具包本体（1）的两侧均缝制有可折叠连接布（18），且可折叠连接布（18）位于拉链（8）的内侧。

5.根据权利要求3或4所述的一种电工用工具包，其特征是：所述工具钳放置袋（2）的开口处设有固定带（9），固定带（9）的一端固定在工具包本体（1）上，固定带（9）的另一端设有固定带魔术贴，所述工具钳放置袋（2）上设有与固定带魔术贴相适配的放置袋魔术贴。

6.根据权利要求5所述的一种电工用工具包，其特征是：所述螺丝刀及电笔固定块（3）包括通过铆钉固定在工具包本体（1）上的连接板（12），连接板（12）上固定有卡装座（13），卡装座（13）上开有多个放置孔（19）。

7.根据权利要求6所述的一种电工用工具包，其特征是：所述扳手固定块（4）包括通过铆钉固定在工具包本体（1）上的扳手固定板（14），扳手固定板（14）上均布设有多个扳手固定卡扣（15），每个固定卡扣（15）包括两个相对设置的弹性卡片（20）。

8.根据权利要求7所述的一种电工用工具包，其特征是：所述扳手固定卡扣（15）的底部设有磁铁片（16）。

9.根据权利要求1所述的一种电工用工具包，其特征是：所述其他工具放置袋（5）为帆布袋，其他工具放置袋（5）的三边留有缝合布（17），缝合布（17）与工具包本体（1）缝合，其他工具放置袋（5）的袋口设有按扣。

10.根据权利要求1所述的一种电工用工具包，其特征是：所述元器件放置袋（6）的三边均缝合在工具包本体（1）上，且元器件放置袋（6）上设有透明片（21）。

说明书

一种电工用工具包

技术领域

[0001]本实用新型涉及电力工作技术领域，具体涉及一种电工用工具包。

背景技术

[0002]电工在日常工作中，电线电路维修及检侧的工作人员在维修电线电路的同时，常常需要携带大量工具，如电笔、螺丝刀、钳子、扳手、万用表等。特别是在高空工作时，而且电工使用的工具种类多，携带不方便。目前一般使用工具箱或者工具包来盛装常用工具，工具箱随身携带不方便，另外使用工具包时，一般都是在工具包内腔中将所有的工具都放上，这样会导致在实际需要工具时，找工具特别不方便，在CN204105140U中公开了一种便捷的多用电工工具包，但是该工具包的顶部设置开口，取拿工具时，需要将手伸入包内，当工具包内工具较多时，不方便查找并拿取工具。现有技术无法解决上述技术问题。

实用新型内容

[0003]本实用新型的目的是为了解决现有技术中电工用工具包中存在的问题，提供了一种结构简单、分类明确、取拿方便的电工用工具包。

[0004]为了达到上述目的，本实用新型采用以下技术方案：

[0005]一种电工用工具包，包括工具包本体，工具包本体上设有背包带,工具包本体上还设有拉链，所述拉链将工具包本体折叠后固定成三面均可开口的袋状结构，工具包本体内一面设有工具钳放置袋、螺丝刀及电笔固定块、扳手固定块，工具包本体内另一面设有其他工具放置袋以及元器件放置袋。

[0006]进一步地，工具包本体的内侧为硬质层，工具包本体的外表面为防水帆布层，工具包本体的内侧中部设有分隔板。

[0007]进一步地，工具包本体的两侧均缝制有连接带，且连接带位于拉链的外侧。

[0008]进一步地，工具包本体的两侧均缝制有可折叠连接布，且可折叠连接布位于拉链的内侧。

[0009]进一步地，工具钳放置袋的开口处设有固定带，固定带的一端固定在工具包本体上，固定带的另一端设有固定带魔术贴，所述工具钳放置袋上设有与固定带魔术贴相适配的放置袋魔术贴。

[0010]进一步地，螺丝刀及电笔固定块包括通过铆钉固定在工具包本体上的连接板，连接板上固定有卡装座，卡装座上开有多个放置孔。

[0011]进一步地，扳手固定块包括通过铆钉固定在工具包本体上的扳手固定板，扳手固定板上均布设有多个扳手固定卡扣，每个固定卡扣包括两个相对设置的弹性卡片。

[0012]进一步地，扳手固定卡扣的底部设有磁铁片。

[0013]进一步地，其他工具放置袋为帆布袋，其他工具放置袋的三边留有缝合布，缝合布与工具包本体缝合，其他工具放置袋的袋口设有按扣。

[0014]进一步地，元器件放置袋的三边均缝合在工具包本体上，且元器件放置袋上设有透明片。

[0015]本实用新型相对于现有技术，具有以下有益效果：

[0016]本实用新型的电工用工具包通过在工具包本体上还设置拉链，拉链将工具包本体折叠后固定成三面均可开口的袋状结构，在取拿工具时，更加方便快捷。并且在工具包本体内设置工具钳放置袋、螺丝刀及电笔固定块、扳手固定块、其他工具放置袋以及元器件放置袋，结构简单，本实用新型工具包本体的折叠设置方式使得工具可以完全展示在工作人员的视野中，同时便于工作人员拿取工具，且本实用新型中的工具包分类明确，更加容易查找工具。

[0017]本实用新型的工具包本体的内侧为硬质层便于固定安装放置袋及固定块等，工具包本体的内侧中部设有分隔板，使工具包的分隔安装明确简洁。

[0018]本实用新型的工具包本体的两侧均缝制有连接带，通过连接带，当工具包本体上的拉链拉开时，通过连接带可以限位，限定两侧工具包本体的角度，保证工具包内的元器件或者工具不会意外掉落。

[0019]本实用新型的工具包本体的两侧均缝制有可折叠连接布，通过可折叠连接布可以限位，限定两侧工具包本体的角度，保证工具包内的元器件或者工具不会意外掉落。

[0020]本实用新型的工具钳放置袋通过固定带及魔术贴进行固定工具钳，安装取拿较为方便。

[0021]本实用新型的在卡装座的多个放置孔中安装螺丝刀及电笔，简洁方便。本实用新型通过扳手固定卡扣来安装扳手等工具。

[0022]本实用新型扳手固定卡扣的底部设有磁铁片，可以使工具固定的更加牢靠。

[0023]本实用新型元器件放置袋的三边均缝合在工具包本体上，且元器件放置袋上设有透明片，可以透过透明片去看元器件，方便取拿需要的元器件。

附图说明

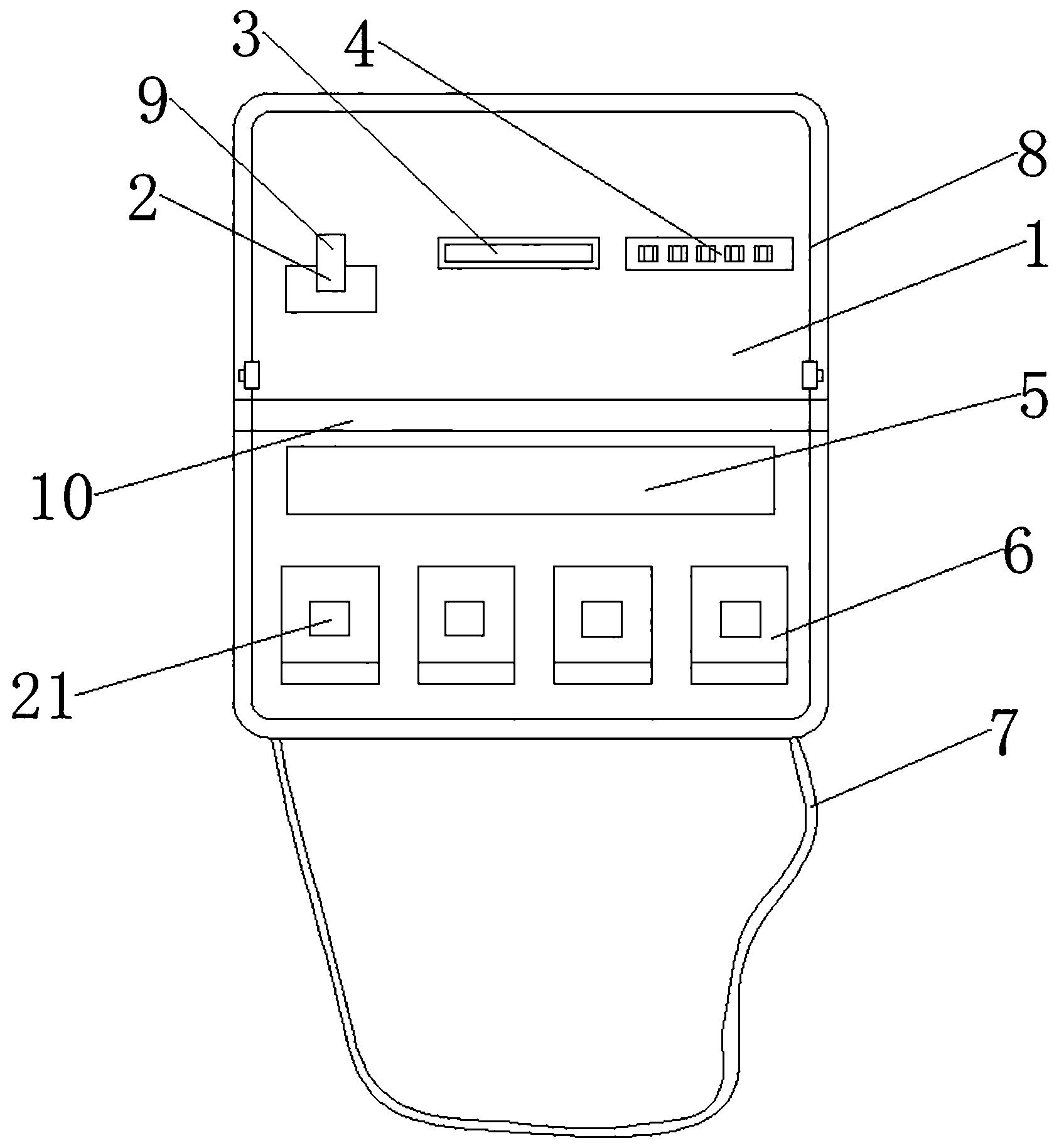

[0024]图1为本实用新型的内部结构示意图；

[0025]图2为本实用新型打开结构侧面示意图；

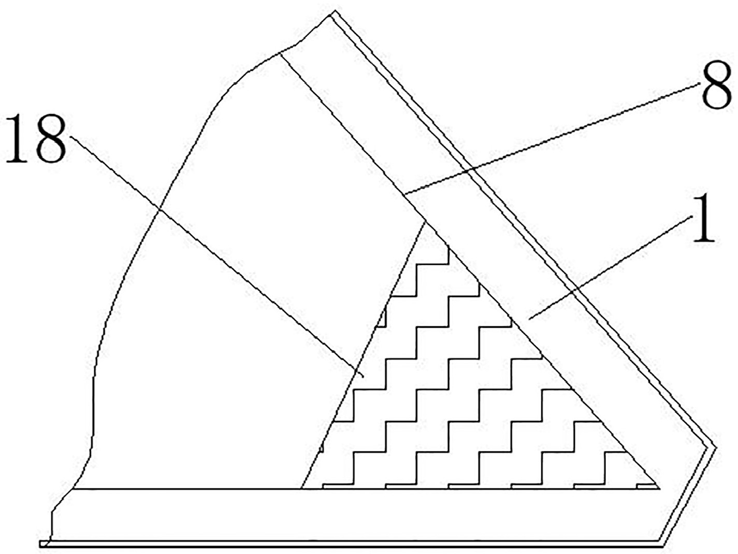

[0026]图3为本实用新型另一种形式的打开结构示意图；

[0027]图4为本实用新型螺丝刀及电笔固定块的结构示意图；

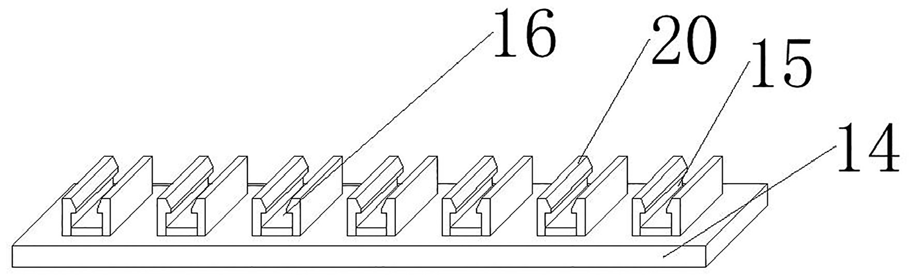

[0028]图5为本实用新型扳手固定块的结构示意图；

[0029]图6为本实用新型其他工具放置袋的示意图。

[0030]附图标记含义如下：1. 工具包本体；2. 工具钳放置袋；3. 螺丝刀及电笔固定块；

4. 扳手固定块；5. 其他工具放置袋；6. 元器件放置袋；7. 背包带；8. 拉链；9. 固定带；

10. 分隔板；11. 连接带；12. 连接板；13. 卡装座；14. 扳手固定板；15. 扳手固定卡扣；

16. 磁铁片；17. 缝合布；18. 可折叠连接布；19. 放置孔；20. 弹性卡片；21. 透明片。

具体实施方式

[0031]下面结合附图和具体实施方式对本实用新型作进一步说明。

[0032]实施例1：

[0033]如图1-2、图4- 6所示，一种电工用工具包，包括工具包本体1，工具包本体1的内侧为硬质层，工具包本体1的外表面为防水帆布层，工具包本体1的内侧中部设有分隔板10。工具包本体1上缝制有背包带7,工具包本体1上还设有拉链8，所述拉链8将工具包本体1折叠后固定成三面均可开口的袋状结构，工具包本体1的两侧均缝制有连接带11，且连接带11位于拉链8的外侧。工具包本体1内一面设有工具钳放置袋2、螺丝刀及电笔固定块3、扳手固定块4，工具包本体1内另一面设有其他工具放置袋5以及元器件放置袋6。

[0034]工具钳放置袋2的开口处设有固定带9，固定带9的一端缝制固定在工具包本体1上，固定带9的另一端设有固定带魔术贴，所述工具钳放置袋2上设有与固定带魔术贴相适配的放置袋魔术贴。螺丝刀及电笔固定块3包括通过铆钉固定在工具包本体1上的连接板12，连接板12上粘制有卡装座13，卡装座13为塑料卡装座，卡装座13上开有多个放置孔19。

[0035]扳手固定块4包括通过铆钉固定在工具包本体1上的扳手固定板14，扳手固定板14上均布粘合设有多个扳手固定卡扣15，每个固定卡扣15包括两个相对设置的弹性卡片20。且扳手固定卡扣15的底部固定有磁铁片16。其他工具放置袋5为帆布袋，其他工具放置袋5的三边留有缝合布17，缝合布17与工具包本体1缝合，其他工具放置袋5的袋口设有按扣。元器件放置袋6的三边均缝合在工具包本体1上，且元器件放置袋6上压制设有透明片21。

[0036]实施例2：

[0037]如图1、图3-6所示，一种电工用工具包，包括工具包本体1，工具包本体1的内侧为硬质层，工具包本体1的外表面为防水帆布层，工具包本体1的内侧中部设有分隔板10。工具包本体1上缝制有背包带7,工具包本体1上还设有拉链8，所述拉链8将工具包本体1折叠后固定成三面均可开口的袋状结构，所述工具包本体1的两侧均缝制有可折叠连接布18，且可折叠连接布18位于拉链8的内侧。拉链拉上时，可折叠连接布18位于拉链8的内侧，拉链拉开时，可以使两侧的工具包本体1形成一个夹角限位。

[0038]工具包本体1内一面设有工具钳放置袋2、螺丝刀及电笔固定块3、扳手固定块4，工具包本体1内另一面设有其他工具放置袋5以及元器件放置袋6。工具钳放置袋2的开口处设有固定带9，固定带9的一端缝制固定在工具包本体1上，固定带9的另一端设有固定带魔术贴，所述工具钳放置袋2上设有与固定带魔术贴相适配的放置袋魔术贴。螺丝刀及电笔固定块3包括通过铆钉固定在工具包本体1上的连接板12，连接板12上粘制有卡装座13，卡装座13为塑料卡装座，卡装座13上开有多个放置孔19。

[0039]扳手固定块4包括通过铆钉固定在工具包本体1上的扳手固定板14，扳手固定板14上均布粘合设有多个扳手固定卡扣15，每个固定卡扣15包括两个相对设置的弹性卡片20。且扳手固定卡扣15的底部设有磁铁片16。其他工具放置袋5为帆布袋，其他工具放置袋5的三边留有缝合布17，缝合布17与工具包本体1缝合，其他工具放置袋5的袋口设有按扣。元器件放置袋6的三边均缝合在工具包本体1上，且元器件放置袋6上压制设有透明片21。

[0040]使用时，在工具包本体1内按照设置的工具钳放置袋2、螺丝刀及电笔固定块3、扳手固定块4，工具包本体1内另一面设有其他工具放置袋5以及元器件放置袋6进行放置工具及元器件，将工具及元器件分类整理放置。然后拉好拉链8，当操作人员背着工具包到达检修点后，拉开拉链8，工具包本体1被打开，可折叠连接布18或者连接带11可以对工具包本体1的角度进行限位，保证工具包本体1不会因为打开过度而导致工具或者元器件滑落。本实用新型工具包本体1的折叠设置方式使得工具可以完全展示在工作人员的视野中，同时便于工作人员拿取工具，且本实用新型中的工具包分类明确，更加容易查找工具。
