本实用新型属于电力工作技术领域，公开了一种电力作业中的工具盛装箱，以解决现有技术中电力工作中检修时存在的问题，该工具盛装箱包括工作面，工作面的底部设有工具箱体，工具箱体的下部设有工具放置柜，工具箱体的底部设有防滑垫，工具箱体的下部四周外侧还设有车轮，车轮的顶部装有连接块，工具箱体下部内设有固定板，且固定板位于工具放置柜的上方，固定板的四周设有连接板，连接板穿过设置在工具箱体上的槽孔后与连接块固定连接，固定板的顶部装有可供固定板上下移动的动力机构。本实用新型结构合理，操作简单，通过车轮、固定板与动力机构的配合能够方便工具盛装箱的移动，能够省时省力，节约时间，达到方便检修的目的。

权利要求

1.一种电力作业中的工具盛装箱，其特征是：包括工作面（1），工作面（1）的底部设有工具箱体（4），工具箱体（4）的下部设有工具放置柜（11），工具箱体（4）的底部设有防滑垫（5），工具箱体（4）的下部四周外侧还设有车轮（16），车轮（16）的顶部装有连接块（12），工具箱体（4）下部内设有固定板（9），且固定板（9）位于工具放置柜（11）的上方，固定板（9）的四周设有连接板（21），连接板（21）穿过设置在工具箱体（4）上的槽孔（18）后与连接块（12）固定连接，固定板（9）的顶部装有可供固定板（9）上下移动的动力机构。

2.根据权利要求1所述的一种电力作业中的工具盛装箱，其特征是：所述动力机构包括固定在固定板（9）顶部的圆筒（8），圆筒（8）内侧设有螺纹，圆筒（8）中配合装有螺纹轴（7），螺纹轴（7）由伺服电机（6）驱动，伺服电机（6）固定在工作面（1）的底部。

3.根据权利要求1所述的一种电力作业中的工具盛装箱，其特征是：所述动力机构包括对称固定设置在固定板（9）顶部的两根液压升降柱（19），液压升降柱（19）的顶部与工作面（1）的底部固定。

4.根据权利要求2或3所述的一种电力作业中的工具盛装箱，其特征是：所述工作面（1）的顶面设有防滑橡胶层（2）。

5.根据权利要求4所述的一种电力作业中的工具盛装箱，其特征是：所述工作面（1）的四周固定有挡板（20）。

6.根据权利要求5所述的一种电力作业中的工具盛装箱，其特征是：所述工作面（1）上设有多个用于盛放螺丝钉的凹槽面（14）。

7.根据权利要求6所述的一种电力作业中的工具盛装箱，其特征是：所述工作面（1）的底部两侧还焊接有固定柱（10），固定柱（10）穿过设置在固定板（9）上与固定柱（10）相适配的固定孔（17）后焊接在工具放置柜（11）的顶部。

8.根据权利要求7所述的一种电力作业中的工具盛装箱，其特征是：所述车轮（16）上安装有安装架（15），安装架（15）的顶部与连接块（12）固定。

9.根据权利要求7所述的一种电力作业中的工具盛装箱，其特征是：所述连接块（12）的底部固定有安装筒座（13），安装筒座（13）中固定装有安装架（15）。

10.根据权利要求9所述的一种电力作业中的工具盛装箱，其特征是：所述工作面（1）的两侧均焊接有把手（3）。

说明书

一种电力作业中的工具盛装箱

技术领域

[0001]本实用新型涉及电力工作技术领域，具体涉及一种电力作业中的工具盛装箱。

背景技术

[0002]电工在安装、保养、操作或修理电气设备保、持电气装置，如马达、开关或配电盘正常运行中起着至关重要的作用，在现场维修或者高空维修时，通常电工都是携带工具箱或者工具包进行检修，但是在生产车间中，通常都配备有工具柜，工具柜中盛装有电子元器件以及检修工具等，但是工具柜不便移动，通常都是放置在车间定点位置，维修时，工人需要搬运工具或者元器件去故障点进行检修，工具携带不全需要来回取拿，费时费力，非常不方便，现有的带有滚轮的工具柜，要么需要人工进行锁紧，要么需要人工旋转伸出防滑垫进行与地面接触锁紧或者松开，对于在车间使用频繁的工具柜来说，比较费事费力，现有技术无法解决上述技术问题。

实用新型内容

[0003]本实用新型的目的是为了解决现有技术中电力工作中检修时存在的问题，提供了一种便于作业、可移动的电力作业中的工具盛装箱。

[0004]为了达到上述目的，本实用新型采用以下技术方案：

[0005]一种电力作业中的工具盛装箱，包括工作面，工作面的底部设有工具箱体，工具箱体的下部设有工具放置柜，工具箱体的底部设有防滑垫，工具箱体的下部四周外侧还设有车轮，车轮的顶部装有连接块，工具箱体下部内设有固定板，且固定板位于工具放置柜的上方，固定板的四周设有连接板，连接板穿过设置在工具箱体上的槽孔后与连接块固定连接，固定板的顶部装有可供固定板上下移动的动力机构。

[0006]进一步地，动力机构包括固定在固定板顶部的圆筒，圆筒内侧设有螺纹，圆筒中配合装有螺纹轴，螺纹轴由伺服电机驱动，伺服电机固定在工作面的底部。

[0007]进一步地，动力机构包括对称固定设置在固定板顶部的两根液压升降柱，液压升降柱的顶部与工作面的底部固定。

[0008]进一步地，工作面的顶面设有防滑橡胶层。

[0009]进一步地，工作面的四周固定有挡板。

[0010]进一步地，工作面上设有多个用于盛放螺丝钉的凹槽面。

[0011]进一步地，工作面的底部两侧还焊接有固定柱，固定柱穿过设置在固定板上与固定柱相适配的固定孔后焊接在工具放置柜的顶部。

[0012]进一步地，车轮上安装有安装架，安装架的顶部与连接块固定。

[0013]进一步地，连接块的底部固定有安装筒座，安装筒座中固定装有安装架。

[0014]进一步地，工作面的两侧均焊接有把手。

[0015]本实用新型相对于现有技术，具有以下有益效果：

[0016]本实用新型的电力作业中可移动的工具盛装箱通过在工作面底部设置工具箱体，在工具箱体的下部设置工具放置柜，并在工具箱体的下部四周外侧还设置车轮，当需要将工具盛装箱移动到故障检修点时，动力机构带动固定板下移，使车轮与地面接触，然后进行推动，当到达目的点后，或者用完需要放置时，通过动力机构带动车轮上移。使防滑垫与地面接触，可以稳妥地放置工具盛装箱。本实用新型结构合理，操作简单，通过车轮、固定板与动力机构的配合能够方便工具盛装箱的移动，能够省时省力，节约时间，达到方便检修的目的。

[0017]本实用新型动力机构可以为伺服电机驱动螺纹轴正反转，螺纹轴正反转时可以使圆筒轴向移动，进而使固定板动作。结构简单，操作方便，且伺服电机上带有蓄电池，不存在断电后无法动作的问题。

[0018]本实用新型动力机构可以为液压升降柱，结构简单，动作较为平稳。

[0019]本实用新型的工作面的顶面设有防滑橡胶层，放置取拿工具更加稳妥。

[0020]本实用新型工作面的四周固定有挡板，可以防止一些小零件或者小的元器件滑落。

[0021]本实用新型的工作面上设有多个凹槽面，用于盛放螺丝钉，可以在卸下螺丝钉后，再安装时，能方便快速地取用。避免找不到螺丝钉的问题。

[0022]本实用新型的工作面的底部两侧还焊接有固定柱，将固定柱安装在固定板上的固定孔中，使固定板的移动更加平稳。

[0023]本实用新型的工作面的两侧均焊接有把手，方便推移工具盛装箱。

附图说明

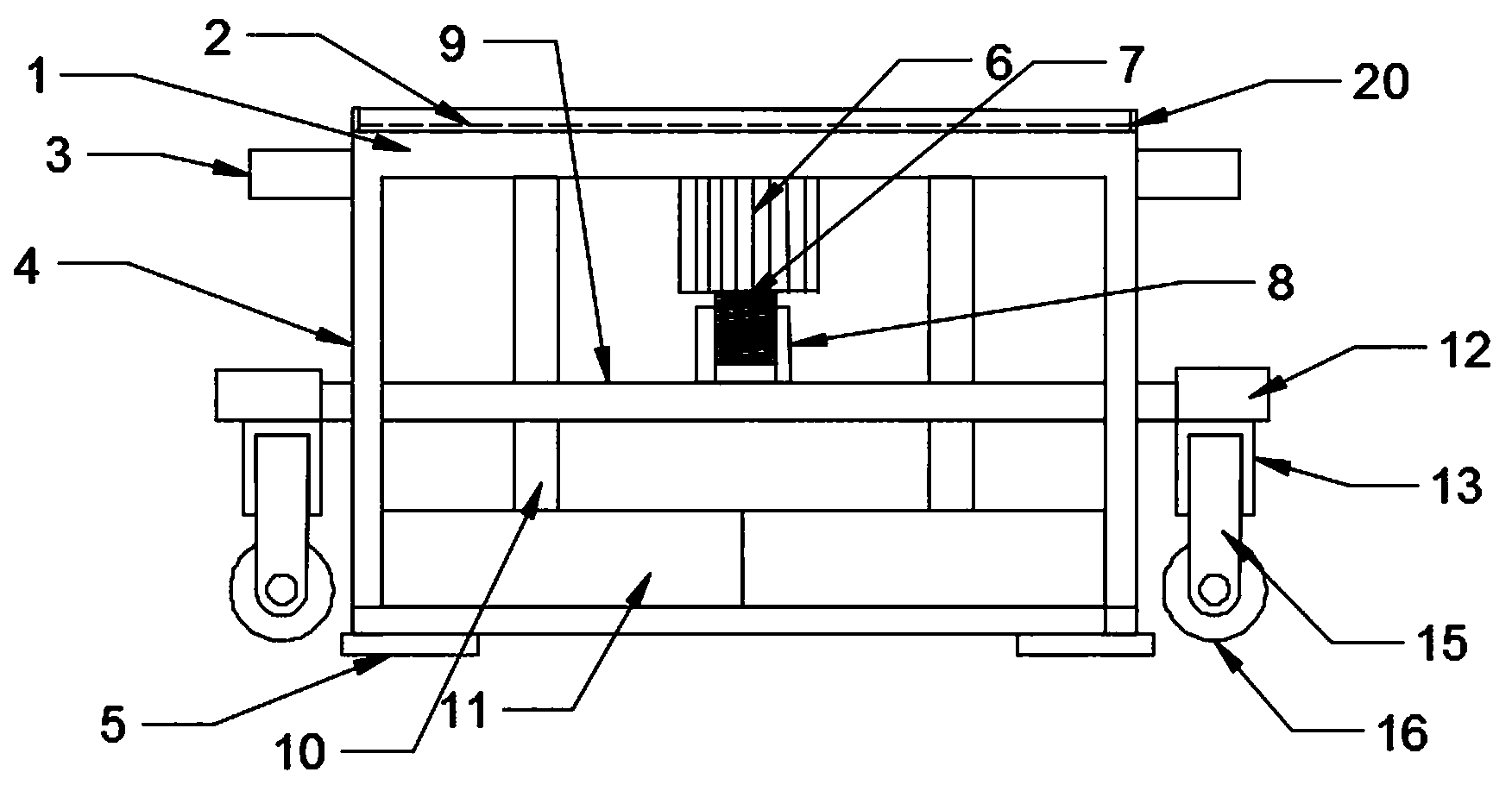

[0024]图1为本实用新型的结构示意图；

[0025]图2为本实用新型中固定板的结构示意图；

[0026]图3为本实用新型中侧面的结构示意图；

[0027]图4为本实用新型另一种结构示意图；

[0028]图5为本实用新型工作面的俯视图。

[0029]附图标记含义如下：1. 工作面；2. 防滑橡胶层；3. 把手；4. 工具箱体；5. 防滑垫；6. 伺服电机；7. 螺纹轴；8. 圆筒；9. 固定板；10. 固定柱；11. 工具放置柜；12. 连接块；13. 安装筒座；14. 凹槽面；15. 安装架；16. 车轮；17. 固定孔；18. 槽孔；19. 液压升降柱；20. 挡板；21. 连接板。

具体实施方式

[0030]下面结合附图和具体实施方式对本实用新型作进一步说明。

[0031]实施例1：

[0032]如图1-3、图5所示，一种电力作业中的工具盛装箱，包括工作面1，工作面1的顶面设有防滑橡胶层2。工作面1的四周焊接有挡板20。工作面1上设有多个用于盛放螺丝钉的凹槽面14。工作面1的两侧均焊接有把手3。

[0033]工作面1的底部设有与工作面1为一体结构的工具箱体4，工具箱体4为焊接的箱体，或者箱体的各个面也可以通过螺栓紧固安装，便于检修。工具箱体4的下部设有工具放置柜11，工具箱体4的底部设有防滑垫5，工具箱体4的下部四周外侧还设有车轮16，车轮16总共为4个，车轮16上安装有安装架15，连接块12的底部焊接有安装筒座13，安装筒座13中焊接装有安装架15，安装筒座13中与安装架15安装处还可以安装防振弹簧。

[0034]工具箱体4下部内设有固定板9，工作面1的底部两侧还焊接有固定柱10，固定柱10穿过设置在固定板9上与固定柱10相适配的固定孔17后焊接在工具放置柜11的顶部。且固定板9位于工具放置柜11的上方，固定板9的四周焊接有连接板21，连接板21穿过设置在工具箱体4上的槽孔18后与连接块12焊接连接，固定板9的顶部装有可供固定板9上下移动的动力机构。

[0035]动力机构包括焊接在固定板9顶部的圆筒8，圆筒8内侧设有螺纹，圆筒8中配合装有螺纹轴7，螺纹轴7由伺服电机6驱动，螺纹轴7可以直接在伺服电机6的传动轴上加工螺纹形成，伺服电机6通过螺栓紧固在工作面1的底部，工作面1的底部还装有蓄电瓶，用于给伺服电机6供电，工具箱体4的侧面装有控制通断电的开关。

[0036]工作时，检修点维修工程大，或者需要多处维修时，需要将工具盛装箱移动到检修点进行检修时，通过伺服电机6的正转动作，圆筒8下移，带动固定板9下移，车轮16与地面接触，通过把手3进行推动工具盛装箱，当推到检修点后，一般车间地面都是较为光滑涂有油漆面。此时，通过伺服电机6的反转动作，圆筒8上移，带动固定板9上移，使车轮16离开地面，防滑垫5与地面接触。然后检修时，将工具及元器件从工具放置柜11中取出后放置在工作面1上，卸下的螺丝钉等可以放置在凹槽面14中。

[0037]实施例2：

[0038]如图2-5所示，一种电力作业中的工具盛装箱，包括工作面1，工作面1的顶面设有防滑橡胶层2。工作面1的四周焊接有挡板20。工作面1上设有多个用于盛放螺丝钉的凹槽面14。工作面1的两侧均焊接有把手3。

[0039]工作面1的底部设有与工作面1为一体结构的工具箱体4，工具箱体4为焊接的箱体，或者箱体的各个面也可以通过螺栓紧固安装，便于检修。工具箱体4的下部设有工具放置柜11，工具箱体4的底部设有防滑垫5，工具箱体4的下部四周外侧还设有车轮16，车轮16总共为4个，车轮16上安装有安装架15，连接块12的底部焊接有安装筒座13，安装筒座13中焊接装有安装架15，安装筒座13中与安装架15安装处还可以安装防振弹簧。

[0040]工具箱体4下部内设有固定板9，工作面1的底部两侧还焊接有固定柱10，固定柱10穿过设置在固定板9上与固定柱10相适配的固定孔17后焊接在工具放置柜11的顶部。且固定板9位于工具放置柜11的上方，固定板9的四周焊接有连接板21，连接板21穿过设置在工具箱体4上的槽孔18后与连接块12焊接连接，固定板9的顶部装有可供固定板9上下移动的动力机构。

[0041]动力机构对称焊接在固定板9顶部的两根电动液压升降柱19，电动液压升降柱19的顶部与工作面1的底部焊接，工作面1的底部还装有蓄电瓶，用于给电动液压升降柱19供电，工具箱体4的侧面装有通断电的控制开关。

[0042]工作时，检修点维修工程大，或者需要多处维修时，需要将工具盛装箱移动到检修点进行检修时，通过液压升降柱19的动作，带动固定板9下移，车轮16与地面接触，通过把手3进行推动工具盛装箱，当推到检修点后，一般车间地面都是较为光滑涂有油漆面。此时通过液压升降柱19的动作，带动固定板9上移，使车轮16离开地面，防滑垫5与地面接触。然后检修时，将工具及元器件从工具放置柜11中取出后放置在工作面1上，卸下的螺丝钉等可以放置在凹槽面14中。
