本实用新型涉及口罩或面罩技术领域，公开了一种用于口罩的便携式呼吸阀，以解决现有技术中口罩或口罩呼吸阀中存在的问题，该便携式呼吸阀，包括阀体，阀体内装有新风系统，阀体上装有可更换式过滤件。本实用新型通过在阀体内安装新风系统，阀体上还装有可更换式得过滤件。该呼吸阀兼顾过滤与呼吸，可解决人们长时间戴口罩呼吸不畅的问题。该呼吸阀的过滤件可更换，而呼吸阀成本较低，总价格在20元左右，可多次使用体积小巧，重量较轻，将该呼吸阀放在与之配备的口罩上，口罩的一侧一个，一个用于输送口罩外的空气进入口罩，一个用于将口罩内的浊气排出，使用者呼吸通畅，佩戴很舒服，具有良好的效果，具有很大的市场前景。

权利要求

1.一种用于口罩的便携式呼吸阀，包括阀体（1），其特征是：阀体（1）内装有新风系统，新风系统包括安装在阀体（1）内的电源（13），阀体（1）内还装有静音风扇（14），且静音风扇（14）与电源（13）连接，安装静音风扇（14）处的阀体（1）两侧均开有第一通气孔（15）；安装所述静音风扇（14）处的阀体（1）上方还设有滤件放置壳（2），滤件放置壳（2）中装有可更换式过滤件。

2.根据权利要求1所述的一种用于口罩的便携式呼吸阀，其特征是：所述滤件放置壳（2）的顶部设有与第一通气孔（15）相对应的第二通气孔（3），滤件放置壳（2）与阀体（1）之间形成滤件放置腔（7），滤件放置腔（7）中装有可更换式过滤件。

3.根据权利要求2所述的一种用于口罩的便携式呼吸阀，其特征是：所述滤件放置壳（2）的一侧开口用于安装过滤件，滤件放置壳（2）的另一侧设有用于推出过滤件的小孔（16）。

4.根据权利要求3所述的一种用于口罩的便携式呼吸阀，其特征是：所述过滤件包括第一压片（8）、第二压片（11），第一压片（8）与第二压片（11）之间压装有滤芯片（10），且第一压片（8）、第二压片（11）上均开有与第二通气孔（3）相对应的第三通气孔（9）。

5.根据权利要求4所述的一种用于口罩的便携式呼吸阀，其特征是：所述阀体（1）的一侧设有凸起腔（4），所述电源（13）安装在凸起腔（4）中。

6.根据权利要求5所述的一种用于口罩的便携式呼吸阀，其特征是：所述阀体（1）的侧部设有充电口（6）；所述凸起腔（4）上设有电源开关（5）及电源指示灯；所述滤芯片（10）可按需制作成不同气味的滤芯片。

7.根据权利要求6所述的一种用于口罩的便携式呼吸阀，其特征是：所述阀体（1）与口罩通过黑科技强力胶粘在一起，口罩上开有通气口，且该阀体（1）为两个，一个阀体（1）内的静音风扇（14）正转，一个阀体（1）内的静音风扇（14）反转。

8.根据权利要求6所述的一种用于口罩的便携式呼吸阀，其特征是：所述阀体（1）的底部设有底板边沿，底板边沿上均布设有多个安装孔（12），阀体（1）与口罩通过卡扣连接，口罩上开有通气口，且该阀体（1）为两个，一个阀体（1）内的静音风扇（14）正转，一个阀体（1）内的静音风扇（14）反转。

说明书

一种用于口罩的便携式呼吸阀

技术领域

[0001]本实用新型涉及口罩技术领域，具体涉及一种用于口罩的便携式呼吸阀。

背景技术

[0002]疫情发生之后，防疫形式非常严峻，出行佩戴口罩成了最基本最必要的防护，哪怕疫情好转之后，并未完全清零之前，出行佩戴口罩也是必须的，公交车上、马路上、医院里，各种各样的公共场合中，人人戴口罩，甚至一个人一天要换多次口罩。

[0003]一次性口罩的防护能力有限，尤其病毒及雾霾，KN95或者N95的口罩防护能力相对来说好一点。

[0004]但KN95或者N95的口罩，有的配有呼吸阀，有的没有呼吸阀，相对可以使用多次，现有的呼吸阀通常都是呼吸口上加装一个滤片，在商场，飞机、会场、地铁、公交等或是夏季天气较炎热时，佩戴现有口罩，一是很憋气，口罩内的空气不流通，会引起呼吸困难；二是呼出来的浊气又会吸进去，甚至会发生缺氧，再甚会严重会影响到心肺脑的正常功能。另外防尘口罩也存在这种问题，现有技术无法解决上述技术问题。

实用新型内容

[0005]本实用新型的目的是为了解决现有技术中口罩或口罩呼吸阀中存在的问题，提供了一种结构简单、使用效果良好的便携式呼吸阀。

[0006]为了达到上述目的，本实用新型采用以下技术方案：

[0007]一种用于口罩的便携式呼吸阀，包括阀体，阀体内装有新风系统，阀体上装有可更换式过滤件。

[0008]进一步地，新风系统包括安装在阀体内的电源，阀体内还装有静音风扇，且静音风扇与电源连接，安装静音风扇处的阀体两侧均开有第一通气孔。

[0009]进一步地，安装所述静音风扇处的阀体上方还设有滤件放置壳，滤件放置壳中装有可更换式过滤件。

[0010]进一步地，滤件放置壳的顶部设有与第一通气孔相对应的第二通气孔，滤件放置壳与阀体之间形成滤件放置腔，滤件放置腔中装有可更换式过滤件。

[0011]进一步地，滤件放置壳的一侧开口用于安装过滤件，滤件放置壳的另一侧设有用于推出过滤件的小孔。

[0012]进一步地，过滤件包括第一压片、第二压片，第一压片与第二压片之间压装有滤芯片，且第一压片、第二压片上均开有与第二通气孔相对应的第三通气孔。

[0013]进一步地，阀体的一侧设有凸起腔，所述电源安装在凸起腔中。

[0014]进一步地，阀体的侧部设有充电口；凸起腔上设有触摸式电源开关及电源指示灯。

[0015]进一步地，滤芯片可按需制作成不同气味的滤芯片。

[0016]进一步地，阀体与口罩通过黑科技强力胶粘在一起，口罩上开有通气口，且该阀体为两个，一个阀体内的静音风扇正转，一个阀体内的静音风扇反转。

[0017]进一步地，阀体的底部设有底板边沿，底板边沿上均布设有多个安装孔，阀体与口罩通过卡扣连接，口罩上开有通气口，且该阀体为两个，一个阀体内的静音风扇正转，一个阀体内的静音风扇反转。

[0018]本实用新型相对于现有技术，具有以下有益效果：

[0019]本实用新型的便携式呼吸阀，通过在阀体内安装新风系统，阀体上还装有可更换式得过滤件。该呼吸阀兼顾过滤与呼吸，可解决人们长时间戴口罩呼吸不畅的问题。该呼吸阀的过滤件可更换，而呼吸阀成本较低，总价格在20元左右，可多次使用，至少能使用2‑3年，多则3‑5年，平均下来使用该呼吸阀每天只需几分钱，而且该呼吸阀结构简单，体积小巧，重量较轻，将该呼吸阀放在与之配备的口罩上，口罩的一侧一个，方便佩戴使用。携带方便，该呼吸阀一个用于输送口罩外的空气进入口罩，一个用于将口罩内的浊气排出，使用者呼吸通畅，佩戴很舒服，不管是防雾霾还是防尘防病毒，都具有良好的效果，且使用舒适感强，具有很大的市场前景，打造了真正意义上的“新鲜口罩改装者”。

[0020]本实用新型利用可充电电源带动静音风扇转动，静音风扇转动时可达到送风或者吸风的目的，开关按钮为按钮式开关或触摸式开关按钮，若为触摸式开关，为防止误碰，触摸式开关按钮需连续触动三次，才能开启该静音风扇。

[0021]本实用新型设置滤件放置腔，类似于抽屉式的结构，用顶针从小孔处顶出过滤件，方便更换过滤件。

[0022]本实用新型的过滤件通过两压片压装滤芯片组成，结构简单，而且方便从滤件放置腔中推入或取出。

附图说明

[0023]图1为本实用新型的主视图。

[0024]图2为本实用新型仰视图。

[0025]图3为本实用新型俯视图。

[0026]图4为本实用新型右视图。

[0027]图5为本实用新型后视图。

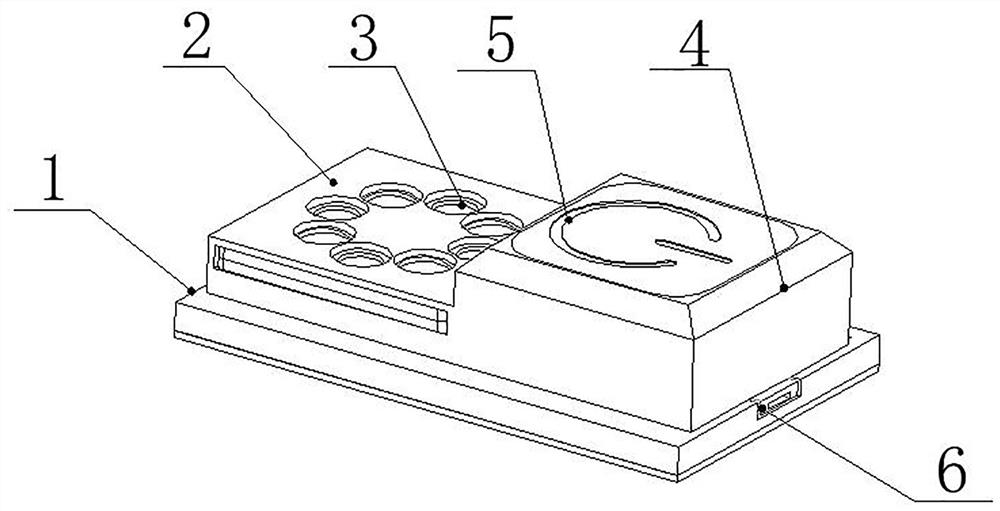

[0028]图6为本实用新型立体图。

[0029]图7为本使用新型过滤件的结构示意图。

[0030]图8为本实用新型另一种形式的立体图。

[0031]图9为配套的口罩示意图。

[0032]图10为配套的口罩另一种示意图。

[0033]附图标记含义如下：1. 阀体；2. 滤件放置壳；3. 第二通气孔；4. 凸起腔；5. 电源开关；6. 充电口；7. 滤件放置腔；8. 第一压片；9. 第三通气孔；10. 滤芯片；11. 第二压片；12. 安装孔；13. 电源；14. 静音风扇；15. 第一通气孔；16. 小孔。

具体实施方式

[0034]下面结合附图和具体实施例对本实用新型作进一步说明。

[0035]实施例1：

[0036]如图1‑7所示，一种用于口罩的便携式呼吸阀，包括阀体1，阀体1内装有新风系统，阀体1上装有可更换式过滤件。

[0037]新风系统包括安装在阀体1内的电源13，阀体1内还装有静音风扇14，且静音风扇14与电源13连接，电源13用于给静音风扇14供电转动，安装静音风扇14处的阀体1两侧均开有多个第一通气孔15。阀体1的一侧设有凸起腔4，电源13安装在凸起腔4中。凸起腔4上设有电源开关5及电源指示灯，阀体1的侧部设有充电口6。电源开关5可以为触摸式电源开关，也可以为按钮式，安装静音风扇14处的阀体1上方还固定有滤件放置壳2，滤件放置壳2的顶部设有与第一通气孔15相对应的第二通气孔3，滤件放置壳2与阀体1之间形成滤件放置腔7，滤件放置腔7中装有过滤件。

[0038]滤件放置壳2的一侧开口用于安装过滤件，滤件放置壳2的另一侧设有用于推出过滤件的小孔16。过滤件包括第一压片8、第二压片11，第一压片8与第二压片11之间压装有滤芯片10，且第一压片8、第二压片11上均开有与第二通气孔3相对应的第三通气孔9。第一压片8与第二压片11之间还装有可改善口味的滤片。

[0039]该阀体1与口罩通过强力胶粘在一起，（该强力胶为黑科技胶，可重复使用，也可以更换）且口罩上开有通气口，通气口与呼吸第一通气孔15相对应，且该阀体1为两个，一个阀体1内的静音风扇14正转，一个阀体1内的静音风扇14反转，一个吸风一个排风，达到呼吸通畅的目的。

[0040]实施例2：

[0041]本实施例与实施例1的结构相同，不同之处在于阀体1的底部设有底板边沿，底板边沿上均布设有多个安装孔12，阀体1与口罩通过卡扣17连接，口罩上配备几个卡扣17，且该卡扣17的内侧位于口罩夹层，不会影响佩戴的舒适感，外侧扣伸出口罩后与安装孔12卡扣式连接，口罩上开有通气口，通气口的口径为20mm，且该阀体1为两个，一个阀体1内的静音风扇14正转，一个阀体1内的静音风扇14反转，一个吸风，一个排风，达到呼吸通畅的目的。

[0042]使用者购买一对呼吸阀，并购买多个与之配备的过滤件及口罩，然后将两个呼吸阀分别装于口罩的两侧，日常出门均可佩戴，本实施例中的电源可连续供电8‑10小时，也可以根据实际配备更多参数的呼吸阀，且该电源可充电，随时都可以充电。

[0043]当口罩需更换时，取下呼吸阀，然后将呼吸阀装在新的口罩上，继续使用。该呼吸阀的阀体材质为无毒塑料，部件之间粘接，可做成各式颜色的个性化呼吸阀。

[0044]本实施例中的电池为300mA的锂电池，也可以根据实际做成其它型号的锂电池，本实施例中的静音风扇为微型风扇2006双滚珠轴承型风扇。

[0045]本实用新型也可用于面罩。
