本申请实施例公开了一种互联网通信用悬挂式分纤箱，包括分纤箱体，所述分纤箱体的两侧固定连接有保护外壳，所述保护外壳底部的内侧活动套接有散热风扇。本申请通过散热风扇将外界的冷空气强制送入到保护外壳的内部，继而通过进气口进入到分纤箱体的内部，对分纤箱体内部的热空气进行交换，完成对分纤箱体内部的风冷降温，与此同时散热片对分纤箱体内部的热量进行热传导并利用保护外壳内部的流动冷空气可加快热传导效率，再完成热传导降温，两者相互配合对分纤箱体的内部进行双重降温，解决现分纤箱箱体密封散热性能差，大量的热量会存于箱中。
权利要求
1.一种互联网通信用悬挂式分纤箱，包括分纤箱体(1)，其特征在于：所述分纤箱体(1)的两侧固定连接有保护外壳(2)，所述保护外壳(2)底部的内侧活动套接有散热风扇(3)，所述散热风扇(3)中部的表面固定套接有固定套(4)，所述固定套(4)的一侧固定安装在分纤箱体(1)底部的侧面，所述散热风扇(3)的底部设置有通风管(5)，所述通风管(5)螺纹连接在保护外壳(2)底面的内侧，所述通风管(5)的内部固定套接有第一滤网(6)，所述分纤箱体(1)两侧的侧壁开设有进气口(7)，所述分纤箱体(1)内部的底面螺纹连接有换气管(8)，所述换气管(8)的内部固定套接有第二滤网(9)，所述分纤箱体(1)正面的内侧铰接安装有箱门(13)。
2.根据权利要求1所述的一种互联网通信用悬挂式分纤箱，其特征在于：所述分纤箱体(1)两侧的侧壁各开设有等距的五个进气口(7)，且每个进气口(7)的一侧均固定安装有一个风向导管(11)。
3.根据权利要求1所述的一种互联网通信用悬挂式分纤箱，其特征在于：所述散热风扇(3)的顶部设置有散热片(10)，且散热片(10)的一端固定套接在分纤箱体(1)的内部。
4.根据权利要求1所述的一种互联网通信用悬挂式分纤箱，其特征在于：所述第二滤网(9)与第一滤网(6)的顶面各活动连接有第二活性炭(15)和第一活性炭(14)，且第一滤网(6)与第二滤网(9)内部的网目数相同。
5.根据权利要求1所述的一种互联网通信用悬挂式分纤箱，其特征在于：所述通风管(5)底部的内侧固定套接有扭杆(12)，且扭杆(12)与第一滤网(6)的底面不接触。
6.根据权利要求1所述的一种互联网通信用悬挂式分纤箱，其特征在于：所述保护外壳(2)底部的外侧为倾斜状，且保护外壳(2)与通风管(5)的高度值之和小于分纤箱体(1)的高度值。
说明书
一种互联网通信用悬挂式分纤箱
技术领域
[0001]本申请涉及互联网通信技术领域，更具体地，涉及一种互联网通信用悬挂式分纤箱。
背景技术
[0002]光缆分纤箱是用于室外或室内连接主干光缆与配线光缆的接口设备，光纤分纤箱采用内外两层结构，外层主要由光分插片固定装置及蝶形引入光缆盘绕固定装置和储纤装置组成，内层配有光纤熔接盘片和皮缆熔接盘等。
[0003]但是现有的光缆分纤箱多为一个封闭的箱体，夏天室外的光缆分纤箱受阳光曝晒以及用电高峰的时候，分纤箱内的光模块和翻转板均会产热升温，而由于箱体密封散热性能差，大量的热量会存于箱中，导致光模块和翻转板不能及时散热，大大缩短使用寿命，针对这种问题，我们提供一种互联网通信用悬挂式分纤箱。
实用新型内容
[0004]鉴于上述问题，本申请提出了一种互联网通信用悬挂式分纤箱，以改善上述问题。
[0005]为实现以上目的，本实用新型通过以下技术方案予以实现：一种互联网通信用悬挂式分纤箱，包括分纤箱体，所述分纤箱体的两侧固定连接有保护外壳，所述保护外壳底部的内侧活动套接有散热风扇，所述散热风扇中部的表面固定套接有固定套，所述固定套的一侧固定安装在分纤箱体底部的侧面，所述散热风扇的底部设置有通风管，所述通风管螺纹连接在保护外壳底面的内侧，所述通风管的内部固定套接有第一滤网，所述分纤箱体两侧的侧壁开设有进气口，所述分纤箱体内部的底面螺纹连接有换气管，所述换气管的内部固定套接有第二滤网，所述分纤箱体正面的内侧铰接安装有箱门。
[0006]可选的，所述分纤箱体两侧的侧壁各开设有等距的五个进气口，且每个进气口的一侧均固定安装有一个风向导管。
[0007]可选的，所述散热风扇的顶部设置有散热片，且散热片的一端固定套接在分纤箱体的内部。
[0008]可选的，所述第二滤网与第一滤网的顶面各活动连接有第二活性炭和第一活性炭，且第一滤网与第二滤网内部的网目数相同。
[0009]可选的，所述通风管底部的内侧固定套接有扭杆，且扭杆与第一滤网的底面不接触。
[0010]可选的，所述保护外壳底部的外侧为倾斜状，且保护外壳与通风管的高度值之和小于分纤箱体的高度值。
[0011]本申请提供的一种互联网通信用悬挂式分纤箱，具备以下有益效果：
[0012]1、本申请通过散热风扇将外界的冷空气强制送入到保护外壳的内部，继而通过进气口进入到分纤箱体的内部，对分纤箱体内部的热空气进行交换，完成对分纤箱体内部的风冷降温，与此同时散热片对分纤箱体内部的热量进行热传导并利用保护外壳内部的流动冷空气可加快热传导效率，再完成热传导降温，两者相互配合对分纤箱体的内部进行双重降温，解决现分纤箱箱体密封散热性能差，大量的热量会存于箱中导致光模块和翻转板不能及时散热，使用寿命降低的问题。
[0013]2、本申请通过第二滤网承载第二活性炭、第一滤网承载第一活性炭，继而对进行分纤箱体内部的潮湿空气进行干燥除湿，进一步提高装置的实用性，避免潮湿空气中的水分侵蚀分纤箱体内部的光模块和翻转板。
附图
附图说明
[0014]为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

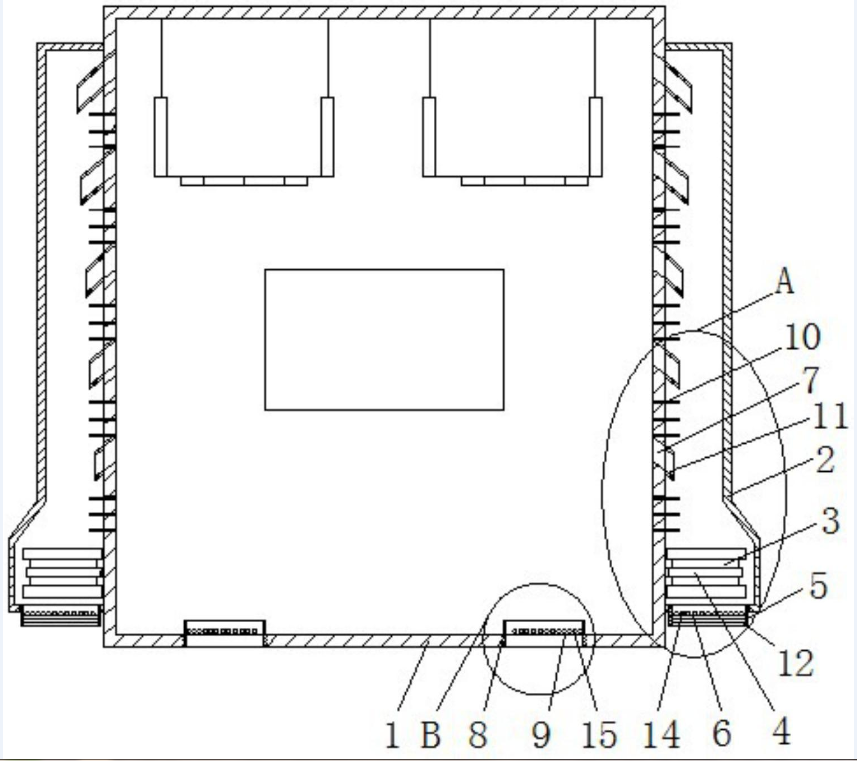

[0015]图1示出了本申请结构分纤箱体剖视示意图；
[0016]图2示出了本申请结构图1中A处放大示意图；
[0017]图3示出了本申请结构图1中B处放大示意图；
[0018]图4示出了本申请结构正视示意图；
[0019]图5示出了本申请结构通风管俯视示意图；
[0020]图6示出了本申请结构换气管俯视示意图。
[0021]图中：1、分纤箱体；2、保护外壳；3、散热风扇；4、固定套；5、通风管；6、第一滤网；7、进气口；8、换气管；9、第二滤网；10、散热片；11、风向导管；12、扭杆；13、箱门；14、第一活性炭；15、第二活性炭。
具体实施方式
[0022]下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。
[0023]请参阅图1至图6，本实用新型提供一种技术方案：一种互联网通信用悬挂式分纤箱，包括分纤箱体1，分纤箱体1两侧的侧壁各开设有等距的五个进气口7，且每个进气口7的一侧均固定安装有一个风向导管11，后续在散热风扇3将外界的冷空气强制送入到保护外壳2的内部后，冷空气通过分纤箱体1两侧各设置的五组风向导管11和进气口7组成交换通道分散进入到分纤箱体1的内部，进行均匀冷却，分纤箱体1的两侧固定连接有保护外壳2，保护外壳2底部的外侧为倾斜状，且保护外壳2与通风管5的高度值之和小于分纤箱体1的高度值，保护外壳2底部的外侧为倾斜状便于在雨天时间将雨水进行导向流动，使雨水尽量远离分纤箱体1，进而降低雨水进入分纤箱体1内部的几率，到保护外壳2底部的内侧活动套接有散热风扇3，散热风扇3的顶部设置有散热片10，且散热片10的一端固定套接在分纤箱体1的内部，通过散热风扇3将外界的冷空气强制送入到保护外壳2的内部，继而通过进气口7进入到分纤箱体1的内部，对分纤箱体1内部的热空气进行交换，完成对分纤箱体1内部的风冷降温，与此同时散热片10对分纤箱体1内部的热量进行热传导并利用保护外壳2内部的流动冷空气可加快热传导效率，再完成热传导降温，两者相互配合对分纤箱体1的内部进行双重降温，解决现分纤箱箱体密封散热性能差，大量的热量会存于箱中导致光模块和翻转板不能及时散热，使用寿命降低的问题，散热风扇3中部的表面固定套接有固定套4，固定套4的一侧固定安装在分纤箱体1底部的侧面，散热风扇3的底部设置有通风管5，通风管5底部的内侧固定套接有扭杆12，且扭杆12与第一滤网6的底面不接触，扭杆12为后续通风管5与保护外壳2的扭转分离提供捏持结构，方便工作人员使用，通风管5螺纹连接在保护外壳2底面的内侧，通风管5的内部固定套接有第一滤网6，分纤箱体1两侧的侧壁开设有进气口7，分纤箱体1内部的底面螺纹连接有换气管8，换气管8的内部固定套接有第二滤网9，第二滤网9与第一滤网6的顶面各活动连接有第二活性炭15和第一活性炭14，且第一滤网6与第二滤网9内部的网目数相同，通过第二滤网9承载第二活性炭15、第一滤网6承载第一活性炭14，继而对进行分纤箱体1内部的潮湿空气进行干燥除湿，进一步提高装置的实用性，避免潮湿空气中的水分侵蚀分纤箱体1内部的光模块和翻转板，分纤箱体1正面的内侧铰接安装有箱门13。
[0024]综上，本申请提供的一种互联网通信用悬挂式分纤箱，在使用时，启动散热风扇3，由散热风扇3将外界的冷空气强制送入到保护外壳2的内部，随后冷空气通过分纤箱体1两侧各五组风向导管11和进气口7组成交换通道分散进入到分纤箱体1的内部，对分纤箱体1内部的热空气进行交换，交换过程中的热空气通过两个换气管8流出分纤箱体1的内部，由此完成对分纤箱体1内部的风冷降温，与此同时散热片10对分纤箱体1内部的热量进行热传导，并利用保护外壳2内部的流动冷空气加快散热片10热传导效率，再完成热传导降温，两者相互配合对分纤箱体1的内部进行双重降温，若是有外界空气较为潮湿，换气管8内部第二滤网9顶面承载的第二活性炭15、通风管5内部第一滤网6顶面承载的第一活性炭14可对进入到分纤箱体1内部的参与冷热空气交换的潮湿空气进行干燥除湿。
[0025]最后应说明的是：以上实施例仅用以说明本申请的技术方案，而非对其限制；尽管参照前述实施例对本申请进行了详细的说明，本领域的普通技术人员当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不驱使相应技术方案的本质脱离本申请各实施例技术方案的精神和范围。
