 本实用新型公开了一种4000A高压开关柜温升试验用母排支架，包括被试4000A高  压开关柜，被试4000A高压开关柜的一侧固定安装有多个绝缘套管，多个绝缘套管 的一侧固定安装有试验接线母排，多个试验接线母排的一侧均固定安装有大电流输出导线，多个试验接线母排的底端均支撑有支架。本实用新型提供了电力行业进行4000A高压开关柜温升试验，防套管应力损伤母排支撑结构，可稳定有效支撑试验用母排，防止挂接大电流输出导线的母排对绝缘套管的应力损伤，进而造成设备运行事故。本支撑结构形式简单，加工方便，成本低，使用方便，

   权利要求书

1、一种4000A高压开关柜温升试验用母排支架，包括被试4000A高压开关柜（1），其特征在于，所述被试4000A高压开关柜（1）的一侧固定安装有多个绝缘套管（3），多个所述绝缘套管（3）的一侧固定安装有试验接线母排（2），多个所述试验接线母排（2）的一侧均固定安装有大电流输出导线（4），多个所述试验接线母排（2）的底端均支撑有支架（5），所述支架（5）由底座（501），支撑杆（502）、转动手柄（503）、绝缘垫（504）、支撑平板（505）、外矩形螺纹（506）和内矩形螺纹（507）组成，所述底座（501）的顶端开设有内矩形螺纹（507），所述支撑杆（502）的底端开设有外矩形螺纹（506），所述外矩形螺纹（506）和内矩形螺纹（507）螺纹连接，所述支撑杆（502）的中部固定安装有转动手柄（503），所述支撑杆（502）的顶端固定安装有支撑平板（505），所述支撑平板（505）的顶端固定安装有绝缘垫（504），所述绝缘垫（504）的顶端与试验接线母排（2）的底端接触连接。

2、根据权利要求1所述的一种4000A高压开关柜温升试验用母排支架，其特征在于，所述底座（501）包括梯形支撑板（5011）和固定柱（5012），所述固定柱（5012）边侧等距固定安装有三个梯形支撑板（5011），三个所述梯形支撑板（5011）的底端均固定设有均匀分布的凸起。

3、根据权利要求1所述的一种4000A高压开关柜温升试验用母排支架，其特征在于，所述支撑平板（505）与绝缘垫（504）的尺寸相匹配，且所述支撑平板（505）与绝缘垫（504）的连接处涂设有强力粘胶。

4、根据权利要求1所述的一种4000A高压开关柜温升试验用母排支架，其特征在于，所述绝缘套管（3）的内径与试验接线母排（2）端头处的尺寸相匹配。

根据权利要求1所述的一种4000A高压开关柜温升试验用母排支架，其特征在于，所述支撑杆（502）的表面涂刷有均匀分布的防腐漆。

附图

说明书

一种4000A高压开关柜温升试验用母排支架

技术领域

本实用新型涉及电网设备高压试验领域，特别涉及一种4000A高压开关柜温升试验用母排支架。

背景技术

电力行业因其对国民经济和社会的重要影响，其系统运行的可靠性有严格的要求，而电力系统的可靠运行一个关键环节就是电力设备的质量和可靠性。在电力工程投运前及运行期间，都要对其关键设备进行多种试验，以验证其可靠性。高压开关柜是目前使用广泛的一种电力设备，是配电网中承担电能的分配、控制功能的开关设备，主要用于3-35kV电压等级。通常由金属柜体封装高压断路器、隔离开关、二次监测控制系统、接地刀闸等设备。

对高压开关柜进行的各项试验中，温升试验主要考核开关柜在满负荷运行条件下各部件的温度升高情况，以保证设备在运行过程中不因温度过高而发生设备部件损坏、过快老化而造成事故。试验时，需对高压开关柜通以1.1倍的额定电流,电流通过开关柜的母排连接处接入。试验时，为了真实的模拟电流的接线情况和顺利的将电流接入，每一相通常用一段和开关柜同规格的母排穿过开关柜侧面的绝缘套管接在柜内的母排连接处。在开关柜外侧，用温升试验设备的大截面输出导线连接在这一段母排的另一端。对于额定电压4000A的高压开关柜，试验时在每一相母线上连接的大截面试验输出导线总截面积达到3000mm²以上，长度超过2米，这些导线的重量再加上试验母排的重量和杠杆作用，作用在开关柜侧面绝缘套管上的重力达到数百公斤，而绝缘套管为有一定硬度和脆性的复合材料，在长达数小时的试验过程中，极易因应力造成损伤，进而破坏其绝缘性能，使设备在投运后发生事故。所以，必须在试验时，对试验母排做有效的支撑，杜绝其对绝缘套管的应力损伤，这就需要设计一个方便实用的支撑结构。

发明内容

本实用新型的目的在于提供一种4000A高压开关柜温升试验用母排支架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种4000A高压开关柜温升试验用母排支架，包括被试4000A高压开关柜，所述被试4000A高压开关柜的一侧固定安装有多个绝缘套管，多个所述绝缘套管的一侧固定安装有试验接线母排，多个所述试验接线母排的一侧均固定安装有大电流输出导线，多个所述试验接线母排的底端均支撑有支架，所述支架由底座，支撑杆、转动手柄、绝缘垫、支撑平板、外矩形螺纹和内矩形螺纹组成，所述底座的顶端开设有内矩形螺纹，所述支撑杆的底端开设有外矩形螺纹，所述外矩形螺纹和内矩形螺纹螺纹连接，所述支撑杆的中部固定安装有转动手柄，所述支撑杆的顶端固定安装有支撑平板，所述支撑平板的顶端固定安装有绝缘垫，所述绝缘垫的顶端与试验接线母排的底端接触连接。

优选的，所述底座包括梯形支撑板和固定柱，所述固定柱边侧等距固定安装有三个梯形支撑板，三个所述梯形支撑板的底端均固定设有均匀分布的凸起。

优选的，所述支撑平板与绝缘垫的尺寸相匹配，且所述支撑平板与绝缘垫的连接处涂设有强力粘胶。

优选的，所述绝缘套管的内径与试验接线母排端头处的尺寸相匹配。

优选的，所述支撑杆的表面涂刷有均匀分布的防腐漆。

本实用新型的技术效果和优点：本实用新型提供了电力行业进行4000A高压开关柜温升试验，防套管应力损伤母排支撑结构，可稳定有效支撑试验用母排，防止挂接大电流输出导线的母排对绝缘套管的应力损伤，进而造成设备运行事故，本支撑结构形式简单，加工方便，成本低，使用方便，占地面积小，可在保证试验顺利进行的同时，有效缩短试验用母排的长度，值得在类似试验场合推广应用。

附图说明

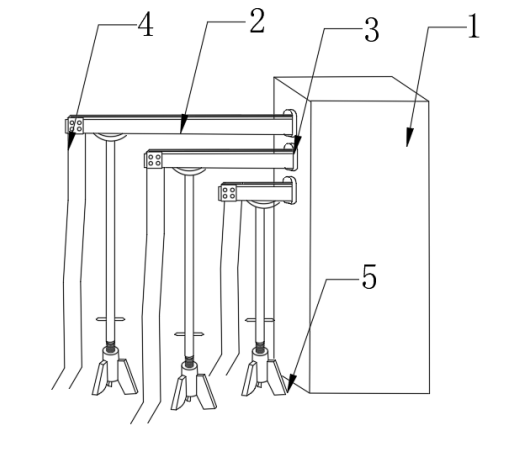

图1为本实用新型结构示意图；

图2为本实用新型支架结构示意图；

图3为本实用新型连接杆结构示意图；

图4为本实用新型底座结构示意图。

图中：1、被试4000A高压开关柜；2、试验接线母排；3、绝缘套管；4、大电流输出导线；5、支架；501、底座；502、支撑杆；503、转动手柄；504、绝缘垫；505、支撑平板；506、外矩形螺纹；507、内矩形螺纹；5011、梯形支撑板；5012、固定柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-4所示的一种4000A高压开关柜温升试验用母排支架，包括被试4000A高压开关柜1，被试4000A高压开关柜1的一侧固定安装有多个绝缘套管3，多个绝缘套管3的一侧固定安装有试验接线母排2，多个试验接线母排2的一侧均固定安装有大电流输出导线4，多个试验接线母排2的底端均支撑有支架5，通过支撑的支架5，可稳定有效支撑试验接线母排2，防止挂接大电流输出导线4的母排对绝缘套管3的应力损伤，进而造成设备运行事故，支架5由底座501，支撑杆502、转动手柄503、绝缘垫504、支撑平板505、外矩形螺纹506和内矩形螺纹507组成，底座501的顶端开设有内矩形螺纹507，支撑杆502的底端开设有外矩形螺纹506，外矩形螺纹506和内矩形螺纹507螺纹连接，支撑杆502的中部固定安装有转动手柄503，支撑杆502的顶端固定安装有支撑平板505，支撑平板505的顶端固定安装有绝缘垫504，绝缘垫504的顶端与试验接线母排2的底端接触连接；

底座501包括梯形支撑板5011和固定柱5012，固定柱5012边侧等距固定安装有三个梯形支撑板5011，三个梯形支撑板5011的底端均固定设有均匀分布的凸起，通过设有的三个梯形支撑板5011，保证底座501的稳定性。

支撑平板505与绝缘垫504的尺寸相匹配，且支撑平板505与绝缘垫504的连接处涂设有强力粘胶，保证绝缘垫504和支撑平板505连接牢固，绝缘套管3的内径与试验接线母排2端头处的尺寸相匹配，支撑杆502的表面涂刷有均匀分布的防腐漆。

本实用新型工作原理：支架5采用高强度钢型材制作，分为底座501和支撑杆502两部分，底座501有一定高度，采用三个梯形支撑板5011稳定支撑结构，其顶部有矩形内螺纹507，支撑,502主体为高强度型钢圆杆，底部有矩形外螺纹506与底座1连接，并可以通过螺纹调节高度，为方便旋转调节高度，支撑杆502上有转动手柄503，支撑杆502顶端为支撑平板505，并敷设绝缘垫504，此面与试验接线母排2接触，试验连接母排2受到的重力通过支撑平板505、支撑杆502传导到底座501上，支撑平板505上的绝缘垫504起绝缘、缓冲、防滑的作用，矩形螺纹通过车床加工，可以承受较高的应力，支撑杆502为长连杆结构，其稳定性来自于其自身刚度，故选用高强度圆型钢制作，试验时，试验接线母排2上的电流达到4400安培，但电压不超过20伏特，绝缘垫504就可以起到绝缘作用，并对试验接线母排2和支撑平板505之间起到增加摩擦力、缓冲的作用，可稳定有效支撑试验接线母排，防止挂接大电流输出导线的母排对绝缘套管的应力损伤，进而造成设备运行事故。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
