本申请实施例公开了一种无线通信用天线，包括滑动支撑座，所述滑动支撑座顶部固定安装有连接支撑板，所述连接支撑板的顶部固定安装有升降杆，所述升降杆的顶部固定套接有支撑杆。本申请通过铺设一条导向导轨，并将滑动支撑座活动套接在其上，使得滑动支撑座可以在导向导轨上进行移动，从而在需要调节升降杆以及其上结构位置时，只需在导向导轨上滑动滑动支撑座，即可完成调节，使得装置可以灵活的进行移动，从而在信号受到影响时可以找寻信号更好的位置，提高了装置的使用灵活性，同时在滑动支撑座内部设置一个旋转齿轮，并利用驱动电机进行驱动，从而使得装置可以自动化进行移动，提高了装置的自动化进程。
权利要求书
1.一种无线通信用天线，包括滑动支撑座(1)，其特征在于：所述滑动支撑座(1)顶部固定安装有连接支撑板(2)，所述连接支撑板(2)的顶部固定安装有升降杆(3)，所述升降杆(3)的顶部固定套接有支撑杆(4)，所述支撑杆(4)的中部固定套接有信号发射天线(5)，且支撑杆(4)的顶端固定安装有信号接收天线(6)，所述滑动支撑座(1)的中部固定安装有支撑架(7)，所述支撑架(7)上固定安装有驱动电机(8)，所述驱动电机(8)的两端固定套接有旋转轴(9)，所述旋转轴(9)的顶端固定套接有旋转齿轮(10)，所述旋转齿轮(10)的底部啮合有齿轮槽(12)，所述齿轮槽(12)的底端固定安装有导向导轨(11)，所述导向导轨(11)的两端固定安装有连接杆(15)，所述连接杆(15)的底端固定安装有支撑基座(16)，所述支撑基座(16)的底部固定安装有固定腿(17)。
2.根据权利要求1所述的一种无线通信用天线，其特征在于：所述连接支撑板(2)的两端分别固定安装在两个滑动支撑座(1)的顶端，且连接支撑板(2)的形状为U形。
3.根据权利要求1所述的一种无线通信用天线，其特征在于：所述信号发射天线(5)相邻之间固定安装有连接弹簧，且信号发射天线(5)的长度值从上至下依次增大。
4.根据权利要求1所述的一种无线通信用天线，其特征在于：所述旋转齿轮(10)的两侧活动套接在滑动支撑座(1)的内侧，且滑动支撑座(1)内侧的底部固定安装有限位块(13)。
5.根据权利要求1所述的一种无线通信用天线，其特征在于：所述导向导轨(11)的底部开设有限位槽(14)，所述限位槽(14)内滑动连接有限位块(13)。
6.根据权利要求1所述的一种无线通信用天线，其特征在于：所述固定腿(17)的底部固定安装在其他固定结构上，且固定腿(17)的长度可自行定制。
说明书
一种无线通信用天线
技术领域
[0001]本申请涉及无线通信技术领域，更具体地，涉及一种无线通信用天线。
背景技术
[0002]天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介(通常是自由空间)中传播的电磁波，或者进行相反的变换。在无线电设备中用来发射或接收电磁波的部件。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。同一天线作为发射或接收的基本特性参数是相同的。这就是天线的互易定理，现有的天线都是直接架设在外界的，不具有移动的可能，除非人工进行移动，一但某一位置信号接收受到影响，将会导致信号变差，不利于使用，为此提出一种无线通信用天线。
实用新型内容
[0003]鉴于上述问题，本申请提出了一种无线通信用天线，具备可灵活移动，信号接收不受影响的优点，以改善上述问题。
[0004]为实现以上目的，本实用新型通过以下技术方案予以实现：一种无线通信用天线，包括滑动支撑座，所述滑动支撑座顶部固定安装有连接支撑板，所述连接支撑板的顶部固定安装有升降杆，所述升降杆的顶部固定套接有支撑杆，所述支撑杆的中部固定套接有信号发射天线，且支撑杆的顶端固定安装有信号接收天线，所述滑动支撑座的中部固定安装有支撑架，所述支撑架上固定安装有驱动电机，所述驱动电机的两端固定套接有旋转轴，所述旋转轴的顶端固定套接有旋转齿轮，所述旋转齿轮的底部啮合有齿轮槽，所述齿轮槽的底端固定安装有导向导轨，所述导向导轨的两端固定安装有连接杆，所述连接杆的底端固定安装有支撑基座，所述支撑基座的底部固定安装有固定腿。
[0005]可选的，所述连接支撑板的两端分别固定安装在两个滑动支撑座的顶端，且连接支撑板的形状为U形。
[0006]可选的，所述信号发射天线相邻之间固定安装有连接弹簧，且信号发射天线的长度值从上至下依次增大。
[0007]可选的，所述旋转齿轮的两侧活动套接在滑动支撑座的内侧，且滑动支撑座内侧的底部固定安装有限位块。
[0008]可选的，所述导向导轨的底部开设有限位槽，所述限位槽内滑动连接有限位块。
[0009]可选的，所述固定腿的底部固定安装在其他固定结构上，且固定腿的长度可自行定制。
[0010]本申请提供的一种无线通信用天线，具备以下有益效果：
[0011]1、本申请通过铺设一条导向导轨，并将滑动支撑座活动套接在其上，使得滑动支撑座可以在导向导轨上进行移动，从而在需要调节升降杆以及其上结构位置时，只需在导向导轨上滑动滑动支撑座，即可完成调节，使得装置可以灵活的进行移动，从而在信号受到影响时可以找寻信号更好的位置，提高了装置的使用灵活性，同时在滑动支撑座内部设置一个旋转齿轮，并利用驱动电机进行驱动，从而使得装置可以自动化进行移动，提高了装置的自动化进程。
[0012]2、本申请通过在滑动支撑座上设置一个连接支撑板，使得两个滑动支撑座之间通过连接支撑板连接为一个整体，提高了装置的联动性，同时在连接支撑板上设置一个升降杆，使得可以通过升降杆来对支撑杆的高度进行升降，可以利用升降来找寻信号更好的位置，提高了装置的信号收发速率，保证了装置的基础功能性。
附图说明
[0013]为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

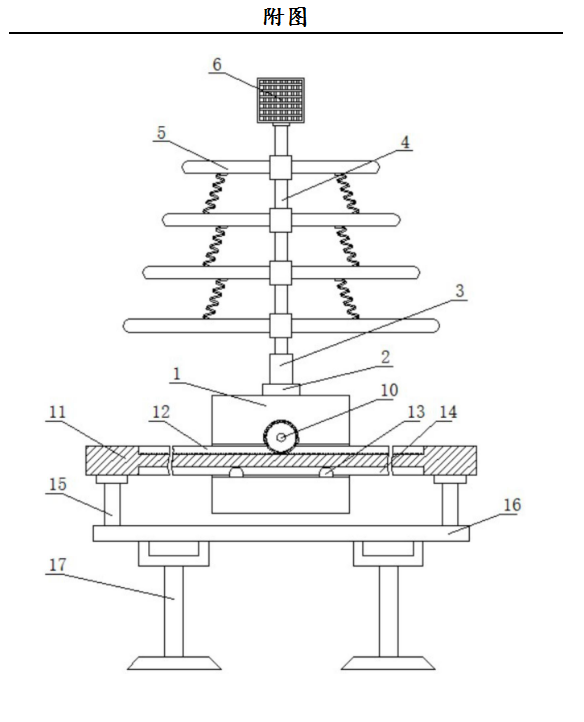

[0014]图1示出了本申请结构示意图；
[0015]图2示出了本申请结构驱动电机示意图。
[0016]图中：1、滑动支撑座；2、连接支撑板；3、升降杆；4、支撑杆；5、信号发射天线；6、信号接收天线；7、支撑架；8、驱动电机；9、旋转轴；10、旋转齿轮；11、导向导轨；12、齿轮槽；13、限位块；14、限位槽；15、连接杆；16、支撑基座；17、固定腿。
具体实施方式
[0017]下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。
[0018]请参阅图1至图2，本实用新型提供一种技术方案：一种无线通信用天线，包括滑动支撑座1，滑动支撑座1顶部固定安装有连接支撑板2，连接支撑板2的两端分别固定安装在两个滑动支撑座1的顶端，且连接支撑板2的形状为U形，利用连接支撑板2将两个滑动支撑座1连接为一体，使得两个滑动支撑座1之间连接的更加牢固，不会出现两个滑动支撑座1其中一个运行移动，另一个停留原地的情况，提高了装置的统一性，同时将连接支撑板2的形状设置为U形，从而使得连接支撑板2的结构更加的稳固，连接支撑板2的顶部固定安装有升降杆3，升降杆3的顶部固定套接有支撑杆4，支撑杆4的中部固定套接有信号发射天线5，信号发射天线5相邻之间固定安装有连接弹簧，且信号发射天线5的长度值从上至下依次增大，在相邻的信号发射天线5之间设置连接弹簧，从而使得信号发射天线5在发射信号时更加的稳定，削弱了外界因素对信号发射天线5的影响，提高了装置的可靠性，同时将信号发射天线5的长度值设置为从上至下依次增大，从而使得装置更加的稳固，且支撑杆4的顶端固定安装有信号接收天线6，滑动支撑座1的中部固定安装有支撑架7，支撑架7上固定安装有驱动电机8，驱动电机8的两端固定套接有旋转轴9，旋转轴9的顶端固定套接有旋转齿轮10，旋转齿轮10的两侧活动套接在滑动支撑座1的内侧，且滑动支撑座1内侧的底部固定安装有限位块13，将旋转齿轮10的两侧活动套接在滑动支撑座1的内侧，从而使得旋转齿轮10可以稳定的旋转，并将旋转齿轮10与齿轮槽12啮合，从而在旋转齿轮10旋转时将会驱动滑动支撑座1在导向导轨11滑动，提高了装置的灵活性，旋转齿轮10的底部啮合有齿轮槽12，齿轮槽12的底端固定安装有导向导轨11，导向导轨11的底部开设有限位槽14，限位槽14内滑动连接有限位块13，在滑动支撑座1内腔的底部设置限位块13，并在导向导轨11的底部开设一个契合限位块13的限位槽14，从而使得限位块13配合限位槽14将滑动支撑座1和导向导轨11的位置相互限定住，提高了装置的稳固性，导向导轨11的两端固定安装有连接杆15，连接杆15的底端固定安装有支撑基座16，支撑基座16的底部固定安装有固定腿17，固定腿17的底部固定安装在其他固定结构上，且固定腿17的长度可自行定制，将固定腿17的底部固定安装在其他的固定结构，使得装置在进行使用时，可以固定的更加牢固，提高了装置的牢固性，同时固定腿17的长度可以根据需要自行定制，大大提高了装置的使用灵活性。
