本申请实施例公开了一种信号传输用光缆接头盒，包括底盖、顶盖和调压箱，所述底盖和顶盖通过螺钉固定连接，所述螺钉的底部固定连接有螺帽，所述底盖底部的一侧和顶盖顶部的一侧均设有电缆路口，所述顶盖内壁的一侧固定连接有压力检测器，所述顶盖低端的另一侧依次设有固定孔和固定管。本申请提供的一种信号传输用光缆接头盒，通过电动伸缩杆，电动伸缩杆的伸缩可以控制挤压板的位置发生改变，当电动伸缩杆伸长时，电动伸缩杆带动挤压板挤压橡胶球，橡胶球内的气体被挤压至该接头盒内，调节该接头盒内的压强至正常的范围，当电动伸缩杆收缩时，挤压板与橡胶球分离，便于橡胶球形状的改变。
权利要求书
1.一种信号传输用光缆接头盒，包括底盖(1)、顶盖(2)和调压箱(7)，其特征在于，所述底盖(1)和顶盖(2)通过螺钉(3)固定连接，所述螺钉(3)的底部固定连接有螺帽(4)，所述底盖(1)底部的一侧和顶盖(2)顶部的一侧均设有电缆路口(15)，所述顶盖(2)内壁的一侧固定连接有压力检测器(5)，所述顶盖(2)低端的另一侧依次设有固定孔和固定管(6)，所述固定孔和固定管(6)的内侧均固定连接有密封圈，所述调压箱(7)顶端的一侧固定连接有固定螺栓(11)，所述固定螺栓(11)与固定孔和与固定孔相连的密封圈相适配，所述调压箱(7)顶端的一侧固定连接有连接管(10)，所述连接管(10)与固定管(6)及与固定管(6)相连的密封圈相适配。
2.根据权利要求1所述的一种信号传输用光缆接头盒，其特征在于，所述调压箱(7)内腔的底部固定连接有电动伸缩杆(8)，所述电动伸缩杆(8)的另一端固定连接有挤压板(9)。
3.根据权利要求1所述的一种信号传输用光缆接头盒，其特征在于，所述连接管(10)的一端延伸至调压箱(7)的内腔，且所述连接管(10)的一端固定连接有橡胶球(14)，且橡胶球(14)内部填充有少量空气。
4.根据权利要求1所述的一种信号传输用光缆接头盒，其特征在于，所述连接管(10)的一端活动连接有球阀(12)，所述调压箱(7)内腔的侧壁固定连接有马达(13)，所述马达(13)的输出轴末端与球阀(12)上的阀杆顶部的中部固定连接。
5.根据权利要求1所述的一种信号传输用光缆接头盒，其特征在于，所述底盖(1)和顶盖(2)的表面涂有散热涂层，所述底盖(1)和顶盖(2)的侧壁均是双层的，且双层侧壁之间由弹簧固定连接。
说明书
一种信号传输用光缆接头盒
技术领域
[0001]本申请涉及光缆接头盒领域，更具体地，涉及一种信号传输用光缆接头盒。
背景技术
[0002]光缆接头盒是将两根或多根光缆连接在一起，并具有保护部件的接续部分，是光缆线路工程建设中必须采用的，而且是非常重要的器材之一，光缆接头盒的质量直接影响光缆线路的质量和光缆线路的使用寿命。
[0003]现有的光缆接头盒主要采用在上、下壳体之间设置密封胶条的方式密封，这种设计的密封性能在常温下没问题，但随着季节温度变化，光缆接头盒内的气压也随之高低变化，夏季高温时，其内部气压也随之增高，加之密封胶条高温变软，往往导致密封胶条被盒体内部高气压冲破现象，造成漏水，使光缆接头盒丧失密封性能，进而会影响整条光缆线路的通信质量，以至于需要维修、更换光缆接头盒。
实用新型内容
[0004]鉴于上述问题，本申请提出了一种信号传输用光缆接头盒，包括底盖、顶盖和调压箱，所述底盖和顶盖通过螺钉固定连接，所述螺钉的底部固定连接有螺帽，所述底盖底部的一侧和顶盖顶部的一侧均设有电缆路口，所述顶盖内壁的一侧固定连接有压力检测器，所述顶盖低端的另一侧依次设有固定孔和固定管，所述固定孔和固定管的内侧均固定连接有密封圈，所述调压箱顶端的一侧固定连接有固定螺栓，所述固定螺栓与固定孔和与固定孔相连的密封圈相适配，所述调压箱顶端的一侧固定连接有连接管，所述连接管与固定管及与固定管相连的密封圈相适配。
[0005]优选的，所述调压箱内腔的底部固定连接有电动伸缩杆，所述电动伸缩杆的另一端固定连接有挤压板。
[0006]优选的，所述连接管的一端延伸至调压箱的内腔，且所述连接管的一端固定连接有橡胶球，且橡胶球内部填充有少量空气。
[0007]优选的，所述连接管的一端活动连接有球阀，所述调压箱内腔的侧壁固定连接有马达，所述马达的输出轴末端与球阀上的阀杆顶部的中部固定连接。
[0008]优选的，所述底盖和顶盖的表面涂有散热涂层，所述底盖和顶盖的侧壁均是双层的，且双层侧壁之间由弹簧固定连接。
[0009]本申请提供的一种信号传输用光缆接头盒，通过电动伸缩杆，电动伸缩杆的伸缩可以控制挤压板的位置发生改变，当电动伸缩杆伸长时，电动伸缩杆带动挤压板挤压橡胶球，橡胶球内的气体被挤压至该接头盒内，调节该接头盒内的压强至正常的范围，当电动伸缩杆收缩时，挤压板与橡胶球分离，便于橡胶球形状的改变。
[0010]本申请提供的一种信号传输用光缆接头盒，通过散热涂层，可以增加该接头盒的散热性，便于降低该接头盒内部的温度，延长该接头盒内器件的使用寿命，底盖和顶盖侧壁的设置，提高了该接头盒的抗压性能和抗震性能，弹簧的回弹力削减了作用在该接头盒上的力，该接头盒内部器件受到的影响大大降低，提高了该接头盒内部器件工作的稳定性和延长了使用寿命。
附图说明
[0011]为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

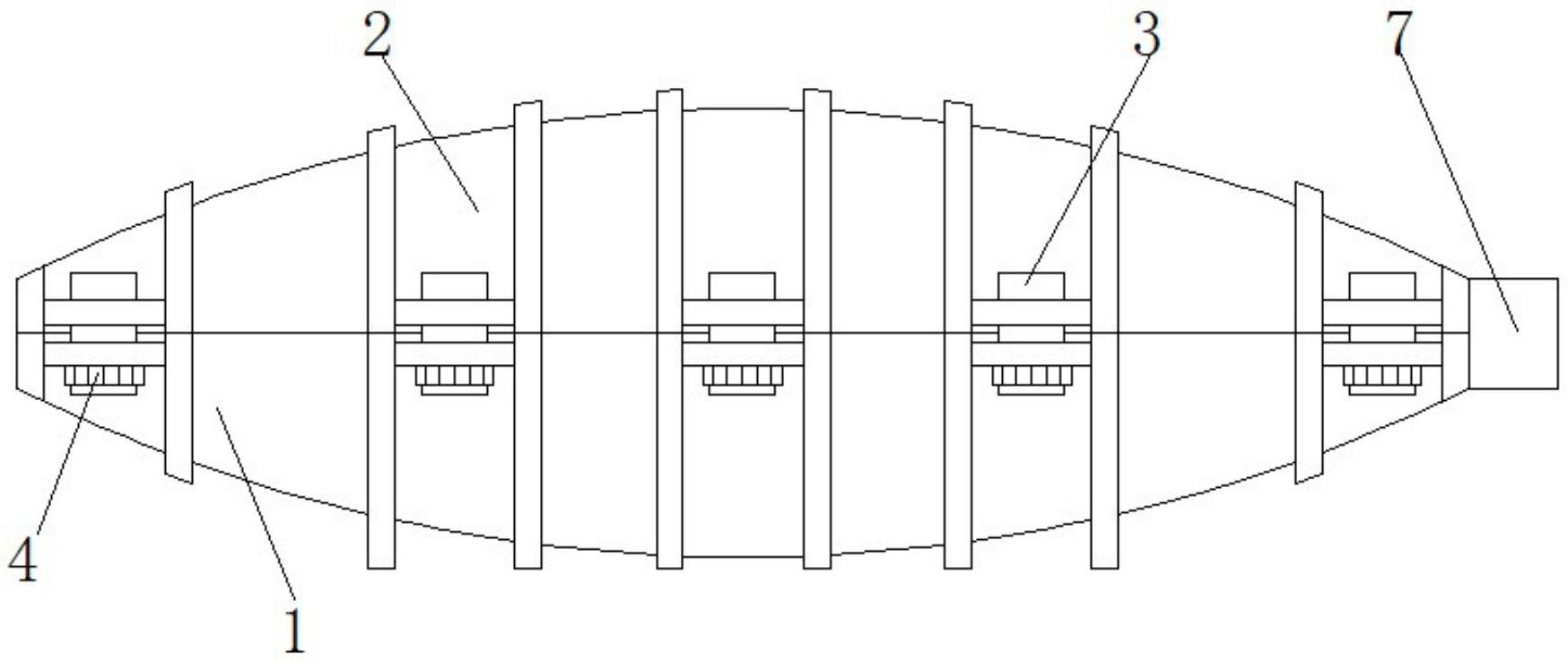

[0012]图1本新型结构正面示意图；
[0013]图2本新型结构调压箱内部示意图；
[0014]图3本新型结构顶盖俯视示意图。
[0015]图中：1、底盖；2、顶盖；3、螺钉；4、螺帽；5、压力检测器；6、固定管；7、调压箱；8、电动伸缩杆；9、挤压板；10、连接管；11、固定螺栓；12、球阀；13、马达；14、橡胶球；15、电缆路口。
具体实施方式
[0016]下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。
[0017]请参阅图1-3，一种信号传输用光缆接头盒，包括底盖1、顶盖2和调压箱7，底盖1和顶盖2通过螺钉3固定连接，螺钉3的底部固定连接有螺帽4，底盖1底部的一侧和顶盖2顶部的一侧均设有电缆路口15，顶盖2内壁的一侧固定连接有压力检测器5，通过压力检测器5，可以实时检测该光缆接头盒内的压强，该接头盒内的控制系统控制调压箱7调节该接头盒内的压强，防止密封条被接头盒内的高压气体冲破，影响其密封效果，顶盖2低端的另一侧依次设有固定孔和固定管6，固定孔和固定管6的内侧均固定连接有密封圈，调压箱7顶端的一侧固定连接有固定螺栓11，通过固定螺栓11，可以把调压箱7固定在该接头盒上，便于调压箱7与该电缆接头盒的固定和分离，固定螺栓11与固定孔和与固定孔相连的密封圈相适配，调压箱7顶端的一侧固定连接有连接管10，连接管10与固定管6及与固定管6相连的密封圈相适配。
[0018]其中，调压箱7内腔的底部固定连接有电动伸缩杆8，电动伸缩杆8的另一端固定连接有挤压板9，通过电动伸缩杆8，电动伸缩杆8的伸缩可以控制挤压板9的位置发生改变，当电动伸缩杆8伸长时，电动伸缩杆8带动挤压板9挤压橡胶球14，橡胶球14内的气体被挤压至该接头盒内，调节该接头盒内的压强至正常的范围，当电动伸缩杆8收缩时，挤压板9与橡胶球14分离，便于橡胶球14形状的改变。
[0019]其中，连接管10的一端延伸至调压箱7的内腔，且连接管10的一端固定连接有橡胶球14，且橡胶球14内部填充有少量空气，通过在橡胶球14内填充有少量的空气，便于把进入橡胶球14内的空气排出，便于调节该接头盒内的压强。
[0020]其中，连接管10的一端活动连接有球阀12，调压箱7内腔的侧壁固定连接有马达13，马达13的输出轴末端与球阀12上的阀杆顶部的中部固定连，接，通过马达13，马达13的转动带动与之相固定连接的球阀12转动，球阀12的转动控制连接管10的打开或闭合，连接管10打开时，便于该接头盒内的空气进入到橡胶球14内，降低该接头盒内的压强或把橡胶球14内的空气排放到该接头盒内，提高该接头盒内的压强。
[0021]其中，底盖1和顶盖2的表面涂有散热涂层，底盖1和顶盖2的侧壁均是双层的，且双层侧壁之间由弹簧固定连接，通过散热涂层，可以增加该接头盒的散热性，便于降低该接头盒内部的温度，延长该接头盒内器件的使用寿命，底盖1和顶盖2侧壁的设置，提高了该接头盒的抗压性能和抗震性能，弹簧的回弹力削减了作用在该接头盒上的力，该接头盒内部器件受到的影响大大降低，提高了该接头盒内部器件工作的稳定性和延长了使用寿命。
[0022]综上所述，使用时，把调压箱7上的连接管10套接在固定管6内且连接管10的一端伸入顶盖2的内侧，固定螺栓11通过固定孔伸入顶盖2的内侧，用螺帽4固定固定螺栓11的位置，调压箱7被固定在顶盖2上，把顶盖2与底盖1用螺钉3和螺帽4固定，该接头盒在使用的过程中，压力检测器5实时检测该接头盒内的压强，若该接头盒内的压强高于正常范围，该接头盒内的控制系统控制马达13所在的电路接通，马达13的转动带动与之相固定连接的球阀12转动，连接管10被打开，该接头盒内的空气在压力的作用下沿着连接管进入到橡胶球14内，该接头盒内的压强减小，压力检测器5检测到该接头盒内的压强处于正常的范围时，马达13反向转动，连接管10闭合，若该接头盒内的压强低于正常范围，马达13转动，连接管10打开，控制系统控制电动伸缩杆8伸长，电动伸缩杆8带动挤压板9挤压橡胶球14，橡胶球14内的空气进入到该接头盒的内腔，增大该接头盒内的压强，压力检测器5检测到该接头盒内的压强处于正常的范围时，马达13反向转动，连接管10闭合，电动伸缩杆8带动挤压板9回到初始位置处。
