                    权利要求书

1.一种通信用信号放大器，包括安装底板(1)，其特征在于：所述安装底板(1)的顶部固定连接有安装座(3)，所述安装座(3)的顶部固定连接有底部限位块(4)，所述底部限位块(4)的外部活动套接有支撑弹簧(5)，所述底部限位块(4)的顶部卡接有信号放大器(6)，所述信号放大器(6)的右侧设置有侧面限位块(9)，所述侧面限位块(9)活动套接在安装座(3)的内部，所述信号放大器(6)的底部设置有散热头(13)，所述散热头(13)的右侧固定连接有冷却管(15)，所述冷却管(15)的右侧固定连接有水箱(16)。

2.根据权利要求1所述的一种通信用信号放大器，其特征在于：所述安装底板(1)的顶部固定连接有围板(2)，所述围板(2)围绕在安装座(3)的外部，所述安装底板(1)的边缘开设有安装孔。

3.根据权利要求1所述的一种通信用信号放大器，其特征在于：所述信号放大器(6)的底部开设有底部限位槽(7)，所述底部限位槽(7)与底部限位块(4)相匹配，所述信号放大器(6)的侧面开设有侧面限位槽(8)，所述侧面限位槽(8)与侧面限位块(9)相匹配。

4.根据权利要求1所述的一种通信用信号放大器，其特征在于：所述侧面限位块(9)的内部活动套接有滑动杆(10)，所述滑动杆(10)固定安装在安装座(3)的内部，所述侧面限位块(9)的右侧固定连接有复位弹簧(11)，所述侧面限位块(9)的顶部固定连接有推板(12)，所述推板(12)位于安装座(3)的顶部。

5.根据权利要求1所述的一种通信用信号放大器，其特征在于：所述散热头(13)的顶部设置有导热胶垫(14)，所述导热胶垫(14)的顶部与信号放大器(6)的底部接触。

6.根据权利要求1所述的一种通信用信号放大器，其特征在于：所述水箱(16)的底部固定安装有微型水泵(17)，所述微型水泵(17)的左侧固定连接有输水管(18)，所述输水管(18)的左侧与散热头(13)的底部固定连接。

7.根据权利要求1所述的一种通信用信号放大器，其特征在于：所述安装底板(1)的顶部设置有保护壳(19)，所述保护壳(19)通过固定螺栓(20)与安装底板(1)固定连接在一起。

说明书

                  一种通信用信号放大器

技术领域

[0001]本申请涉及通讯设备技术领域，更具体地，涉及一种通信用信号放大器。

背景技术

[0002]信号放大器从其名称我们就知道其功能是放大信号。信号放大器的种类很多，比如电视信号放大器，收音机放大器等，所有的接收机里面都有信号放大器。专门放大手机信号的放大器叫手机信号放大器，主要用于解决室内手机信号盲区问题。

[0003]现有的信号放大器一般采用螺栓等进行固定安装，导致信号放大器的拆装都比较的麻烦，不方便信号放大器的更换和维修，同时现有的吸纳好放大器在使用的过程中会产生热量，当信号放大器的温度过高时，会影响信号放大器工作的稳定性，而且信号放大器暴露在外部容易受到破坏，为此我们提出了一种通信用信号放大器。

实用新型内容

 [0004]鉴于上述问题，本申请提出了一种通信用信号放大器，以改善上述问题。

[0005]为实现以上目的，本实用新型通过以下技术方案予以实现：一种通信用信号放大器，包括安装底板，所述安装底板的顶部固定连接有安装座，所述安装座的顶部固定连接有底部限位块，所述底部限位块的外部活动套接有支撑弹簧，所述底部限位块的顶部卡接有信号放大器，所述信号放大器的右侧设置有侧面限位块，所述侧面限位块活动套接在安装座的内部，所述信号放大器的底部设置有散热头，所述散热头的右侧固定连接有冷却管，所述冷却管的右侧固定连接有水箱。

[0006]可选的，所述安装底板的顶部固定连接有围板，所述围板围绕在安装座的外部，所述安装底板的边缘开设有安装孔。

[0007]可选的，所述信号放大器的底部开设有底部限位槽，所述底部限位槽与底部限位块相匹配，所述信号放大器的侧面开设有侧面限位槽，所述侧面限位槽与侧面限位块相匹配。

[0008]可选的，所述侧面限位块的内部活动套接有滑动杆，所述滑动杆固定安装在安装座的内部，所述侧面限位块的右侧固定连接有复位弹簧，所述侧面限位块的顶部固定连接有推板，所述推板位于安装座的顶部。

[0009]可选的，所述散热头的顶部设置有导热胶垫，所述导热胶垫的顶部与信号放大器的底部接触。

[0010]可选的，所述水箱的底部固定安装有微型水泵，所述微型水泵的左侧固定连接有输水管，所述输水管的左侧与散热头的底部固定连接。

[0011]可选的，所述安装底板的顶部设置有保护壳，所述保护壳通过固定螺栓与安装底板固定连接在一起。

[0012]本申请提供的一种通信用信号放大器，具备以下有益效果：

[0013]1、该通信用信号放大器，通过设置底部限位块，利用底部限位块对信号放大器的底部进行限位，防止信号放大器左右移动，同时底部限位块外部的支撑弹簧能够给予信号放大器向上的弹力，方便拆卸时将信号放大器弹出，通过在信号放大器的侧面设置侧面限位块，利用复位弹簧给予侧面限位块向左的弹力，使侧面限位块对信号放大器的侧面进行固定，不需要使用螺栓等对信号放大器进行固定，方便信号放大器的拆装和维修。

[0014]2、该通信用信号放大器，通过在信号放大器的底部设置散热头，利用微型水泵将水箱内部冷却水输送到散热头中，信号放大器产生的热量经过导热胶垫传导入散热头中，然后经过冷却管进行散热，方便对信号放大器进行降温散热，避免信号放大器温度过高，通过在信号放大器的外部设置保护壳，利用保护壳对信号放大器进行保护，避免信号放大器被破坏，保护了信号放大器的安全，提高了信号放大器的安全性。

附图说明

[0015]为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

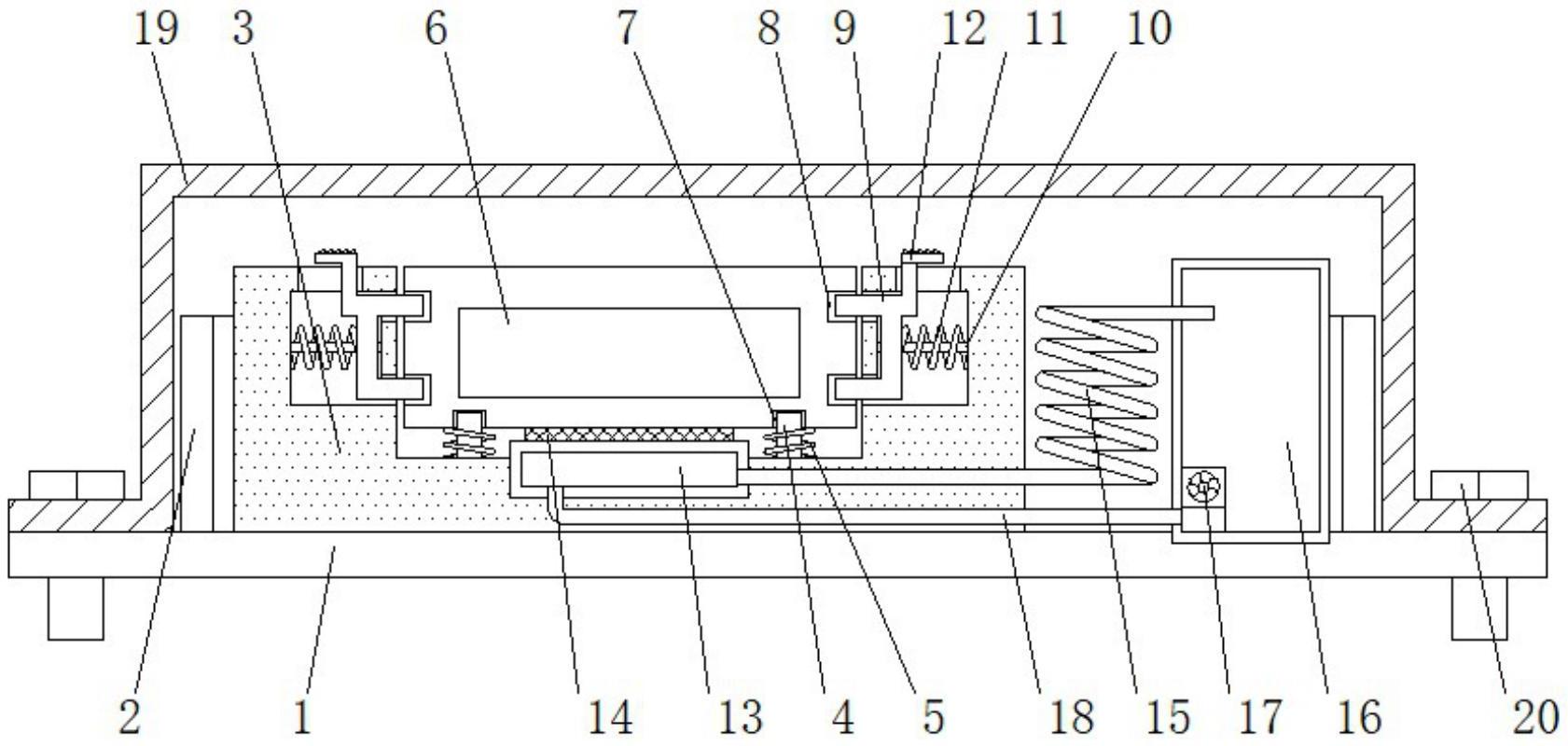

[0016]图1示出了本申请实施例提出的一种通信用信号放大器的示意图；

[0017]图2示出了本申请实施例提出的一种通信用信号放大器安装底板的示意图。

[0018]图中：1、安装底板；2、围板；3、安装座；4、底部限位块；5、支撑弹簧；6、信号放大器；7、底部限位槽；8、侧面限位槽；9、侧面限位块；10、滑动杆；11、复位弹簧；12、推板；13、散热头；14、导热胶垫；15、冷却管；16、水箱；17、微型水泵；18、输水管；19、保护壳；20、固定螺栓。

具体实施方式

[0019]下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。

[0020]请参阅图1至图2，本实用新型提供一种技术方案：一种通信用信号放大器，包括安装底板1，安装底板1的顶部固定连接有围板2，围板2围绕在安装座3的外部，安装底板1的边缘开设有安装孔，安装底板1的顶部固定连接有安装座3，安装座3的顶部固定连接有底部限位块4，底部限位块4的外部活动套接有支撑弹簧5，通过设置底部限位块4，利用底部限位块4对信号放大器6的底部进行限位，防止信号放大器6左右移动，同时底部限位块4外部的支撑弹簧5能够给予信号放大器6向上的弹力，方便拆卸时将信号放大器6弹出，底部限位块4的顶部卡接有信号放大器6，信号放大器6的底部开设有底部限位槽7，底部限位槽7与底部限位块4相匹配，信号放大器6的侧面开设有侧面限位槽8，侧面限位槽8与侧面限位块9相匹配，信号放大器6的右侧设置有侧面限位块9，通过在信号放大器6的侧面设置侧面限位块9，利用复位弹簧11给予侧面限位块9向左的弹力，使侧面限位块9对信号放大器6的侧面进行固定，不需要使用螺栓等对信号放大器6进行固定，方便信号放大器6的拆装和维修，侧面限位块9活动套接在安装座3的内部，侧面限位块9的内部活动套接有滑动杆10，滑动杆10固定安装在安装座3的内部，侧面限位块9的右侧固定连接有复位弹簧11，侧面限位块9的顶部固定连接有推板12，推板12位于安装座3的顶部，信号放大器6的底部设置有散热头13，散热头13的顶部设置有导热胶垫14，通过在信号放大器6的底部设置散热头13，利用微型水泵17将水箱16内部冷却水输送到散热头13中，信号放大器6产生的热量经过导热胶垫14传导入散热头13中，然后经过冷却管15进行散热，方便对信号放大器6进行降温散热，避免信号放大器6温度过高，导热胶垫14的顶部与信号放大器6的底部接触，散热头13的右侧固定连接有冷却管15，冷却管15的右侧固定连接有水箱16，水箱16的底部固定安装有微型水泵17，微型水泵17的左侧固定连接有输水管18，输水管18的左侧与散热头13的底部固定连接，安装底板1的顶部设置有保护壳19，通过在信号放大器6的外部设置保护壳19，利用保护壳19对信号放大器6进行保护，避免信号放大器6被破坏，保护了信号放大器6的安全，提高了信号放大器6的安全性，保护壳19通过固定螺栓20与安装底板1固定连接在一起。

[0021]综上，本申请提供的一种通信用信号放大器，在使用时，向两侧推动推板12，使侧面限位块9缩回到安装座3的内部，然后将信号放大器6放置到安装座3中，使侧面限位块9从信号放大器6的两侧卡住信号放大器6，然后盖上保护壳19并用固定螺栓20将保护壳19和安装底板1固定到一起，即可。

[0022]最后应说明的是：以上实施例仅用以说明本申请的技术方案，而非对其限制；尽管参照前述实施例对本申请进行了详细的说明，本领域的普通技术人员当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不驱使相应技术方案的本质脱离本申请各实施例技术方案的精神和范围。
