本实用新型公开了一种广播房用录音设备，包括装置外壳、收纳机构和清洁机构，所述装置外壳的前表面两侧均设置有把手，所述收纳机构共设置有两组，两组所述收纳机构分别包括驱动块，所述驱动块的后表面固定连接有传动轴，所述传动轴的后端固定连接有第一锥齿轮，所述第一锥齿轮的顶端和底端均设置有第二锥齿轮，两个所述第二锥齿轮的外侧均固定连接有第一转轴，所述第一转轴的另一端固定连接有第三锥齿轮，所述第三锥齿轮的后端均设置有第四锥齿轮；通过设计的安装在把手内部的第一锥齿轮、第二转轴、滚珠丝杆、螺纹套和卡筒便于对把手在装置外壳中进行收纳，防止把手在不使用时占用较多的空间，节约了存放该装置的空间，具有很强的实用性。
权利要求书
1.一种广播房用录音设备，包括装置外壳(1)、收纳机构和清洁机构，其特征在于：所述装置外壳(1)的前表面两侧均设置有把手(3)，所述收纳机构共设置有两组，两组所述收纳机构分别包括驱动块(4)，所述驱动块(4)的后表面固定连接有传动轴(6)，所述传动轴(6)的后端固定连接有第一锥齿轮(7)，所述第一锥齿轮(7)的顶端和底端均设置有第二锥齿轮(8)，两个所述第二锥齿轮(8)的外侧均固定连接有第一转轴(9)，所述第一转轴(9)的另一端固定连接有第三锥齿轮(10)，所述第三锥齿轮(10)的后端均设置有第四锥齿轮(11)，所述第四锥齿轮(11)的后表面固定连接有第二转轴(12)，所述第二转轴(12)的另一端固定连接有第五锥齿轮(13)，所述第五锥齿轮(13)的底端设置有第六锥齿轮(14)，所述第六锥齿轮(14)的底端固定连接有滚珠丝杆(15)，所述滚珠丝杆(15)的一端固定连接有限位块(18)，所述滚珠丝杆(15)的外表面一端套接有螺纹套(16)，所述螺纹套(16)的外表面固定连接有卡筒(17)。
2.根据权利要求1所述的一种广播房用录音设备，其特征在于：所述装置外壳(1)的前表面中间设置有显示屏(2)，所述清洁机构包括清洁杆(5)，所述清洁杆(5)处于显示屏(2)的前表面一侧，所述清洁杆(5)的前表面顶端和底端均设置有拨块(20)，所述清洁杆(5)的后表面中间设置有毛刷(19)，两个所述拨块(20)的后表面固定连接有连接柱(22)，所述连接柱(22)的另一端固定连接有限位卡块(24)，所述连接柱(22)的外表面设置有复位弹簧(23)，所述清洁杆(5)的后表面顶端和底端均固定连接有滑块(21)。
3.根据权利要求1所述的一种广播房用录音设备，其特征在于：所述装置外壳(1)的前表面两侧顶端和底端均开设有收纳凹槽，所述把手(3)的两端与收纳凹槽相适配。
4.根据权利要求1所述的一种广播房用录音设备，其特征在于：所述收纳凹槽内侧前端和后端还开设有卡合凹槽，所述卡筒(17)与卡合凹槽卡合连接。
5.根据权利要求1所述的一种广播房用录音设备，其特征在于：所述螺纹套(16)的剖面形状为圆环形，所述卡筒(17)的形状为半中空圆柱体。
6.根据权利要求1所述的一种广播房用录音设备，其特征在于：所述传动轴(6)、第一转轴(9)、第二转轴(12)和滚珠丝杆(15)均与把手(3)转动连接，所述第一锥齿轮(7)与第二锥齿轮(8)啮合连接，所述第三锥齿轮(10)与第四锥齿轮(11)啮合连接，所述第五锥齿轮(13)与第六锥齿轮(14)啮合连接。
7.根据权利要求2所述的一种广播房用录音设备，其特征在于：所述显示屏(2)的顶端和底端均开设有滑动凹槽，所述滑块(21)的剖面形状为凸字形，所述滑块(21)与滑动凹槽滑动连接，所述滑动凹槽的后表面一侧开设有限位凹槽，所述限位卡块(24)与限位凹槽卡合连接。
8.根据权利要求2所述的一种广播房用录音设备，其特征在于：所述清洁杆(5)的前表面顶端和底端均开设有圆形孔洞A，所述滑块(21)的前表面开设有圆形孔洞B，所述连接柱(22)贯穿于圆形孔洞A和圆形孔洞B。
说明书
一种广播房用录音设备
技术领域
[0001]本实用新型属于录音技术领域，具体涉及一种广播房用录音设备。
背景技术
[0002]录音即是将声音信号记录在媒质上的过程，将媒质上记录的信号重放出声音来的过程称为放音，录音和放音两过程合称录放音，常见的有唱片录放音，磁带录放音和光学录放音。就录放音制式而言，有单声道和立体声录放音之分，单声道录放音过程包括传声器拾音、放大、录音，再由单个放大器和扬声器系统重放。双声道立体声录放音是基于人的双耳定位效应和双声源听音效应，由双声道系统完成记录和重放声音的过程。
[0003]现有的广播房用录音设备在使用过程中，由于该装置上的把手不能够进行收纳，需要占用较多的空间，从而会妨碍工作人员摆放其他物件的问题，为此我们提出一种广播房用录音设备
实用新型内容
[0004]本实用新型的目的在于提供一种广播房用录音设备，以解决上述背景技术中提出现有的广播房用录音设备在使用过程中，由于该装置上的把手不能够进行收纳，需要占用较多的空间，从而会妨碍工作人员摆放其他物件的问题。
[0005]为实现上述目的，本实用新型提供如下技术方案：一种广播房用录音设备，包括装置外壳、收纳机构和清洁机构，所述装置外壳的前表面两侧均设置有把手，所述收纳机构共设置有两组，两组所述收纳机构分别包括驱动块，所述驱动块的后表面固定连接有传动轴，所述传动轴的后端固定连接有第一锥齿轮，所述第一锥齿轮的顶端和底端均设置有第二锥齿轮，两个所述第二锥齿轮的外侧均固定连接有第一转轴，所述第一转轴的另一端固定连接有第三锥齿轮，所述第三锥齿轮的后端均设置有第四锥齿轮，所述第四锥齿轮的后表面固定连接有第二转轴，所述第二转轴的另一端固定连接有第五锥齿轮，所述第五锥齿轮的底端设置有第六锥齿轮，所述第六锥齿轮的底端固定连接有滚珠丝杆，所述滚珠丝杆的一端固定连接有限位块，所述滚珠丝杆的外表面一端套接有螺纹套，所述螺纹套的外表面固定连接有卡筒。
[0006]优选的，所述装置外壳的前表面中间设置有显示屏，所述清洁机构包括清洁杆，所述清洁杆处于显示屏的前表面一侧，所述清洁杆的前表面顶端和底端均设置有拨块，所述清洁杆的后表面中间设置有毛刷，两个所述拨块的后表面固定连接有连接柱，所述连接柱的另一端固定连接有限位卡块，所述连接柱的外表面设置有复位弹簧，所述清洁杆的后表面顶端和底端均固定连接有滑块。
[0007]优选的，所述装置外壳的前表面两侧顶端和底端均开设有收纳凹槽，所述把手的两端与收纳凹槽相适配。
[0008]优选的，所述收纳凹槽内侧前端和后端还开设有卡合凹槽，所述卡筒与卡合凹槽卡合连接。
[0009]优选的，所述螺纹套的剖面形状为圆环形，所述卡筒的形状为半中空圆柱体。
[0010]优选的，所述传动轴、第一转轴、第二转轴和滚珠丝杆均与把手转动连接，所述第一锥齿轮与第二锥齿轮啮合连接，所述第三锥齿轮与第四锥齿轮啮合连接，所述第五锥齿轮与第六锥齿轮啮合连接。
[0011]优选的，所述显示屏的顶端和底端均开设有滑动凹槽，所述滑块的剖面形状为凸字形，所述滑块与滑动凹槽滑动连接，所述滑动凹槽的后表面一侧开设有限位凹槽，所述限位卡块与限位凹槽卡合连接。
[0012]优选的，所述清洁杆的前表面顶端和底端均开设有圆形孔洞A，所述滑块的前表面开设有圆形孔洞B，所述连接柱贯穿于圆形孔洞A和圆形孔洞B。
[0013]与现有技术相比，本实用新型的有益效果是：
[0014]1、通过设计的安装在把手内部的第一锥齿轮、第二转轴、滚珠丝杆、螺纹套和卡筒便于对把手在装置外壳中进行收纳，防止把手在不使用时占用较多的空间，节约了存放该装置的空间，具有很强的实用性。
[0015]2、通过设计的安装在显示屏一侧的清洁杆、拨块、连接柱、复位弹簧和限位卡块便于对显示屏的前表面进行清洁，防止灰尘吸附在显示屏的前表面从而阻碍工作人员进行观看，同时提高了该装置的整洁性。
附图说明

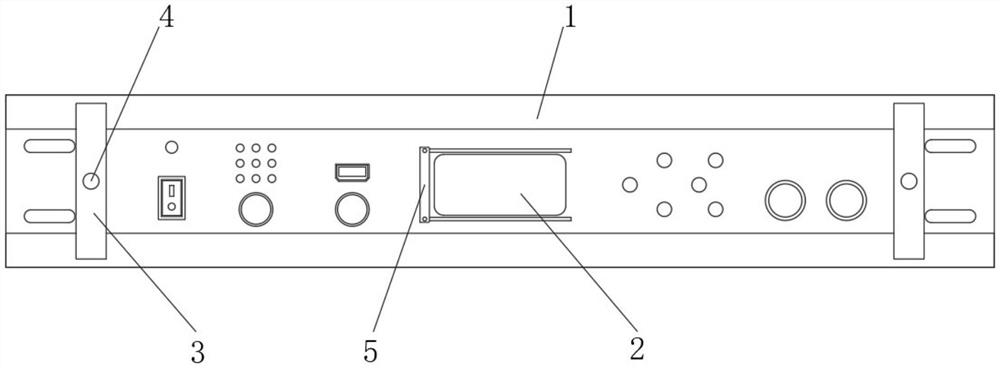

[0016]图1为本实用新型的结构示意图；
[0017]图2为本实用新型的把手局部侧视剖面结构示意图；
[0018]图3为本实用新型的图2中的A处放大剖视结构示意图；
[0019]图4为本实用新型的显示屏局部侧视剖面结构示意图；
[0020]图5为本实用新型的图4中的B处放大剖视结构示意图。
[0021]图中：1、装置外壳；2、显示屏；3、把手；4、驱动块；5、清洁杆；6、传动轴；7、第一锥齿轮；8、第二锥齿轮；9、第一转轴；10、第三锥齿轮；11、第四锥齿轮；12、第二转轴；13、第五锥齿轮；14、第六锥齿轮；15、滚珠丝杆；16、螺纹套；17、卡筒；18、限位块；19、毛刷；20、拨块；21、滑块；22、连接柱；23、复位弹簧；24、限位卡块。
具体实施方式
[0022]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0023]请参阅图1-5，本实用新型提供一种技术方案：一种广播房用录音设备，包括装置外壳1、收纳机构和清洁机构，装置外壳1的前表面两侧均设置有把手3，收纳机构共设置有两组，两组收纳机构分别包括驱动块4，驱动块4的后表面固定连接有传动轴6，传动轴6的后端固定连接有第一锥齿轮7，第一锥齿轮7的顶端和底端均设置有第二锥齿轮8，两个第二锥齿轮8的外侧均固定连接有第一转轴9，第一转轴9的另一端固定连接有第三锥齿轮10，第三锥齿轮10的后端均设置有第四锥齿轮11，第四锥齿轮11的后表面固定连接有第二转轴12，第二转轴12的另一端固定连接有第五锥齿轮13，第五锥齿轮13的底端设置有第六锥齿轮14，第六锥齿轮14的底端固定连接有滚珠丝杆15，滚珠丝杆15的一端固定连接有限位块18，滚珠丝杆15的外表面一端套接有螺纹套16，螺纹套16的外表面固定连接有卡筒17。
[0024]为了便于清洁显示屏2，本实施例中，优选的，装置外壳1的前表面中间设置有显示屏2，清洁机构包括清洁杆5，清洁杆5处于显示屏2的前表面一侧，清洁杆5的前表面顶端和底端均设置有拨块20，清洁杆5的后表面中间设置有毛刷19，两个拨块20的后表面固定连接有连接柱22，连接柱22的另一端固定连接有限位卡块24，连接柱22的外表面设置有复位弹簧23，清洁杆5的后表面顶端和底端均固定连接有滑块21。
[0025]为了便于收纳把手3，本实施例中，优选的，装置外壳1的前表面两侧顶端和底端均开设有收纳凹槽，把手3的两端与收纳凹槽相适配。
[0026]为了便于卡合卡筒17，本实施例中，优选的，收纳凹槽内侧前端和后端还开设有卡合凹槽，卡筒17与卡合凹槽卡合连接。
[0027]为了便于使用卡筒17，本实施例中，优选的，螺纹套16的剖面形状为圆环形，卡筒17的形状为半中空圆柱体。
[0028]为了便于转动滚珠丝杆15，本实施例中，优选的，传动轴6、第一转轴9、第二转轴12和滚珠丝杆15均与把手3转动连接，第一锥齿轮7与第二锥齿轮8啮合连接，第三锥齿轮10与第四锥齿轮11啮合连接，第五锥齿轮13与第六锥齿轮14啮合连接。
[0029]为了便于卡合限位卡块24，本实施例中，优选的，显示屏2的顶端和底端均开设有滑动凹槽，滑块21的剖面形状为凸字形，滑块21与滑动凹槽滑动连接，滑动凹槽的后表面一侧开设有限位凹槽，限位卡块24与限位凹槽卡合连接。
[0030]为了便于移动连接柱22，本实施例中，优选的，清洁杆5的前表面顶端和底端均开设有圆形孔洞A，滑块21的前表面开设有圆形孔洞B，连接柱22贯穿于圆形孔洞A和圆形孔洞B。
[0031]本实用新型的工作原理及使用流程：该装置安装完成后，当需要对把手3进行收纳时，可转动驱动块4，驱动块4通过传动轴6带动第一锥齿轮7转动，第一锥齿轮7带动两个第二锥齿轮8转动，两个第二锥齿轮8均通过第一转轴9带动第三锥齿轮10转动，第三锥齿轮10带动第四锥齿轮11转动，第四锥齿轮11通过第二转轴12带动第五锥齿轮13转动，第五锥齿轮13带动第六锥齿轮14转动，第六锥齿轮14带动滚珠丝杆15转动，从而螺纹套16在滚珠丝杆15的转动作用下移动，螺纹套16带动卡筒17移动且不与卡合凹槽卡合，即可向后推动把手3，使把手3的两端处于收纳凹槽中，然后反向转动驱动块4按照相同的原理使两个卡筒17与另外两个卡合凹槽卡合，即可锁死把手3不能动弹，从而该装置不会占用较多的空间，当需要对显示屏2的前表面进行清洁时，可先拨动两个拨块20，两个拨块20均在连接柱22的作用下带动限位卡块24移动，使限位卡块24不与限位凹槽卡合，然后拨动两个滑块21向一侧移动清洁杆5，清洁杆5带动毛刷19进行移动，毛刷19对显示屏2前表面的灰尘进行了很好的清洁，使用完成后可将清洁杆5防止在原处进行固定。
[0032]尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
