本实用新型公开了一种动画片创意策划用便携式信息储存装置，包括芯片本体、防尘机构和固定机构，防尘机构位于芯片本体的外侧，防尘机构包括外壳，外壳的内壁上表面固定连接有压力弹簧，外壳的一侧设置有按钮，按钮的外侧设置有复位弹簧，复位弹簧的一侧固定连接有推块，推块的一侧设置有钢珠；通过设计安装在芯片本体外侧的限位导轨、推块、按钮、复位弹簧和固定挡块便于该装置在使用过程中，通过按动按钮松开芯片本体，在压力弹簧的作用下弹出，从而使该装置在不使用时可以进行收纳，防止空气中的灰尘会吸附在该装置的表面，在下次使用时会出现接触不良，影响产品寿命。

权利要求书

1.一种动画片创意策划用便携式信息储存装置，包括芯片本体(1)、防尘机构和固定机构，其特征在于：所述防尘机构位于芯片本体(1)的外侧，所述防尘机构包括外壳(3)，所述外壳(3)的内壁上表面固定连接有压力弹簧(4)，所述外壳(3)的一侧设置有按钮(12)，所述按钮(12)的外侧设置有复位弹簧(13)，所述复位弹簧(13)的一侧固定连接有推块(11)，所述推块(11)的一侧设置有钢珠(14)，所述钢珠(14)的一侧旋转套接有固定挡块(15)，所述外壳(3)的一侧内壁固定连接有限位导轨(10)，所述固定挡块(15)的一侧固定连接有压缩弹簧(16)，所述外壳(3)的顶部设置有防尘盖(18)，所述防尘盖(18)的下表面固定连接有嵌入块(17)，所述嵌入块(17)的外侧固定套接有橡胶圈(19)。

2.根据权利要求1所述的一种动画片创意策划用便携式信息储存装置，其特征在于：所述芯片本体(1)的顶部固定连接有插头(2)，所述芯片本体(1)的前表面设置有指示灯(21)。

3.根据权利要求1所述的一种动画片创意策划用便携式信息储存装置，其特征在于：所述固定机构位于芯片本体(1)的顶部两侧，所述固定机构包括固定杆(6)，所述固定杆(6)的顶端设置有固定块(8)，所述固定块(8)的内部设置有旋转固定轴(7)，所述固定块(8)的一侧固定连接有活动块(5)，所述活动块(5)的一侧固定连接有限位块(9)，所述限位块(9)的外侧设置有固定滑槽(20)。

4.根据权利要求1所述的一种动画片创意策划用便携式信息储存装置，其特征在于：所述芯片本体(1)的一侧开设有圆形凹槽A，所述钢珠(14)、固定挡块(15)和压缩弹簧(16)安装在圆形凹槽内A。

5.根据权利要求1所述的一种动画片创意策划用便携式信息储存装置，其特征在于：所述推块(11)的上端与下端均开设有限位滑槽，所述推块(11)安装于限位滑槽内。

6.根据权利要求1所述的一种动画片创意策划用便携式信息储存装置，其特征在于：所述外壳(3)的顶部开设有与嵌入块(17)契合的圆形凹槽B，所述嵌入块(17)与圆形凹槽B卡合。

7.根据权利要求3所述的一种动画片创意策划用便携式信息储存装置，其特征在于：所述固定杆(6)的底端设置有弧形弹片，所述外壳(3)内部开设有与弧形弹片卡接的固定凹槽。

8.根据权利要求3所述的一种动画片创意策划用便携式信息储存装置，其特征在于：所述固定滑槽(20)的一侧设置有限位凹槽，所述限位块(9)的一侧表面开设有方形开口。

说明书

一种动画片创意策划用便携式信息储存装置

技术领域

[0001]本实用新型属于储存装置技术领域，具体涉及一种动画片创意策划用便携式信息储存装置。

背景技术

[0002]随着计算机技术的不断发展，数据存储的需求不断增加，用户对于可靠的低成本存储解决方案的需求也在不断增加，特别是在灵活性、性能、数据备份和信息共享方面，随着网络时代的高速发展，在网上搜寻大量的信息、数据以服务于学习和工作，已成为人们上网的基本需求，移动存储市场蕴涵着巨大的商机和潜力。

[0003]现有的信息储存装置在使用完后，往往会直接装在身上随身携带，此时空气中的灰尘会吸附在该装置的表面，在下次使用时会出现接触不良，影响产品寿命的问题，为此我们提出一种动画片创意策划用便携式信息储存装置。

实用新型内容

[0004]本实用新型的目的在于提供一种动画片创意策划用便携式信息储存装置，以解决上述背景技术中提出现有的信息储存装置在使用完后，往往会直接装在身上随身携带，此时空气中的灰尘会吸附在该装置的表面，在下次使用时会出现接触不良，影响产品寿命的问题。

[0005]为实现上述目的，本实用新型提供如下技术方案：一种动画片创意策划用便携式信息储存装置，包括芯片本体、防尘机构和固定机构，所述防尘机构位于芯片本体的外侧，所述防尘机构包括外壳，所述外壳的内壁上表面固定连接有压力弹簧，所述外壳的一侧设置有按钮，所述按钮的外侧设置有复位弹簧，所述复位弹簧的一侧固定连接有推块，所述推块的一侧设置有钢珠，所述钢珠的一侧旋转套接有固定挡块，所述外壳的一侧内壁固定连接有限位导轨，所述固定挡块的一侧固定连接有压缩弹簧，所述外壳的顶部设置有防尘盖，所述防尘盖的下表面固定连接有嵌入块，所述嵌入块的外侧固定套接有橡胶圈。

[0006]优选的，所述芯片本体的顶部固定连接有插头，所述芯片本体的前表面设置有指示灯。

[0007]优选的，所述固定机构位于芯片本体的顶部两侧，所述固定机构包括固定杆，所述固定杆的顶端设置有固定块，所述固定块的内部设置有旋转固定轴，所述固定块的一侧固定连接有活动块，所述活动块的一侧固定连接有限位块，所述限位块的外侧设置有固定滑槽。

[0008]优选的，所述芯片本体的一侧开设有圆形凹槽A，所述钢珠、固定挡块和压缩弹簧安装在圆形凹槽内A。

[0009]优选的，所述推块的上端与下端均开设有限位滑槽，所述推块安装于限位滑槽内。

[0010]优选的，所述外壳的顶部开设有与嵌入块契合的圆形凹槽B，所述嵌入块与圆形凹槽B卡合。

[0011]优选的，所述固定杆的底端设置有弧形弹片，所述外壳内部开设有与弧形弹片卡接的固定凹槽。

[0012]优选的，所述固定滑槽的一侧设置有限位凹槽，所述限位块的一侧表面开设有方形开口。

[0013]与现有技术相比，本实用新型的有益效果是：

[0014]1、通过设计安装在芯片本体外侧的限位导轨、推块、按钮、复位弹簧和固定挡块便于该装置在使用过程中，通过按动按钮松开芯片本体，在压力弹簧的作用下弹出，从而使该装置在不使用时可以进行收纳，防止空气中的灰尘会吸附在该装置的表面，在下次使用时会出现接触不良，影响产品寿命。

[0015]2、通过设计安装在芯片本体顶部两侧的活动块、固定杆、旋转固定轴、限位块和固定滑槽便于该装置在使用过程中，通过向外拉动固定杆撑在待插借口外侧，从而使该装置在使用时可以先固定再插入，防止再插入过程中出现插偏，从而损坏接口，大大提高了该装置的实用性。

附图说明

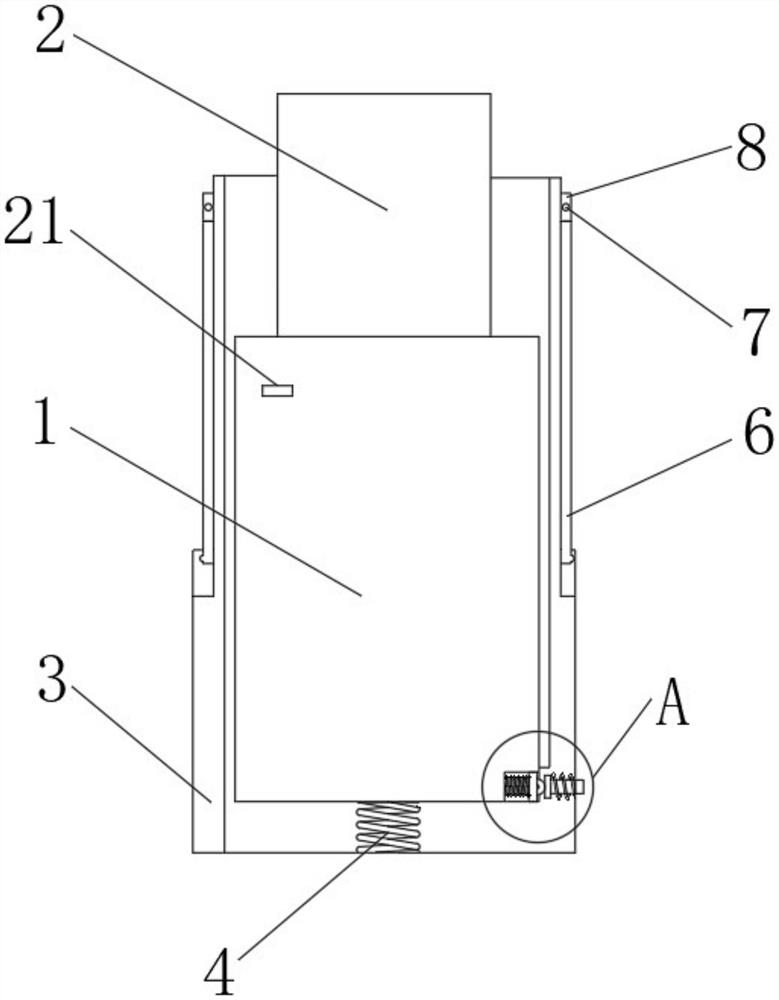

[0016]图1为本实用新型的结构示意图；

[0017]图2为本实用新型的图1中A处正视剖面结构示意图

[0018]图3为本实用新型的防尘盖仰视结构示意图；

[0019]图4为本实用新型的限位滑块俯视剖面结构示意图。

[0020]图中：1、芯片本体；2、插头；3、外壳；4、压力弹簧；5、活动块；6、固定杆；7、旋转固定轴；8、固定块；9、限位块；10、限位导轨；11、推块；12、按钮；13、复位弹簧；14、钢珠；15、固定挡块；16、压缩弹簧；17、嵌入块；18、防尘盖；19、橡胶圈；20、固定滑槽；21、指示灯。

具体实施方式

[0021]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

[0022]请参阅图1-图4，本实用新型提供一种技术方案：一种动画片创意策划用便携式信息储存装置，包括芯片本体1、防尘机构和固定机构，防尘机构位于芯片本体1的外侧，防尘机构包括外壳3，外壳3的内壁上表面固定连接有压力弹簧4，外壳3的一侧设置有按钮12，按钮12的外侧设置有复位弹簧13，复位弹簧13的一侧固定连接有推块11，推块11的一侧设置有钢珠14，钢珠14的一侧旋转套接有固定挡块15，外壳3的一侧内壁固定连接有限位导轨10，固定挡块15的一侧固定连接有压缩弹簧16，外壳3的顶部设置有防尘盖18，防尘盖18的下表面固定连接有嵌入块17，嵌入块17的外侧固定套接有橡胶圈19，为了便于除尘机构的使用。

[0023]为了便于芯片本体1的使用，本实施例中，优选的，芯片本体1的顶部固定连接有插头2，芯片本体1的前表面设置有指示灯21。

[0024]为了便于固定机构的使用，本实施例中，优选的，固定机构位于芯片本体1的顶部两侧，固定机构包括固定杆6，固定杆6的顶端设置有固定块8，固定块8的内部设置有旋转固定轴7，固定块8的一侧固定连接有活动块5，活动块5的一侧固定连接有限位块9，限位块9的外侧设置有固定滑槽20。

[0025]为了便于芯片本体1的使用，本实施例中，优选的，芯片本体1的一侧开设有圆形凹槽A，钢珠14、固定挡块15和压缩弹簧16安装在圆形凹槽内A。

[0026]为了便于推块11的使用，本实施例中，优选的，推块11的上端与下端均开设有限位滑槽，推块11安装于限位滑槽内。

[0027]为了便于嵌入块17的使用，本实施例中，优选的，外壳3的顶部开设有与嵌入块17契合的圆形凹槽B，嵌入块17与圆形凹槽B卡合。

[0028]为了便于固定杆6的使用，本实施例中，优选的，固定杆6的底端设置有弧形弹片，外壳3内部开设有与弧形弹片卡接的固定凹槽。

[0029]为了便于限位块9的使用，本实施例中，优选的，固定滑槽20的一侧设置有限位凹槽，限位块9的一侧表面开设有方形开口。

[0030]本实用新型的工作原理及使用流程：本实用新型安装好过后，首先向上拔出防尘盖18，按动按钮12，按钮12带动推块11向一侧移动，推块11推动钢珠14向一侧移动，推块11松开后在复位弹簧13的作用下复位，钢珠14带动固定挡块15压缩压缩弹簧16，此时芯片本体1在压力弹簧4的弹性作用下与限位导轨10的限位作用下向上移动，当使用完后，向下按压芯片本体1，芯片本体1向下移动按压压力弹簧4，压缩弹簧16在弹性作用下推动固定挡块15，固定挡块15推动压力弹簧4与外壳3卡死，向下安装防尘盖18，此时收纳防尘完成，当芯片本体1需要与接口连接时，向上移动固定块8，固定块8带动活动块5在限位块9与固定滑槽20的作用下向上移动，固定块8带动固定杆6向上移动脱离卡接，向两侧拉伸固定杆6与待插口外侧平齐，用手固定向内推动外壳3，插入接口。

[0031]尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
