本申请公开了一种通信基站用信号接收装置，包括基座，基座的顶部固定安装有电机Ⅰ，电机Ⅰ的顶部活动安装有支撑台，支撑台的顶部固定安装有角度调节台，角度调节台正面的活动安装有支撑杆，且支撑杆贯穿角度调节台，支撑杆中部的外围固定安装有位于角度调节台正反面的固定架，支撑杆正面的外围固定安装有接收器，固定架顶端的底部活动安装有电机Ⅱ。本申请提供的一种通信基站用信号接收装置，通过支撑柱移动将抛物面收缩，实现了收缩抛物面减小抛物面的受力面积使积雪受重力滑落的效果，解决了抛物面容易造成积雪会使得信号减弱造成其使用受限。
权利要求
1.一种通信基站用信号接收装置，包括基座(1)，其特征在于：所述基座(1)的顶部固定安装有电机Ⅰ(2)，所述电机Ⅰ(2)的顶部活动安装有支撑台(3)，所述支撑台(3)的顶部固定安装有角度调节台(4)，所述角度调节台(4)正面的活动安装有支撑杆(5)，且支撑杆(5)贯穿角度调节台(4)，所述支撑杆(5)中部的外围固定安装有位于角度调节台(4)正反面的固定架(6)，所述支撑杆(5)正面的外围固定安装有接收器(7)，所述固定架(6)顶端的底部活动安装有电机Ⅱ(8)，所述电机Ⅱ(8)输出轴的顶部固定安装有转杆(9)，所述固定架(6)的顶部固定安装有控制台(10)，所述控制台(10)的顶部开设有滑槽(11)，所述滑槽(11)的内部活动安装有复数根支撑柱(12)，所述转杆(9)的顶部固定安装有推拉杆(13)，且推拉杆(13)的另一端固定连接在其中一个支撑柱(12)上，复数所述支撑柱(12)中部的外围固定套接有连接皮带(14)，复数所述支撑柱(12)的顶部固定安装有抛物面(15)。
2.根据权利要求1所述的一种通信基站用信号接收装置，其特征在于，所述固定架(6)与接收器(7)在支撑杆(5)上的角度一致，且都可以随支撑杆(5)一起同角度转动。
3.根据权利要求1所述的一种通信基站用信号接收装置，其特征在于，所述转杆(9)从控制台(10)的底部贯穿至控制台(10)的顶部，且转杆(9)的圆心与控制台(10)的圆心位置一致。
4.根据权利要求1所述的一种通信基站用信号接收装置，其特征在于，所述抛物面(15)的侧面均开设有回收槽，所述抛物面(15)的厚度逆时针依次减少一微米。
5.根据权利要求1所述的一种通信基站用信号接收装置，其特征在于，所述支撑柱(12)的顶部均安装有滚轮，所述滑槽(11)的宽度比支撑柱(12)底部滑轮的直径宽一毫米，所述控制台(10)顶部最上端的支撑柱(12)固定安装在控制台(10)上。
说明书
一种通信基站用信号接收装置
技术领域
[0001]本申请涉及通信设备领域，具体为一种通信基站用信号接收装置。
背景技术
[0002]信号接收发射装置，就是指无线电发射(或红外线发射)，和无线电接收 (或红外线接收)的装置。——信号接收、发射，是一套装置，才可以传递信号，现有的通信基站使用信号接收装置大部分是卫星卫星信号接收装置(抛物面天线)
[0003]卫星信号接收装置是将卫星传来的微弱信号，去除杂讯用于传输信息，现有的抛物面天线安装固定，对其的调节通常采用人工手动调节，但调节后的抛物面天线不稳定，造成信号不稳定的问题，且操作不便，其次，抛物面天线的半径大小固定，在恶劣天气如雨雪天气使用时，由于抛物面容易造成积雪会使得信号减弱造成其使用受限天气及地域限制的问题。
发明内容
[0004]鉴于上述问题，本申请提出了一种通信基站用信号接收装置，以改善上述问题。
[0005]第一方面一种通信基站用信号接收装置，包括基座，所述基座的顶部固定安装有电机Ⅰ，所述电机Ⅰ的顶部活动安装有支撑台，所述支撑台的顶部固定安装有角度调节台，所述角度调节台正面的活动安装有支撑杆，且支撑杆贯穿角度调节台，所述支撑杆中部的外围固定安装有位于角度调节台正反面的固定架，所述支撑杆正面的外围固定安装有接收器，所述固定架顶端的底部活动安装有电机Ⅱ，所述电机Ⅱ输出轴的顶部固定安装有转杆，所述固定架的顶部固定安装有控制台，所述控制台的顶部开设有滑槽，所述滑槽的内部活动安装有复数根支撑柱，所述转杆的顶部固定安装有推拉杆，且推拉杆的另一端固定连接在其中一个支撑柱上，复数所述支撑柱中部的外围固定套接有连接皮带，复数所述支撑柱的顶部固定安装有抛物面。
[0006]第二方面，所述固定架与接收器在支撑杆上的角度一致，且都可以随支撑杆一起同角度转动。
[0007]第三方面，所述转杆从控制台的底部贯穿至控制台的顶部，且转杆的圆心与控制台的圆心位置一致。
[0008]第四方面，所述抛物面的侧面均开设有回收槽，所述抛物面的厚度逆时针依次减少一微米。
[0009]第五方面，所述支撑柱的顶部均安装有滚轮，所述滑槽的宽度比支撑柱底部滑轮的直径宽一毫米，所述控制台顶部最上端的支撑柱固定安装在控制台上。
[0010]本申请提供的一种通信基站用信号接收装置，通过支撑柱移动将抛物面收缩，实现了收缩抛物面减小抛物面的受力面积使积雪受重力滑落的效果，解决了抛物面容易造成积雪会使得信号减弱造成其使用受限天气及地域限制的问题，提高了设备的高效能。
[0011]本申请提供的一种通信基站用信号接收装置，通过电机Ⅰ带动支撑台水平旋转且角度调节台带动支撑杆垂直旋转，实现了智能操控抛物面与接收器角度且不会发生调节后抛物面与接收器不稳定情况的效果，解决了人工手动调节后的抛物面天线不稳定造成信号不稳定的问题，提高了设备的自动化与稳定性能。
附图说明
[0012]为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

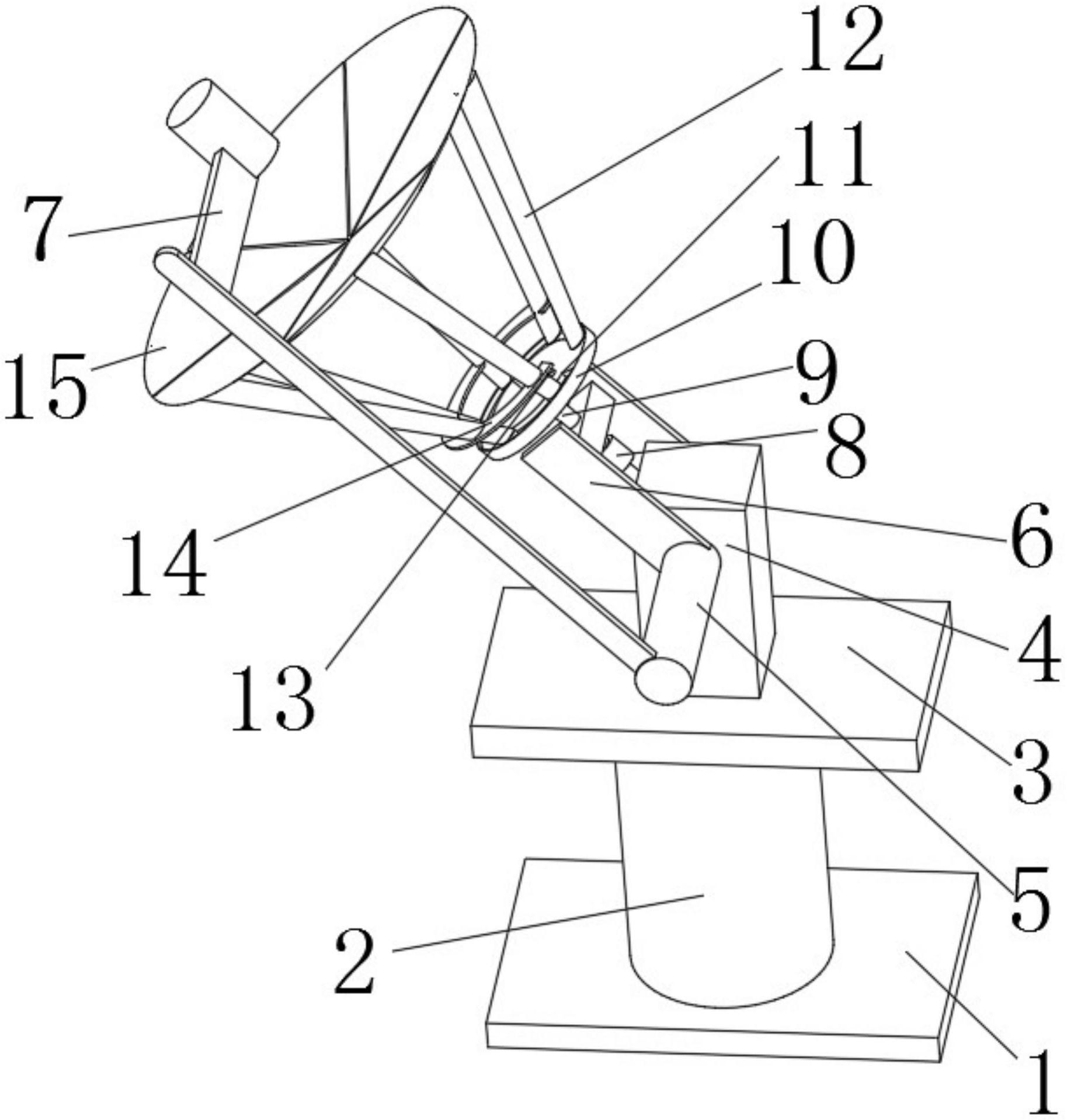

[0013]图1示出了本申请实施例提出的通信基站用信号接收装置示意图；
[0014]图2示出了本申请实施例提出的通信基站用信号接收装置收缩示意图；
[0015]图3示出了本申请实施例提出的控制部位示意图。
[0016]图中：1、基座；2、电机Ⅰ；3、支撑台；4、角度调节台；5、支撑杆；6、固定架；7、接收器；8、电机Ⅱ；9、转杆；10、控制台；11、滑槽；12、支撑柱；13、推拉杆；14、连接皮带；15、抛物面。
具体实施方式
[0017]下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。
[0018]具体的，一种通信基站用信号接收装置，包括基座1，基座1的顶部固定安装有电机Ⅰ2，电机Ⅰ2的顶部活动安装有支撑台3，支撑台3的顶部固定安装有角度调节台4，角度调节台4正面的活动安装有支撑杆5，且支撑杆5贯穿角度调节台4，支撑杆5中部的外围固定安装有位于角度调节台4正反面的固定架6，支撑杆5正面的外围固定安装有接收器7，固定架6顶端的底部活动安装有电机Ⅱ8，电机Ⅱ8输出轴的顶部固定安装有转杆9，固定架6的顶部固定安装有控制台10，控制台10的顶部开设有滑槽11，滑槽11的内部活动安装有复数根支撑柱12，支撑柱12的顶部均安装有滚轮，滑槽11的宽度比支撑柱12 底部滑轮的直径宽一毫米，控制台10顶部最上端的支撑柱12固定安装在控制台10上，通过支撑柱12底部的滑轮安装在滑槽11内部，实现了支撑柱 12沿滑槽11在控制台10上滑动的效果，解决了支撑柱12收缩释放的问题，转杆9的顶部固定安装有推拉杆13，转杆9从控制台10的底部贯穿至控制台 10的顶部，且转杆9的圆心与控制台10的圆心位置一致，通过转杆9贯穿控制台10，实现了电机Ⅱ8带动转杆9上的推拉杆13旋转时能够均匀稳定推动支撑柱12的效果，解决了推拉杆13推动支撑柱12时存在受力不均造成支撑柱12不能收缩的问题，提高了设备的稳定运行性能，且推拉杆13的另一端固定连接在其中一个支撑柱12上，复数支撑柱12中部的外围固定套接有连接皮带14，复数支撑柱12的顶部固定安装有抛物面15，抛物面15的侧面均开设有回收槽，抛物面15的厚度逆时针依次减少一微米，通过抛物面15的厚度逆时针依次减少，实现了支撑柱12带动抛物面15收缩时抛物面15能够依次卡入旁边抛物面15中的效果，解决了抛物面15无法收缩除雪的问题，提高了设备的高效运行性能，固定架6与接收器7在支撑杆5上的角度一致，且都可以随支撑杆5一起同角度转动，通过固定架6与接收器7在支撑杆5 一致联动，实现了接收器7始终位于抛物面15的中心位置保证了信号接收稳定的效果，解决了了人工手动调节后的抛物面天线不稳定造成信号不稳定的问题，提高了设备的自动化与稳定性能。
[0019]使用时，当抛物面15的表面积雪时，启动电机Ⅱ8顺时针旋转带动转杆 9顺时针转动，转杆9转动带动推拉杆13顺时针转动，推拉杆13一端推动与之连接的支撑柱12顺时针转动，其支撑柱12顶部的抛物面15随支撑柱 12转动卡入旁边的抛物面15内部，推拉杆13继续转动依次将其余的抛物面 15全部推入顶端的抛物面15中后终止电机Ⅱ8转动，积雪受重力下落后电机Ⅱ8逆时针转动带动支撑柱12通过连接皮带14的拉扯依次回归原位继续工作，需要调节抛物面15与接收器7的角度时，根据需要先转动电机Ⅰ2使得支撑台3一端到指定位置，再调节角度调节台4内部的电动机使得角度调节台4带动抛物面15与接收器7进入指定位置。
