权利要求书
1、一种复合绝缘子陡波试验支架，包括试验支架本体（1）、底部框架（2）、顶部框架（3）、悬挂球头（6）、活动横杆（8）、第一绝缘子（12）和第二绝缘子（16），其特征在于：所述试验支架本体（1）由底部框架（2）、顶部框架（3）、悬挂球头（6）和活动横杆（8）组成，所述底部框架（2）顶部的一侧固定安装有顶部框架（3），所述顶部框架（3）内的一侧固定安装有安装板（4），所述安装板（4）的底端固定连接有多个球头安装杆（5），且多个所述球头安装杆（5）的底端均固定安装有悬挂球头（6），位于所述底部框架（2）顶端的两个支架杆上均开设有滑槽（7），两个所述滑槽（7）的内部均滑动连接有两个支架滑块（10），四个所述支架滑块（10）的顶端分别与两个活动横杆（8）的两端固定连接。
2、根据权利要求1所述的一种复合绝缘子陡波试验支架，其特征在于：所述底部框架（2）底端的边侧固定安装有移动轮（11），所述活动横杆（8）的中部开设有开孔，且所述开孔的内部固定安装有缓冲限位垫块（9）。
3、根据权利要求1所述的一种复合绝缘子陡波试验支架，其特征在于：所述滑槽（7）内的两端均固定安装有限位块，所述滑槽（7）的一侧刻有刻度线。
4、根据权利要求1所述的一种复合绝缘子陡波试验支架，其特征在于：所述悬挂球头（6）的底部通过第一绝缘子（12）上安装的碗头与第一绝缘子（12）固定连接，两个所述活动横杆（8）的顶端分别对第二绝缘子（16）的两端进行支撑。
5、根据权利要求1所述的一种复合绝缘子陡波试验支架，其特征在于：所述第一绝缘子（12）和第二绝缘子（16）均由绝缘子本体（13）、加压线（14）和接地线（15）组成，所述绝缘子本体（13）顶部的一侧固定连接有加压线（14），所述绝缘子本体（13）底部的一侧固定连接有接地线（15）。
6、一种复合绝缘子陡波试验支架，其特征在于：所述制作方法的步骤为：
S1：由绝缘材质分别制作底部框架和顶部框架，将底部框架和顶部框架固定在一起。
S2：对于10kV-110kV的第一绝缘子，采用悬挂安装的方式进行试验，悬挂球头的底部通过第一绝缘子上安装的碗头与第一绝缘子固定连接。
S3：对于220kV及以上规格的且长度超过1.5米的第二绝缘子则采用横放的安装方式，活动横杆对第二绝缘子进行支撑，且可滑动活动横杆调节第二绝缘子的具体位置。
说明书
一种复合绝缘子陡波试验支架
技术领域
本实用新型涉电网设备试验检测领域，特别涉及一种复合绝缘子陡波试验支架。
背景技术
绝缘子是配电线路上的重要电力设备，应用量很大，其主要作用是在电力线路上用来悬挂架空导线。其材质可以分为瓷、玻璃、复合材料等。绝缘子除承受拉力的部分起绝缘、防污、防雨、密封的作用。在日常运行中，绝缘子不但要常年承受线路额定电压，还要承受因雷电、操作冲击等情况下产生的时间短、幅值高的冲击过电压的作用，如果在这种冲击电压作用下，绝缘子发生闪络而被击穿，将严重影响电力线路的正常运行。绝缘子在加工制作过程中，其绝缘伞裙及外套可能发生材质不佳、厚度不匀、混入气泡、杂质等影响其质量的情况，会导致绝缘子在遇到冲击电压作用下被击穿。所以在绝缘子运行前通常进行陡波冲击试验，以检验其质量，剔除有问题的绝缘子，保障电力线路的正常运行。
在进行绝缘子的陡波冲击试验的时候，按照标准规定，冲击电压的陡度至少要达到1000kV/μs，根据试验设备的不同，波前时间一般在数百纳秒，则冲击电压幅值通常在数百千伏。试验规范要求两个试验电极加在长度30cm的绝缘子上，较长的绝缘子要分段进行试验，每段绝缘子要正极性和负极性电压各冲击25次。
由于电力线路的绝缘子根据电压等级不同，从10kV到750kV，其长度从几分米到数米跨度很大，另外绝缘子陡波试验电压幅值很高，试验时，通常是试验导线直接连接被试绝缘子，绝缘子通过绝缘材料临时简易支撑来完成试验，绝缘子长度不同，支撑悬挂的方式也需要不断改变调整。目前并没有绝缘子陡波试验的专用绝缘子支架。临时调整的支撑结构增加了试验人员的工作量和试验过程的不可控因素，一种高效便捷、适应各种规格的绝缘子陡波试验用支架是非常有必要的。
实用新型内容
本实用新型的目的在于提供一种复合绝缘子陡波试验支架，以解决上述背景技术中提出目前并没有绝缘子陡波试验的专用绝缘子支架,临时调整的支撑结构增加了试验人员的工作量和试验过程的不可控因素的问题。
为实现上述目的，本实用新型提供如下技术方案：一种复合绝缘子陡波试验支架，包括试验支架本体、底部框架、顶部框架、悬挂球头、活动横杆、第一绝缘子和第二绝缘子，所述试验支架本体由底部框架、顶部框架、悬挂球头和活动横杆组成，所述底部框架顶部的一侧固定安装有顶部框架，所述顶部框架内的一侧固定安装有安装板，所述安装板的底端固定连接有多个球头安装杆，且多个所述球头安装杆的底端均固定安装有悬挂球头，位于所述底部框架顶端的两个支架杆上均开设有滑槽，两个所述滑槽的内部均滑动连接有两个支架滑块，四个所述支架滑块的顶端分别与两个活动横杆的两端固定连接。
优选的，所述底部框架底端的边侧固定安装有移动轮，所述活动横杆的中部开设有开孔，且所述开孔的内部固定安装有缓冲限位垫块。
优选的，所述滑槽内的两端均固定安装有限位块，所述滑槽的一侧刻有刻度线。
优选的，所述悬挂球头的底部通过第一绝缘子上安装的碗头与第一绝缘子固定连接，两个所述活动横杆的顶端分别对第二绝缘子的两端进行支撑。
优选的，所述第一绝缘子和第二绝缘子均由绝缘子本体、加压线和接地线组成，所述绝缘子本体顶部的一侧固定连接有加压线，所述绝缘子本体底部的一侧固定连接有接地线。
所述制作方法的步骤为：
S1：由绝缘材质分别制作底部框架和顶部框架，将底部框架和顶部框架固定在一起。
S2：对于10kV-110kV的第一绝缘子，采用悬挂安装的方式进行试验，悬挂球头的底部通过第一绝缘子上安装的碗头与第一绝缘子固定连接。
S3：对于220kV及以上规格的且长度超过1.5米的第二绝缘子则采用横放的安装方式，活动横杆对第二绝缘子进行支撑，且可滑动活动横杆调节第二绝缘子的具体位置。
本实用新型的技术效果和优点：本实用新型提供了电力行业进行绝缘子陡波冲击试验时，各种规格绝缘子布置安装的问题，使用后可以大大减轻试验工作中布置试验装置的工作量，提高工作效率，同时提高试验的规范性，安全性，本支架成本低廉，制作方便，各种格规格绝缘子通用，具有推广价值。
附图说明

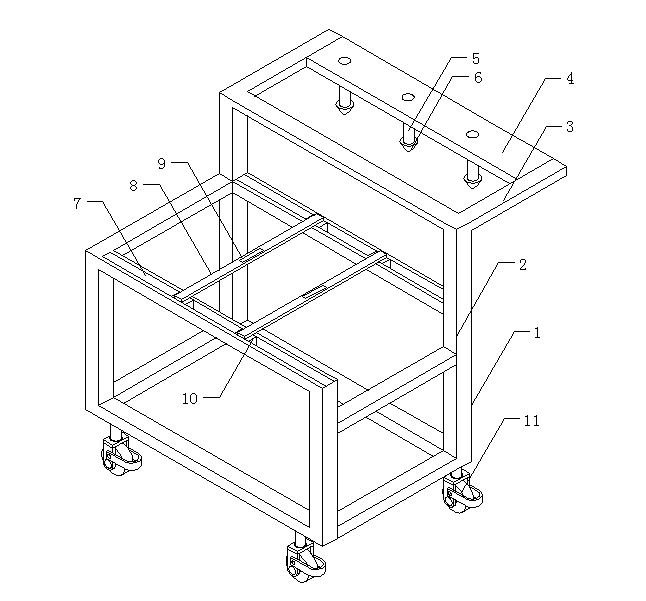

图1为本实用新型绝缘子陡波冲击试验支架结构图；
图2为本实用新型第一绝缘子试验状态结构示意图；
图3为本实用新型第二绝缘子试验状态结构示意图。
图中：1、试验支架本体；2、底部框架；3、顶部框架；4、安装板；5、球头安装杆；6、悬挂球头；7、滑槽；8、活动横杆；9、缓冲限位垫块；10、支架滑块；11、移动轮；12、第一绝缘子；13、绝缘子本体；14、加压线；15、接地线；16、第二绝缘子。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型提供了如图1-3所示的一种复合绝缘子陡波试验支架，包括试验支架本体1、底部框架2、顶部框架3、悬挂球头6、活动横杆8、第一绝缘子12和第二绝缘子16，试验支架本体1由底部框架2、顶部框架3、悬挂球头6和活动横杆8组成，底部框架2顶部的一侧固定安装有顶部框架3，顶部框架3内的一侧固定安装有安装板4，安装板4的底端固定连接有多个球头安装杆5，且多个球头安装杆5的底端均固定安装有悬挂球头6，位于底部框架2顶端的两个支架杆上均开设有滑槽7，两个滑槽7的内部均滑动连接有两个支架滑块10，四个支架滑块10的顶端分别与两个活动横杆8的两端固定连接。
底部框架2底端的边侧固定安装有移动轮11，活动横杆8的中部开设有开孔，且开孔的内部固定安装有缓冲限位垫块9，滑槽7内的两端均固定安装有限位块，滑槽7的一侧刻有刻度线，悬挂球头6的底部通过第一绝缘子12上安装的碗头与第一绝缘子12固定连接，两个活动横杆8的顶端分别对第二绝缘子16的两端进行支撑，第一绝缘子12和第二绝缘子16均由绝缘子本体13、加压线14和接地线15组成，绝缘子本体13顶部的一侧固定连接有加压线14，绝缘子本体13底部的一侧固定连接有接地线15。
具体的，根据附图1所示，附图1为绝缘子陡波冲击试验支架结构图，其主体用硬质坚韧的绝缘材料制作成框架结构，8为可左右平移的活动横杆8，绝缘子伞裙根部可以横担在上面起支撑作用，为保护绝缘子上的绝缘橡胶层，活动横杆8中部有缓冲限位垫块9，起到缓冲和防止绝缘子滚动的作用，6为安装低电压等级尺寸较短的绝缘子的绝缘子悬挂球头6，配合绝缘子上的碗头，可以方便的悬挂第一绝缘子12进行试验，悬挂球头6的支架高于水平放置的活动横杆8，并向外凸出，使悬挂试验的绝缘子不受支架下部结构的干扰。支架下面装有小轮，可以方便的移动调整试验装置的位置角度，便于接线和试验。
制作方法的步骤为：
S1：由绝缘材质分别制作底部框架和顶部框架，将底部框架和顶部框架固定在一起。
S2：对于10kV-110kV的第一绝缘子，采用悬挂安装的方式进行试验，悬挂球头的底部通过第一绝缘子上安装的碗头与第一绝缘子固定连接。
具体的，根据附图2所示，图2为绝缘子陡波冲击试验支架工作状态一，尺寸较小的绝缘子，例如10kV、35kV、110kV的绝缘子，均可以采用悬挂的安装方式进行试验。试验时，加压线14和接地线15之间的绝缘子部分会发生空气闪络，支架营造的空间可以保证试验安全进行。
S3：对于220kV及以上规格的且长度超过1.5米的第二绝缘子则采用横放的安装方式，活动横杆对第二绝缘子进行支撑，且可滑动活动横杆调节第二绝缘子的具体位置。
具体的，根据附图3所示，为绝缘子陡波冲击试验支架工作状态二。由于高电压等级的复合绝缘子尺寸较长，330kV的复合绝缘子已有3-4米长，750kV，±800kV及±1100kV电压等级的复合绝缘子长度更长，是无法悬挂进行试验的，所以可以横担在本支架上进行试验。对于超长的复合绝缘子，可以连续使用两个本支架进行支撑。
本实用新型工作原理：实验支架本体1其主体用硬质坚韧的绝缘材料制作成框架结构，8为可左右平移的活动横杆8，绝缘子伞裙根部可以横担在上面起支撑作用，为保护绝缘子上的绝缘橡胶层，活动横杆8中部有缓冲限位垫块9，起到缓冲和防止绝缘子滚动的作用，6为安装低电压等级尺寸较短的绝缘子的绝缘子悬挂球头6，配合绝缘子上的碗头，可以方便的悬挂第一绝缘子12进行试验，悬挂球头6的支架高于水平放置的活动横杆8，并向外凸出，使悬挂试验的绝缘子不受支架下部结构的干扰。支架下面装有小轮，可以方便的移动调整试验装置的位置角度，便于接线和试验。
在本实用新型的描述中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
