本发明公开了一种多功能LED台灯，包括箱体，所述箱体内固设有容腔，所述容腔端壁内连通设置有若干环形设置的连接腔，所述容腔下方设置有位于所述箱体内且开口朝前的开口腔，所述容腔端壁之间转动的设置有位于收纳调节装置内的螺纹轴，所述螺纹轴转动的贯穿所述箱体并向上延伸，所述螺纹轴上端面固设有顶板，所述箱体左右端面固设有位于支脚调节装置内的固块，所述箱体左右端面固设有左右对称且位于封门装置内的侧箱，所述开口腔内转动的设置有位于储存装置内的转箱，本发明设备结构简单，利用到了螺纹及连杆等零部件进行协同工作;
权利要求书
1.一种多功能LED台灯，包括箱体，所述箱体内固设有容腔，所述容腔端壁内连通设置有若干环形设置的连接腔，所述容腔下方设置有位于所述箱体内且开口朝前的开口腔，所述容腔端壁之间转动的设置有位于收纳调节装置内的螺纹轴，所述螺纹轴转动的贯穿所述箱体并向上延伸，所述螺纹轴上端面固设有顶板，所述箱体左右端面固设有位于支脚调节装置内的固块，所述箱体左右端面固设有左右对称且位于封门装置内的侧箱，所述开口腔内转动的设置有位于储存装置内的转箱。
2.根据权利要求1所述的一种多功能LED台灯，其特征在于：收纳调节装置包括与所述螺纹轴螺纹配合连接的内螺纹块，所述内螺纹块内固设有若干开口且环形设置的转动腔，所述转动腔内固设有连接柱，所述连接腔内转动的设置有转动块，所述转动块内固设有前后贯穿的槽腔，远离所述螺纹轴的所述转动块端面固设有灯管，所述转动块伸入所述转动腔内，所述槽腔与所述连接柱滑动配合连接。
3.根据权利要求1所述的一种多功能LED台灯，其特征在于：支脚调节装置包括与所述固块转动配合连接的转动箱，所述转动箱内固设有开口的开腔，所述开腔内转动的设置有螺纹转动轴，远离所述转动箱的所述螺纹转动轴端面固设有旋盖，所述螺纹转动轴外表面螺纹配合连接设置有滑移箱，所述滑移箱与所述转动箱滑动配合连接，远离所述螺纹转动轴的所述滑移箱端面固设有侧LED灯管，远离所述螺纹转动轴的所述滑移箱端面固设有连块，所述连块内转动的设置有转杆，所述转杆端面固设有发亮LED灯管，所述转杆内转动的设置有底脚，远离所述发亮LED灯管的所述转杆端面固设有顶块，所述顶块内转动的设置有转动块，所述转动块上端面固设有螺纹杆，靠近所述转杆的所述滑移箱端面固设有位于角度调节组件内的侧块。
4.根据权利要求3所述的一种多功能LED台灯，其特征在于：角度调节组件包括与所述侧块转动配合连接的转动旋钮，所述转动旋钮内转动的设置有内转块，所述螺纹杆穿过所述内转块并与所述内转块螺纹配合连接。
5.根据权利要求1所述的一种多功能LED台灯，其特征在于：封门装置包括固设于所述侧箱内且开口朝前的内腔，所述内腔下端壁内连通设置有导向腔，所述导向腔内滑动的设置有封闭板，所述封闭板前端面固设有磁铁。
6.根据权利要求1所述的一种多功能LED台灯，其特征在于：存装置包括固设于所述转箱内且环形设置的储藏腔，所述储藏腔下端壁固设有导轨，所述储藏腔之间固设有储箱，所述储箱内固设有开口朝前的储存腔，所述储箱左右端面内转动的设置有左右对称的滚轮，所述滚轮与所述导轨滚动配合连接。
说明书
一种多功能LED台灯
技术领域
[0001]本发明涉及LED灯技术领域，具体是一种多功能LED台灯。
背景技术
[0002]常用的LED台灯结构简易，在使用过程中不能进行很好的调节，比如：高度调节及收纳调节等等，使台灯使用过程中的便捷性大大降低，且在传统意义上的台灯不具有储存东西的功能，此时需要一种调节型的LED台灯来实现调节功能，且利用本身的存储功能来实现多功能性，此设备有效的解决了此问题。
发明内容
[0003]本发明所要解决的技术问题是提供一种多功能LED台灯，其能够解决上述现在技术中的问题。
[0004]本发明是通过以下技术方案来实现的：本发明的一种多功能LED台灯，包括箱体，所述箱体内固设有容腔，所述容腔端壁内连通设置有若干环形设置的连接腔，所述容腔下方设置有位于所述箱体内且开口朝前的开口腔，所述容腔端壁之间转动的设置有位于收纳调节装置内的螺纹轴，所述螺纹轴转动的贯穿所述箱体并向上延伸，所述螺纹轴上端面固设有顶板，所述箱体左右端面固设有位于支脚调节装置内的固块，所述箱体左右端面固设有左右对称且位于封门装置内的侧箱，所述开口腔内转动的设置有位于储存装置内的转箱，从而利用上述结构及装置实现了设备进行调节及储存的功能。
[0005]进一步的技术方案，收纳调节装置包括与所述螺纹轴螺纹配合连接的内螺纹块，所述内螺纹块内固设有若干开口且环形设置的转动腔，所述转动腔内固设有连接柱，所述连接腔内转动的设置有转动块，所述转动块内固设有前后贯穿的槽腔，远离所述螺纹轴的所述转动块端面固设有灯管，所述转动块伸入所述转动腔内，所述槽腔与所述连接柱滑动配合连接，从而实现了使所述螺纹轴转动后带动所述内螺纹块上下移动，使所述灯管进行摆动的功能。
[0006]进一步的技术方案，支脚调节装置包括与所述固块转动配合连接的转动箱，所述转动箱内固设有开口的开腔，所述开腔内转动的设置有螺纹转动轴，远离所述转动箱的所述螺纹转动轴端面固设有旋盖，所述螺纹转动轴外表面螺纹配合连接设置有滑移箱，所述滑移箱与所述转动箱滑动配合连接，远离所述螺纹转动轴的所述滑移箱端面固设有侧LED灯管，远离所述螺纹转动轴的所述滑移箱端面固设有连块，所述连块内转动的设置有转杆，所述转杆端面固设有发亮LED灯管，所述转杆内转动的设置有底脚，远离所述发亮LED灯管的所述转杆端面固设有顶块，所述顶块内转动的设置有转动块，所述转动块上端面固设有螺纹杆，靠近所述转杆的所述滑移箱端面固设有位于角度调节组件内的侧块，从利用支脚调节组件使所述转杆和滑移箱之间的角度发生变化，实现了调节功能。
[0007]进一步的技术方案，角度调节组件包括与所述侧块转动配合连接的转动旋钮，所述转动旋钮内转动的设置有内转块，所述螺纹杆穿过所述内转块并与所述内转块螺纹配合连接，从而转动所述内转块后即可实现利用所述螺纹杆带动所述底脚摆动的功能。
[0008]进一步的技术方案，封门装置包括固设于所述侧箱内且开口朝前的内腔，所述内腔下端壁内连通设置有导向腔，所述导向腔内滑动的设置有封闭板，所述封闭板前端面固设有磁铁，从而将所述封闭板向前滑动后利用所述磁铁彼此固定，实现了封闭的功能。
[0009]进一步的技术方案，储存装置包括固设于所述转箱内且环形设置的储藏腔，所述储藏腔下端壁固设有导轨，所述储藏腔之间固设有储箱，所述储箱内固设有开口朝前的储存腔，所述储箱左右端面内转动的设置有左右对称的滚轮，所述滚轮与所述导轨滚动配合连接，从而利用所述导轨和滚轮的配合将所述储箱便捷的拉出。
[0010]本发明的有益效果是：通过使用所述顶板转动，利用所述螺纹轴带动所述内螺纹块上下移动，由于所述槽腔和所述连接柱的滑动配合连接，使所述转动块摆动后收纳于所述连接腔内，提高了设备的结构灵巧性，在拧动所述旋盖时，由于所述转动箱和滑移箱滑动配合连接且所述螺纹转动轴与所述滑移箱螺纹配合连接，使得所述旋盖转动后带动所述螺纹转动轴使所述滑移箱滑动，实现了设备高度调节的功能，在拧动所述内转块后，使所述内转块和螺纹杆之间发生移动，使设备进一步的实现了高度调节功能，在此时所述转动块与所述顶块的转动配合连接及所述转动旋钮与所述侧块的转动配合连接使上述运动更为流畅及具有很强实施性，在利用所述导向腔对所述封闭板进行导向过程中，将所述封闭板拉出滑动，并且利用所述磁铁彼此之间的磁力固定，使所述封闭板形成完整的封闭结构，提高了设备的封闭性，利用所述滚轮与所述导轨的滑动配合连接及所述储存腔对物品进行装载，实现了储存的便利性。
[0011]本发明设备结构简单，利用到了螺纹及连杆等零部件进行协同工作，实现了在满足台灯照明基本功能时，具有储存及高度调节等优点，提高了设备的实用性。
附图说明
[0012]为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

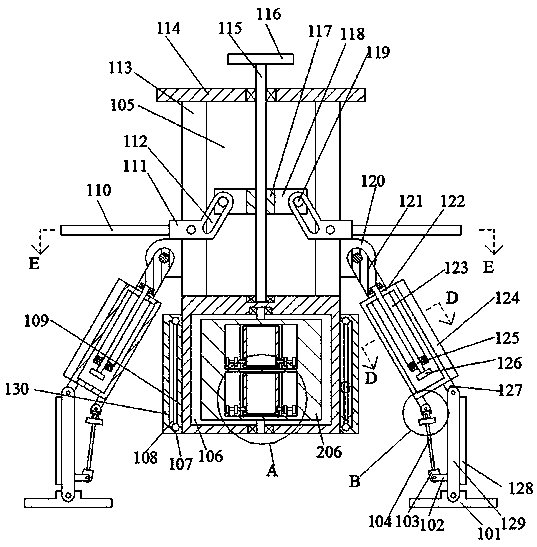

[0013]图1为本发明的一种多功能LED台灯内部整体结构示意图；图2为图1中箱体的A方向放大示意图；图3为图1中滑移箱的B方向放大示意图；图4为图3中内转块的C-C方向示意图；图5为图1中滑移箱的D-D方向示意图；图6为图1中灯管的E-E方向示意图；图7为图2中转箱的F-F方向示意图；图8为图1中封闭板的G-G方向示意图。
具体实施方式
[0014]如图1-图8所示，对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致，本发明的一种多功能LED台灯，包括箱体114，所述箱体114内固设有容腔105，所述容腔105端壁内连通设置有若干环形设置的连接腔113，所述容腔105下方设置有位于所述箱体114内且开口朝前的开口腔106，所述容腔105端壁之间转动的设置有位于收纳调节装置内的螺纹轴115，所述螺纹轴115转动的贯穿所述箱体114并向上延伸，所述螺纹轴115上端面固设有顶板116，所述箱体114左右端面固设有位于支脚调节装置内的固块120，所述箱体114左右端面固设有左右对称且位于封门装置内的侧箱130，所述开口腔106内转动的设置有位于储存装置内的转箱206，从而利用上述结构及装置实现了设备进行调节及储存的功能。
[0015]有益地，其中，收纳调节装置包括与所述螺纹轴115螺纹配合连接的内螺纹块117，所述内螺纹块117内固设有若干开口且环形设置的转动腔118，所述转动腔118内固设有连接柱119，所述连接腔113内转动的设置有转动块111，所述转动块111内固设有前后贯穿的槽腔112，远离所述螺纹轴115的所述转动块111端面固设有灯管110，所述转动块111伸入所述转动腔118内，所述槽腔112与所述连接柱119滑动配合连接，从而实现了使所述螺纹轴115转动后带动所述内螺纹块117上下移动，使所述灯管110进行摆动的功能。
[0016]有益地，其中，支脚调节装置包括与所述固块120转动配合连接的转动箱121，所述转动箱121内固设有开口的开腔123，所述开腔123内转动的设置有螺纹转动轴125，远离所述转动箱121的所述螺纹转动轴125端面固设有旋盖126，所述螺纹转动轴125外表面螺纹配合连接设置有滑移箱122，所述滑移箱122与所述转动箱121滑动配合连接，远离所述螺纹转动轴125的所述滑移箱122端面固设有侧LED灯管124，远离所述螺纹转动轴125的所述滑移箱122端面固设有连块127，所述连块127内转动的设置有转杆129，所述转杆129端面固设有发亮LED灯管128，所述转杆129内转动的设置有底脚101，远离所述发亮LED灯管128的所述转杆129端面固设有顶块102，所述顶块102内转动的设置有转动块103，所述转动块103上端面固设有螺纹杆104，靠近所述转杆129的所述滑移箱122端面固设有位于角度调节组件内的侧块301，从利用支脚调节组件使所述转杆129和滑移箱122之间的角度发生变化，实现了调节功能。
[0017]有益地，其中，角度调节组件包括与所述侧块301转动配合连接的转动旋钮302，所述转动旋钮302内转动的设置有内转块303，所述螺纹杆104穿过所述内转块303并与所述内转块303螺纹配合连接，从而转动所述内转块303后即可实现利用所述螺纹杆104带动所述底脚101摆动的功能。
[0018]有益地，其中，封门装置包括固设于所述侧箱130内且开口朝前的内腔108，所述内腔108下端壁内连通设置有导向腔107，所述导向腔107内滑动的设置有封闭板109，所述封闭板109前端面固设有磁铁401，从而将所述封闭板109向前滑动后利用所述磁铁401彼此固定，实现了封闭的功能。
[0019]有益地，其中，储存装置包括固设于所述转箱206内且环形设置的储藏腔207，所述储藏腔207下端壁固设有导轨208，所述储藏腔207之间固设有储箱204，所述储箱204内固设有开口朝前的储存腔203，所述储箱204左右端面内转动的设置有左右对称的滚轮201，所述滚轮201与所述导轨208滚动配合连接，从而利用所述导轨208和滚轮201的配合将所述储箱204便捷的拉出。
[0020]初始状态时，所述灯管110处于水平状态，所述储箱204位于所述储藏腔207内，所述灯管110、侧LED灯管124和发亮LED灯管128处于停止工作状态，从而使各结构处于初始状态。
[0021]当设备工作时，所述灯管110、侧LED灯管124和发亮LED灯管128开始工作后发出光线，照亮四周，实现了作为台灯的基本功能，在需要折叠所述灯管110进入到所述连接腔113内时，拧动所述顶板116后使所述螺纹轴115转动，使所述螺纹轴115带动所述内螺纹块117向下移动，使所述内螺纹块117向下移动后使所述转动块111摆动，使所述灯管110收纳于所述连接腔113内，在需要对设备的高度进行调节时，拧动所述内转块303使所述内转块303转动后相对于所述螺纹杆104，使所述内转块303相对于所述螺纹杆104进行移动，使所述转杆129和侧LED灯管124之间的角度发生变化，但是由于所述底脚101时刻与放置平面相抵，则使设备不会发生偏斜，且再需要对设备的高度进行进一步的调节时，拧动所述旋盖126，使所述滑移箱122和转动箱121发生相对运动，使所述箱体114的高度发生变化，在需要将所述开口腔106封闭时，对所述开口腔106的物品进行保存，则此时拉出所述封闭板109，在所述导向腔107的作用下所述封闭板109进行导向滑动，在移动到最前侧时使所述磁铁401之间彼此靠磁力吸和对所述开口腔106封闭，在需要取物品于所述储存腔203内时，拉出所述储箱204向前移动，使所述滚轮201相对于所述导轨208向前移动，使所述储箱204脱离所述储藏腔207后将物品放入所述储存腔203内，从而实现了在满足基本台灯照明的同时，利用各种调节组件实现了调节功能。
[0022]本发明的有益效果是：通过使用所述顶板116转动，利用所述螺纹轴115带动所述内螺纹块117上下移动，由于所述槽腔112和所述连接柱119的滑动配合连接，使所述转动块111摆动后收纳于所述连接腔113内，提高了设备的结构灵巧性，在拧动所述旋盖126时，由于所述转动箱121和滑移箱122滑动配合连接且所述螺纹转动轴125与所述滑移箱122螺纹配合连接，使得所述旋盖126转动后带动所述螺纹转动轴125使所述滑移箱122滑动，实现了设备高度调节的功能，在拧动所述内转块303后，使所述内转块303和螺纹杆104之间发生移动，使设备进一步的实现了高度调节功能，在此时所述转动块103与所述顶块102的转动配合连接及所述转动旋钮302与所述侧块301的转动配合连接使上述运动更为流畅及具有很强实施性，在利用所述导向腔107对所述封闭板109进行导向过程中，将所述封闭板109拉出滑动，并且利用所述磁铁401彼此之间的磁力固定，使所述封闭板109形成完整的封闭结构，提高了设备的封闭性，利用所述滚轮201与所述导轨208的滑动配合连接及所述储存腔203对物品进行装载，实现了储存的便利性。
[0023]本发明设备结构简单，利用到了螺纹及连杆等零部件进行协同工作，实现了在满足台灯照明基本功能时，具有储存及高度调节等优点，提高了设备的实用性。
[0024]以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
