本发明的建筑保温装饰阻燃复合板移动式浇注机涉及建筑复合板生产设备，是由主架体、浇筑喷头、浇筑电机和料罐构成，其主架体的一侧固定着副架体，主架体和副架体均为矩形无底边框架，主架体顶边框Ⅰ轴线上设有垂向贯穿的开口槽，开口槽两侧的顶边框Ⅰ上均设有滑轨Ⅰ，滑轨Ⅰ之间动配合连接着滑板Ⅰ，滑板Ⅰ底部垂向固定立板，立板底端与底板固定连接，副架体的顶边框Ⅱ顶部设有条形齿带，滑轨Ⅱ上动配合连接着滑板Ⅱ，滑板Ⅱ的顶部与伺服电机固定连接伺服电机的动力轮与条形齿带啮合，本发明的结构设计合理、制造便捷、工作过程中浇筑均匀无死角、进而起到了节省原料、降低生产成本，工作效率高、提高了产品的质量，大幅度提升产品的合格率。

权利要求书

1.建筑保温装饰阻燃复合板移动式浇注机，是由主架体（1）、浇注喷头（2）、浇注电机（3）和料罐（22）构成，其特征在于主架体（1）的一侧固定着副架体（23），主架体（1）和副架体（23）均为矩形无底边框架，主架体（1）顶边框Ⅰ（4）轴线上设有垂向贯穿的开口槽（5），开口槽（5）两侧的顶边框Ⅰ（4）上均设有滑轨Ⅰ（9），两个滑轨Ⅰ（9）之间动配合连接着滑板Ⅰ（10），滑板Ⅰ（10）底部垂向固定连接着一个以上穿过开口槽（5）的立板（11），立板（11）底端与底板（12）固定连接，副架体（23）的顶边框Ⅱ（13）面对主架体（1）的一侧面上横向设有一条以上的滑轨Ⅱ（14）、副架体（23）的顶边框Ⅱ（13）顶部设有条形齿带（15），滑轨Ⅱ（14）上动配合连接着滑板Ⅱ（16），滑板Ⅱ（16）的顶部与伺服电机（17）固定连接，伺服电机（17）的动力轮与条形齿带（15）啮合，滑板Ⅱ（16）的外侧设有一条以上的纵向滑轨Ⅲ（18），所述的滑轨Ⅲ（18）上动配合连接着滑板Ⅲ（19），滑板Ⅲ（19）上固定连接着横向板（20），所述的横向板（20）与底板（12）的延伸部螺杆固定连接，所述的底板（12）底部安装着浇注喷头（2）、上部安装着浇注电机（3），各滑轨与滑板之间均为半套装动配合连接，浇注喷头（2）和料罐（22）管路连接；所述的浇注喷头（2）上设有清洗接头（21）。

2.如权利要求1所述的建筑保温装饰阻燃复合板移动式浇注机，其特征在于所述的主架体（1）和副架体（23）同侧的底部固定连接。

3.如权利要求1所述的建筑保温装饰阻燃复合板移动式浇注机，其特征在于所述的主架体（1）高于副架体（23）。

4.如权利要求1所述的建筑保温装饰阻燃复合板移动式浇注机，其特征在于所述的浇注电机（3）和伺服电机（17）均与电气控制箱线路连接。

说明书

建筑保温装饰阻燃复合板移动式浇注机

技术领域

[0001]本发明涉及建筑复合板生产设备，尤其涉及建筑保温装饰阻燃复合板移动式浇注机。

背景技术

[0002]在生产建筑保温装饰阻燃复合板时，通常需要使用浇注机将阻燃材料或者复合的发泡层浇注到外表层上再进行定型，然而目前的浇注机在使用过程中存在一定的缺陷。如：浇注喷头为固定式，即在浇注工作进行时不能左右上下移动致使浇注喷头浇注物较为集中，在外表层上浇注不均匀，复合后的复合板材质量不高。

发明内容

[0003]本发明旨在针对背景技术中存在的不足，而提出的建筑保温装饰阻燃复合板移动式浇注机。

[0004]本发明的建筑保温装饰阻燃复合板移动式浇注机，是由主架体、浇注喷头、浇注电机和料罐构成，其主架体的一侧固定着副架体，主架体和副架体均为矩形无底边框架，主架体顶边框Ⅰ轴线上设有垂向贯穿的开口槽，开口槽两侧的顶边框Ⅰ上均设有滑轨Ⅰ，两个滑轨Ⅰ之间动配合连接着滑板Ⅰ，滑板Ⅰ底部垂向固定连接着一个以上穿过开口槽的立板，立板底端与底板固定连接，副架体的顶边框Ⅱ面对主架体的一侧面上横向设有一条以上的滑轨Ⅱ、副架体的顶边框Ⅱ顶部设有条形齿带，滑轨Ⅱ上动配合连接着滑板Ⅱ，滑板Ⅱ的顶部与伺服电机固定连接，伺服电机的动力轮与条形齿带啮合，滑板Ⅱ的外侧设有一条以上的纵向滑轨Ⅲ，所述的滑轨Ⅲ上动配合连接着滑板Ⅲ，滑板Ⅲ上固定连接着横向板，所述的横向板与底板的延伸部螺杆固定连接，所述的底板底部安装着浇注喷头、上部安装着浇注电机，各滑轨与滑板之间均为半套装动配合连接，浇注喷头和料罐管路连接。

[0005]作为本发明的进一步改进，所述的浇注喷头上设有清洗接头。

[0006]作为本发明的进一步改进，所述的主架体和副架体同侧的底部固定连接。

[0007]作为本发明的进一步改进，所述的主架体高于副架体。

[0008]作为本发明的进一步改进，所述的浇注电机和伺服电机均与电气控制箱线路连接。

[0009]本发明的建筑保温装饰阻燃复合板移动式浇注机，结构设计合理、制造便捷、工作过程中浇注均匀无死角、进而起到了节省原料、降低生产成本，工作效率高、提高了产品的质量，大幅度提升产品的合格率。

附图说明

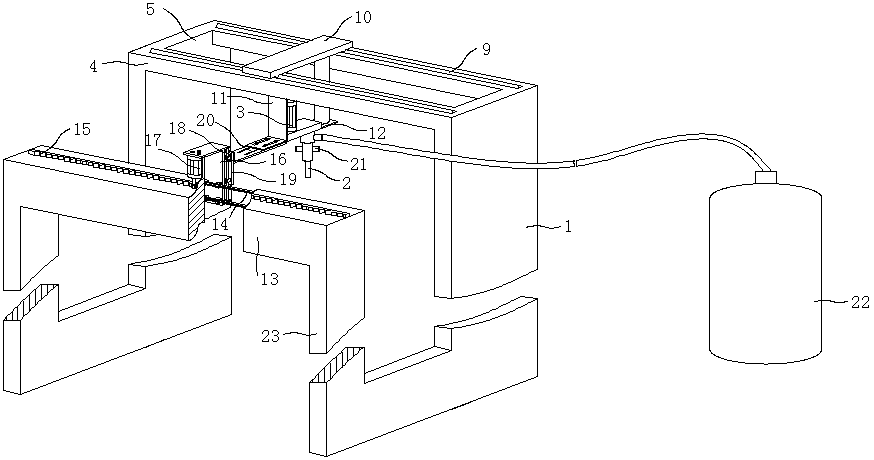

[0010]图1为本发明的结构示意图。

具体实施方式

[0011]下面结合附图说明对本发明的建筑保温装饰阻燃复合板移动式浇注机，做进一步说明。

[0012]实施例1

[0013]本发明的建筑保温装饰阻燃复合板移动式浇注机，是由主架体1、浇注喷头2、浇注电机3和料罐22构成，其主架体1的一侧固定着副架体23，主架体1和副架体23均为矩形无底边框架，主架体1顶边框Ⅰ4轴线上设有垂向贯穿的开口槽5，开口槽5两侧的顶边框Ⅰ4上均设有滑轨Ⅰ9，两个滑轨Ⅰ9之间动配合连接着滑板Ⅰ10，滑板Ⅰ10底部垂向固定连接着一个以上穿过开口槽5的立板11，立板11底端与底板12固定连接，副架体23的顶边框Ⅱ13面对主架体1的一侧面上横向设有一条以上的滑轨Ⅱ14、副架体23的顶边框Ⅱ13顶部设有条形齿带15，滑轨Ⅱ14上动配合连接着滑板Ⅱ16，滑板Ⅱ16的顶部与伺服电机17固定连接，伺服电机17的动力轮与条形齿带15啮合，滑板Ⅱ16的外侧设有一条以上的纵向滑轨Ⅲ18，所述的滑轨Ⅲ18上动配合连接着滑板Ⅲ19，滑板Ⅲ19上固定连接着横向板20，所述的横向板20与底板12的延伸部螺杆固定连接，所述的底板12底部安装着浇注喷头2、上部安装着浇注电机3，各滑轨与滑板之间均为半套装动配合连接，保证滑板只能在滑轨上横向或者是纵向的滑动，但是不会脱落下来，浇注喷头2和料罐22管路连接。

[0014]工作时、根据表面板的宽度对伺服电机设定好往返的距离后，然后启动伺服电机与浇注电机，伺服电机往复转动并与条形齿带15啮合的作用下，进而带动滑板Ⅱ16、底板12、滑板Ⅰ10、浇注喷头2及浇注电机3与其同步往复运动，这时浇注电机同样开启工作，带动浇注喷头进行浇注，浇注喷头在表面板上左右不停移动边浇注，均匀的将浇注物浇注到表面板上。
