权利要求书

1.一种立式农副产品烘烤装置，包括机体（4），其特征在于，所述机体（4）内为上开口的烘烤腔（41），所述烘烤腔（41）上配合安装有上开口的外网筒（15），外网筒（15）的上端外侧还设置有环板（151），所述外网筒（15）的内侧配合设置有上开口的内网筒（16），所述外网筒（15）和内网筒（16）之间还设置有若干支撑杆（17），所述机体（4）的底部中间还安装有转管（9），转管（9）由机体（4）底部设置的驱动机构驱动旋转，所述机体（4）的内侧于转管（9）上端周向分布设置有多根与外网筒（15）间隙配合的烘烤管（5），所述烘烤管（5）上朝向外网筒（15）的一侧开设有若干排气孔（51）。

2.根据权利要求1所述的立式农副产品烘烤装置，其特征在于，所述烘烤腔（41）上部为圆柱形结构，烘烤腔（41）下部为半球形结构。

3.根据权利要求2所述的立式农副产品烘烤装置，其特征在于，所述外网筒（15）和内网筒（16）的上端面齐平，外网筒（15）的网孔面积大于内网筒（16）的网孔面积。

4.根据权利要求1所述的立式农副产品烘烤装置，其特征在于，所述驱动机构包括从动带轮（8）、主动带轮（12）、传动带（13）和驱动电机（14），所述驱动电机（14）固定于机体（4）底部设置的支撑腿（6）上，所述驱动电机（14）的输出轴上安装有主动带轮（12），主动带轮（12）通过传动带（13）与从动带轮（8）连接，所述从动带轮（8）安装固定于转管（9）上。

5.根据权利要求3所述的立式农副产品烘烤装置，其特征在于，所述外网筒（15）外壁和机体（4）内壁之间的垂直距离小于30cm；所述外网筒（15）内壁和内网筒（16）外壁之间的垂直距离为10～20cm。

6.根据权利要求1-5任一项所述的立式农副产品烘烤装置，其特征在于，所述机体（4）的顶部还设置有用于对外网筒（15）和内网筒（16）上端进行密封的密封盖（1），所述密封盖（1）周向分布设置有多个，且多个所述密封盖（1）俯视围成圆形状；所述密封盖（1）的内端还安装有一个能够进行纵向位置调节的排气管（2）；所述密封盖（1）的外端与阻尼伸缩装置（3）阻尼转动连接，阻尼伸缩装置（3）固定设置于机体（4）的外壁上。

7.根据权利要求6所述的立式农副产品烘烤装置，其特征在于，所述密封盖（1）的下侧还设置有密封层（18），密封盖（1）的侧面还设置有密封条（19）。

8.根据权利要求6所述的立式农副产品烘烤装置，其特征在于，所述排气管（2）位于内网筒（16）的内侧，且所述排气管（2）的轴线与内网筒（16）的轴线平行。

9.根据权利要求6所述的立式农副产品烘烤装置，其特征在于，所述阻尼伸缩装置（3）包括铰接轴（31）、伸缩杆（32）和安装筒（33），所述安装筒（33）固定于机体（4）的外壁上，伸缩杆（32）阻尼滑动安装于安装筒（33）上，伸缩杆（32）的上端通过铰接轴（31）与密封盖（1）外端铰接连接。

说明书

一种立式农副产品烘烤装置

技术领域

[0001]本发明涉及农副产品加工设备领域，具体是一种立式农副产品烘烤装置。

背景技术

[0002]农副产品是由农业生产所带来的副产品，包括农、林、牧、副、渔五业产品，分为粮食、经济作物、竹木材、工业用油及漆胶、禽畜产品、蚕茧蚕丝、干鲜果、干鲜菜及调味品、药材、土副产品、水产品等若干大类，每个大类又分若干小类。

[0003]随着人们生活水平的提高，人们对食物的食用要求越来越高，日前市面上的农副产品烘烤机，使用不方便，无法对农副产品进行均质烘烤，且工作效率低，制造成本高，局限性大。因此，针对以上现状，迫切需要开发一种立式农副产品烘烤装置，以克服当前实际应用中的不足。

发明内容

[0004]本发明实施例的目的在于提供一种立式农副产品烘烤装置，以解决上述背景技术中提出的问题。

[0005]为实现上述目的，本发明实施例提供如下技术方案：一种立式农副产品烘烤装置，包括机体，所述机体内为上开口的烘烤腔，所述烘烤腔上配合安装有上开口的外网筒，外网筒的上端外侧还设置有环板，所述外网筒的内侧配合设置有上开口的内网筒，所述外网筒和内网筒之间还设置有若干支撑杆，所述机体的底部中间还安装有转管，转管由机体底部设置的驱动机构驱动旋转，所述机体的内侧于转管上端周向分布设置有多根与外网筒间隙配合的烘烤管，所述烘烤管上朝向外网筒的一侧开设有若干排气孔。

[0006]作为本发明进一步的方案：所述烘烤腔上部为圆柱形结构，烘烤腔下部为半球形结构。

[0007]作为本发明进一步的方案：所述外网筒和内网筒的上端面齐平，外网筒的网孔面积大于内网筒的网孔面积。

[0008]作为本发明进一步的方案：所述驱动机构包括从动带轮、主动带轮、传动带和驱动电机，所述驱动电机固定于机体底部设置的支撑腿上，所述驱动电机的输出轴上安装有主动带轮，主动带轮通过传动带与从动带轮连接，所述从动带轮安装固定于转管上。

[0009]作为本发明进一步的方案：所述外网筒外壁和机体内壁之间的垂直距离小于30cm；所述外网筒内壁和内网筒外壁之间的垂直距离为10～20cm。

[0010]作为本发明进一步的方案：所述机体的顶部还设置有用于对外网筒和内网筒上端进行密封的密封盖，所述密封盖周向分布设置有多个，且多个所述密封盖俯视围成圆形状；所述密封盖的内端还安装有一个能够进行纵向位置调节的排气管；所述密封盖的外端与阻尼伸缩装置阻尼转动连接，阻尼伸缩装置固定设置于机体的外壁上。

[0011]作为本发明进一步的方案：所述密封盖的下侧还设置有密封层，密封盖的侧面还设置有密封条。

[0012]作为本发明进一步的方案：所述排气管位于内网筒的内侧，且所述排气管的轴线与内网筒的轴线平行。

[0013]作为本发明进一步的方案：所述阻尼伸缩装置包括铰接轴、伸缩杆和安装筒，所述安装筒固定于机体的外壁上，伸缩杆阻尼滑动安装于安装筒上，伸缩杆的上端通过铰接轴与密封盖外端铰接连接。

[0014]与现有技术相比，本发明实施例的有益效果是：该立式农副产品烘烤装置，将外网筒和内网筒设置为一个整体，方便从机体上取下和安装，将农副产品置于外网筒和内网筒之间，农副产品的厚度均匀，通过驱动电机和热风机工作，驱动电机工作可带动烘烤管周向旋转，热风机工作可从排气孔排出高温空气作用于农副产品上，可对农副产品进行均匀高效烘烤；通过在密封盖上设置纵向可调的排气管，可根据不同的农副产品调节排气管的位置，进而调节排气位置，使得农副产品烘烤质量得到提升；农副产品烘烤完毕后，可将密封盖打开，方便外网筒和内网筒的取出，通过将密封盖外端与阻尼伸缩装置阻尼连接，以及阻尼伸缩装置自身的阻尼结构，利于密封盖对外网筒和内网筒上端密封，通过密封层和密封条的设置，可进一步提升密封效果。

[0015]综上所述，该装置使用方便，可对农副产品进行均质烘烤，且工作效率高，制造成本低，利于推广。

附图说明

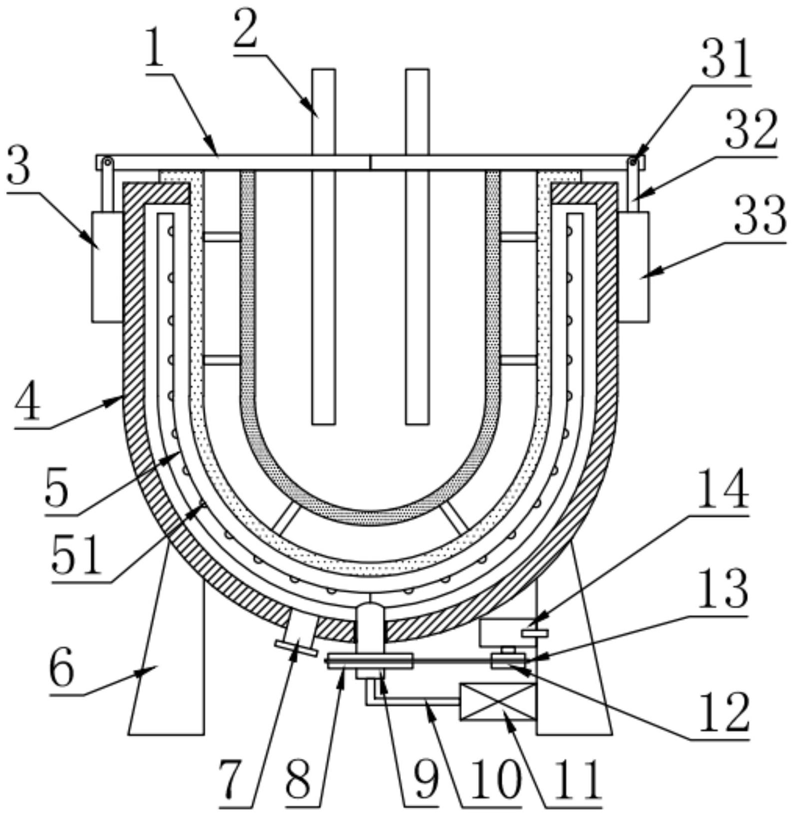

[0016]图1为本发明实施例的结构示意图。

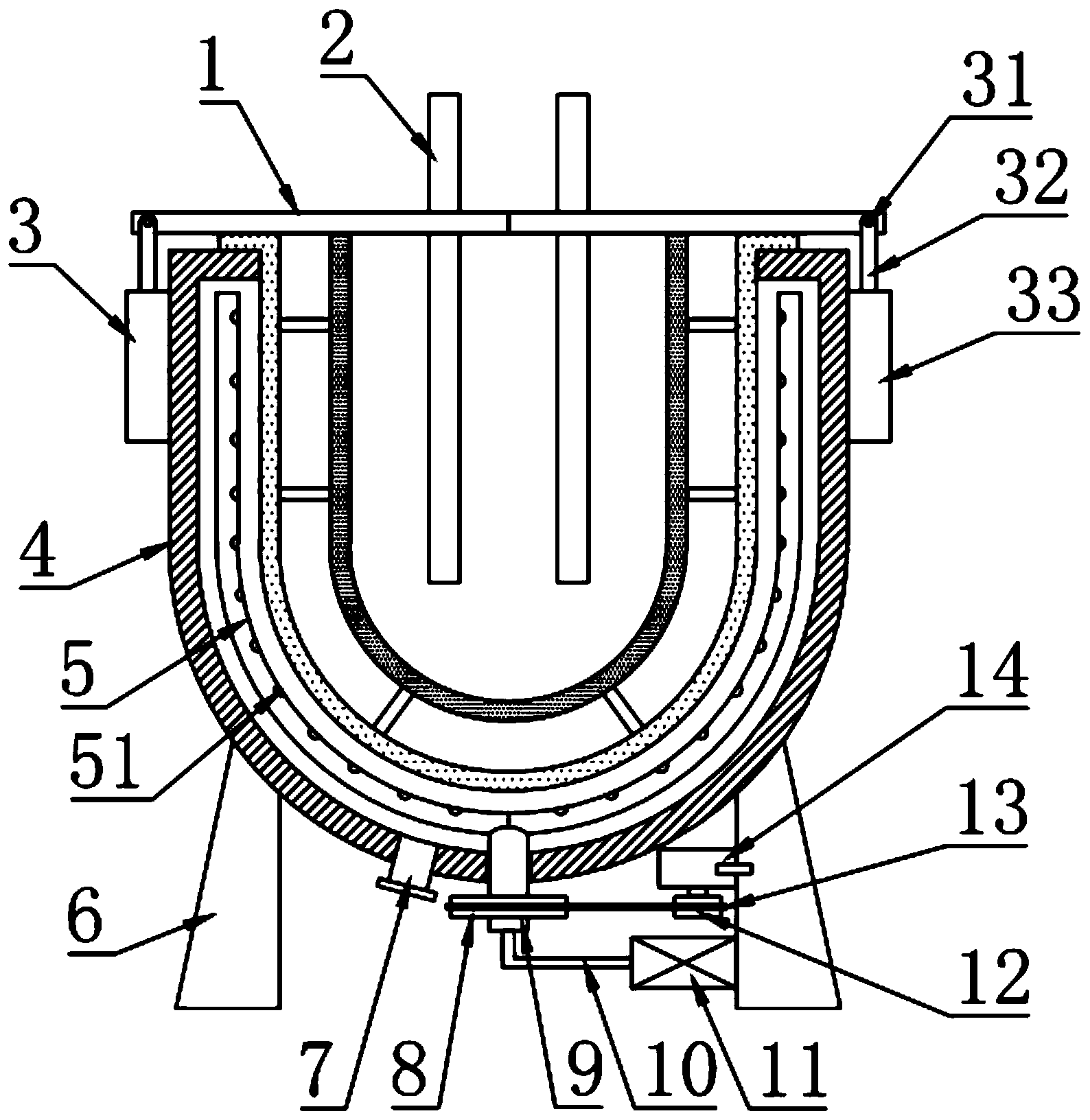

[0017]图2为本发明实施例中外网筒和内网筒部分提出时的结构示意图。

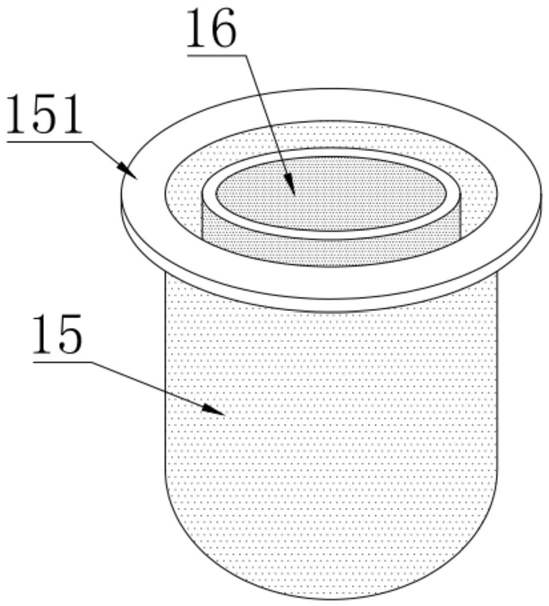

[0018]图3为本发明实施例中外网筒和内网筒部分的立体结构示意图。

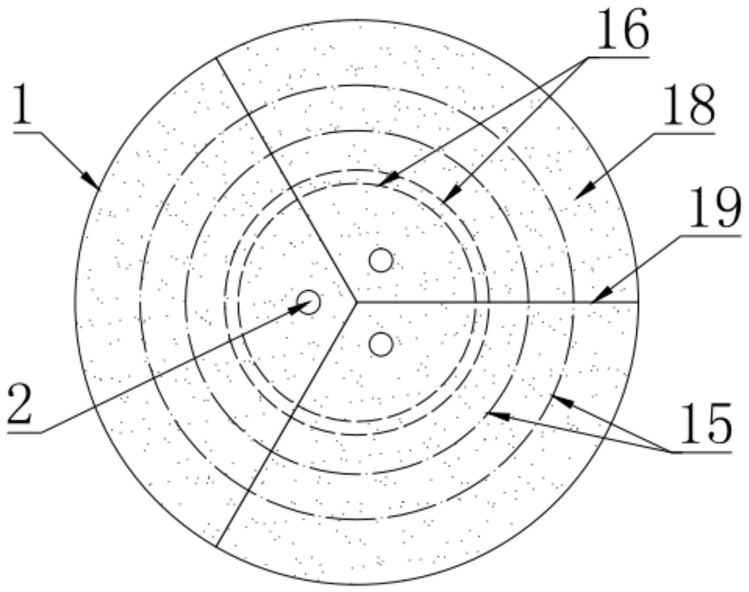

[0019]图4为本发明实施例中密封盖部分的仰视（示出了外网筒和内网筒的相对位置）结构示意图。

[0020]图中：1-密封盖，2-排气管，3-阻尼伸缩装置，31-铰接轴，32-伸缩杆，33-安装筒，4-机体，41-烘烤腔，5-烘烤管，51-排气孔，6-支撑腿，7-排尘口，8-从动带轮，9-转管，10-送风管，11-热风机，12-主动带轮，13-传动带，14-驱动电机，15-外网筒，151-环板，16-内网筒，17-支撑杆，18-密封层，19-密封条。

具体实施方式

[0021]下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

[0022]下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

[0023]在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

[0024]在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。

[0025]实施例1请参阅图1-4，本发明实施例中，一种立式农副产品烘烤装置，包括机体4，所述机体4内为上开口的烘烤腔41，烘烤腔41上部为圆柱形结构，烘烤腔41下部为半球形结构，所述烘烤腔41上配合安装有上开口的外网筒15，外网筒15的上端外侧还设置有环板151，通过环板151可起到对外网筒15支撑的作用，所述外网筒15的内侧配合设置有上开口的内网筒16，外网筒15和内网筒16的上端面齐平，外网筒15的网孔面积大于内网筒16的网孔面积，所述外网筒15和内网筒16之间还设置有若干支撑杆17，通过支撑杆17起到外网筒15和内网筒16之间连接固定的作用。

[0026]所述机体4的底部中间还安装有转管9，且所述转管9与机体4的底部为密封转动连接，所述转管9由机体4底部设置的驱动机构驱动旋转，所述驱动机构包括从动带轮8、主动带轮12、传动带13和驱动电机14，所述驱动电机14固定于机体4底部设置的支撑腿6上，支撑腿6用于对装置支撑，所述驱动电机14的输出轴上安装有主动带轮12，主动带轮12通过传动带13与从动带轮8连接，所述从动带轮8安装固定于转管9上，通过驱动电机14工作，即可带动转管9旋转。

[0027]所述机体4的内侧于转管9上端周向分布设置有多根与外网筒15间隙配合的烘烤管5，所述烘烤管5上朝向外网筒15的一侧开设有若干排气孔51，通过排气孔51排出热空气，可对外网筒15和内网筒16之间的农副产品进行烘烤。

[0028]进一步的，所述外网筒15外壁和机体4内壁之间的垂直距离小于30cm；所述外网筒15内壁和内网筒16外壁之间的垂直距离为10～20cm。

[0029]进一步的，为了方便对机体4底部沉积的粉尘进行清理，所述机体4的底部还设置有至少一个排尘口7。

[0030]实施例2请参阅图1、2和4，本实施例与实施例1的不同之处在于：本实施例中，所述机体4的顶部还设置有用于对外网筒15和内网筒16上端进行密封的密封盖1，所述密封盖1周向分布设置有多个，且多个所述密封盖1俯视围成圆形状，所述密封盖1的下侧还设置有密封层18，提升对外网筒15和内网筒16的密封效果，密封盖1的侧面还设置有密封条19，提升相邻两个密封盖1之间连接的密封性。

[0031]所述密封盖1的内端还安装有一个能够进行纵向位置调节的排气管2，所述排气管2位于内网筒16的内侧，且所述排气管2的轴线与内网筒16的轴线平行，所述密封盖1的外端与阻尼伸缩装置3阻尼转动连接，阻尼伸缩装置3固定设置于机体4的外壁上；具体的，所述阻尼伸缩装置3包括铰接轴31、伸缩杆32和安装筒33，所述安装筒33固定于机体4的外壁上，伸缩杆32阻尼滑动安装于安装筒33上，伸缩杆32的上端通过铰接轴31与密封盖1外端铰接连接。

[0032]该立式农副产品烘烤装置，在实际应用时，将外网筒15和内网筒16设置为一个整体，方便从机体4上取下和安装，将农副产品置于外网筒15和内网筒16之间，农副产品的厚度均匀，通过驱动电机14和热风机11工作，驱动电机14工作可带动烘烤管5周向旋转，热风机11工作可从排气孔51排出高温空气作用于农副产品上，可对农副产品进行均匀高效烘烤；通过在密封盖1上设置纵向可调的排气管2，可根据不同的农副产品调节排气管2的位置，进而调节排气位置，使得农副产品烘烤质量得到提升；农副产品烘烤完毕后，可将密封盖1打开，方便外网筒15和内网筒16的取出，通过将密封盖1外端与阻尼伸缩装置3阻尼连接，以及阻尼伸缩装置3自身的阻尼结构，利于密封盖1对外网筒15和内网筒16上端密封，通过密封层18和密封条19的设置，可进一步提升密封效果。

[0033]以上的仅是本发明的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本发明构思的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。
