详情

权利要求书

1.一种农业用粮食储备装置，包括混凝土墩（1），其特征在于，所述混凝土墩（1）底部铺设有砂石基板（2），且砂石基板（2）的面积大于混凝土墩（1）底部的表面积，所述混凝土墩（1）顶部的外壁上固定安装有第一仓储箱（3），所述第一仓储箱（3）顶部的外壁上开有导向槽（6），所述导向槽（6）的内部插接有导向圈（7），且导向圈（7）与导向槽（6）之间形成固定连接，所述导向槽（6）内壁的顶部焊接有密封圈，且密封圈套接在导向圈（7）的外壁上，所述导向圈（7）顶部的外壁上焊接有第二仓储箱（8），所述第一仓储箱（3）的一侧外壁上焊接有连接座，且连接座的一侧外壁上通过螺栓连接有驱动电机（18），所述驱动电机（18）的输出轴上焊接有传动丝杠（19），所述传动丝杠（19）的外壁上螺纹连接有固定螺母（20），且固定螺母（20）焊接在第二仓储箱（8）的一侧外壁上，所述第一仓储箱（3）底部外壁的中间位置开有排料孔，且排料孔的内壁上焊接有排料管（21），所述混凝土墩（1）的内部开有通道，且排料管（21）位于通道的内部，所述第一仓储箱（3）内部的中间位置设置有主水管（29），所述主水管（29）的外壁上焊接有等距离呈环形分布的分水管（30），且主水管（29）与分水管（30）之间连通，所述分水管（30）远离主水管（29）的一端焊接有回流水管（31），所述主水管（29）远离分水管（30）的一端焊接有导水管（32）。

2.根据权利要求1所述的一种农业用粮食储备装置，其特征在于，所述第二仓储箱（8）的内壁上焊接有支撑横杆，且支撑横杆顶部外壁的中间位置焊接有固定筒（9），固定筒（9）顶部的内壁上插接有升降杆（10），升降杆（10）顶部的外壁上焊接有密封盖（11），密封盖（11）顶部两侧的外壁上均焊接有固定耳座（12），其中一个固定耳座（12）的内部开有导向孔，导向孔的内壁上插接有导向杆（13），导向杆（13）焊接在第二仓储箱（8）顶部一侧的外壁上，其中另一个固定耳座（12）顶部的外壁上栓接有钢丝绳（14），第二仓储箱（8）一侧外壁的顶部焊接有固定杆（15），固定杆（15）远离第二仓储箱（8）的一端外壁上焊接有收卷电机（16），收卷电机（16）的输出轴上焊接有收卷辊（17），钢丝绳（14）绕接在收卷辊（17）的外壁上。

3.根据权利要求1所述的一种农业用粮食储备装置，其特征在于，所述第一仓储箱（3）一侧外壁上的顶部和底部均开有通孔，且两个通孔的内壁上均焊接有导料管，导料管的材质为玻璃制成，两个导料管相对一侧的外壁上均焊接有料位计（5）。

4.根据权利要求1所述的一种农业用粮食储备装置，其特征在于，所述第一仓储箱（3）和第二仓储箱（8）的内壁上均开有安装槽，且安装槽的内壁上插接有防潮垫圈（4）。

5.根据权利要求1所述的一种农业用粮食储备装置，其特征在于，所述混凝土墩（1）的一侧外壁上焊接有固定块（22），且固定块（22）顶部的外壁上开有限位槽，限位槽的内壁上插接有挡料板（23），挡料板（23）的一侧外壁上焊接有齿带，齿带的一侧外壁上啮合有传动齿轮（25），传动齿轮（25）的内部插接有传动轮，传动轮的两端均套接有轴承座，轴承座的底部外壁上焊接有支撑柱（24），支撑柱（24）的底端焊接在混凝土墩（1）顶部一侧的外壁上。

6.根据权利要求1所述的一种农业用粮食储备装置，其特征在于，所述第一仓储箱（3）的底部内壁和第二仓储箱（8）的顶部内壁上均焊接有连接环（26），且两个连接环（26）相对一侧的外壁上分别焊接有空心套筒（27）和加强杆（28）。

7.根据权利要求6所述的一种农业用粮食储备装置，其特征在于，所述加强杆（28）底部的外壁上焊接有滑动活塞，且滑动活塞插接在空心套筒（27）的内壁上，空心套筒（27）与加强杆（28）之间形成滑动连接。

8.根据权利要求1所述的一种农业用粮食储备装置，其特征在于，所述导水管（32）远离主水管（29）的一端焊接有抽水泵（33），且抽水泵（33）的外部设置有储水箱（34），抽水泵（33）的一侧外壁上通过导水管（32）焊接有过滤网。

9.根据权利要求1所述的一种农业用粮食储备装置，其特征在于，所述回流水管（31）远离分水管（30）的一端焊接有水温处理箱（36），且水温处理箱（36）两侧的内壁上均焊接有安装板（38），两个安装板（38）相对一侧的外壁上通过螺栓连接有温度控制器（37），水温处理箱（36）与储水箱（34）之间的位置焊接有连通管（35）。

10.根据权利要求2所述的一种农业用粮食储备装置，其特征在于，所述密封盖（11）顶部的外壁上开有等距离分布的圆孔，且圆孔的内壁上焊接有烟囱，烟囱顶部一侧的外壁上焊接有转动铰链，转动铰链的一侧外壁上焊接有盖板。

说明书

一种农业用粮食储备装置

技术领域

[0001]本发明涉及农业器械技术领域，尤其涉及一种农业用粮食储备装置。

背景技术

[0002]目前，粮食是国家的根本，对于一个大国来说，粮食充足至关重要，首先，对于人口来说，粮食充足，不用从外国进口，就不会受到太大的波动，曾记得美国因为要研制新能源而减少粮食出口，导致全球粮食价格暴涨，但国家要是粮食充足，基本达到自给自足的状态，又何必受到这些制约而影响国家的法杖，而且只有一个国家粮食充足，在战争年代，也是很有用的，古代多少的战士就是因为缺粮而被敌人缴获，为了能够保证居民长期的生活品质，家庭和国家均会利用仓储箱对粮食进行储存。

[0003]经检索，中国专利授权号为CN203633191U的专利，公开了一种可调容量易出粮玻璃钢农用粮仓。包括仓体和仓盖，所述仓体和仓盖为玻璃钢材质，仓盖铰接在仓体一侧，所述仓体分为上仓体和下仓体，所述上仓体下部内壁上设置有内螺纹，下仓体上部外壁上设置有与上仓体上的内螺纹匹配的外螺纹；所述下仓体的底端为倒截锥形，倒截锥部分的仓体的底部设置有出粮口。上述专利中存在以下不足：不能够对仓储箱内部的粮食进行温度的控制，不利于对粮食内部的热量进行散发，设计结构简单、功能单一、使用不方便的。而上述专利不能解决此类问题，因此，亟需一种农业用粮食储备装置。

发明内容

[0004]基于温度不可控，设计结构简单、功能单一、使用不方便的技术问题，本发明提出了一种农业用粮食储备装置。

[0005]本发明提出的一种农业用粮食储备装置，包括混凝土墩，所述混凝土墩底部铺设有砂石基板，且砂石基板的面积大于混凝土墩底部的表面积，所述混凝土墩顶部的外壁上固定安装有第一仓储箱，所述第一仓储箱顶部的外壁上开有导向槽，所述导向槽的内部插接有导向圈，且导向圈与导向槽之间形成固定连接，所述导向槽内壁的顶部焊接有密封圈，且密封圈套接在导向圈的外壁上，所述导向圈顶部的外壁上焊接有第二仓储箱，所述第一仓储箱的一侧外壁上焊接有连接座，且连接座的一侧外壁上通过螺栓连接有驱动电机，所述驱动电机的输出轴上焊接有传动丝杠，所述传动丝杠的外壁上螺纹连接有固定螺母，且固定螺母焊接在第二仓储箱的一侧外壁上，所述第一仓储箱底部外壁的中间位置开有排料孔，且排料孔的内壁上焊接有排料管，所述混凝土墩的内部开有通道，且排料管位于通道的内部，所述第一仓储箱内部的中间位置设置有主水管，所述主水管的外壁上焊接有等距离呈环形分布的分水管，且主水管与分水管之间连通，所述分水管远离主水管的一端焊接有回流水管，所述主水管远离分水管的一端焊接有导水管。

[0006]优选地，所述第二仓储箱的内壁上焊接有支撑横杆，且支撑横杆顶部外壁的中间位置焊接有固定筒，固定筒顶部的内壁上插接有升降杆，升降杆顶部的外壁上焊接有密封盖，密封盖顶部两侧的外壁上均焊接有固定耳座，其中一个固定耳座的内部开有导向孔，导向孔的内壁上插接有导向杆，导向杆焊接在第二仓储箱顶部一侧的外壁上，其中另一个固定耳座顶部的外壁上栓接有钢丝绳，第二仓储箱一侧外壁的顶部焊接有固定杆，固定杆远离第二仓储箱的一端外壁上焊接有收卷电机，收卷电机的输出轴上焊接有收卷辊，钢丝绳绕接在收卷辊的外壁上。

[0007]优选地，所述第一仓储箱一侧外壁上的顶部和底部均开有通孔，且两个通孔的内壁上均焊接有导料管，导料管的材质为玻璃制成，两个导料管相对一侧的外壁上均焊接有料位计。

[0008]优选地，所述第一仓储箱和第二仓储箱的内壁上均开有安装槽，且安装槽的内壁上插接有防潮垫圈。

[0009]优选地，所述混凝土墩的一侧外壁上焊接有固定块，且固定块顶部的外壁上开有限位槽，限位槽的内壁上插接有挡料板，挡料板的一侧外壁上焊接有齿带，齿带的一侧外壁上啮合有传动齿轮，传动齿轮的内部插接有传动轮，传动轮的两端均套接有轴承座，轴承座的底部外壁上焊接有支撑柱，支撑柱的底端焊接在混凝土墩顶部一侧的外壁上。

[0010]优选地，所述第一仓储箱的底部内壁和第二仓储箱的顶部内壁上均焊接有连接环，且两个连接环相对一侧的外壁上分别焊接有空心套筒和加强杆。

[0011]优选地，所述加强杆底部的外壁上焊接有滑动活塞，且滑动活塞插接在空心套筒的内壁上，空心套筒与加强杆之间形成滑动连接。

[0012]优选地，所述导水管远离主水管的一端焊接有抽水泵，且抽水泵的外部设置有储水箱，抽水泵的一侧外壁上通过导水管焊接有过滤网。

[0013]优选地，所述回流水管远离分水管的一端焊接有水温处理箱，且水温处理箱两侧的内壁上均焊接有安装板，两个安装板相对一侧的外壁上通过螺栓连接有温度控制器，水温处理箱与储水箱之间的位置焊接有连通管。

[0014]优选地，所述密封盖顶部的外壁上开有等距离分布的圆孔，且圆孔的内壁上焊接有烟囱，烟囱顶部一侧的外壁上焊接有转动铰链，转动铰链的一侧外壁上焊接有盖板。

[0015]本发明中的有益效果为：1、 通过设置的混凝土墩和砂石基板，能够使得仓储箱具有较好的奠基，能够保证仓储箱长时间稳定的伫立在地面上，保证仓储箱的强度。

[0016]2、通过设置的传动丝杠和固定螺母与导向槽和导向圈，能够使得第一仓储箱和第二仓储箱之间实现上下的升降，从而对仓储箱整体的体积进行调节，满足对不同量的粮食的储存。

[0017]3、通过设置的传动齿轮和挡料板，能够快速的完成对粮食的排出，方便人们使用，提高了人们的工作效率。

[0018]4、通过设置的密封盖、固定筒和升降杆，能够从第二仓储箱的顶部完成对整个仓储箱的换气和取光，保证粮食在仓储箱内部的品质。

[0019]5、通过设置的主水管、分水管、抽水泵和温度控制器，能够使得恒温的水再粮食的内部产生循环，从而保证了粮食长时间储存二产生的高温，对粮食起到了较好的保护作用。

附图说明

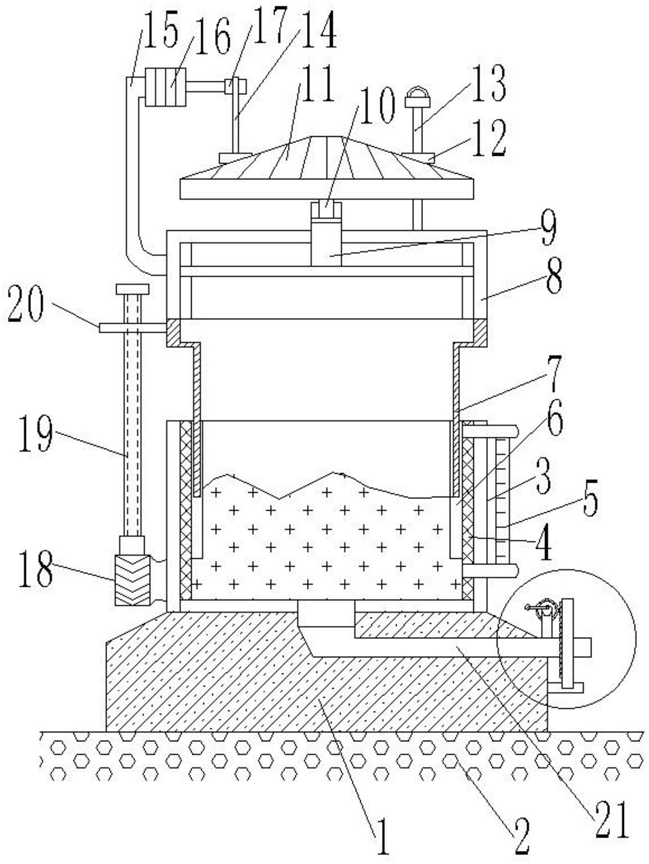

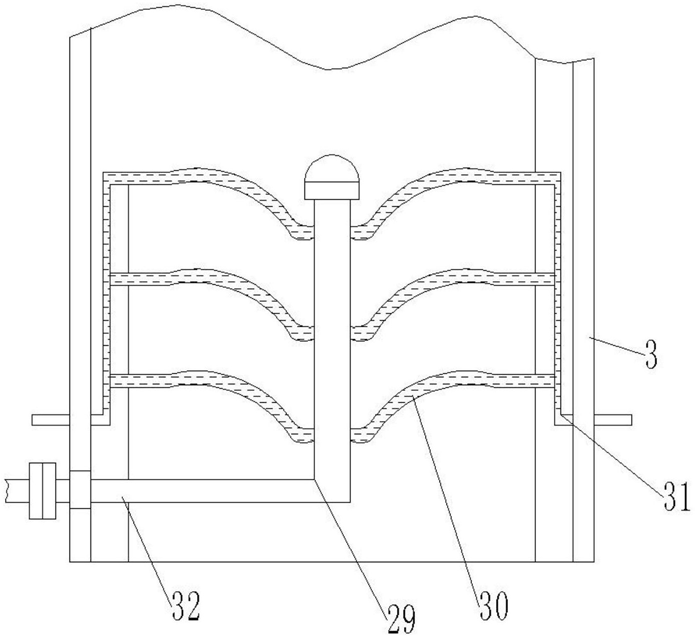

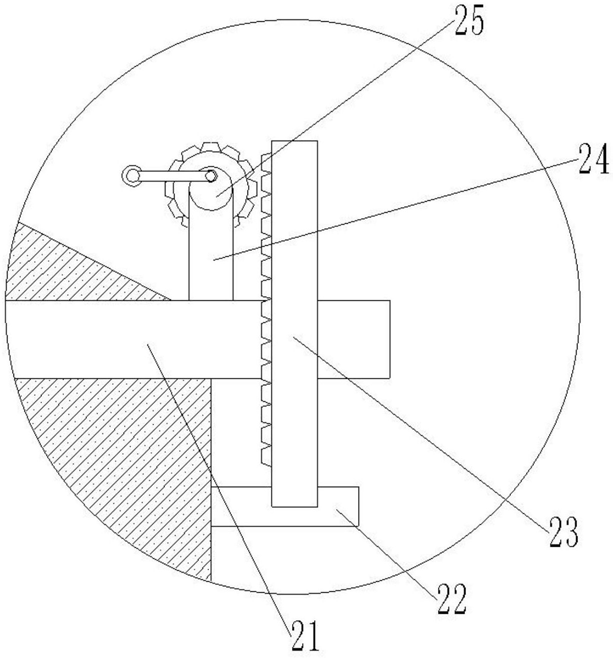

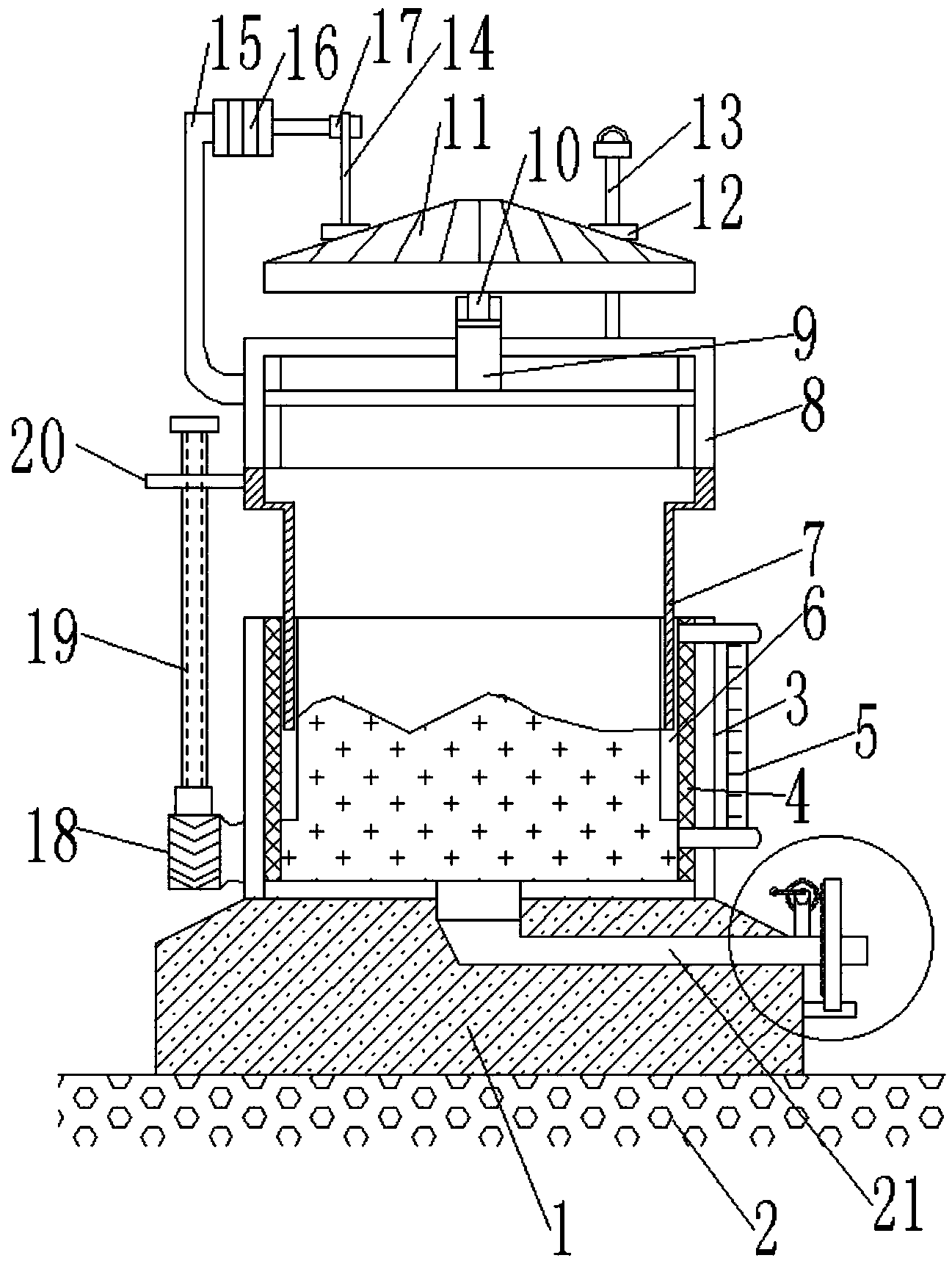

[0020]图1为本发明提出的一种农业用粮食储备装置的结构示意图；图2为本发明提出的一种农业用粮食储备装置的挡料板结构示意图；图3为本发明提出的一种农业用粮食储备装置的加强杆结构示意图；图4为本发明提出的一种农业用粮食储备装置的主水管和分水管结构示意图；图5为本发明提出的一种农业用粮食储备装置的温度控制器结构示意图。

[0021]图中：1混凝土墩、2砂石基板、3第一仓储箱、4防潮垫圈、5料位计、6导向槽、7导向圈、8第二仓储箱、9固定筒、10升降杆、11密封盖、12固定耳座、13导向杆、14钢丝绳、15固定杆、16收卷电机、17收卷辊、18驱动电机、19传动丝杠、20固定螺母、21排料管、22固定块、23挡料板、24支撑柱、25传动齿轮、26连接环、27空心套筒、28加强杆、29主水管、30分水管、31回流水管、32导水管、33抽水泵、34储水箱、35连通管、36水温处理箱、37温度控制器、38安装板。

具体实施方式

[0022]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0023]参照图1-5，一种农业用粮食储备装置，包括混凝土墩1，混凝土墩1底部铺设有砂石基板2，对仓储箱起到较强支撑的目的，且砂石基板2的面积大于混凝土墩1底部的表面积，混凝土墩1顶部的外壁上固定安装有第一仓储箱3，第一仓储箱3顶部的外壁上开有导向槽6，导向槽6的内部插接有导向圈7，且导向圈7与导向槽6之间形成固定连接，导向槽6内壁的顶部焊接有密封圈，且密封圈套接在导向圈7的外壁上，导向圈7顶部的外壁上焊接有第二仓储箱8，通过导向槽6和导向圈7来调节第一仓储箱3和第二仓储箱8之间的容积，第一仓储箱3的一侧外壁上焊接有连接座，且连接座的一侧外壁上通过螺栓连接有驱动电机18，驱动电机18的输出轴上焊接有传动丝杠19，传动丝杠19的外壁上螺纹连接有固定螺母20，作为调节第一仓储箱3和第二仓储箱8之间容积的动力输出，且固定螺母20焊接在第二仓储箱8的一侧外壁上，第一仓储箱3底部外壁的中间位置开有排料孔，且排料孔的内壁上焊接有排料管21，混凝土墩1的内部开有通道，且排料管21位于通道的内部，第一仓储箱3内部的中间位置设置有主水管29，主水管29的外壁上焊接有等距离呈环形分布的分水管30，增大了水量与粮食的接触面积，且主水管29与分水管30之间连通，分水管30远离主水管29的一端焊接有回流水管31，主水管29远离分水管30的一端焊接有导水管32，使得水量能够在仓储箱的内部完成循环。

[0024]本发明中，第二仓储箱8的内壁上焊接有支撑横杆，且支撑横杆顶部外壁的中间位置焊接有固定筒9，固定筒9顶部的内壁上插接有升降杆10，升降杆10顶部的外壁上焊接有密封盖11，密封盖11顶部两侧的外壁上均焊接有固定耳座12，其中一个固定耳座12的内部开有导向孔，导向孔的内壁上插接有导向杆13，导向杆13焊接在第二仓储箱8顶部一侧的外壁上，其中另一个固定耳座12顶部的外壁上栓接有钢丝绳14，第二仓储箱8一侧外壁的顶部焊接有固定杆15，固定杆15远离第二仓储箱8的一端外壁上焊接有收卷电机16，收卷电机16的输出轴上焊接有收卷辊17，钢丝绳14绕接在收卷辊17的外壁上，第一仓储箱3一侧外壁上的顶部和底部均开有通孔，且两个通孔的内壁上均焊接有导料管，导料管的材质为玻璃制成，两个导料管相对一侧的外壁上均焊接有料位计5，方便人们对第一仓储箱3和第二仓储箱8内部粮食量的观察。

[0025]第一仓储箱3和第二仓储箱8的内壁上均开有安装槽，且安装槽的内壁上插接有防潮垫圈4，避免了粮食长时间储存时受潮，混凝土墩1的一侧外壁上焊接有固定块22，且固定块22顶部的外壁上开有限位槽，限位槽的内壁上插接有挡料板23，挡料板23的一侧外壁上焊接有齿带，齿带的一侧外壁上啮合有传动齿轮25，齿带带动挡料板23上下升降，传动齿轮25的内部插接有传动轮，传动轮的两端均套接有轴承座，轴承座的底部外壁上焊接有支撑柱24，支撑柱24的底端焊接在混凝土墩1顶部一侧的外壁上，第一仓储箱3的底部内壁和第二仓储箱8的顶部内壁上均焊接有连接环26，且两个连接环26相对一侧的外壁上分别焊接有空心套筒27和加强杆28。

[0026]加强杆28底部的外壁上焊接有滑动活塞，且滑动活塞插接在空心套筒27的内壁上，空心套筒27与加强杆28之间形成滑动连接，导水管32远离主水管29的一端焊接有抽水泵33，且抽水泵33的外部设置有储水箱34，抽水泵33的一侧外壁上通过导水管32焊接有过滤网，使得水具有循环的动力，回流水管31远离分水管30的一端焊接有水温处理箱36，且水温处理箱36两侧的内壁上均焊接有安装板38，两个安装板38相对一侧的外壁上通过螺栓连接有温度控制器37，对水的温度进行控制，水温处理箱36与储水箱34之间的位置焊接有连通管35，密封盖11顶部的外壁上开有等距离分布的圆孔，且圆孔的内壁上焊接有烟囱，烟囱顶部一侧的外壁上焊接有转动铰链，转动铰链的一侧外壁上焊接有盖板。

[0027]使用时，操作者可根据粮食的多少，通过对导向槽6和导向圈7的调节，从而改变第二仓储箱8和第二仓储箱3之间的体积，通过对收卷电机16的控制，使得收卷电机16带动钢丝绳14收卷完成对密封盖11的上下升降，从而使得密封盖11与第二仓储箱8之间分离出一段空间，把粮食从这段空间中导入到整个仓储箱的内部进行储存，在粮食储存的过程中，操作者可以通过对温度控制器27进行设定，通过把不同温度的水通过抽水泵33抽入到主水管29的内部，再由分水管30和回流水管31流回到水温控制箱36的内部，完成对仓储箱内部粮食温度的控制，延长对粮食的保存时间，储存在通过对传动齿轮25的旋转，使得传动齿轮25带动挡料板23上下升降，达到放粮的目的。

[0028]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
