权利要求书

1.一种农作物种植架，包括底座（1）和支架（2），支架（2）固定安装在底座（1）的上侧，支架（2）的顶部设置有升降机（10），升降机（10）固定安装在支架（2）的顶部，升降机（10）的底部设置有升降杆（11），所述的升降杆（11）的底端固定连接有水箱（8），水箱（8）的底部设置有若干个喷枪（20），喷枪（20）的正下方设置有种植槽（13），其特征在于，所述的种植槽（13）设置有内盘（15）和外盘（1），外盘（17）设置在内盘（15）的下侧，内盘（15）和外盘（17）之间通过紧固螺钉（16）固定连接在一起，所述的种植槽（13）的两侧设置有导柱（3），导柱（3）的底部固定安装在底座（1）的上表面，导柱（3）的顶端固定连接有光照灯基座（4），光照灯基座（4）的一侧设置有光照灯（5）。

2.根据权利要求1所述的一种农作物种植架，其特征在于，所述的升降杆（11）竖直的穿过支架（2），水箱（8）的顶部的一侧开设有进水口（9），水箱（8）的两侧固定连接有支撑杆（7），支撑杆（7）的末端固定连接有滑套（6），滑套（6）滑动连接在两侧的支架（2）上，所述的喷枪（20）通过输水管（18）连通在水箱（8）的底端。

3.根据权利要求2所述的一种农作物种植架，其特征在于，所述的输水管（18）上设置有阀门（19）。

4.根据权利要求1所述的一种农作物种植架，其特征在于，所述的种植槽（13）设置为椭圆形结构。

5.根据权利要求4所述的一种农作物种植架，其特征在于，所述的内盘（15）的底端开设有若干个漏水孔（12），漏水孔（12）的下侧空间为外盘（17）的内部。

6.根据权利要求1所述的一种农作物种植架，其特征在于，所述的位于滑套（6）下方的支架（2）上固定安装有气缸（21），气缸（21）的右侧设置有活塞杆（22），活塞杆（22）的末端固定连接在肥料漏斗（23）的下侧。

7.根据权利要求6所述的一种农作物种植架，其特征在于，所述的肥料漏斗（23）的底部连通有出料口（24）。

8.根据权利要求6或7所述的一种农作物种植架，其特征在于，所述的肥料漏斗（23）的一侧上设有震动电机（25）。

说明书

一种农作物种植架

技术领域

[0001]本发明涉及农业用设备技术领域，具体是一种农作物种植架。

背景技术

[0002]种植即植物栽培，包括各种农作物、林木、果树、花草、药用和观赏等植物的栽培，有粮食作物、经济作物、蔬菜作物、绿肥作物、饲料作物、牧草等，目的是最大限度地利用资源，减少浪费，降低成本，利用无污染的土地、水域及天然环境，或者运用生态技术措施，改善种植水质和生态环境，按照特定的种植模式进行种植，不使用化肥、农药和其它有害物质等，目标是生产出无公害绿色食品和有机食品，实现生态种植的组件有益生菌原液等。现有的种植架会在培养槽的顶部设置一个支撑板，对作物进行浇水，但是现有的种植架没有设置可以调节支撑板高度的结构，无法使支撑板随着农作物的生长进行调节，从而无法适应不同高度的农作物，降低了农业种植架的实用性，不便于人们使用。

[0003]中国专利（公告号：CN 108633539 A，公告日：2018.10.12）公布了一种适用于多种作物的农业种植架，包括底板、培养槽、支撑板、双向丝杆、第一套筒、连接杆、滚轮、连杆、L型板、螺纹杆、第一电机、皮带轮、皮带、第二套筒、安装板、倒T型管、水泵、第二电机、矩形管、第二水管、硬水管和弯折管，此种植架设有第二电机、第一齿轮、第二齿轮、倒T型管和水泵，充分均匀对培养槽内的植物进行洒水，提高了工作效率，设有矩形管、弯折管和第二水管，弯折管能够供藤蔓类作物攀爬，有利于藤蔓类作物的生长，适用性强，能够培养各种不同的作物，设有第一电机、螺纹杆和第二套筒，能够调整安装板的高度，从而让农业种植架可以适应不同高度的农作物，从而提高了农业种植架的实用性，便于人们使用。但是此种植架功能单一，不具有施肥，补光的作用，并且培养槽的结构不利于植物的生长。

发明内容

[0004]本发明的目的在于提供一种农作物种植架，以解决上述背景技术中提出的问题。

[0005]为实现上述目的，本发明提供如下技术方案：一种农作物种植架，包括底座和支架，支架固定安装在底座的上侧，支架的顶部设置有升降机，升降机固定安装在支架的顶部，升降机的底部设置有升降杆，所述的升降杆的底端固定连接有水箱，水箱的底部设置有若干个喷枪，喷枪的正下方设置有种植槽，种植槽设置为椭圆形结构，便于清理底部的泥土。所述的种植槽设置有内盘和外盘。内盘中用于放置泥土种植农作物。外盘设置在内盘的下侧，内盘和外盘之间通过紧固螺钉固定连接在一起，所述的种植槽的两侧设置有导柱，导柱的底部固定安装在底座的上表面，导柱的顶端固定连接有光照灯基座，光照灯基座的一侧设置有光照灯，光照灯可在无太阳光时使用，提高植物的光合作用，也可在晚上的时候用于照明。

[0006]作为本发明进一步的方案：所述的升降杆竖直的穿过支架，升降机可控制升降杆上下移动。，水箱的顶部的一侧开设有进水口，水箱的两侧固定连接有支撑杆，支撑杆的末端固定连接有滑套，滑套滑动连接在两侧的支架上。通过升降机可带动水箱上下移动，从而带动滑套在支架上上下滑动。所述的，喷枪通过输水管连通在水箱的底端，所述的输水管上设置有阀门，阀门控制水箱中的水进入喷枪中。

[0007]作为本发明进一步的方案：所述的内盘的底端开设有若干个漏水孔，漏水孔的下侧空间为外盘的内部，内盘中若存在较多的水时，会通过漏水孔流进外盘的内部，防止内盘中水过多，影响植物的生长。外盘用于保持种植槽的底部稳定。

[0008]作为本发明再进一步的方案：所述的位于滑套下方的支架上固定安装有气缸，气缸的右侧设置有活塞杆，气缸可左右控制活塞杆移动，活塞杆的末端固定连接在肥料漏斗的下侧，肥料漏斗的底部连通有出料口。通过将肥料从肥料漏斗进入，然后从出料口流出，在流动的过程中，气缸带动活塞杆左右移动，将肥料均匀的落在种植槽内。所述的肥料漏斗的一侧上设有震动电机，震动电机可带动肥料漏斗进行震动，以此加快肥料的下落和放置肥料在肥料漏斗中堵塞。

[0009]与现有技术相比，本发明的有益效果是：通过将待种植的农作物种植在种植槽中，然后启动升降机，带动升降杆向下运动，滑套顺着支架向下滑动，打开阀门，将水箱中的水通过喷枪向种植槽中的农作物进行喷水灌溉，喷水完成后，在通过升降机将水箱再次升到原来的位置。当光照强度不足时，可通过开启光照灯对农作物进行照射，来加快光合作用；通过将肥料从肥料漏斗进入，然后从出料口流出，在流动的过程中，气缸带动活塞杆左右移动，将肥料均匀的落在种植槽内。此种植架的优点是：灌溉方便，种植成活率高、具有施肥和补光的功能。

附图说明

[0010]图1为一种农作物种植架中实施例一的结构示意图。

[0011]图2为图1中A的放大结构示意图。

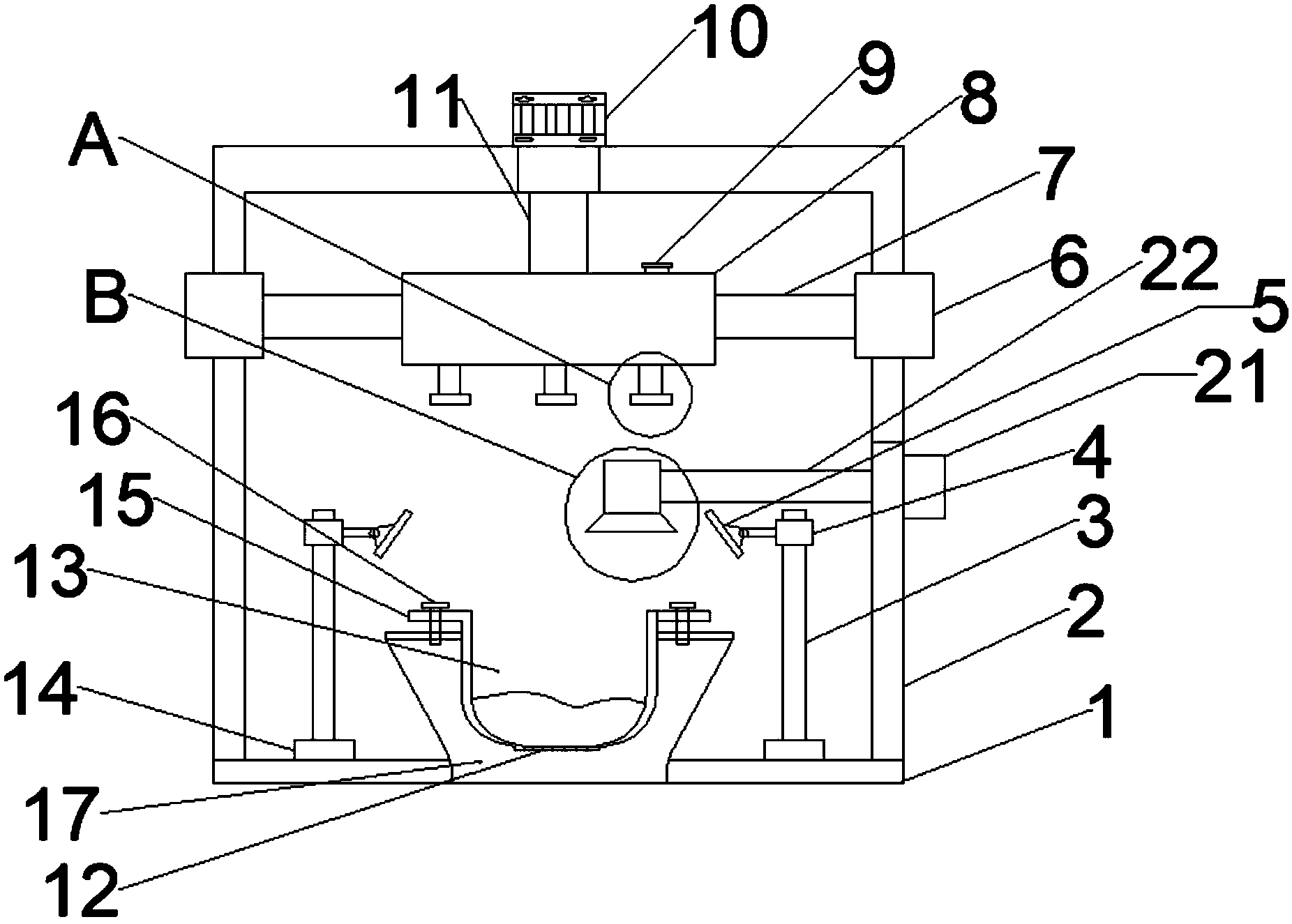

[0012]图3为一种农作物种植架中实施例二的结构示意图。

[0013]图4为图3中B的放大结构示意图。

[0014]其中：底座1，支架2，导柱3，光照灯基座4，光照灯5，滑套6，支撑杆7，水箱8，进水口9，升降机10，升降杆11，漏水孔12，种植槽13，固定块14，内盘15，紧固螺钉16，外盘17，输水管18，阀门19，喷枪20，气缸21，活塞杆22，肥料漏斗23，出料口24，震动电机25。

具体实施方式

[0015]下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

[0016]请参阅图1-2，一种农作物种植架，包括底座1和支架2。支架2固定安装在底座1的上侧，支架2的顶部设置有升降机10，升降机10固定安装在支架2的顶部，升降机10的底部设置有升降杆11，升降杆11竖直的穿过支架2，升降机10可控制升降杆11上下移动。所述的升降杆11的底端固定连接有水箱8，水箱8的顶部的一侧开设有进水口9。水箱8的两侧固定连接有支撑杆7，支撑杆7的末端固定连接有滑套6，滑套6滑动连接在两侧的支架2上。通过升降机10可带动水箱8上下移动，从而带动滑套6在支架2上上下滑动。所述的水箱8的底部设置有若干个喷枪20，喷枪20通过输水管18连通在水箱8的底端，所述的输水管18上设置有阀门19，阀门19控制水箱8中的水进入喷枪20中。

[0017]所述的喷枪20的正下方设置有种植槽13，种植槽13设置为椭圆形结构，便于清理底部的泥土。所述的种植槽13设置有内盘15和外盘17。内盘15中用于放置泥土种植农作物。外盘17设置在内盘15的下侧，内盘15和外盘17之间通过紧固螺钉16固定连接在一起。所述的内盘15的底端开设有若干个漏水孔12，漏水孔12的下侧空间为外盘17的内部，内盘15中若存在较多的水时，会通过漏水孔12流进外盘17的内部，防止内盘15中水过多，影响植物的生长。外盘17用于保持种植槽13的底部稳定。所述的种植槽13的两侧设置有导柱3，导柱3的底部固定安装在底座1的上表面，导柱3的顶端固定连接有光照灯基座4，光照灯基座4的一侧设置有光照灯5，光照灯5可在无太阳光时使用，提高植物的光合作用，也可在晚上的时候用于照明。

[0018]本发明的工作原理是：首先将待种植的农作物种植在种植槽13中，然后启动升降机10，带动升降杆11向下运动，滑套6顺着支架2向下滑动，打开阀门19，将水箱8中的水通过喷枪20向种植槽13中的农作物进行喷水灌溉，喷水完成后，在通过升降机10将水箱8再次升到原来的位置。当光照强度不足时，可通过开启光照灯5对农作物进行照射，来加快光合作用。

[0019]实施例二：参阅图3-4：在实施例一的基础上，所述的位于滑套6下方的支架2上固定安装有气缸21，气缸21的右侧设置有活塞杆22，气缸6可左右控制活塞杆移动，活塞杆22的末端固定连接在肥料漏斗23的下侧，肥料漏斗23的底部连通有出料口24。通过将肥料从肥料漏斗23进入，然后从出料口24流出，在流动的过程中，气缸21带动活塞杆22左右移动，将肥料均匀的落在种植槽13内。所述的肥料漏斗23的一侧上设有震动电机25，震动电机25可带动肥料漏斗23进行震动，以此加快肥料的下落和放置肥料在肥料漏斗23中堵塞。

[0020]上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
