权利要求书

1.一种农作物加工用筛选装置，包括底座（1）和筛框（2）；所述底座（1）顶部两侧分别固定有连接架（11）和安装架（12），连接架（11）和筛框（2）之间通过伸缩杆（3）连接，安装架（12）上安装有横向振动机构（4）；其特征在于，所述筛框（2）包括上下两侧开口的壳体（21），壳体（21）的下侧开口处设置有筛网（22）；所述筛网（22）的下方设置有竖向振动机构（5）。

2.根据权利要求1所述的农作物加工用筛选装置，其特征在于，所述横向振动机构（4）包括至少两个沿竖直方向布设的驱动盘（41）以及与驱动盘（41）配合设置的竖杆（43），多个所述驱动盘（41）之间通过皮带副（42）传动连接，其中一个所述驱动盘（41）通过电机驱动；所述驱动盘（41）的前端面上固定有偏心设置的滑块（411），竖杆（43）上开设有条形孔（431），滑块（411）滑动卡设在条形孔（431）中，竖杆（43）和筛框（2）之间连接有横杆（44）。

3.根据权利要求1所述的农作物加工用筛选装置，其特征在于，所述竖向振动机构（5）包括活动杆（51）、连接条（53）、齿环（54）和转盘（55）；所述活动杆（51）滑动贯穿固定于底座（1）的导向套（52），活动杆（51）的顶部固定有冲击块（512），活动杆（51）的底部通过蓄力弹簧（57）与底座（1）连接，活动杆（51）的侧边固定有拨板（511）；所述连接条（53）固定在壳体（21）的底部，连接条（53）的底部一体成型有直齿段（531），直齿段（531）与齿环（54）啮合；所述齿环（54）转动连接在固定于底座（1）的安装座（58）上，转盘（55）设置在齿环（54）的内圈中且通过转轴转动连接安装座（58），齿环（54）的内环面上开设有多个沿周向等距布设的棘槽（541），转盘（55）上安装有与棘槽（541）一一对应设置的棘爪（551），所述转盘（55）同轴连接有转杆（56），转杆（56）的末端安装有滑轮（561），滑轮（561）的转动半径大于转盘（55）圆心与拨板（511）外端之间的距离。

4.根据权利要求3所述的农作物加工用筛选装置，其特征在于，所述竖向振动机构（5）设置有多个且沿着筛网（22）的长度方向等距布设。

5.根据权利要求3所述的农作物加工用筛选装置，其特征在于，所述冲击块（512）由柔性材料制作而成。

6.根据权利要求3所述的农作物加工用筛选装置，其特征在于，所述齿环（54）靠近安装座（58）的一端固定有对称设置的连接腿（542），安装座（58）上开设有环形槽（581），连接腿（542）伸入到环形槽（581）中并与环形槽（581）滑动连接。

7.根据权利要求1所述的农作物加工用筛选装置，其特征在于，所述壳体（21）的下部开口侧外壁上开设有至少三个沿周向等距布设的螺纹孔（211），螺纹孔（211）配合设置有螺栓（6），螺栓（6）穿过筛网（22）的网孔与螺纹孔（211）连接。

8.根据权利要求7所述的农作物加工用筛选装置，其特征在于，所述螺栓（6）通过连接绳（61）与壳体（21）的外壁连接。

说明书

一种农作物加工用筛选装置

技术领域

[0001]本发明涉及农作物加工领域，具体是一种农作物加工用筛选装置。

背景技术

[0002]农作物与人们的生活息息相关，是十分重要的食物来源，其种类丰富，能够为人类提供不同的营养成分，传统农作物生产中涉及到的各工序多是人工完成的，而随着工业化的发展，工业机械逐渐代替了人工在农作物生产中所扮演的角色。

[0003]筛选是农作物生产中常见的一道工序，而传统的筛选装置大多只能够进行单方向的振动，筛选效率较为低下。

发明内容

[0004]本发明的目的在于提供一种农作物加工用筛选装置，以解决上述问题。

[0005]为实现上述目的，本发明提供如下技术方案：一种农作物加工用筛选装置，包括底座和筛框；所述底座顶部两侧分别固定有连接架和安装架，连接架和筛框之间通过伸缩杆连接，安装架上安装有横向振动机构；所述筛框包括上下两侧开口的壳体，壳体的下侧开口处设置有筛网；所述筛网的下方设置有竖向振动机构。

[0006]在进一步的方案中：所述横向振动机构包括至少两个沿竖直方向布设的驱动盘以及与驱动盘配合设置的竖杆，多个所述驱动盘之间通过皮带副传动连接，其中一个所述驱动盘通过电机驱动；所述驱动盘的前端面上固定有偏心设置的滑块，竖杆上开设有条形孔，滑块滑动卡设在条形孔中，竖杆和筛框之间连接有横杆。

[0007]在进一步的方案中：所述竖向振动机构包括活动杆、连接条、齿环和转盘；所述活动杆滑动贯穿固定于底座的导向套，活动杆的顶部固定有冲击块，活动杆的底部通过蓄力弹簧与底座连接，活动杆的侧边固定有拨板；所述连接条固定在壳体的底部，连接条的底部一体成型有直齿段，直齿段与齿环啮合；所述齿环转动连接在固定于底座的安装座上，转盘设置在齿环的内圈中且通过转轴转动连接安装座，齿环的内环面上开设有多个沿周向等距布设的棘槽，转盘上安装有与棘槽一一对应设置的棘爪，所述转盘同轴连接有转杆，转杆的末端安装有滑轮，滑轮的转动半径大于转盘圆心与拨板外端之间的距离。

[0008]在进一步的方案中：所述竖向振动机构设置有多个且沿着筛网的长度方向等距布设。

[0009]在进一步的方案中：所述冲击块由柔性材料制作而成。

[0010]在进一步的方案中：所述齿环靠近安装座的一端固定有对称设置的连接腿，安装座上开设有环形槽，连接腿伸入到环形槽中并与环形槽滑动连接。

[0011]在进一步的方案中：所述壳体的下部开口侧外壁上开设有至少三个沿周向等距布设的螺纹孔，螺纹孔配合设置有螺栓，螺栓穿过筛网的网孔与螺纹孔连接。

[0012]在进一步的方案中：所述螺栓通过连接绳与壳体的外壁连接。

[0013]相较于现有技术，本发明的有益效果如下：本发明通过设置横向振动机构和竖向振动机构，使得筛网能够同时进行多向振动，提高筛选效率；通过设置由活动杆、连接条、齿环和转盘构成的竖向振动机构，能够利用筛框的横向移动作为驱动力，无需另外配备驱动源，操控起来更为便捷；同时采用冲击的方式带动筛网进行竖向振动，能够保证振动效果，同时还可以起到防堵塞的作用。

附图说明

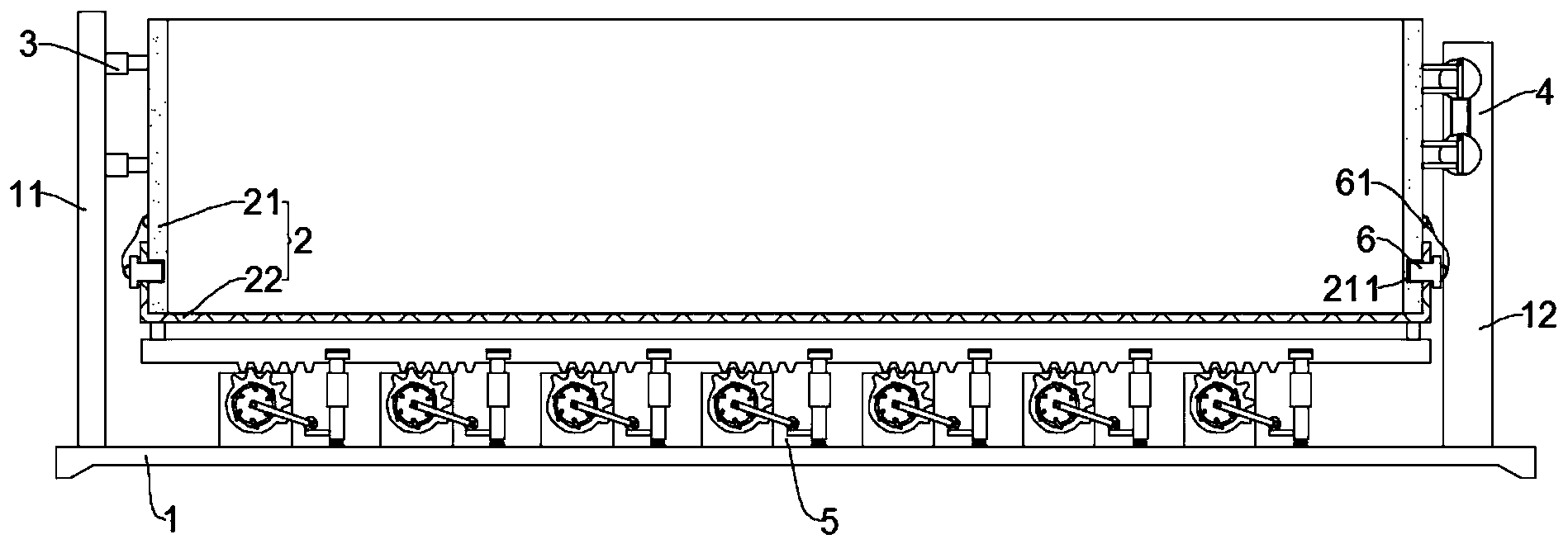

[0014]图1为本发明的结构示意图。

[0015]图2为本发明中横向振动机构的结构示意图。

[0016]图3为本发明中竖向振动机构的结构示意图。

[0017]图4为本发明中齿环与转盘的连接结构示意图。

[0018]附图标记注释：1-底座、11-连接架、12-安装架、2-筛框、21-壳体、211-螺纹孔、22-筛网、3-伸缩杆、4-横向振动机构、41-驱动盘、411-滑块、42-皮带副、43-竖杆、431-条形孔、44-横杆、5-竖向振动机构、51-活动杆、511-拨板、512-冲击块、52-导向套、53-连接条、531-直齿段、54-齿环、541-棘槽、542-连接腿、55-转盘、551-棘爪、56-转杆、561-滑轮、57-蓄力弹簧、58-安装座、581-环形槽、6-螺栓、61-连接绳。

具体实施方式

[0019]以下实施例会结合附图对本发明进行详述，在附图或说明中，相似或相同的部分使用相同的标号，并且在实际应用中，各部件的形状、厚度或高度可扩大或缩小。本发明所列举的各实施例仅用以说明本发明，并非用以限制本发明的范围。对本发明所作的任何显而易知的修饰或变更都不脱离本发明的精神与范围。

[0020]实施例1请参阅图1～4，本发明实施例中，一种农作物加工用筛选装置，包括底座1和筛框2；所述底座1顶部两侧分别固定有连接架11和安装架12，连接架11和筛框2之间通过伸缩杆3连接，安装架12上安装有横向振动机构4，工作时，由横向振动机构4驱动筛框2左右往复移动。

[0021]所述筛框2包括上下两侧开口的壳体21，壳体21的下侧开口处设置有筛网22；所述筛网22的下方设置有竖向振动机构5，由竖向振动机构5带动筛网22进行竖向振动，这样就使得筛网22能够进行多向振动，提高筛选效果。

[0022]所述横向振动机构4的具体结构不加限定，本实施例中，所述横向振动机构4包括至少两个沿竖直方向布设的驱动盘41以及与驱动盘41配合设置的竖杆43，多个所述驱动盘41之间通过皮带副42传动连接，其中一个所述驱动盘41通过电机（图中未示出）驱动；所述驱动盘41的前端面上固定有偏心设置的滑块411，竖杆43上开设有条形孔431，滑块411滑动卡设在条形孔431中，竖杆43和筛框2之间连接有横杆44，运行时，驱动盘41带动滑块411在条形孔431中滑动，从而使得竖杆43带动横杆44左右移动，进而实现筛框2的横向振动。

[0023]本实施例对竖向振动机构5进行的优化设计，具体来说，所述竖向振动机构5包括活动杆51、连接条53、齿环54和转盘55；所述活动杆51滑动贯穿固定于底座1的导向套52，活动杆51的顶部固定有冲击块512，活动杆51的底部通过蓄力弹簧57与底座1连接，活动杆51的侧边固定有拨板511；所述连接条53固定在壳体21的底部，连接条53的底部一体成型有直齿段531，直齿段531与齿环54啮合；所述齿环54转动连接在固定于底座1的安装座58上，转盘55设置在齿环54的内圈中且通过转轴转动连接安装座58，齿环54的内环面上开设有多个沿周向等距布设的棘槽541，转盘55上安装有与棘槽541一一对应设置的棘爪551，棘槽541和棘爪551的设置使得齿环54只能够对转盘55进行顺时针的单向传动，运行时，由筛框2带动连接条53横向往复移动，当连接条53向右移动（图示方向）时，齿环54顺时针转动，从而带动转盘55顺时针转动，当连接条53向左移动（图示方向）时，齿环54逆时针转动，此过程中转盘55静止，如此反复，就使得转盘55能够分段式的顺时针转动，所述转盘55同轴连接有转杆56，转杆56的末端安装有滑轮561，滑轮561的转动半径大于转盘55圆心与拨板511外端之间的距离，从而当滑轮561顺时针转动（图示方向）时，滑轮561会在拨板511上滚动，从而带动活动杆51向下移动，进而使得蓄力弹簧57被压缩，而当滑轮561与拨板511脱离配合时，在蓄力弹簧57回复弹力的作用下，活动杆51会向上冲击，从而使得冲击块512对筛网22进行竖向的冲击，使得筛网产生竖向振动，同时冲击块512对筛网22的冲击还能够将卡在筛孔中物料抖落下来，避免筛网22堵塞。

[0024]进一步的，所述竖向振动机构5设置有多个且沿着筛网22的长度方向等距布设，保证竖向振动效果。

[0025]进一步的，所述冲击块512由柔性材料制作而成，避免频繁的硬性冲击给筛网22造成损害。

[0026]所述齿环54与安装座58之间的具体连接结构不加限定，本实施例中，所述齿环54靠近安装座58的一端固定有对称设置的连接腿542，安装座58上开设有环形槽581，连接腿542伸入到环形槽581中并与环形槽581滑动连接。

[0027]总结来说，本实施例中，通过设置横向振动机构4和竖向振动机构5，使得筛网22能够同时进行多向振动，提高筛选效率；通过设置由活动杆51、连接条53、齿环54和转盘55构成的竖向振动机构5，能够利用筛框2的横向移动作为驱动力，无需另外配备驱动源，操控起来更为便捷；同时采用冲击的方式带动筛网22进行竖向振动，能够保证振动效果，同时还可以起到防堵塞的作用。

[0028]实施例2本发明实施例在实施例1的基础上进行了优化，具体来说：所述壳体21的下部开口侧外壁上开设有至少三个沿周向等距布设的螺纹孔211，螺纹孔211配合设置有螺栓6，螺栓6穿过筛网22的网孔与螺纹孔211连接，从而对筛网22进行固定，同时也使得筛网22与壳体21之间可拆卸，便于进行工艺需求更换不同的筛网22。

[0029]进一步的，所述螺栓6通过连接绳61与壳体21的外壁连接，避免丢失。

[0030]对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

[0031]此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
