权利要求书

1.一种农副产品加工用自动收集式晾晒存储装置，包括存储仓（1）和晾晒单元，其特征在于，所述存储仓（1）前后两侧壁通过安装轴（6）与机架固定连接，所述存储仓（1）两侧下部的出料口（15）处均设有晾晒单元，还包括有收集单元，所述收集单元包括转筒（10）、收集板（9）和用于驱动转筒（10）转动的驱动组件，所述转筒（10）和收集板（9）均由透明塑料制成，转筒（10）设于存储仓（1）和晾晒单元外部且转动安装于存储仓（1）的安装轴（6）上，所述转筒（10）内壁上环向设有至少一块收集板（9），收集板（9）所在的面与存储仓（1）的外接圆相切设置。

2.根据权利要求1所述的农副产品加工用自动收集式晾晒存储装置，其特征在于，所述机架包括前后对称设置的两块支撑板（5）以及固定连接于两块支撑板（5）底端之间的底板（17），所述底板（17）上设有用于固定安装的螺栓。

3.根据权利要求1所述的农副产品加工用自动收集式晾晒存储装置，其特征在于，所述存储仓（1）顶部设有对开的顶门（4），顶门（4）的两块门体下表面均铰接有电动伸缩杆（3），电动伸缩杆（3）另一端与存储仓（1）内壁铰接。

4.根据权利要求1-3任一所述的农副产品加工用自动收集式晾晒存储装置，其特征在于，所述晾晒单元包括晾晒框（13）、卷扬机（2）和用于连接卷扬机（2）与晾晒框（13）的绳索（12），所述晾晒框（13）铰接安装于存储仓（1）侧壁底部，晾晒框（13）顶部以及靠近存储仓（1）的一侧均开口，晾晒框（13）的宽度大于存储仓（1）的宽度，晾晒框（13）靠近存储仓（1）的一端底部开设有落料通槽，落料通槽处安装有抽拉式挡板，所述卷扬机（2）安装于存储仓（1）侧壁顶部，卷扬机（2）上绕卷有绳索（12），绳索（12）另一端与晾晒框（13）远离存储仓（1）的一端系接。

5.根据权利要求1所述的农副产品加工用自动收集式晾晒存储装置，其特征在于，所述存储仓（1）的两侧安装轴（6）上均套设有轴套（7），轴套（7）上环向等距固定有多根与转筒（10）固定连接的支杆（8），所述支杆（8）两端通过焊接分别与轴套（7）和转筒（10）固定。

6.根据权利要求1所述的农副产品加工用自动收集式晾晒存储装置，其特征在于，所述驱动组件包括安装于转筒（10）上的外齿圈（11）、与外齿圈（11）啮合的齿轮（16）以及带动齿轮（16）转动的驱动电机，驱动电机安装于机架上。

7.根据权利要求4所述的农副产品加工用自动收集式晾晒存储装置，其特征在于，所述存储仓（1）内腔底部安装有排料机构，所述排料机构包括双轴电机（18）和绞龙（19），双轴电机（18）安装于存储仓（1）内腔底部中间，绞龙（19）通过联轴器与双轴电机（18）的输出轴固定连接。

8.根据权利要求7所述的农副产品加工用自动收集式晾晒存储装置，其特征在于，所述晾晒框（13）顶部安装有翻耙机构，所述翻耙机构包括翻动钯（21）以及用于驱动翻动钯（21）往复移动的驱动单元，所述翻动钯（21）纵向设于晾晒框（13）内，所述驱动单元包括往复丝杆（20）和动力电机，翻动钯（21）两端均穿设有往复丝杆（20），往复丝杆（20）一端通过联轴器与动力电机的输出轴固定连接。

说明书

一种农副产品加工用自动收集式晾晒存储装置

技术领域

[0001]本发明涉及农副产品加工用设备技术领域，具体是一种农副产品加工用自动收集式晾晒存储装置。

背景技术

[0002]农副产品是由农业生产所带来的副产品，包括农、林、牧、副、渔五业产品，分为粮食、经济作物、竹木材、工业用油及漆胶、禽畜产品、蚕茧蚕丝、干鲜果、干鲜菜及调味品、药材、土副产品、水产品等若干大类，每个大类又分若干小类。

[0003]农副产品在收获后以及加工前，一般是将其放在存储仓中进行存储，但是，在存储过程中，堆积的农副产品会使得存储仓中温度、湿度逐渐升高，这样不利于产品的存储，所以需要经常将存储仓中的产品取出来，进行晾晒之后再送回存储仓，这样操作十分复杂，而且由于存储仓都是体积较大、高度较高，农副产品取放十分费使费力，增加了工作人员的劳动量，降低了工作效率。

发明内容

[0004]本发明的实施例目的在于提供一种农副产品加工用自动收集式晾晒存储装置，以解决上述问题。

[0005]为实现上述目的，本发明提供如下技术方案：一种农副产品加工用自动收集式晾晒存储装置，包括存储仓和晾晒单元，所述存储仓前后两侧壁通过安装轴与机架固定连接，所述存储仓两侧下部的出料口处均设有晾晒单元，还包括有收集单元，所述收集单元包括转筒、收集板和用于驱动转筒转动的驱动组件，所述转筒和收集板均由透明塑料制成，转筒设于存储仓和晾晒单元外部且转动安装于存储仓的安装轴上，所述转筒内壁上环向设有至少一块收集板，收集板所在的面与存储仓的外接圆相切设置。

[0006]在一种可选方案中：所述机架包括前后对称设置的两块支撑板以及固定连接于两块支撑板底端之间的底板，所述底板上设有用于固定安装的螺栓。

[0007]在一种可选方案中：所述存储仓顶部设有对开的顶门，顶门的两块门体下表面均铰接有电动伸缩杆，电动伸缩杆另一端与存储仓内壁铰接。

[0008]在一种可选方案中：所述晾晒单元包括晾晒框、卷扬机和用于连接卷扬机与晾晒框的绳索，所述晾晒框铰接安装于存储仓侧壁底部，晾晒框顶部以及靠近存储仓的一侧均开口，晾晒框的宽度大于存储仓的宽度，晾晒框靠近存储仓的一端底部开设有落料通槽，落料通槽处安装有抽拉式挡板，所述卷扬机安装于存储仓侧壁顶部，卷扬机上绕卷有绳索，绳索另一端与晾晒框远离存储仓的一端系接。

[0009]在一种可选方案中：所述存储仓的两侧安装轴上均套设有轴套，轴套上环向等距固定有多根与转筒固定连接的支杆，所述支杆两端通过焊接分别与轴套和转筒固定。

[0010]在一种可选方案中：所述驱动组件包括安装于转筒上的外齿圈、与外齿圈啮合的齿轮以及带动齿轮转动的驱动电机，驱动电机安装于机架上。

[0011]在一种可选方案中：所述存储仓内腔底部安装有排料机构，所述排料机构包括双轴电机和绞龙，双轴电机安装于存储仓内腔底部中间，绞龙通过联轴器与双轴电机的输出轴固定连接。

[0012]在一种可选方案中：所述晾晒框顶部安装有翻耙机构，所述翻耙机构包括翻动钯以及用于驱动翻动钯往复移动的驱动单元，所述翻动钯纵向设于晾晒框内，所述驱动单元包括往复丝杆和动力电机，翻动钯两端均穿设有往复丝杆，往复丝杆一端通过联轴器与动力电机的输出轴固定连接。

[0013]相较于现有技术，本发明实施例的有益效果如下：1、设有存储仓、晾晒单元和收集单元，能够对存储的粮食进行晾晒，避免粮食变坏，晾晒结束后，打开顶门，并打开晾晒框上的落料口，通过卷扬机收卷绳索带动晾晒框倾斜，然后农副产品由出料口落到转筒内，同时驱动电机带动齿轮转动，齿轮通过外齿圈带动转筒转动，转筒通过收集板带动农副产品向上运动，直到收集板运动至存储仓上方，收集板逐渐向存储仓顶部倾斜，农副产品滑落到存储仓内腔上层空间，完成自动收集，不需要工作人员通过人力进行收集并装仓，减轻了工作人员内的劳动强度，提高了工作效率；2、设有翻耙机构，所述翻耙机构包括翻动钯以及用于驱动翻动钯往复移动的驱动单元，通过动力电机驱动往复丝杆转动，往复丝杆带动翻动钯往复移动，从而翻耙晾晒框内的农副产品，使晾晒更加充分，提高晾晒效率。

附图说明

[0014]图1为本发明的第一实施例的结构示意图。

[0015]图2为本发明第一实施例的三维图。

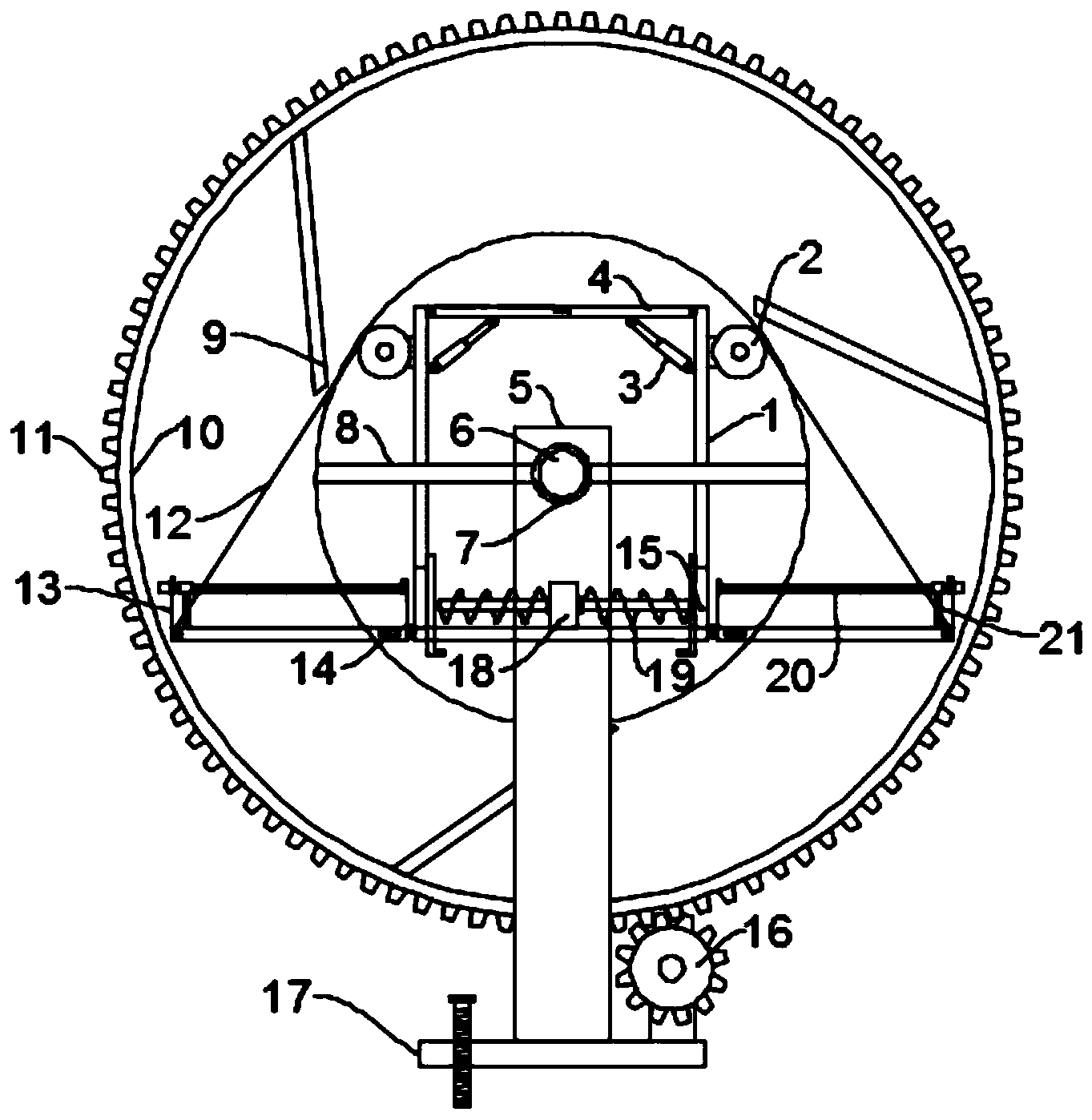

[0016]图3为本发明第二实施例的结构示意图。

[0017]附图标记注释：1-存储仓、2-卷扬机、3-电动伸缩杆、4-顶门、5-支撑板、6-安装轴、7-轴套、8-支杆、9-收集板、10-转筒、11-外齿圈、12-绳索、13-晾晒框、14-落料口、15-出料口、16-齿轮、17-底板、18-双轴电机、19-绞龙、20-往复丝杆、21-翻动钯。

具体实施方式

[0018]以下实施例会结合附图对本发明进行详述，在附图或说明中，相似或相同的部分使用相同的标号，并且在实际应用中，各部件的形状、厚度或高度可扩大或缩小。本发明所列举的各实施例仅用以说明本发明，并非用以限制本发明的范围。对本发明所作的任何显而易知的修饰或变更都不脱离本发明的精神与范围。

[0019]实施例1请参阅图1～2，本发明实施例中，一种农副产品加工用自动收集式晾晒存储装置，包括存储仓1和晾晒单元，所述存储仓1前后两侧壁通过安装轴6与机架固定连接，所述机架包括前后对称设置的两块支撑板5以及固定连接于两块支撑板5底端之间的底板17，所述底板17上设有用于固定安装的螺栓，保证整个装置工作时的稳定性，所述存储仓1顶部设有对开的顶门4，进一步的，为了方便控制顶门4的开关，顶门4的两块门体下表面均铰接有电动伸缩杆3，电动伸缩杆3另一端与存储仓1内壁铰接，通过控制电动伸缩杆3的伸长或缩短，便于控制顶门4的启闭，所述存储仓1两侧下部的出料口15处均设有晾晒单元，所述出料口15处安装有阀门，所述晾晒单元包括晾晒框13、卷扬机2和用于连接卷扬机2与晾晒框13的绳索12，所述晾晒框13铰接安装于存储仓1侧壁底部，晾晒框13顶部以及靠近存储仓1的一侧均开口，晾晒框13的宽度大于存储仓1的宽度，晾晒框13靠近存储仓1的一端底部开设有落料通槽，落料通槽处安装有抽拉式挡板，用于控制落料通槽的开关，所述卷扬机2安装于存储仓1侧壁顶部，卷扬机2上绕卷有绳索12，绳索12另一端与晾晒框13远离存储仓1的一端系接，通过打开存储仓1出料口15的阀门，然后底部农副产品从出料口15流出到晾晒框13内，可以通过人工将农副产品平铺与晾晒框13底面上，进行晾晒，在不进行晾晒作业时，通过卷扬机2收卷绳索12使晾晒框13向靠近存储仓1一侧转动收起，减少占用的空间；进一步的，为了方便将晾晒的农副产品再次装入存储仓1中，减轻工作人员的劳动强度，还包括有收集单元，所述收集单元包括转筒10、收集板9和用于驱动转筒10转动的驱动组件，所述转筒10和收集板9均由透明塑料制成，转筒10设于存储仓1和晾晒单元外部且转动安装于存储仓1的安装轴6上，本实施例中，存储仓1的两侧安装轴6上均套设有轴套7，轴套7上环向等距固定有多根与转筒10固定连接的支杆8，所述支杆8两端优选通过焊接分别与轴套7和转筒10固定，所述转筒10内壁上环向设有至少一块收集板9，收集板9优选与转筒10一体式设置，收集板9所在的面与存储仓1的外接圆相切设置，所述驱动组件安装于机架上，所述驱动组件包括安装于转筒10上的外齿圈11、与外齿圈11啮合的齿轮16以及带动齿轮16转动的驱动电机，驱动电机安装于机架上，晾晒结束后，打开顶门4，并打开晾晒框13上的落料口14，通过卷扬机2收卷绳索12带动晾晒框13倾斜，然后农副产品由出料口15落到转筒10内，同时驱动电机带动齿轮16转动，齿轮16通过外齿圈11带动转筒10转动，转筒10通过收集板9带动农副产品向上运动，直到收集板9运动至存储仓1上方，收集板9逐渐向存储仓1顶部倾斜，农副产品滑落到存储仓1内腔上层空间，完成自动收集，不需要工作人员通过人力进行收集并装仓，减轻了工作人员内的劳动强度，提高了工作效率，可以通过多次晾晒，对整个存储仓1内的农副产品进行充分完全晾晒。

[0020]实施例2请参阅图3，本发明实施例与实施例1的不同之处在于，为了方便存储仓1底部的农副产品从出料口15排出，所述存储仓1内腔底部安装有排料机构，所述排料机构包括双轴电机18和绞龙19，双轴电机18安装于存储仓1内腔底部中间，绞龙19通过联轴器与双轴电机18的输出轴固定连接；更进一步的，为了晾晒时能够对晾晒框13内的物料进行翻耙，保证充分晾晒，所述晾晒框13顶部安装有翻耙机构，所述翻耙机构包括翻动钯21以及用于驱动翻动钯21往复移动的驱动单元，所述翻动钯21纵向设于晾晒框13内，所述驱动单元包括往复丝杆20和动力电机，翻动钯21两端均穿设有往复丝杆20，往复丝杆20一端通过联轴器与动力电机的输出轴固定连接，通过动力电机驱动往复丝杆20转动，往复丝杆20带动翻动钯21往复移动，从而翻耙晾晒框13内的农副产品，使晾晒更加充分，提高晾晒效率。

[0021]本发明的工作原理是：本发明在使用时，通过打开存储仓1出料口15的阀门，然后底部农副产品从出料口15流出到晾晒框13内，可以通过人工将农副产品平铺与晾晒框13底面上，进行晾晒，在不进行晾晒作业时，通过卷扬机2收卷绳索12使晾晒框13向靠近存储仓1一侧转动收起，减少占用的空间；通过动力电机驱动往复丝杆20转动，往复丝杆20带动翻动钯21往复移动，从而翻耙晾晒框13内的农副产品，使晾晒更加充分，提高晾晒效率，晾晒结束后，打开顶门4，并打开晾晒框13上的落料口14，通过卷扬机2收卷绳索12带动晾晒框13倾斜，然后农副产品由出料口15落到转筒10内，同时驱动电机带动齿轮16转动，齿轮16通过外齿圈11带动转筒10转动，转筒10通过收集板9带动农副产品向上运动，直到收集板9运动至存储仓1上方，收集板9逐渐向存储仓1顶部倾斜，农副产品滑落到存储仓1内腔上层空间，完成自动收集，不需要工作人员通过人力进行收集并装仓，减轻了工作人员内的劳动强度，提高了工作效率，可以通过多次晾晒，对整个存储仓1内的农副产品进行充分完全晾晒。

[0022]以上所述，仅为本公开的具体实施方式，但本公开的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本公开揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本公开的保护范围之内。因此，本公开的保护范围应以权利要求的保护范围为准。
