一种具有间歇进料功能的农业生产用菜籽颗粒除杂设备

技术领域

[0001]本发明涉及农业技术领域，具体涉及一种具有间歇进料功能的农业生产用菜籽颗粒除杂设备。

背景技术

[0002]农业是指国民经济中一个重要产业部门，是以土地资源为生产对象的部门，它是通过培育动植物产品从而生产食品及工业原料的产业。农业属于第一产业。利用土地资源进行种植生产的部门是种植业，利用土地上水域空间进行水产养殖的是水产业，又叫渔业，利用土地资源培育采伐林木的部门，是林业，利用土地资源培育或者直接利用草地发展畜牧的是畜牧业。对这些产品进行小规模加工或者制作的是副业，它们都是农业的有机组成部分。对这些景观或者所在地域资源进行开发并展示的是观光农业，又称休闲农业，这是新时期随着人们的业余时间富余而产生的新型农业形式。

[0003]在农业生产过程中，菜籽油是植物油的主要来源，菜籽油是通过对菜籽进行压榨得到的。菜籽油就是我们俗称的菜油，又叫油菜籽油、香菜油，是用油菜籽榨出来的一种食用油。菜籽油色泽金黄或棕黄，有一定的刺激气味，民间引叫作“青气味”。这种气味是其中含有一定量的芥子甙所致，但特优品种的油菜籽则不含这种物质。

[0004]菜籽油在压榨前需要对其进行除杂工序，在现有技术中，除杂一般是通过风力来进行的，利用风来将菜籽中掺杂的菜籽壳吹走，但是菜籽中含有的大颗粒石子仍然会与菜籽混在一起无法去除。

发明内容

[0005]本发明的目的在于提供一种具有间歇进料功能的农业生产用菜籽颗粒除杂设备，以解决上述背景技术中提出的问题。

[0006]为实现上述目的，本发明提供如下技术方案：一种具有间歇进料功能的农业生产用菜籽颗粒除杂设备，包括壳体，壳体左右侧壁上对称固定连接有安装座，安装座上固定连接有支撑柱，两个支撑柱顶端之间共同固定连接有支撑板，所述支撑板上固定连接有加料斗，加料斗底部连接有间歇进料装置，所述间歇进料装置包括水平柱，水平柱与加料斗右侧固定连接，所述水平柱上开设有开口朝左设置的凹槽，凹槽内设置有电磁铁，电磁铁左侧的凹槽内设置有磁极，磁极左侧固定连接有隔板，隔板穿过水平柱延伸至加料斗左侧；所述壳体内部设置有环形支撑板，环形支撑板底部固定连接有筛网，筛网与壳体内底部通过筛网振动装置相连接，所述筛网振动装置包括第一支撑架，第一支撑架与壳体内底部固定连接，第一支撑架顶部转动连接有第一转动杆，第一转动杆上固定连接有L形杆，L形杆的下端连接有滚轮，所述壳体内底部固定连接有支承座，支承座上部转动连接有第二转轴，第二转轴一端与第二电机输出轴固定连接，第二转轴另一端固定连接有凸轮，滚轮与凸轮表面相接触；所述第一转动杆上还固定连接有第一联动杆，第一支撑架右侧的壳体内底部还固定连接有第二支撑架，第二支撑架顶部转动连接有第二转动杆，第二转动杆上固定连接有第一扇形齿轮，第一扇形齿轮表面设置有第一水平杆，所述第一联动杆的右部与第一水平杆转动连接；所述第二支撑架右侧的壳体内底部还固定连接有第三支撑架，第三支撑架顶部转动连接有第三转动杆，第三转动杆上固定连接有第二扇形齿轮，且第二扇形齿轮与第一扇形齿轮相啮合；所述第三支撑架右侧的壳体内底部还固定连接有第四支撑架，第四支撑架上转动连接有第四转动杆，所述第三转动杆和第四转动杆上均固定连接有支撑杆，所述筛网下侧固定连接有底板，底板两侧均设置有铰链，支撑杆顶端与铰链转动连接。

[0007]作为本发明进一步的效果是：所述壳体顶部为敞口状。

[0008]作为本发明再进一步的效果是：所述壳体底部开设有排料口。

[0009]作为本发明再进一步的效果是：所述凹槽内侧壁上对称开设有两个限位槽。

[0010]作为本发明再进一步的效果是：所述限位槽内设置有限位杆，限位杆另一端与隔板固定连接。

[0011]作为本发明再进一步的效果是：两根所述支撑杆的长度相等。

[0012]作为本发明再进一步的效果是：所述第二转动杆、第三转动杆和第四转动杆的高度相同。

[0013]本发明的有益效果是电磁铁通入电流后产生与磁极相同的磁性，从而对磁极进行排斥，磁极带动隔板向左侧移动，从而可以封闭加料斗的底部，停止进料；待筛网上的物料筛网完毕后，再对电磁铁通入反向电流，电磁铁会产生与磁极相反的磁性，从而对磁极进行吸引，磁极带动隔板向右侧移动，隔板打开加料斗底部，从而实现加料工作；第一转动杆通过第一联动杆带动第一扇形齿轮绕第二转动杆往复摆动，与第一扇形齿轮相啮合的第二扇形齿轮也随之往复摆动，从而带动第三转动杆转动，第三转动杆带动支撑柱摆动，从而通过底板来带动筛网左右摆动，由此提高了筛网的振动效果，有效保证了筛选效果。

附图说明

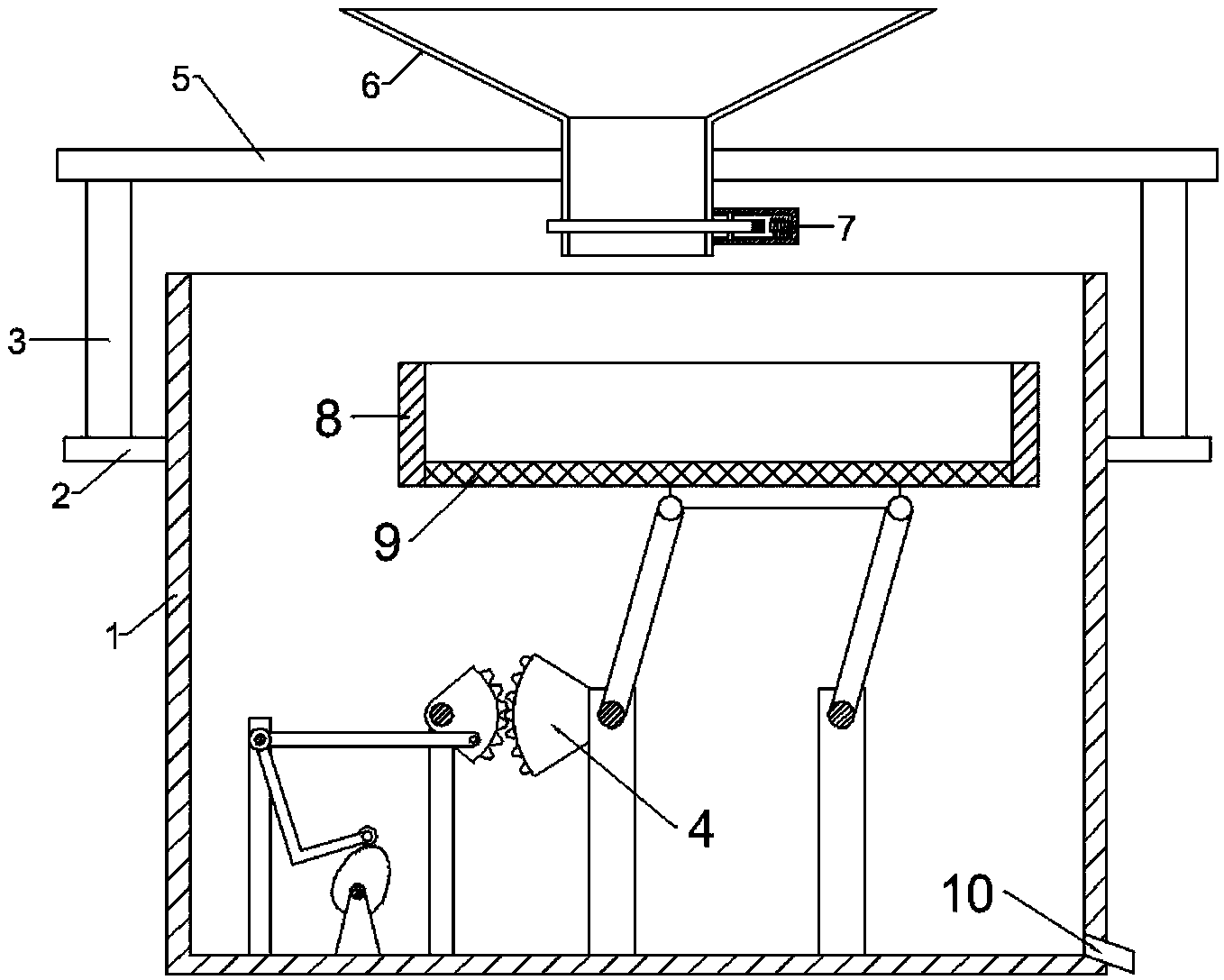

[0014]图1为本发明的结构示意图；图2为本发明间歇进料装置的结构示意图；图3为本发明筛网振动装置的结构示意图。

具体实施方式

[0015]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0016]请参阅图1-图3，本发明实施例中，一种具有间歇进料功能的农业生产用菜籽颗粒除杂设备，包括壳体1，壳体1左右侧壁上对称固定连接有安装座2，安装座2上固定连接有支撑柱3，两个支撑柱3顶端之间共同固定连接有支撑板5，所述支撑板5上固定连接有加料斗6，加料斗6底部连接有间歇进料装置7，所述间歇进料装置7包括水平柱701，水平柱701与加料斗6右侧固定连接，所述水平柱701上开设有开口朝左设置的凹槽702，凹槽702内设置有电磁铁703，电磁铁703左侧的凹槽702内设置有磁极704，磁极704左侧固定连接有隔板705，隔板705穿过水平柱701延伸至加料斗6左侧；所述壳体1内部设置有环形支撑板8，环形支撑板8底部固定连接有筛网9，筛网9与壳体1内底部通过筛网振动装置4相连接，在对其进行筛选时，为了使筛选能够间歇进行，对电磁铁703通入电流，电磁铁703通入电流后产生与磁极704相同的磁性，从而对磁极704进行排斥，磁极704带动隔板705向左侧移动，从而可以封闭加料斗6的底部，停止进料；待筛网9上的物料筛网完毕后，再对电磁铁703通入反向电流，电磁铁703会产生与磁极704相反的磁性，从而对磁极704进行吸引，磁极704带动隔板705向右侧移动，隔板705打开加料斗6底部，从而实现加料工作；所述壳体1顶部为敞口状，所述壳体1底部开设有排料口10。

[0017]所述凹槽702内侧壁上对称开设有两个限位槽706，所述限位槽706内设置有限位杆707，限位杆707另一端与隔板705固定连接。

[0018]所述筛网振动装置4包括第一支撑架401，第一支撑架401与壳体1内底部固定连接，第一支撑架401顶部转动连接有第一转动杆402，第一转动杆402上固定连接有L形杆403，L形杆403的下端连接有滚轮404，所述壳体1内底部固定连接有支承座405，支承座405上部转动连接有第二转轴406，第二转轴406一端与第二电机输出轴固定连接，第二转轴406另一端固定连接有凸轮407，滚轮404与凸轮407表面相接触；所述第一转动杆402上还固定连接有第一联动杆408，第一支撑架401右侧的壳体1内底部还固定连接有第二支撑架409，第二支撑架409顶部转动连接有第二转动杆4010，第二转动杆4010上固定连接有第一扇形齿轮4011，第一扇形齿轮4011表面设置有第一水平杆4012，所述第一联动杆408的右部与第一水平杆4012转动连接；所述第二支撑架4019右侧的壳体1内底部还固定连接有第三支撑架4013，第三支撑架4013顶部转动连接有第三转动杆4014，第三转动杆4014上固定连接有第二扇形齿轮4015，且第二扇形齿轮4015与第一扇形齿轮4011相啮合；所述第三支撑架4013右侧的壳体1内底部还固定连接有第四支撑架4016，第四支撑架4016上转动连接有第四转动杆4017，所述第三转动杆4014和第四转动杆4017上均固定连接有支撑杆4018，所述筛网3下侧固定连接有底板4019，底板4019两侧均设置有铰链4020，支撑杆4018顶端与铰链4020转动连接，为了提高筛网3的振动效果，此处的工作原理为：启动第二电机，第二电机带动第二转轴406转动，第二转轴406带动凸轮407转动，与凸轮407相接触的滚轮404带动L形杆403摆动，继而第一转动杆402随之摆动，第一转动杆402通过第一联动杆408带动第一扇形齿轮4011绕第二转动杆4010往复摆动，与第一扇形齿轮4011相啮合的第二扇形齿轮4015也随之往复摆动，从而带动第三转动杆4014转动，第三转动杆4014带动支撑柱4018摆动，从而通过底板4019来带动筛网3左右摆动，由此提高了筛网3的振动效果，有效保证了筛选效果。

[0019]所述第二转动杆4010、第三转动杆4014和第四转动杆4017的高度相同。

[0020]两根所述支撑杆4018的长度相等。

[0021]本发明的工作原理是：在对其进行筛选时，为了使筛选能够间歇进行，对电磁铁703通入电流，电磁铁703通入电流后产生与磁极704相同的磁性，从而对磁极704进行排斥，磁极704带动隔板705向左侧移动，从而可以封闭加料斗6的底部，停止进料；待筛网9上的物料筛网完毕后，再对电磁铁703通入反向电流，电磁铁703会产生与磁极704相反的磁性，从而对磁极704进行吸引，磁极704带动隔板705向右侧移动，隔板705打开加料斗6底部，从而实现加料工作；为了提高筛网3的振动效果，此处的工作原理为：启动第二电机，第二电机带动第二转轴406转动，第二转轴406带动凸轮407转动，与凸轮407相接触的滚轮404带动L形杆403摆动，继而第一转动杆402随之摆动，第一转动杆402通过第一联动杆408带动第一扇形齿轮4011绕第二转动杆4010往复摆动，与第一扇形齿轮4011相啮合的第二扇形齿轮4015也随之往复摆动，从而带动第三转动杆4014转动，第三转动杆4014带动支撑柱4018摆动，从而通过底板4019来带动筛网3左右摆动，由此提高了筛网3的振动效果，有效保证了筛选效果。

[0022]对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

[0023]此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
