权利要求书

1.一种农副产品加工用粉碎装置，包括粉碎箱（14）以及设置在粉碎箱（14）上端中部的粉碎电机（7），其特征在于，所述粉碎箱（14）内部左右两侧分别对称设有一用于安装第二搅动机构（21）的壳体（11）；所述第二搅动机构（21）包括固定设置在壳体（11）内的安装架（22）以及设置在粉碎箱（14）外部的驱动电机（10），驱动电机（10）输出端与设置在安装架（22）内的提升板（25）连接，且提升板（25）左右两端分别对称铰接有一第一铰接杆（24），所述第一铰接杆（24）下端通过第二铰接杆（23）与伸出壳体（11）的搅拌板（12）连接，且第二铰接杆（23）上端与安装架（22）外侧铰接，所述搅拌板（12）上均匀设有多个凸起（26）。

2.根据权利要求1所述的农副产品加工用粉碎装置，其特征在于，所述粉碎电机（7）输出端通过轴承（8）与设置在粉碎箱（14）内的粉碎刀片（9）连接；所述粉碎箱（14）外部左右两侧分别对称设有一储水箱（1），所述储水箱（1）上端对应设有水泵（4），所述水泵（4）输出端与送水管（5）连通；所述储水箱（1）正面设有观察板（2），所述储水箱（1）外侧下端连通有排水管（3），所述排水管（3）上设有阀门。

3.根据权利要求2所述的农副产品加工用粉碎装置，其特征在于，所述粉碎箱（14）上端还设有多个用于进料的进料部（6），所述进料部（6）包括用于与所述粉碎箱（14）上端连通的预搅拌箱（29），所述预搅拌箱（29）上端连通有进料口（27），所述预搅拌箱（29）侧面设有搅拌电机（28），所述搅拌电机（28）输出端与设置在预搅拌箱（29）内的搅拌桨连接。

4.根据权利要求3所述的农副产品加工用粉碎装置，其特征在于，所述粉碎箱（14）底部前后两侧分别设有一用于搅动粉碎箱（14）底部物料的第一搅动机构（15），所述粉碎箱（14）下端中部设有出料口（13）。

5.根据权利要求2-4任一所述的农副产品加工用粉碎装置，其特征在于，所述储水箱（1）下端设有支撑管（17）。

6.根据权利要求4所述的农副产品加工用粉碎装置，其特征在于，所述第一搅动机构（15）包括旋转电机（30），所述旋转电机（30）输出端与设置在粉碎箱（14）内的驱动轮（31）连接，所述驱动轮（31）上连接有皮带（32），所述驱动轮（31）上端安装有支架（34），所述支架（34）上设有位于所述皮带（32）上方的刮板（33）。

7.根据权利要求5所述的农副产品加工用粉碎装置，其特征在于，所述支撑管（17）下端螺纹连接有行走机构（16），所述行走机构（16）包括连接杆（18），所述连接杆（18）下端通过安装块（19）与多个脚轮（20）连接。

说明书

农副产品加工用粉碎装置

技术领域

[0001]本发明涉及农副产品加工设备领域，具体是一种农副产品加工用粉碎装置。

背景技术

[0002]农副产品是由农业生产所带来的副产品，包括农、林、牧、副、渔五业产品，分为粮食、经济作物、竹木材、工业用油及漆胶、禽畜产品、蚕茧蚕丝、干鲜果、干鲜菜及调味品、药材、土副产品、水产品等若干大类。农副产品在加工过程中经常需要采用粉碎设备对其进行粉碎，进而有利于后续的加工处理。在授权公告号为CN207204288U的中国专利中公开了一种农副产品烘干粉碎装置，包括底板、出料管、筛网、烘干箱和集料箱，所述底板的顶端右侧安装有粉碎箱，粉碎箱的右侧安装有电机，电机的左侧安装有粉碎轴，通过电机带动粉碎轴粉碎农副产品的同时带动下压杆，当下压杆转动到倾斜凹槽的位置时，可以在倾斜凹槽内滑动向下压动卡座，进而带动滑块在滑槽内滑动，配合弹簧带动凸型块复位来使筛网上下往复运作，可以将堵塞筛网内粉碎的农副产品振动出去。

[0003]但是上述的技术方案在实际使用时还存在以下不足：由于只能对堵塞筛网的农副产品进行振动，不能防止侧壁底部的物料堆积，进而导致侧壁底部物料得不到充分粉碎。因此，设计一种农副产品加工用粉碎装置，成为目前亟需解决的问题。

发明内容

[0004]本发明的目的在于提供一种农副产品加工用粉碎装置，以解决上述背景技术中提出的现有的农副产品加工用粉碎装置因不能防止侧壁底部物料堆积而导致物料得不到充分粉碎的问题。

[0005]为实现上述目的，本发明提供如下技术方案：一种农副产品加工用粉碎装置，包括粉碎箱以及设置在粉碎箱上端中部的粉碎电机，所述粉碎箱内部左右两侧分别对称设有一用于安装第二搅动机构的壳体，所述第二搅动机构包括固定设置在壳体内的安装架以及设置在粉碎箱外部的驱动电机，驱动电机输出端与设置在安装架内的提升板连接，且提升板左右两端分别对称铰接有一第一铰接杆，所述第一铰接杆下端通过第二铰接杆与伸出壳体的搅拌板连接，且第二铰接杆上端与安装架外侧铰接，所述搅拌板上均匀设有多个凸起；通过驱动电机的工作来带动提升板进行上下往复运动，配合第一铰接杆与第二铰接杆来带动两个搅拌板抓取粉碎箱侧壁附近的物料进行提升，然后松开物料实现侧壁附近的物料搅动，进而避免物料因堆积在侧壁底部而得不到充分粉碎，从而有利于提高粉碎效果。

[0006]作为本发明进一步的方案：所述粉碎电机输出端通过轴承与设置在粉碎箱内的粉碎刀片连接；所述粉碎箱外部左右两侧分别对称设有一储水箱，所述储水箱上端对应设有水泵，所述水泵输出端与送水管连通；所述储水箱正面设有观察板，所述储水箱外侧下端连通有排水管，所述排水管上设有阀门。

[0007]作为本发明再进一步的方案：所述粉碎箱上端还设有多个用于进料的进料部，所述进料部包括用于与所述粉碎箱上端连通的预搅拌箱，所述预搅拌箱上端连通有进料口，所述预搅拌箱侧面设有搅拌电机，所述搅拌电机输出端与设置在预搅拌箱内的搅拌桨连接。

[0008]作为本发明再进一步的方案：所述粉碎箱底部前后两侧分别设有一用于搅动粉碎箱底部物料的第一搅动机构，所述粉碎箱下端中部设有出料口。

[0009]作为本发明再进一步的方案：所述储水箱下端设有支撑管。

[0010]作为本发明再进一步的方案：所述第一搅动机构包括旋转电机，所述旋转电机输出端与设置在粉碎箱内的驱动轮连接，所述驱动轮上连接有皮带，所述驱动轮上端安装有支架，所述支架上设有位于所述皮带上方的刮板。

[0011]作为本发明再进一步的方案：所述支撑管下端螺纹连接有行走机构，所述行走机构包括连接杆，所述连接杆下端通过安装块与多个脚轮连接。

[0012]与现有技术相比，本发明的有益效果是：本发明设置了粉碎电机、粉碎刀片、粉碎箱、驱动电机、提升板、第一铰接杆、第二铰接杆与搅拌板，通过粉碎电机的工作来驱动粉碎刀片对粉碎箱内的物料进行切割粉碎，通过驱动电机的工作来带动提升板进行上下往复运动，配合第一铰接杆与第二铰接杆来带动两个搅拌板抓取粉碎箱侧壁附近的物料进行提升，然后松开物料实现侧壁附近的物料搅动，进而避免物料因堆积在侧壁底部而得不到充分粉碎，从而有利于提高粉碎效果，解决了现有的农副产品加工用粉碎装置因不能防止侧壁底部物料堆积而导致物料得不到充分粉碎的问题。

附图说明

[0013]为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例。

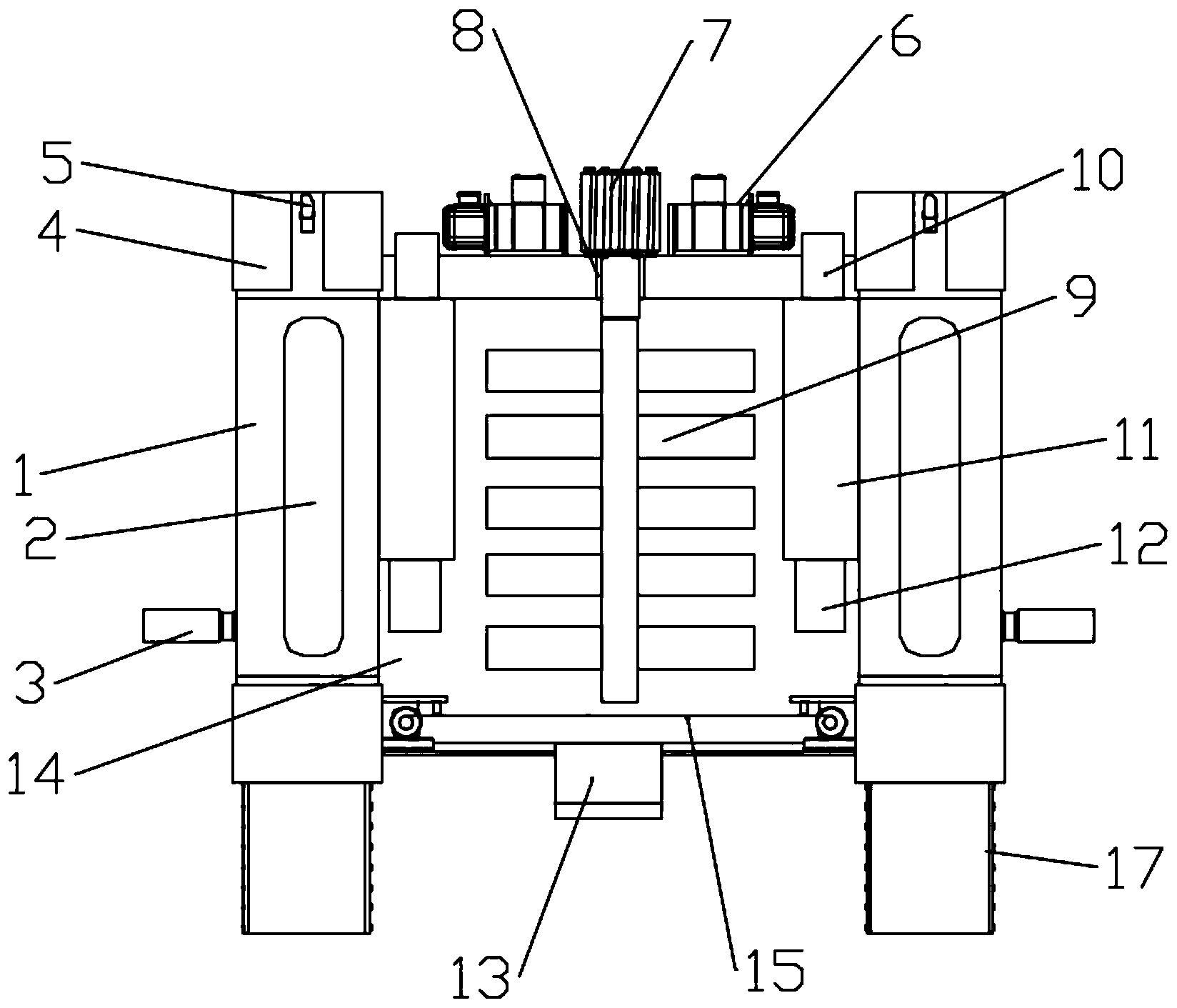

[0014]图1为本发明一实施例农副产品加工用粉碎装置的结构示意图。

[0015]图2为本发明一实施例农副产品加工用粉碎装置中第二搅动机构的结构示意图。

[0016]图3为本发明一实施例农副产品加工用粉碎装置中进料部的结构示意图。

[0017]图4为本发明另一实施例农副产品加工用粉碎装置的结构示意图。

[0018]图5为本发明另一实施例农副产品加工用粉碎装置中行走机构的结构示意图。

[0019]图6为本发明另一实施例农副产品加工用粉碎装置中第一搅动机构的结构示意图。

[0020]图中：1-储水箱，2-观察板，3-排水管，4-水泵，5-送水管，6-进料部，7-粉碎电机，8-轴承，9-粉碎刀片，10-驱动电机，11-壳体，12-搅拌板，13-出料口，14-粉碎箱，15-第一搅动机构，16-行走机构，17-支撑管，18-连接杆，19-安装块，20-脚轮，21-第二搅动机构，22-安装架，23-第二铰接杆，24-第一铰接杆，25-提升板，26-凸起，27-进料口，28-搅拌电机，29-预搅拌箱，30-旋转电机，31-驱动轮，32-皮带，33-刮板，34-支架。

具体实施方式

[0021]下面结合附图和具体实施例对本发明作进一步详细地说明。以下实施例将有助于本领域的技术人员进一步理解本发明，但不以任何形式限制本发明。应当指出的是，对本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进。这些都属于本发明的保护范围。

[0022]请参阅图1-3，本发明提供的一个实施例中，一种农副产品加工用粉碎装置，包括粉碎箱14以及设置在粉碎箱14上端中部的粉碎电机7，且所述粉碎电机7输出端通过轴承8与设置在粉碎箱14内的粉碎刀片9连接，通过粉碎电机7的工作来驱动粉碎刀片9的转动，配合轴承8的使用，进而可以对粉碎箱14内的物料进行切割粉碎。

[0023]进一步的，在本发明实施例中，所述粉碎箱14内部左右两侧分别对称设有一用于安装第二搅动机构21的壳体11，所述第二搅动机构21输出端与伸出壳体11的搅拌板12连接，所述粉碎箱14外部设有用于驱动所述第二搅动机构21的驱动电机10，通过驱动电机10的工作来使第二搅动机构21带动搅拌板12对所述粉碎箱14侧壁上的物料进行搅动，进而避免物料因堆积在侧壁底部而得不到充分粉碎，从而有利于提高粉碎效果。

[0024]进一步的，在本发明实施例中，所述第二搅动机构21包括固定设置在所述壳体11内的安装架22，所述驱动电机10的输出端与设置在安装架22内的提升板25连接，通过驱动电机10来带动提升板25进行上下往复运动。

[0025]进一步的，在本发明实施例中，所述提升板25左右两端分别对称铰接有一第一铰接杆24，所述第一铰接杆24下端通过第二铰接杆23与搅拌板12连接，且所述第二铰接杆23上端与所述安装架22外侧铰接，所述搅拌板12上均匀设有多个凸起26，通过驱动电机10的工作来带动提升板25进行上下往复运动，配合第一铰接杆24与第二铰接杆23来带动两个搅拌板12相互靠近的同时向上提升，进而可以通过多个凸起26来抓取粉碎箱14侧壁附近的物料进行提升，同时，在提升的同时通过凸起26可以对物料进行夹碎，然后配合第一铰接杆24与第二铰接杆23来带动两个搅拌板12相互分开的同时向下运动，进而可以松开物料，实现了侧壁附近的物料的搅动，进而避免物料因堆积在侧壁底部而得不到充分粉碎，从而有利于提高粉碎效果。

[0026]可以理解的，所述凸起26的形状可以为长方体、半圆柱体，或者多棱柱中的一种，具体不作限定，但优选长方体，当然，上述只是几种优选的形状，所述凸起26还可以是其他的形状如U型等，具体根据实际需求设定，这里并不作限定，当然为了清楚、详细地体现本方案，以下的实施例中主要以长方体的形式体现凸起26，但这里主要是为了体现方案的可实现性，并不作限定。

[0027]进一步的，在本发明实施例中，所述粉碎箱14外部左右两侧分别对称设有一储水箱1，所述储水箱1上端对应设有水泵4，所述水泵4输出端与送水管5连通，所述水泵4输入端伸入至储水箱1底部，通过水泵4的工作来将储水箱1内储存的水进行抽出，进而通过送水管5将水输送至粉碎箱14内来提高粉碎效果，也可以将水输送至粉碎箱14内来进行清洗作业，当然也可以将送水管5插入至壳体11内来对第二搅动机构21进行清洗，所述送水管5的长度根据需要进行设计，这里并不作限定。

[0028]进一步的，在本发明实施例中，所述储水箱1正面设有观察板2，所述观察板2的材料为透明材料，通过观察板2来实时观察储水箱1内的水位，进而可以根据实际情况进行补充或排出，可以理解的，所述透明材料可以为透明玻璃或透明聚碳酸酯板等，具体根据实际需求设定，这里并不作限定。

[0029]进一步的，在本发明实施例中，所述储水箱1外侧下端连通有排水管3，所述排水管3上设有阀门，通过阀门来控制排水管3的开闭，进而可以根据需要将储水箱1内的水排出。

[0030]进一步的，在本发明实施例中，所述粉碎箱14上端还设有多个用于进料的进料部6，通过进料部6来将待粉碎的物料送入至粉碎箱14进行粉碎，所述进料部6包括用于与所述粉碎箱14上端连通的预搅拌箱29，所述预搅拌箱29上端连通有进料口27，所述预搅拌箱29侧面设有搅拌电机28，所述搅拌电机28输出端与设置在预搅拌箱29内的搅拌桨（图中未示出，可以是现有产品，具体尺寸根据需求进行设计，这里并不作限定）连接，通过搅拌桨来对送入至预搅拌箱29内的物料进行搅拌均匀，进而有利于在粉碎箱14内进行粉碎作业，具体的，通过进料口27将待粉碎的物料送入至预搅拌箱29进行预搅拌混合均匀，所述预搅拌箱29与粉碎箱14的连通处设有活动板（图中未示出），通过抽出活动板来将预搅拌箱29与粉碎箱14连通，进而可以将混合好的物料送入在粉碎箱14内进行粉碎。

[0031]进一步的，在本发明实施例中，所述粉碎箱14底部前后两侧分别设有一用于搅动粉碎箱14底部物料的第一搅动机构15，通过第一搅动机构15来对粉碎箱14内底部的物料进行搅动，同时，由于第一搅动机构15设置在前后两侧，不会干扰到粉碎箱14的出料，通过第一搅动机构15的搅动来避免粉碎箱14底部的物料发生堆积，进而可以使底部物料得到充分粉碎，配合第二搅动机构21可以同时防止底部和侧壁物料的堆积。

[0032]进一步的，在本发明实施例中，所述粉碎箱14下端中部设有出料口13，所述出料口13上设有密封盖，通过打开密封盖进行出料；所述储水箱1下端设有支撑管17，通过支撑管17来对装置进行支撑，进而方便出料口13的出料。

[0033]请参阅图4-6，在本发明提供的另一个实施例中，所述第一搅动机构15包括对应设置在支撑管17上端的旋转电机30，所述旋转电机30输出端与设置在粉碎箱14内的驱动轮31连接，所述驱动轮31上连接有皮带32，所述驱动轮31上端安装有支架34，所述支架34上设有位于所述皮带32上方的刮板33，通过旋转电机30带动驱动轮31转动，进而带动皮带32对粉碎箱14底部的物料进行搅动，同时，通过皮带32上方的刮板33来对皮带32上运输的物料进行刮下，减少物料对驱动轮31造成不利影响。

[0034]进一步的，在本发明实施例中，所述支撑管17下端螺纹连接有行走机构16，所述行走机构16包括连接杆18，所述连接杆18下端通过安装块19与多个脚轮20连接，通过行走机构16来用于对装置进行移动，有效提高了移动灵活性，具体的，所述连接杆18上端与支撑管17下端螺纹连接，进而可以根据需要对行走机构16进行安装或拆卸，通过多个脚轮20来对装置进行移动，简单方便，该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现。

[0035]本发明的有益效果是：本装置设置了粉碎电机7、粉碎刀片9、粉碎箱14、驱动电机10、提升板25、第一铰接杆24、第二铰接杆23与搅拌板12，通过驱动电机10的工作来带动提升板25进行上下往复运动，配合第一铰接杆24与第二铰接杆23来带动两个搅拌板12抓取粉碎箱14侧壁附近的物料进行提升，然后松开物料实现侧壁附近的物料搅动，进而避免物料因堆积在侧壁底部而得不到充分粉碎，从而有利于提高粉碎效果，解决了现有的农副产品加工用粉碎装置因不能防止侧壁底部物料堆积而导致物料得不到充分粉碎的问题。

[0036]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。该文中出现的电器均可与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

[0037]在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

[0038]本发明使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均可采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，在此不再详述。

[0039]以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
