权利要求书
1.一种农用手持式种子播种机，包括圆筒(1)，其特征在于：所述圆筒(1)的顶部螺纹套接有定量接筒(2)，所述定量接筒(2)的顶部螺纹套接有漏斗(3)，所述漏斗(3)一侧的中部固定安装有阀门装置(4)，所述圆筒(1)底部的一侧固定连接有固定夹头(5)，所述圆筒(1)底部的另一侧铰接有活动尖头(6)，所述活动尖头(6)的一侧与固定尖头(5)的一侧活动连接，所述活动尖头(6)远离固定尖头(5)一侧的中部固定安装有压杆(7)，所述压杆(7)靠近圆筒(1)一侧的顶端固定连接有压簧(8)，所述压簧(8)的一端固定连接在圆筒(1)上，所述活动尖头(6)正反面的顶部均固定安装有固定滑块(9)，所述固定滑块(9)的正面滑动连接有活动滑块(10)，所述活动滑块(10)正面的中部活动套接有圆杆(11)，所述圆筒(1)一侧的上下两端均固定安装有位于阀门装置(4)正下方的固定腿(12)，且固定腿(12)的数量为两个，所述圆筒(1)一侧的顶部固定安装有左把手(13)，且左把手(13)位于固定腿(12)的正上方，两个所述固定腿(12)的内部均活动套接有推拉杆(14)，所述推拉杆(14)的顶端贯穿并延伸至位于圆筒(1)顶部固定腿(12)的上方且固定套接有手拉杆(15)，所述手拉杆(15)的顶部与左把手(13)的底部活动连接，所述推拉杆(14)的外部从上至下分别固定套接有位于两个固定腿(12)之间的固定板(16)和固定杆(17)，所述推拉杆(14)的外部活动套接有位于固定腿(12)与固定板(16)之间的弹簧(18)，且弹簧(18)的上下两端分别与固定腿(12)的底部与固定板(16)的顶部固定连接，所述固定杆(17)靠近圆筒(1)的一端固定连接有助力杆(19)，所述阻力杆(19)的一端与圆杆(11)的一端固定套接，所述推拉杆(14)的底端贯穿并延伸至位于圆筒(1)底部的固定腿(12)的下方且固定套接有契形块(20)，所述圆筒(1)远离左把手(13)一侧的顶部固定安装有右把手(21)，所述右把手(21)的外部活动套接有推拉装置(22)，所述推拉装置(22)靠近圆筒(1)一侧的底部从上至下分别固定连接有支撑杆(23)和下拉装置(24)，所述下拉装置(24)的一端贯穿并延伸至圆筒(1)的内部且固定连接有阻挡装置(25)，所述圆筒(1)一侧的底部固定安装有位于右把手(21)正下方的固定块(26)，所述固定块(26)一侧的中部螺纹套接有螺母(27)，所述固定块(26)的内部活动套接有齿条杆(28)，所述齿条杆(28)的底端贯穿并延伸至固定块(26)的下方且固定连接有限位板(29)，所述齿条杆(28)的外部固定套接有位于固定块(26)与限位板(29)之间的支撑腿(30)，所述支撑腿(30)的底端与限位板(29)的顶部固定连接。
2.根据权利要求1所述的一种农用手持式种子播种机，其特征在于：所述阀门装置(4)包括方杆(41)，所述方杆(41)外部的中部固定套接有方板(42)，所述方杆(41)的外部活动套接有位于方板(42)与漏斗(3)之间的第一拉簧(43)，所述第一拉簧(43)的两端分别与方板(42)的一侧与漏斗(3)的一侧固定连接，所述漏斗(3)一侧中部的内部设有滑孔，所述方杆(41)的一端贯穿并延伸至漏斗(3)上滑孔的内部且固定连接有挡板(44)，所述挡板(44)的外部与漏斗(3)上滑孔的内部滑动连接，所述挡板(44)的宽度值大于漏斗(3)的孔径值。
3.根据权利要求1所述的一种农用手持式种子播种机，其特征在于：所述推拉装置(22)包括套筒(221)，所述套筒(221)活动套接在右把手(21)上，所述套筒(221)靠近圆筒(1)一侧的中部固定安装有圆板(222)，所述圆板(222)靠近圆筒(1)一侧的中部固定连接有第二拉簧(223)，所述第二拉簧(223)活动套接在右把手(21)上，所述第二拉簧(223)的一端与圆筒(1)一侧的顶部固定连接。
4.根据权利要求1所述的一种农用手持式种子播种机，其特征在于：所述下拉装置(24)包括钢丝绳(241)，所述钢丝绳(241)的一端固定连接在圆板(222)一侧的底部，所述钢丝绳(241)的另一端贯穿并延伸至圆筒(1)的内部且与阻挡装置(25)底端的中部固定连接，所述钢丝绳(241)卷绕在滑轮(242)的底部，所述滑轮(242)活动安装在安装杆(243)的一端，所述安装杆(243)的另一端固定安装在圆筒(1)内腔一侧的顶部。
5.根据权利要求1所述的一种农用手持式种子播种机，其特征在于：所述阻挡装置(25)包括固定卡板(251)，所述固定卡板(251)的顶端固定安装在圆筒(1)内腔一侧的顶部，所述固定卡板(251)底端的前后两侧均固定套接有轴承(252)，所述轴承(252)的中部活动套接有活动卡板(253)，所述活动卡板(253)的四角与圆筒(1)的内部活动连接。
6.根据权利要求1所述的一种农用手持式种子播种机，其特征在于：所述圆筒(1)外部的一侧设有位于固定块(26)正上方的刻度尺，所述圆筒(1)的内部设有螺旋滑道，且螺旋滑道的宽度值为圆筒(1)内径值的一半，所述圆筒(1)内部的螺旋滑道的顶端与活动卡板(253)的一侧活动连接。
7.根据权利要求1所述的一种农用手持式种子播种机，其特征在于：所述压杆(7)的顶端与推拉杆(14)的外部不接触，所述压杆(7)靠近推拉杆(14)的一侧与契形块(20)的一侧滑动连接，所述压杆(7)的倾角角度值为45°-60°。
8.根据权利要求1所述的一种农用手持式种子播种机，其特征在于：所述螺母(27)的一端贯穿并延伸至固定块(26)的内部且活动套接有卡块，且卡块的一侧开设有与齿条杆(28)外齿相适配的齿槽，所述齿条杆(28)的外齿与卡块上的齿槽啮合。
9.根据权利要求1所述的一种农用手持式种子播种机，其特征在于：所述固定杆(17)的形状为Y形，且固定杆(17)圆弧槽的一侧与圆筒(1)的外部滑动连接，所述固定杆(17)靠近圆筒(1)一侧前后两端的底部均固定连接有助力杆(19)。
说明书
一种农用手持式种子播种机
技术领域
[0001]本发明涉及农用设备技术领域，具体为一种农用手持式种子播种机。
背景技术
[0002]播种机是指以农作物或种子为播种对象的种植机械，是一种新兴农机设备，代替传统手工操作，具有效率高、省力和播种均匀等特点，播种机有悬挂式谷物播种器、离心式播种器、通用机架播种器和气吸式播种器等多种机型，现有供谷物、中耕作物、牧草或蔬菜用的各种条播机和穴播机都已得到推广使用。
[0003]随着科技的进步发展，各行业也得到了快速的发展，在农业的种植设备中出现了播种机以代替传统的种植工具，然而现有的播种机一般体积较大，携带不方便，不适用于山区的农作环境，也有较轻便的播种机，但是较轻便的播种机不具备对种子的定量功能，同时不能控制种植时种子在土壤中的深浅，为此提出一种农用手持式种子播种机。
发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种农用手持式种子播种机，具备携带方便适用于山区的农作环境、对每次种子种植时进行定量控制和种子种植深浅度可控制等优点，解决了现有的播种机一般体积较大，携带不方便，不适用于山区的农作环境，也有较轻便的播种机，但是较轻便的播种机不具备对种子的定量功能，同时不能控制种植时种子在土壤中的深浅的问题。
[0006](二)技术方案
[0007]为实现上述携带方便适用于山区的农作环境、对每次种子种植时进行定量控制和种子种植深浅度可控制的目的，本发明提供如下技术方案：一种农用手持式种子播种机，包括圆筒，所述圆筒的顶部螺纹套接有定量接筒，所述定量接筒的顶部螺纹套接有漏斗，所述漏斗一侧的中部固定安装有阀门装置，所述圆筒底部的一侧固定连接有固定夹头，所述圆筒底部的另一侧铰接有活动尖头，所述活动尖头的一侧与固定尖头的一侧活动连接，所述活动尖头远离固定尖头一侧的中部固定安装有压杆，所述压杆靠近圆筒一侧的顶端固定连接有压簧，所述压簧的一端固定连接在圆筒上，所述活动尖头正反面的顶部均固定安装有固定滑块，所述固定滑块的正面滑动连接有活动滑块，所述活动滑块正面的中部活动套接有圆杆，所述圆筒一侧的上下两端均固定安装有位于阀门装置正下方的固定腿，且固定腿的数量为两个，所述圆筒一侧的顶部固定安装有左把手，且左把手位于固定腿的正上方，两个所述固定腿的内部均活动套接有推拉杆，所述推拉杆的顶端贯穿并延伸至位于圆筒顶部固定腿的上方且固定套接有手拉杆，所述手拉杆的顶部与左把手的底部活动连接，所述推拉杆的外部从上至下分别固定套接有位于两个固定腿之间的固定板和固定杆，所述推拉杆的外部活动套接有位于固定腿与固定板之间的弹簧，且弹簧的上下两端分别与固定腿的底部与固定板的顶部固定连接，所述固定杆靠近圆筒的一端固定连接有助力杆，所述阻力杆的一端与圆杆的一端固定套接，所述推拉杆的底端贯穿并延伸至位于圆筒底部的固定腿的下方且固定套接有契形块，所述圆筒远离左把手一侧的顶部固定安装有右把手，所述右把手的外部活动套接有推拉装置，所述推拉装置靠近圆筒一侧的底部从上至下分别固定连接有支撑杆和下拉装置，所述下拉装置的一端贯穿并延伸至圆筒的内部且固定连接有阻挡装置，所述圆筒一侧的底部固定安装有位于右把手正下方的固定块，所述固定块一侧的中部螺纹套接有螺母，所述固定块的内部活动套接有齿条杆，所述齿条杆的底端贯穿并延伸至固定块的下方且固定连接有限位板，所述齿条杆的外部固定套接有位于固定块与限位板之间的支撑腿，所述支撑腿的底端与限位板的顶部固定连接。

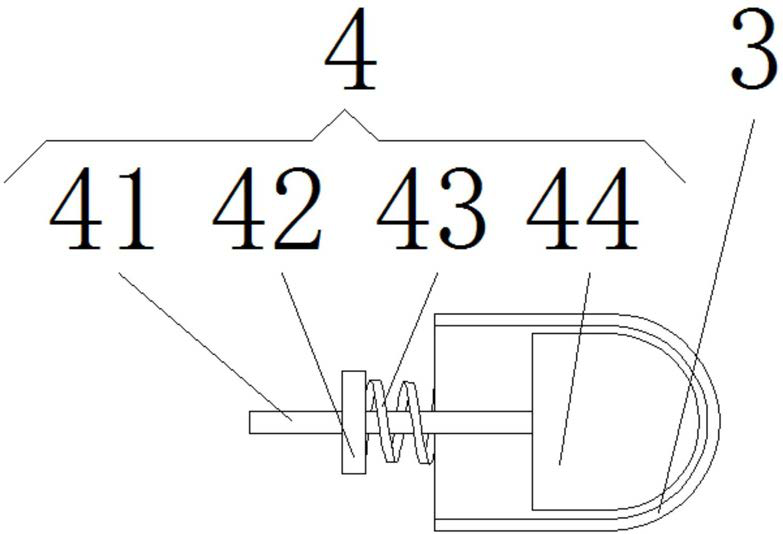

[0008]优选的，所述阀门装置包括方杆，所述方杆外部的中部固定套接有方板，所述方杆的外部活动套接有位于方板与漏斗之间的第一拉簧，所述第一拉簧的两端分别与方板的一侧与漏斗的一侧固定连接，所述漏斗一侧中部的内部设有滑孔，所述方杆的一端贯穿并延伸至漏斗上滑孔的内部且固定连接有挡板，所述挡板的外部与漏斗上滑孔的内部滑动连接，所述挡板的宽度值大于漏斗的孔径值。
[0009]优选的，所述推拉装置包括套筒，所述套筒活动套接在右把手上，所述套筒靠近圆筒一侧的中部固定安装有圆板，所述圆板靠近圆筒一侧的中部固定连接有第二拉簧，所述第二拉簧活动套接在右把手上，所述第二拉簧的一端与圆筒一侧的顶部固定连接。
[0010]优选的，所述下拉装置包括钢丝绳，所述钢丝绳的一端固定连接在圆板一侧的底部，所述钢丝绳的另一端贯穿并延伸至圆筒的内部且与阻挡装置底端的中部固定连接，所述钢丝绳卷绕在滑轮的底部，所述滑轮活动安装在安装杆的一端，所述安装杆的另一端固定安装在圆筒内腔一侧的顶部。
[0011]优选的，所述阻挡装置包括固定卡板，所述固定卡板的顶端固定安装在圆筒内腔一侧的顶部，所述固定卡板底端的前后两侧均固定套接有轴承，所述轴承的中部活动套接有活动卡板，所述活动卡板的四角与圆筒的内部活动连接。
[0012]优选的，所述圆筒外部的一侧设有位于固定块正上方的刻度尺，所述圆筒的内部设有螺旋滑道，且螺旋滑道的宽度值为圆筒内径值的一半，所述圆筒内部的螺旋滑道的顶端与活动卡板的一侧活动连接。
[0013]优选的，所述压杆的顶端与推拉杆的外部不接触，所述压杆靠近推拉杆的一侧与契形块的一侧滑动连接，所述压杆的倾角角度值为45°-60°。

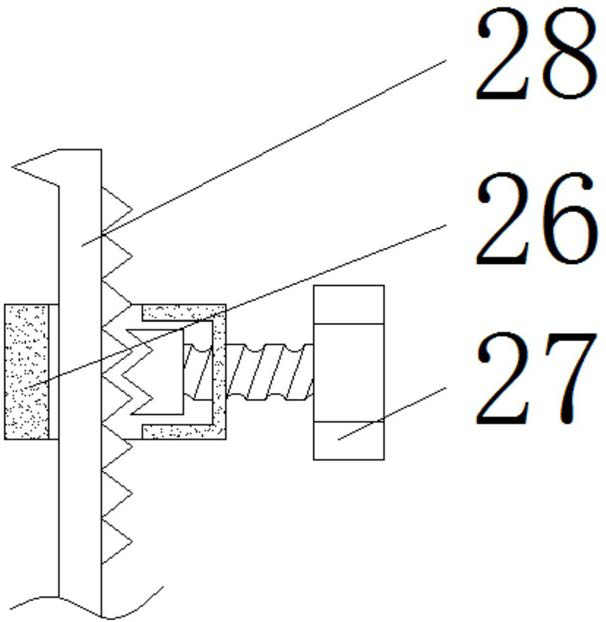

[0014]优选的，所述螺母的一端贯穿并延伸至固定块的内部且活动套接有卡块，且卡块的一侧开设有与齿条杆外齿相适配的齿槽，所述齿条杆的外齿与卡块上的齿槽啮合。

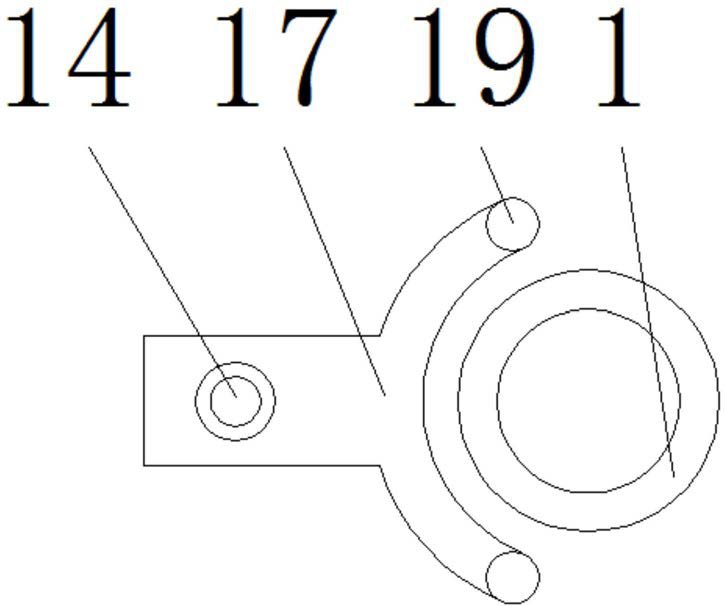

[0015]优选的，所述固定杆的形状为Y形，且固定杆圆弧槽的一侧与圆筒的外部滑动连接，所述固定杆靠近圆筒一侧前后两端的底部均固定连接有助力杆。
[0016](三)有益效果
[0017]与现有技术相比，本发明提供了一种农用手持式种子播种机，具备以下有益效果：
[0018]1、该农用手持式种子播种机，通过将播种机设为圆筒形状，在圆筒上安装把手，便于携带，再在播种机圆筒的内部设置螺旋滑道，防止种子直接下落的速度过快使种子遭到损坏，从而提高了农用手持式种子播种机的实用性。
[0019]2、该农用手持式种子播种机，通过在圆筒的顶部螺纹套接定量接筒，在定量接筒的顶部螺纹套结漏斗，根据播种的种子大小针对性的增加定量接筒的数量，在漏斗上设置阀门装置，在圆筒内腔的顶部设置阻挡装置，以便于对每次播种的种子进行定量计量，从而实现了农用手持式种子播种机的定量控制功能。

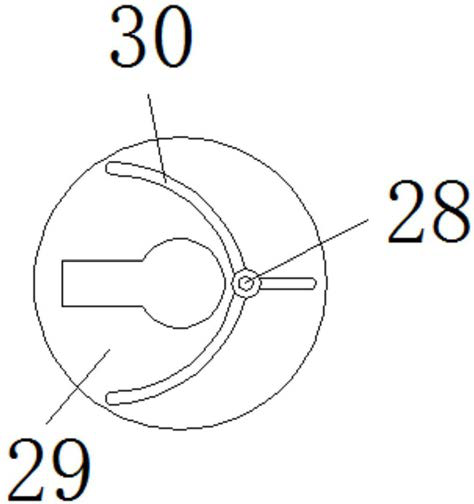

[0020]3、该农用手持式种子播种机，通过在圆筒外部的一侧分别设置上刻度尺与固定块，在固定块上分别安装螺母与齿条杆，在固定块的内部设置卡块，在齿条杆的底部安装限位板，再通过支撑腿增加齿条杆与限位板之间的稳定性，利用限位板控制每次种子种植时的深浅度，从而实现了农用手持式种子播种机种植深浅度的控制功能。
附图说明
[0021]图1为本发明结构示意图；
[0027]图中：1圆筒、2定量接筒、3漏斗、4阀门装置、41方杆、42方板、43第一拉簧、44挡板、5固定尖头、6活动尖头、7压杆、8压簧、9固定滑块、10活动滑块、11圆杆、12固定腿、13左把手、14推拉杆、15手拉杆、16固定板、17固定杆、18弹簧、19助力杆、20契形块、21右把手、22推拉装置、221套筒、222圆板、223第二拉簧、23支撑杆、24下拉装置、241钢丝绳、242滑轮、243安装杆、25阻挡装置、251固定卡板、252轴承、253活动卡板、26固定块、27螺母、28齿条杆、29限位板、30支撑腿。
具体实施方式
[0028]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0029]请参阅图1-6，本发明提供一种技术方案，一种农用手持式种子播种机，包括圆筒1，圆筒1外部的一侧设有位于固定块26正上方的刻度尺，圆筒1的内部设有螺旋滑道，且螺旋滑道的宽度值为圆筒1内径值的一半，圆筒1内部的螺旋滑道的顶端与活动卡板253的一侧活动连接，防止了阻挡装置25上的种子进入圆筒1后直接下落造成种子的损伤，同时便于准确控制限位板29的高度，以适用于不同种子种植时的深浅度的要求，从而提高了农用手持式种子播种机的实用性和实现了种植深浅度的控制功能，圆筒1的顶部螺纹套接有定量接筒2，定量接筒2的顶部螺纹套接有漏斗3，漏斗3一侧的中部固定安装有阀门装置4，阀门装置4包括方杆41，方杆41外部的中部固定套接有方板42，方杆41的外部活动套接有位于方板42与漏斗3之间的第一拉簧43，第一拉簧43的两端分别与方板42的一侧与漏斗3的一侧固定连接，漏斗3一侧中部的内部设有滑孔，方杆41的一端贯穿并延伸至漏斗3上滑孔的内部且固定连接有挡板44，挡板44的外部与漏斗3上滑孔的内部滑动连接，挡板44的宽度值大于漏斗3的孔径值，保证了挡板44可以阻挡漏斗3内的种子下落，同时利用第一拉簧43可以使阀门装置4自动关闭，以便实现截流的作用，使农用手持式种子播种机实现定量计量的功能，圆筒1底部的一侧固定连接有固定夹头5，圆筒1底部的另一侧铰接有活动尖头6，活动尖头6的一侧与固定尖头5的一侧活动连接，活动尖头6远离固定尖头5一侧的中部固定安装有压杆7，压杆7的顶端与推拉杆14的外部不接触，压杆7靠近推拉杆14的一侧与契形块20的一侧滑动连接，压杆7的倾角角度值为45°-60°，通过利用契形块20向上运动时挤压压杆7，使压杆7带动活动尖头6运动，打开固定尖头5与活动尖头6便于种子落入土壤，从而提高了农用手持式种子播种机的实用性，压杆7靠近圆筒1一侧的顶端固定连接有压簧8，压簧8的一端固定连接在圆筒1上，活动尖头6正反面的顶部均固定安装有固定滑块9，固定滑块9的正面滑动连接有活动滑块10，活动滑块10正面的中部活动套接有圆杆11，圆筒1一侧的上下两端均固定安装有位于阀门装置4正下方的固定腿12，且固定腿12的数量为两个，圆筒1一侧的顶部固定安装有左把手13，且左把手13位于固定腿12的正上方，两个固定腿12的内部均活动套接有推拉杆14，推拉杆14的顶端贯穿并延伸至位于圆筒1顶部固定腿12的上方且固定套接有手拉杆15，手拉杆15的顶部与左把手13的底部活动连接，推拉杆14的外部从上至下分别固定套接有位于两个固定腿12之间的固定板16和固定杆17，固定杆17的形状为Y形，且固定杆17圆弧槽的一侧与圆筒1的外部滑动连接，固定杆17靠近圆筒1一侧前后两端的底部均固定连接有助力杆19，利用Y形的固定杆17带动两个阻力杆19，增加了活动尖头6开合的稳定性，同时将固定杆17与圆筒1接触保证了固定杆17运动时的稳定性，从而提高了农用手持式种子播种机的稳定性和实用性，推拉杆14的外部活动套接有位于固定腿12与固定板16之间的弹簧18，且弹簧18的上下两端分别与固定腿12的底部与固定板16的顶部固定连接，固定杆17靠近圆筒1的一端固定连接有助力杆19，所述阻力杆19的一端与圆杆11的一端固定套接，推拉杆14的底端贯穿并延伸至位于圆筒1底部的固定腿12的下方且固定套接有契形块20，圆筒1远离左把手13一侧的顶部固定安装有右把手21，右把手21的外部活动套接有推拉装置22，推拉装置22包括套筒221，套筒221活动套接在右把手21上，套筒221靠近圆筒1一侧的中部固定安装有圆板222，圆板222靠近圆筒1一侧的中部固定连接有第二拉簧223，第二拉簧223活动套接在右把手21上，第二拉簧223的一端与圆筒1一侧的顶部固定连接，利用推拉装置22便于控制圆筒1内部的阻挡装置25的开合，便于控制圆筒1内部种子的数量，从而实现了农用手持式种子播种机实现定量计量的功能，推拉装置22靠近圆筒1一侧的底部从上至下分别固定连接有支撑杆23和下拉装置24，下拉装置24包括钢丝绳241，钢丝绳241的一端固定连接在圆板222一侧的底部，钢丝绳241的另一端贯穿并延伸至圆筒1的内部且与阻挡装置25底端的中部固定连接，钢丝绳241卷绕在滑轮242的底部，滑轮242活动安装在安装杆243的一端，安装杆243的另一端固定安装在圆筒1内腔一侧的顶部，利用下拉装置24便于打开阻挡装置25，使进行定量后的种子进入圆筒1的内部，从而提高了农用手持式种子播种机的实用性，下拉装置24的一端贯穿并延伸至圆筒1的内部且固定连接有阻挡装置25，阻挡装置25包括固定卡板251，固定卡板251的顶端固定安装在圆筒1内腔一侧的顶部，固定卡板251底端的前后两侧均固定套接有轴承252，轴承252的中部活动套接有活动卡板253，活动卡板253的四角与圆筒1的内部活动连接，保证了阻挡装置25可以完全阻挡住种子，避免部分种子从缝隙下落至圆筒1的内部，造成定量的结果不精确，从而提高了农用手持式种子播种机的实用性，圆筒1一侧的底部固定安装有位于右把手21正下方的固定块26，固定块26一侧的中部螺纹套接有螺母27，螺母27的一端贯穿并延伸至固定块26的内部且活动套接有卡块，且卡块的一侧开设有与齿条杆28外齿相适配的齿槽，齿条杆28的外齿与卡块上的齿槽啮合，利用卡块与齿条杆28之间相互啮合，增加了种植时齿条杆28的稳定性，避免了种植时齿条杆28与限位板29向上滑动，造成种植时的深浅度出现偏差，从而提高了农用手持式种子播种机的实用性和稳定性，固定块26的内部活动套接有齿条杆28，齿条杆28的底端贯穿并延伸至固定块26的下方且固定连接有限位板29，齿条杆28的外部固定套接有位于固定块26与限位板29之间的支撑腿30，支撑腿30的底端与限位板29的顶部固定连接。
[0030]工作时，首先根据种植种子的种类，加上相应数量的定量接筒2，并通过拧动螺母27调节限位板29的高度，然后向漏斗3内加入种子，打开阀门装置4使种子下落至阻挡装置25上，将固定尖头5与活动尖头6插入土壤中，拉动推拉装置22，推拉装置22带动下拉装置24打开阻挡装置25，让种子沿着圆筒1内部的螺旋滑道滑落至固定尖头5与活动尖头6之间，双手同时向上提动左把手13与右把手21，并同时上拉手拉杆15，手拉杆15带动推拉杆14及契形块20向上运动，契形块20挤压压杆7，使固定尖头5与活动尖头6打开，让种子落入土壤内，即可。
[0031]综上所述，该农用手持式种子播种机，通过将播种机设为圆筒1形状，在圆筒1上安装把手，便于携带，再在播种机圆筒1的内部设置螺旋滑道，防止种子直接下落的速度过快使种子遭到损坏，从而提高了农用手持式种子播种机的实用性，通过在圆筒1的顶部螺纹套接定量接筒2，在定量接筒2的顶部螺纹套结漏斗3，根据播种的种子大小针对性的增加定量接筒2的数量，在漏斗3上设置阀门装置4，在圆筒1内腔的顶部设置阻挡装置25，以便于对每次播种的种子进行定量计量，从而实现了农用手持式种子播种机的定量控制功能，通过在圆筒1外部的一侧分别设置上刻度尺与固定块26，在固定块26上分别安装螺母27与齿条杆28，在固定块26的内部设置卡块，在齿条杆28的底部安装限位板29，再通过支撑腿30增加齿条杆28与限位板29之间的稳定性，利用限位板29控制每次种子种植时的深浅度，从而实现了农用手持式种子播种机种植深浅度的控制功能；解决了现有的播种机一般体积较大，携带不方便，不适用于山区的农作环境，也有较轻便的播种机，但是较轻便的播种机不具备对种子的定量功能，同时不能控制种植时种子在土壤中的深浅的问题。
[0032]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
[0033]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
