权利要求书

1.一种农业用玉米根茎挖取粉碎再处理装置，包括启动箱（1），启动箱（1）内部安装固定板（7），固定板（7）左侧中部通过轴承（18）安装粗轴（8），其特征在于，粗轴（8）下端中部安装从动齿轮（9），从动齿轮（9）右端啮合有主动齿轮（10），主动齿轮（10）上端连接有主动轴（20），主动轴（20）连接有主电机（11）的输出轴，所述粗轴（8）下端穿过启动箱（1）连接有挖取筒（2），所述粗轴（8）内部设有穿孔（19），穿孔（19）内部设有从动轴（12），从动轴（12）上端穿过固定板（7）连接有副电机（6），从动轴（12）下端穿过挖取筒（2）上端中部并且通过设在从动轴（12）下端中部的螺纹部（13）连接有推板（15），推板（15）外侧设有导向条（22），挖取筒（2）内壁设有与导向条（22）相互配合的导向槽（21）。

2.根据权利要求1所述的一种农业用玉米根茎挖取粉碎再处理装置，其特征在于，所述启动箱（1）上端两侧安装固定筒（3），固定筒（3）上端通过固定螺栓（5）可拆卸式连接有控制柱（4），控制柱（4）中部设有防滑套。

3.根据权利要求1所述的一种农业用玉米根茎挖取粉碎再处理装置，其特征在于，所述挖取筒（2）外壁设有若干粉碎齿（17），内壁下端设有若干粉碎片（16）。

4.根据权利要求1所述的一种农业用玉米根茎挖取粉碎再处理装置，其特征在于，所述螺纹部（13）上下两侧的从动轴（12）中部安装挡块（14）。

5.根据权利要求1所述的一种农业用玉米根茎挖取粉碎再处理装置，其特征在于，所述副电机（6）为双转向步进电机。

6.根据权利要求1或5所述的一种农业用玉米根茎挖取粉碎再处理装置，其特征在于，所述主电机（11）和副电机（6）均固定在固定板（7）上。

7.根据权利要求1所述的一种农业用玉米根茎挖取粉碎再处理装置，其特征在于，所述推板（15）内部设有与螺纹部（13）相互配合的内螺纹孔（23）。

8.根据权利要求2所述的一种农业用玉米根茎挖取粉碎再处理装置，其特征在于，所述固定筒（3）上设有与控制柱（4）相互配合的固定孔。

9.根据权利要求1或3所述的一种农业用玉米根茎挖取粉碎再处理装置，其特征在于，所述挖取筒（2）底端为锥体结构。

10.根据权利要求6所述的一种农业用玉米根茎挖取粉碎再处理装置，其特征在于，所述主电机（11）和副电机（6）通过控制开关电性连接有电源装置。

说明书

一种农业用玉米根茎挖取粉碎再处理装置

技术领域

[0001]本发明涉及农业设备技术领域，具体是一种农业用玉米根茎挖取粉碎再处理装置。

背景技术

[0002]玉米是禾本科的一年生草本植物。又名苞谷、苞米棒子、玉蜀黍、珍珠米等。原产于中美洲和南美洲，它是世界重要的粮食作物，广泛分布于美国、中国、巴西和其他国家。

[0003]玉米与传统的水稻、小麦等粮食作物相比，玉米具有很强的耐旱性、耐寒性、耐贫瘠性以及极好的环境适应性。玉米的营养价值较高，是优良的粮食作物。作为中国的高产粮食作物，玉米是畜牧业、养殖业、水产养殖业等的重要饲料来源，也是食品、医疗卫生、轻工业、化工业等的不可或缺的原料之一。由于玉米资源极为丰富、廉价且易于获得，它们还具有许多生物活性，如抗氧化、抗肿瘤、降血糖、提高免疫力和抑菌杀菌等，其具有广阔的开发及应用前景。

[0004]农业是我们并不陌生的行业，简而言之就是种植农作物，生产农作物，在农业种植中用到的机械设备很多，如浇灌、施肥、播种、开沟等，都需要用到相关的设备，而玉米在完成果实摘取后，需要将玉米秆进行收割，一些根茎会留在土壤中需要进行挖取。中国专利（公告号：CN209861498U）公开了一种易于携带的玉米根茎挖取装置，包括底板、连接板、固定槽和液压缸，所述底板的后侧连接有固定板，且固定板的上方设置有连接座，并且连接座通过通槽与固定板相连接，所述通槽开设于固定板的内壁上，所述连接板的顶部与连接座相连接，且连接板的底部安装有挖铲，所述底板的下方左右两侧均设置有支撑柱，且支撑柱的顶部设置有限位板，虽然该装置在一定程度上可以实现对玉米根茎的挖取，但是在实际操作中并不能去挖取到的玉米根茎进行再处理，并且操作也十分不便，因此，仍然需要进一步的改进。

发明内容

[0005]本发明的目的在于提供一种农业用玉米根茎挖取粉碎再处理装置，以解决上述背景技术中提出的问题。

[0006]为实现上述目的，本发明提供如下技术方案：一种农业用玉米根茎挖取粉碎再处理装置，包括启动箱，启动箱内部安装固定板，固定板左侧中部通过轴承安装粗轴，粗轴下端中部安装从动齿轮，从动齿轮右端啮合有主动齿轮，主动齿轮上端连接有主动轴，主动轴连接有主电机的输出轴，所述粗轴下端穿过启动箱连接有挖取筒，所述粗轴内部设有穿孔，穿孔内部设有从动轴，从动轴上端穿过固定板连接有副电机，从动轴下端穿过挖取筒上端中部并且通过设在从动轴下端中部的螺纹部连接有推板，推板外侧设有导向条，挖取筒内壁设有与导向条相互配合的导向槽。

[0007]作为本发明进一步的方案：所述启动箱上端两侧安装固定筒，固定筒上端通过固定螺栓可拆卸式连接有控制柱，控制柱中部设有防滑套。

[0008]作为本发明进一步的方案：所述挖取筒外壁设有若干粉碎齿，内壁下端设有若干粉碎片。

[0009]作为本发明进一步的方案：所述螺纹部上下两侧的从动轴中部安装挡块。

[0010]作为本发明进一步的方案：所述副电机为双转向步进电机。

[0011]作为本发明进一步的方案：所述主电机和副电机均固定在固定板上。

[0012]作为本发明进一步的方案：所述推板内部设有与螺纹部相互配合的内螺纹孔。

[0013]作为本发明进一步的方案：所述固定筒上设有与控制柱相互配合的固定孔。

[0014]作为本发明进一步的方案：所述挖取筒底端为锥体结构。

[0015]作为本发明再进一步的方案：所述主电机和副电机通过控制开关电性连接有电源装置。

[0016]与现有技术相比，本发明的有益效果是：所述一种农业用玉米根茎挖取粉碎再处理装置，结构合理，设计新颖，通过设有的粗轴和从动轴的相互配合，使得挖取筒可以将玉米根茎挖取上来，然后进行粉碎后再次抛洒在农田里，实现了玉米根茎的挖取粉碎再利用，并且操作也十分方便，实用性强，可靠性高。

附图说明

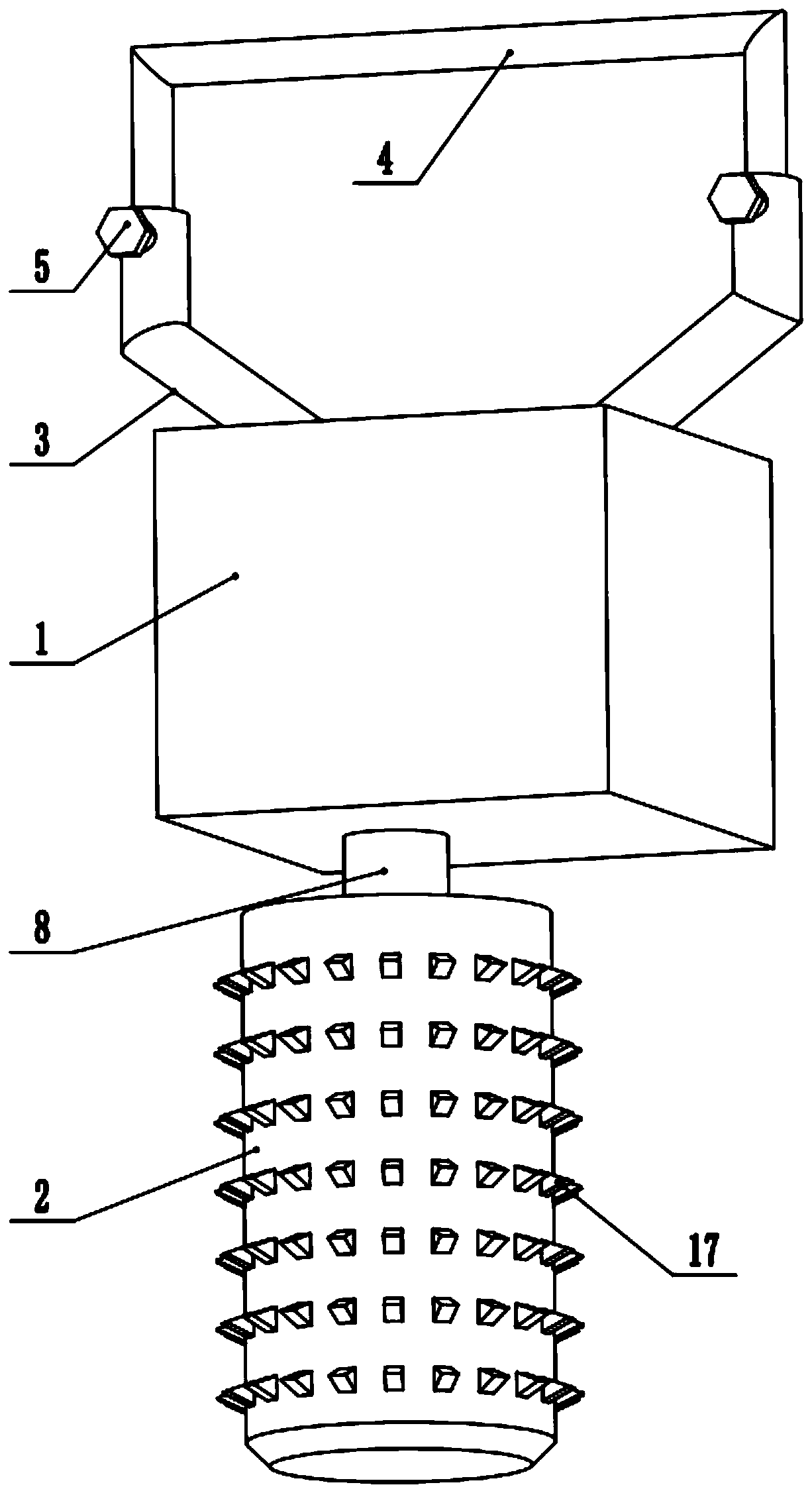

[0017]图1为一种农业用玉米根茎挖取粉碎再处理装置的结构示意图。

[0018]图2为一种农业用玉米根茎挖取粉碎再处理装置的外部的结构示意图。

[0019]图3为一种农业用玉米根茎挖取粉碎再处理装置的内部的结构示意图。

[0020]图4为图3中A-A的剖视结构示意图。

[0021]图中：1-启动箱、2-挖取筒、3-固定筒、4-控制柱、5-固定螺栓、6-副电机、7-固定板、8-粗轴、9-从动齿轮、10-主动齿轮、11-主电机、12-从动轴、13-螺纹部、14-挡块、15-推板、16-粉碎片、17-粉碎齿、18-轴承、19-通孔、20-主动轴、21-导向槽、22-导向条、23-内螺纹孔。

具体实施方式

[0022]需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

[0023]在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

[0024]在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

[0025]下面将参考附图并结合实施例来详细说明本发明。

[0026]实施例1参阅图1～4，本发明实施例中，一种农业用玉米根茎挖取粉碎再处理装置，包括启动箱1，启动箱1内部安装一系列动力部件，所述启动箱1上端两侧安装固定筒3，所述固定筒3上设有与控制柱4相互配合的固定孔，进而使得固定螺栓5插入到固定孔内部后，使得控制柱4可以在固定筒3内部进行固定，固定筒3上端通过固定螺栓5可拆卸式连接有控制柱4，进而可以使得控制柱4可以沿着固定筒3内部进行上下移动，实现了两者之间距离的调节，控制柱4中部设有防滑套，使得工作人员可以更好的握持住控制柱4，进而实现对整个处理装置的控制，启动箱1内部安装固定板7，固定板7左侧中部通过轴承18安装粗轴8，所述粗轴8可以通过轴承18的作用沿着固定板7进行转动，粗轴8下端中部安装从动齿轮9，从动齿轮9右端啮合有主动齿轮10，主动齿轮10上端连接有主动轴20，进而使得主动轴20转动过程中，可以使得主动齿轮10以及从动齿轮9进行转动，主动轴20连接有主电机11的输出轴，所述主电机11带动主动轴20进行转动，所述主电机11和副电机6均固定在固定板7上，用于实现对两个电机的固定，所述粗轴8下端穿过启动箱1连接有挖取筒2，所述粗轴8内部设有穿孔19，用于对粗轴8进行让位，穿孔19内部设有从动轴12，从动轴12上端穿过固定板7连接有副电机6，所述副电机6用于带动从动轴12进行转动，所述副电机6为双转向步进电机，进而使得从动轴12可以双方向进行转动，从动轴12下端穿过挖取筒2上端中部并且通过设在从动轴12下端中部的螺纹部13连接有推板15，所述螺纹部13与内螺纹孔23进行配合，可以将从动轴12的旋转运动转化为推板15的上下直线运动，所述挖取筒2底端为锥体结构，可以使得挖取筒2更好的导入到农田上，进而将玉米根茎进行挖取，所述螺纹部13上下两侧的从动轴12中部安装挡块14，用于对推板15在从动轴12上的上下运动距离进行限位，避免其滑脱出从动轴12，所述推板15内部设有与螺纹部13相互配合的内螺纹孔23，推板15外侧设有导向条22，挖取筒2内壁设有与导向条22相互配合的导向槽21，通过设置导向条22以及导向槽21，使得推板15在运动过程中不会发生水平位置移动，而在导向条22以及导向槽21的限位导向作用下，只进行上下移动，所述主电机11和副电机6通过控制开关电性连接有电源装置，进而通过控制开关可以对主电机11以及副电机6进行控制，实现其启动或者断电或者正向反向操作。

[0027]实施例2本发明的另外一种实施例中，该实施例与上述实施例的区别之处在于，所述挖取筒2外壁设有若干粉碎齿17，设置粉碎齿17使得挖取筒2可以更好的插入到泥土中，增加玉米根茎的掘进深度，内壁下端设有若干粉碎片16，设置粉碎片16可以对导入到挖取筒1内部的根茎进行一定程度的粉碎，以增加埋入农田土壤内部的效果。

[0028]本发明，工作时，工作人员握住控制柱4，然后调节控制柱4以及固定筒3之间的距离，使得整个工作人员可以更好的将挖取筒2放在农田上，之后启动主电机11，使得粗轴8带动挖取筒2进行转动，于此同时，工作人员给控制柱4施加向下压力，使得正在旋转的挖取筒2可以插入到泥土中，进而将泥土中的玉米根茎导入到挖取筒2内部，并且在粉碎片作用下进行粉碎，待挖取筒2插入到最深处后，则停止主电机11，使得副电机6带动，使得从动轴12转动，进而使得推板15下移，将挖取筒1内部的泥土以及玉米根茎重新回推到原本挖出的坑洞中，也提供下一次植物生长的养分，操作简单方便。本发明，结构合理，设计新颖，通过设有的粗轴8和从动轴12的相互配合，使得挖取筒2可以将玉米根茎挖取上来，然后进行粉碎后再次抛洒在农田里，实现了玉米根茎的挖取粉碎再利用，并且操作也十分方便，实用性强，可靠性高。

[0029]以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
