本发明属于农业机械技术领域，尤其是一种农业机械用清洗装置，包括蓄水箱体和两个第一支撑板，两个所述第一支撑板通过螺栓安装在蓄水箱体顶部的两端外壁，所述蓄水箱体顶部两端的外壁均开设有第一开口，且第一开口两端的内壁均开设有第一凹槽，第一凹槽的内壁均固定安装有第二电动导轨，第二电动导轨外壁的一侧滑动连接有第二电动滑块。本发明中，该农业机械用清洗装置，通过在蓄水箱体的两侧均设置有传送带，可以由传送带来带动农业机械进行移动，进而方便了将需要清洗的农业机械移动到蓄水箱体上，也方便了将清洗完成后的农业机械从蓄水箱体上移下，不需要人工搬运，节省了人力，提高了装置使用的便捷性。
权利要求书
1.一种农业机械用清洗装置，包括蓄水箱体（2）和两个第一支撑板（4），其特征在于，两个所述第一支撑板（4）通过螺栓安装在蓄水箱体（2）顶部的两端外壁，所述蓄水箱体（2）顶部两端的外壁均开设有第一开口，且第一开口两端的内壁均开设有第一凹槽，第一凹槽的内壁均固定安装有第二电动导轨（22），第二电动导轨（22）外壁的一侧滑动连接有第二电动滑块，相邻两个第二电动滑块之间通过发条连接有同一个转动杆（21），转动杆（21）圆周顶部的外壁固定安装有第一夹板（11），转动杆（21）圆周一侧的外壁固定安装有第二夹板（13），第二夹板（13）和第一夹板（11）成直角设置，所述第二电动导轨（22）外壁的中部滑动连接有第三电动滑块，且相邻两个第三电动滑块之间固定安装有同一个第三夹板（23），第三夹板的一侧外壁和第二夹板（13）的顶部外壁均固定安装有等距离设置的橡胶垫（12）。
2.根据权利要求1所述的一种农业机械用清洗装置，其特征在于，所述蓄水箱体（2）一端的中部外壁开设有第二开口，且第二开口的内壁插接有过滤网板，过滤网板一端的外壁固定安装有密封板（1），密封板（1）一端的两侧外壁均通过铰链连接有抽拉把手（3）。
3.根据权利要求1所述的一种农业机械用清洗装置，其特征在于，所述蓄水箱体（2）一端一侧的底部外壁固定安装有排水管，且排水管的内壁固定安装有排水阀门。
4.根据权利要求1所述的一种农业机械用清洗装置，其特征在于，所述蓄水箱体（2）两侧的两端外壁均固定安装有第二支撑板（15），且位于同一侧的两个第二支撑板（15）之间固定安装有同一个传送带（14）。
5.根据权利要求1所述的一种农业机械用清洗装置，其特征在于，两个所述第一支撑板（4）一端的顶部外壁均开设有第三开口，且两个第三开口的内壁均固定安装有竖直设置的第一电动导轨（5）。
6.根据权利要求5所述的一种农业机械用清洗装置，其特征在于，两个所述第一电动导轨（5）相邻一端的外壁均滑动连接有第一电动滑块（16），且两个第一电动滑块（16）相邻一端的外壁均固定安装有第三支撑板（17）。
7.根据权利要求6所述的一种农业机械用清洗装置，其特征在于，其中一个所述第三支撑板（17）一端的外壁固定安装有转动电机（20），且转动电机（20）的输出轴固定安装有转动辊（18），转动辊（18）的圆周外壁固定安装有等距离设置毛条（19）。
8.根据权利要求1所述的一种农业机械用清洗装置，其特征在于，两个所述第一支撑板（4）的顶部外壁固定安装有同一个支撑顶板（6），所述支撑顶板（6）底部两侧外壁均固定安装有分水管（10），且两个分水管（10）的底部外壁均固定安装有等距离设置的高压喷头（28）。
9.根据权利要求8所述的一种农业机械用清洗装置，其特征在于，所述支撑顶板（6）顶部的中央外壁固定安装有储液箱体（7），且储液箱体（7）底部的外壁固定安装有导液管（24），导液管（24）的底部外壁固定安装有弧形分液管（26），弧形分液管（26）的底部的两侧外壁均固定安装有等距离设置的喷液头（27），所述导液管（24）的一侧外壁固定安装有抽液泵（25），所述储液箱体（7）顶部一端的外壁固定安装有进液管（9），且进液管（9）的圆周顶部外壁通过螺纹连接有进液管盖（8）。
10.根据权利要求8所述的一种农业机械用清洗装置，其特征在于，所述支撑顶板（6）顶部一侧的两端外壁均固定安装有支撑杆（30），且两个支撑杆（30）的顶部外壁固定安装有同一个太阳能电池板（29）。
说明书
一种农业机械用清洗装置
技术领域
[0001]本发明涉及农业机械技术领域，尤其涉及一种农业机械用清洗装置。
背景技术
[0002]农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初加工和处理过程中所使用的各种机械。农业机械包括农用动力机械、农田建设机械、土壤耕作机械、种植和施肥机械、植物保护机械、农田排灌机械、作物收获机械、农产品加工机械、畜牧业机械和农业运输机械等。
[0003]农业机器，如各种水泵在使用过后都需要对其进行清洗，在此会用到一种清洗装置，现有的农业机械清洗装置在使用的过程中都需要将农业机械搬运到清洗台上，人工的搬运不仅会消耗大量人力，同时还存在危险，因此需要设计一种农业机械用清洗装置来解决上述问题。
发明内容
[0004]本发明提出的一种农业机械用清洗装置，包括蓄水箱体和两个第一支撑板，两个所述第一支撑板通过螺栓安装在蓄水箱体顶部的两端外壁，所述蓄水箱体顶部两端的外壁均开设有第一开口，且第一开口两端的内壁均开设有第一凹槽，第一凹槽的内壁均固定安装有第二电动导轨，第二电动导轨外壁的一侧滑动连接有第二电动滑块，相邻两个第二电动滑块之间通过发条连接有同一个转动杆，转动杆圆周顶部的外壁固定安装有第一夹板，转动杆圆周一侧的外壁固定安装有第二夹板，第二夹板和第一夹板成直角设置，所述第二电动导轨外壁的中部滑动连接有第三电动滑块，且相邻两个第三电动滑块之间固定安装有同一个第三夹板，第三夹板的一侧外壁和第二夹板的顶部外壁均固定安装有等距离设置的橡胶垫。
[0005]优选地，所述蓄水箱体一端的中部外壁开设有第二开口，且第二开口的内壁插接有过滤网板，过滤网板一端的外壁固定安装有密封板，密封板一端的两侧外壁均通过铰链连接有抽拉把手。
[0006]优选地，所述蓄水箱体一端一侧的底部外壁固定安装有排水管，且排水管的内壁固定安装有排水阀门。
[0007]优选地，所述蓄水箱体两侧的两端外壁均固定安装有第二支撑板，且位于同一侧的两个第二支撑板之间固定安装有同一个传送带。
[0008]优选地，两个所述第一支撑板一端的顶部外壁均开设有第三开口，且两个第三开口的内壁均固定安装有竖直设置的第一电动导轨。
[0009]优选地，两个所述第一电动导轨相邻一端的外壁均滑动连接有第一电动滑块，且两个第一电动滑块相邻一端的外壁均固定安装有第三支撑板。
[0010]优选地，其中一个所述第三支撑板一端的外壁固定安装有转动电机，且转动电机的输出轴固定安装有转动辊，转动辊的圆周外壁固定安装有等距离设置毛条。
[0011]优选地，两个所述第一支撑板的顶部外壁固定安装有同一个支撑顶板，所述支撑顶板底部两侧外壁均固定安装有分水管，且两个分水管的底部外壁均固定安装有等距离设置的高压喷头。
[0012]优选地，所述支撑顶板顶部的中央外壁固定安装有储液箱体，且储液箱体底部的外壁固定安装有导液管，导液管的底部外壁固定安装有弧形分液管，弧形分液管的底部的两侧外壁均固定安装有等距离设置的喷液头，所述导液管的一侧外壁固定安装有抽液泵，所述储液箱体顶部一端的外壁固定安装有进液管，且进液管的圆周顶部外壁通过螺纹连接有进液管盖。
[0013]优选地，所述支撑顶板顶部一侧的两端外壁均固定安装有支撑杆，且两个支撑杆的顶部外壁固定安装有同一个太阳能电池板。
[0014]与现有技术相比，本发明提供了一种农业机械用清洗装置，具备以下有益效果：1、该农业机械用清洗装置，通过在蓄水箱体的两侧均设置有传送带，可以由传送带来带动农业机械进行移动，进而方便了将需要清洗的农业机械移动到蓄水箱体上，也方便了将清洗完成后的农业机械从蓄水箱体上移下，不需要人工搬运，节省了人力，提高了装置使用的便捷性。
[0015]2、该农业机械用清洗装置，通过设置第一夹板、第二夹板和转动杆，并使转动杆和第二电动滑块之间通过发条连接，使第一夹板和第二夹板之间成九十度，当农业机械移动到第一夹板时，会带动第一夹板顺着转动杆转动，进而使得第二夹板竖直设置，再由第三电动滑块和第二电动滑块带动第三夹板和第二夹板移动，在保证第三夹板和第二对农业机械夹紧的同时，还能带动农业机械进行移动，提高了农业机械移动的稳定性，另外，移动的农业机械还能实现充分的清洗。
[0016]3、该农业机械用清洗装置，通过设置储液箱体、抽液泵、弧形分液管和喷液头，可以在储液箱体内装入清洗液，并用抽液泵将其抽向喷液头，由喷液头将其喷在毛条上，由转动电机带动转动辊和毛条转动，由第一电动滑块将转动辊移动至农业机械表面，实现对农业机械充分有效的清洗。
[0017]4、该农业机械用清洗装置，通过设置有蓄水箱体，并在蓄水箱体内设置有过滤网板，可以由蓄水箱体对清洗水进行回收利用，实现了节水的效果，通过过滤网板对清洗水进行过滤处理，由密封板抽出过滤网板，实现对过滤网板便捷的清洗。
[0018]5、该农业机械用清洗装置，实施例2中，通过设置有太阳能电池板，可以由太阳能电池板将太阳能转化为电能，并储存在蓄电池内，由蓄电池对装置上的电器进行辅助供电，实现了有效的节能效果。
附图说明

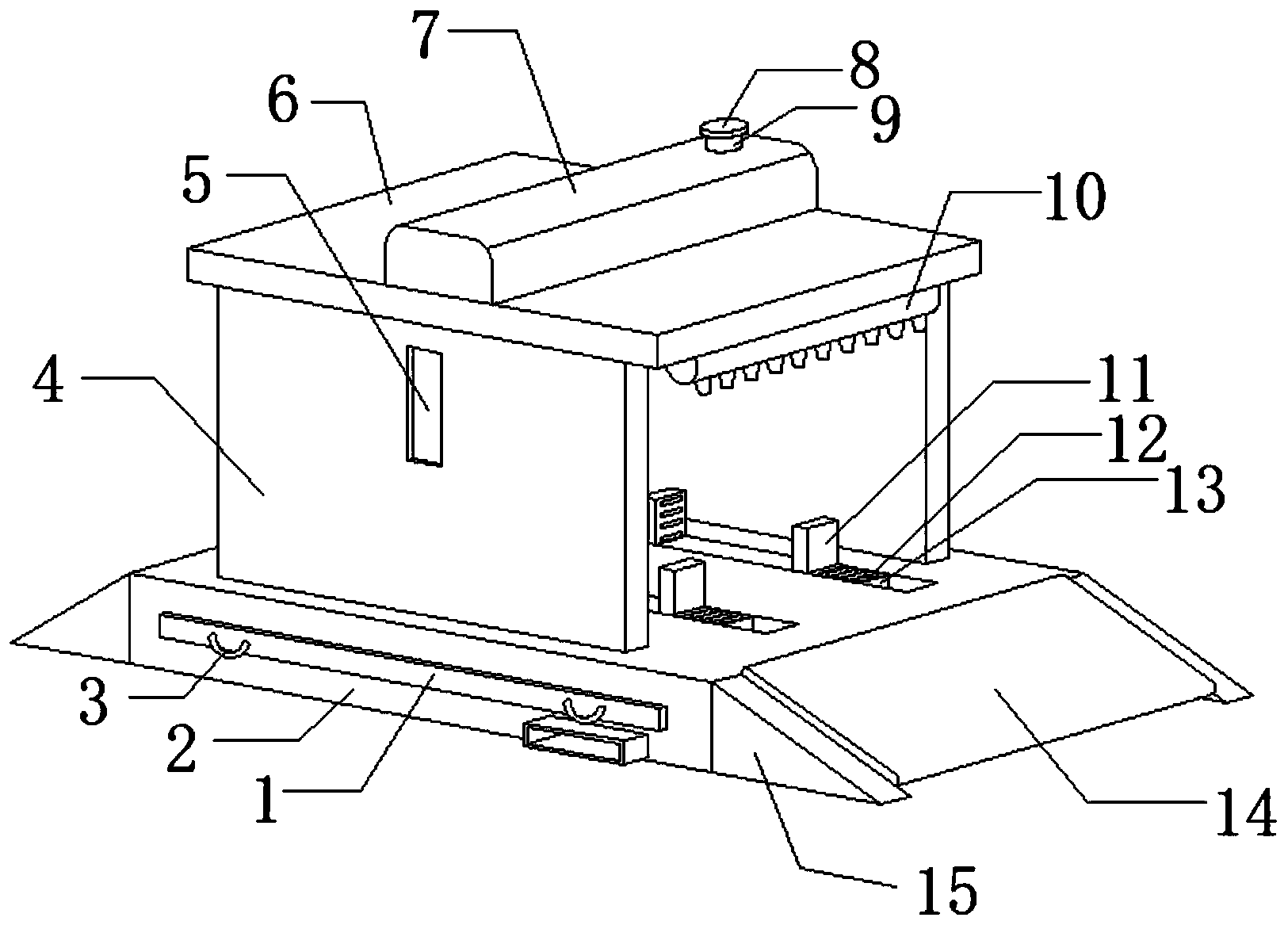

[0019]图1为本发明提出的一种农业机械用清洗装置的主视结构示意图；图2为本发明提出的一种农业机械用清洗装置的转动杆和毛条局部俯视结构示意图；图3为本发明提出的一种农业机械用清洗装置的第一夹板、第二夹板和第三夹板局部俯视剖面结构示意图；图4为本发明提出的一种农业机械用清洗装置的弧形分液管和喷液头局部正面剖视结构示意图；图5为本发明提出的一种农业机械用清洗装置的实施例2支撑顶板和太阳能电池板主视结构示意图。
[0020]图中：1密封板、2蓄水箱体、3抽拉把手、4第一支撑板、5第一电动导轨、6支撑顶板、7储液箱体、8进液管盖、9进液管、10分水管、11第一夹板、12橡胶垫、13第二夹板、14传送带、15第二支撑板、16第一电动滑块、17第三支撑板、18转动辊、19毛条、20转动电机、21转动杆、22第二电动导轨、23第三夹板、24导液管、25抽液泵、26弧形分液管、27喷液头、28高压喷头、29太阳能电池板、30支撑杆。
具体实施方式
[0021]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0022]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0023]实施例1参照图1-4，一种农业机械用清洗装置，包括蓄水箱体2和两个第一支撑板4，两个第一支撑板4通过螺栓安装在蓄水箱体2顶部的两端外壁，蓄水箱体2顶部两端的外壁均开设有第一开口，且第一开口两端的内壁均开设有第一凹槽，第一凹槽的内壁均通过螺栓连接有第二电动导轨22，第二电动导轨22外壁的一侧滑动连接有第二电动滑块，相邻两个第二电动滑块之间通过发条连接有同一个转动杆21，转动杆21圆周顶部的外壁通过螺栓连接有第一夹板11，转动杆21圆周一侧的外壁通过螺栓连接有第二夹板13，第二夹板13和第一夹板11成直角设置，第二电动导轨22外壁的中部滑动连接有第三电动滑块，且相邻两个第三电动滑块之间通过螺栓连接有同一个第三夹板23，第三夹板的一侧外壁和第二夹板13的顶部外壁均通过螺栓连接有等距离设置的橡胶垫12。
[0024]本发明中，蓄水箱体2一端的中部外壁开设有第二开口，且第二开口的内壁插接有过滤网板，过滤网板一端的外壁通过螺栓连接有密封板1，密封板1一端的两侧外壁均通过铰链连接有抽拉把手3，蓄水箱体2一端一侧的底部外壁通过螺栓连接有排水管，且排水管的内壁通过螺栓连接有排水阀门，蓄水箱体2两侧的两端外壁均通过螺栓连接有第二支撑板15，且位于同一侧的两个第二支撑板15之间通过螺栓连接有同一个传送带14，两个第一支撑板4一端的顶部外壁均开设有第三开口，且两个第三开口的内壁均通过螺栓连接有竖直设置的第一电动导轨5，两个第一电动导轨5相邻一端的外壁均滑动连接有第一电动滑块16，且两个第一电动滑块16相邻一端的外壁均通过螺栓连接有第三支撑板17，其中一个第三支撑板17一端的外壁通过螺栓连接有转动电机20，且转动电机20的输出轴通过螺栓连接有转动辊18，转动辊18的圆周外壁通过螺栓连接有等距离设置毛条19，两个第一支撑板4的顶部外壁通过螺栓连接有同一个支撑顶板6，支撑顶板6底部两侧外壁均通过螺栓连接有分水管10，且两个分水管10的底部外壁均通过螺栓连接有等距离设置的高压喷头28，支撑顶板6顶部的中央外壁通过螺栓连接有储液箱体7，且储液箱体7底部的外壁通过螺栓连接有导液管24，导液管24的底部外壁通过螺栓连接有弧形分液管26，弧形分液管26的底部的两侧外壁均通过螺栓连接有等距离设置的喷液头27，导液管24的一侧外壁通过螺栓连接有抽液泵25，储液箱体7顶部一端的外壁通过螺栓连接有进液管9，且进液管9的圆周顶部外壁通过螺纹连接有进液管盖8。
[0025]本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，电源的提供也属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
[0026]使用时，使用者首先需要启动传送带14，由传送带14来带动农业机械进行移动，进而方便了将需要清洗的农业机械移动到蓄水箱体2上，然后在分水管10上外接一个抽水泵，向分水管10抽入清洗水，由高压喷头28对农业机械进行清洗，然后将农业机械移动到第一夹板11时，会带动第一夹板11顺着转动杆21转动，进而使得第二夹板13竖直设置，再由第三电动滑块和第二电动滑块带动第三夹板23和第二夹板13移动，在保证第三夹板23和第二夹板13对农业机械夹紧的同时，还能带动农业机械进行移动，提高了农业机械移动的稳定性，另外，移动的农业机械还能实现充分的清洗，然后启动抽液泵25和转动电机20，用抽液泵25将清洗液抽向喷液头27，由喷液头27将其喷在毛条19上，由转动电机20带动转动辊18和毛条19转动，由第一电动滑块16将转动辊18移动至农业机械表面，实现对农业机械充分有效的清洗。
[0027]实施例2参照图1-5，一种农业机械用清洗装置，还包括通过螺栓安装在支撑顶板6顶部一侧两端外壁的支撑杆30，且两个支撑杆30的顶部外壁通过螺栓连接有同一个太阳能电池板29。
[0028]使用时，由太阳能电池板29将太阳能转化为电能，并储存在蓄电池内，由蓄电池对装置上的电器进行辅助供电，实现了有效的节能效果。
