本发明涉及农业用榨汁设备技术领域，具体是一种农业用甘蔗榨汁机，包括壳体，壳体内侧设置有传送带，传送带左侧设置有进料口，传送带上侧设置有切料机构，传送带右端下侧设置有导料板，导料板下侧设置有支撑板，支撑板内轴承连接设置有搅碎榨汁机构，搅碎榨汁机构下侧设置有储液箱，储液箱右侧设置有残渣箱，残渣箱内设置有压榨机构，本发明，通过设置切料机构，可以将甘蔗切割成若干小段，方便对甘蔗进行搅碎，通过设置搅碎榨汁机构，可以实现甘蔗汁与甘蔗渣的自动分离，同时利用破碎桶和第一转杆之间的相反转动，可以加强装置对甘蔗的搅碎效果，通过设置第二滤板和压板，可以将残渣内残留的甘蔗汁挤出，使甘蔗得到充分的利用。
权利要求书
1.一种农业用甘蔗榨汁机，包括壳体（1），其特征在于，所述壳体（1）内侧固定连接设置有传送带（3），所述传送带（3）左侧设置有进料口（2），所述传送带（3）上侧设置有切料机构，所述传送带（3）右端下侧设置有导料板（8），所述导料板（8）下侧设置有支撑板（14），所述支撑板（14）内轴承连接设置有搅碎榨汁机构，所述搅碎榨汁机构下侧设置有储液箱（18），所述储液箱（18）右侧设置有与支撑板（14）固定连接的残渣箱（22），所述残渣箱（22）内设置有压榨机构。
2.根据权利要求1所述的农业用甘蔗榨汁机，其特征在于，所述切料机构包括切料板（5）、第一伸缩杆（6）和切刀（7），所述切料板（5）设置在传送带（3）上侧，所述切料板（5）与壳体（1）之间固定连接设置有第一伸缩杆（6），所述切料板（5）底部均匀设置有若干切刀（7），所述切刀（7）与切料板（5）固定连接。
3.根据权利要求2所述的农业用甘蔗榨汁机，其特征在于，所述切料板（5）左侧固定连接设置有连接板（4），所述连接板（4）底部固定连接设置有若干固定块（23），所述固定块（23）底端滑动连接设置有滑块（24），所述滑块（24）与固定块（23）之间固定连接设置有弹簧，所述滑块（24）底部固定连接设置有夹板（25），所述夹板（25）底端设置有若干滑轮（26）。
4.根据权利要求1所述的农业用甘蔗榨汁机，其特征在于，所述搅碎榨汁机构包括破碎桶（12）和第一转杆（11），所述破碎桶（12）轴承连接设置在支撑板（14）上，所述破碎桶（12）上侧设置有与壳体（1）固定连接的固定板（10），所述固定板（10）顶部螺栓连接设置有电机（9），所述电机（9）下侧输出端与第一转杆（11）连接，所述第一转杆（11）外侧和破碎桶（12）内侧桶壁上均固定连接设置有破碎刀，所述电机（9）与破碎桶（12）之间设置有传动机构，所述破碎桶（12）底端铰接设置有第一滤板（15），所述第一滤板（15）左端底部铰接设置有第二伸缩杆（17），所述第二伸缩杆（17）底部固定连接设置有与破碎桶（12）桶壁固定连接的连接块，所述第一滤板（15）右端底部固定连接设置有振动器（16）。
5.根据权利要求4所述的农业用甘蔗榨汁机，其特征在于，所述传动机构包括第二转杆（13），所述第二转杆（13）设置在破碎桶（12）左侧，所述第二转杆（13）与固定板（10）轴承连接，所述第二转杆（13）和第一转杆（11）上均固定连接设置有带轮，所述带轮之间通过皮带连接，所述第二转杆（13）底端固定连接设置有传动齿轮，所述破碎桶（12）外侧桶壁上设置与传动齿轮啮合连接的从动齿轮。
6.根据权利要求3所述的农业用甘蔗榨汁机，其特征在于，所述储液箱（18）上侧设置有滤框（19），所述滤框（19）左右两端与储液箱（18）之间固定连接设置有支撑杆，所述储液箱（18）底端左侧固定连接设置有出液管（20）。
7.根据权利要求1所述的农业用甘蔗榨汁机，其特征在于，所述压榨机构包括第三伸缩杆（27）、压板（28）和第二滤板（31），所述第三伸缩杆（27）固定连接设置在残渣箱（22）内侧顶端，所述第三伸缩杆（27）底部固定连接设置有压板（28），所述压板（28）下侧设置有第二滤板（31），所述第二滤板（31）与残渣箱（22）卡接，所述第二滤板（31）右端设置有凹槽，所述凹槽内设置有密封圈（32），所述第二滤板（31）右端顶部设置有与残渣箱（22）铰接的箱门（29）。
8.根据权利要求7所述的农业用甘蔗榨汁机，其特征在于，所述第二滤板（31）顶部设置有滤网（30），所述滤网（30）与第二滤板（31）固定连接。
说明书
一种农业用甘蔗榨汁机
技术领域
[0001]本发明涉及农业用榨汁设备技术领域，具体是一种农业用甘蔗榨汁机。
背景技术
[0002]农业是指国民经济中一个重要产业部门。农业是以土地资源为生产对象的部门。它是通过培育动植物产品从而生产食品及工业原料的产业。农业属于第一产业。利用土地资源进行种植生产的部门是种植业，利用土地上水域空间进行水产养殖的是水产业，又叫渔业，利用土地资源培育采伐林木的部门，是林业，利用土地资源培育或者直接利用草地发展畜牧的是畜牧业。对这些产品进行小规模加工或者制作的是副业。它们都是农业的有机组成部分。对这些景观或者所在地域资源进行开发并展示的是观光农业，又称休闲农业。这是新时期随着人们的业余时间富余而产生的新型农业形式。
[0003]目前在对甘蔗进行搅碎榨汁的时候，大部分都是采用简易的设备进行，比如榨汁机，但是采用这种方法只能对很少的甘蔗进行榨汁，而且在榨汁的时候，因为甘蔗很硬，传统的榨汁机不能很好的对其进行搅碎，容易损坏榨汁机，因此，针对以上现状，迫切需要开发一种农业用甘蔗榨汁机，以克服当前实际应用中的不足。
发明内容
[0004]本发明的目的在于提供一种农业用甘蔗榨汁机，以解决上述背景技术中提出的问题。
[0005]为实现上述目的，本发明提供如下技术方案：一种农业用甘蔗榨汁机，包括壳体，所述壳体内侧固定连接设置有传送带，所述传送带左侧设置有进料口，所述传送带上侧设置有切料机构，所述传送带右端下侧设置有导料板，所述导料板下侧设置有支撑板，所述支撑板内轴承连接设置有搅碎榨汁机构，所述搅碎榨汁机构下侧设置有储液箱，所述储液箱右侧设置有与支撑板固定连接的残渣箱，所述残渣箱内设置有压榨机构。
[0006]作为本发明进一步的方案：所述切料机构包括切料板、第一伸缩杆和切刀，所述切料板设置在传送带上侧，所述切料板与壳体之间固定连接设置有第一伸缩杆，所述切料板底部均匀设置有若干切刀，所述切刀与切料板固定连接。
[0007]作为本发明进一步的方案：所述切料板左侧固定连接设置有连接板，所述连接板底部固定连接设置有若干固定块，所述固定块底端滑动连接设置有滑块，所述滑块与固定块之间固定连接设置有弹簧，所述滑块底部固定连接设置有夹板，所述夹板底端设置有若干滑轮。
[0008]作为本发明进一步的方案：所述搅碎榨汁机构包括破碎桶和第一转杆，所述破碎桶轴承连接设置在支撑板上，所述破碎桶上侧设置有与壳体固定连接的固定板，所述固定板顶部螺栓连接设置有电机，所述电机下侧输出端与第一转杆连接，所述第一转杆外侧和破碎桶内侧桶壁上均固定连接设置有破碎刀，所述电机与破碎桶之间设置有传动机构，所述破碎桶底端铰接设置有第一滤板，所述第一滤板左端底部铰接设置有第二伸缩杆，所述第二伸缩杆底部固定连接设置有与破碎桶桶壁固定连接的连接块，所述第一滤板右端底部固定连接设置有振动器。
[0009]作为本发明进一步的方案：所述传动机构包括第二转杆，所述第二转杆设置在破碎桶左侧，所述第二转杆与固定板轴承连接，所述第二转杆和第一转杆上均固定连接设置有带轮，所述带轮之间通过皮带连接，所述第二转杆底端固定连接设置有传动齿轮，所述破碎桶外侧桶壁上设置与传动齿轮啮合连接的从动齿轮。
[0010]作为本发明进一步的方案：所述储液箱上侧设置有滤框，所述滤框左右两端与储液箱之间固定连接设置有支撑杆，所述储液箱底端左侧固定连接设置有出液管。
[0011]作为本发明进一步的方案：所述压榨机构包括第三伸缩杆、压板和第二滤板，所述第三伸缩杆固定连接设置在残渣箱内侧顶端，所述第三伸缩杆底部固定连接设置有压板，所述压板下侧设置有第二滤板，所述第二滤板与残渣箱卡接，所述第二滤板右端设置有凹槽，所述凹槽内设置有密封圈，所述第二滤板右端顶部设置有与残渣箱铰接的箱门。
[0012]作为本发明进一步的方案：所述第二滤板顶部设置有滤网，所述滤网与第二滤板固定连接。
[0013]与现有技术相比，本发明的有益效果是：
1.通过设置切料机构，可以将甘蔗切割成若干小段，方便对甘蔗进行搅碎，提升搅碎效果，通过设置夹板和滑轮，可以在切刀对甘蔗进行切割时使甘蔗保持稳定，保证了切料机构的切割效果；
2.通过设置搅碎榨汁机构，可以实现甘蔗汁与甘蔗渣的自动分离，同时利用破碎桶和第一转杆之间的相反转动，可以加强装置对甘蔗的搅碎效果，通过设置滤框，可以提高甘蔗汁的品质；
3.通过设置第二滤板和压板，可以将残渣内残留的甘蔗汁挤出，使甘蔗得到充分的利用，通过设置箱门和第二滤板，可以方便将甘蔗渣取出，方便对装置进行清洗，通过设置滤网，可以避免残渣在挤压过程中堵塞第二滤板上的滤孔，保证了压榨机构运行的稳定性。
附图说明

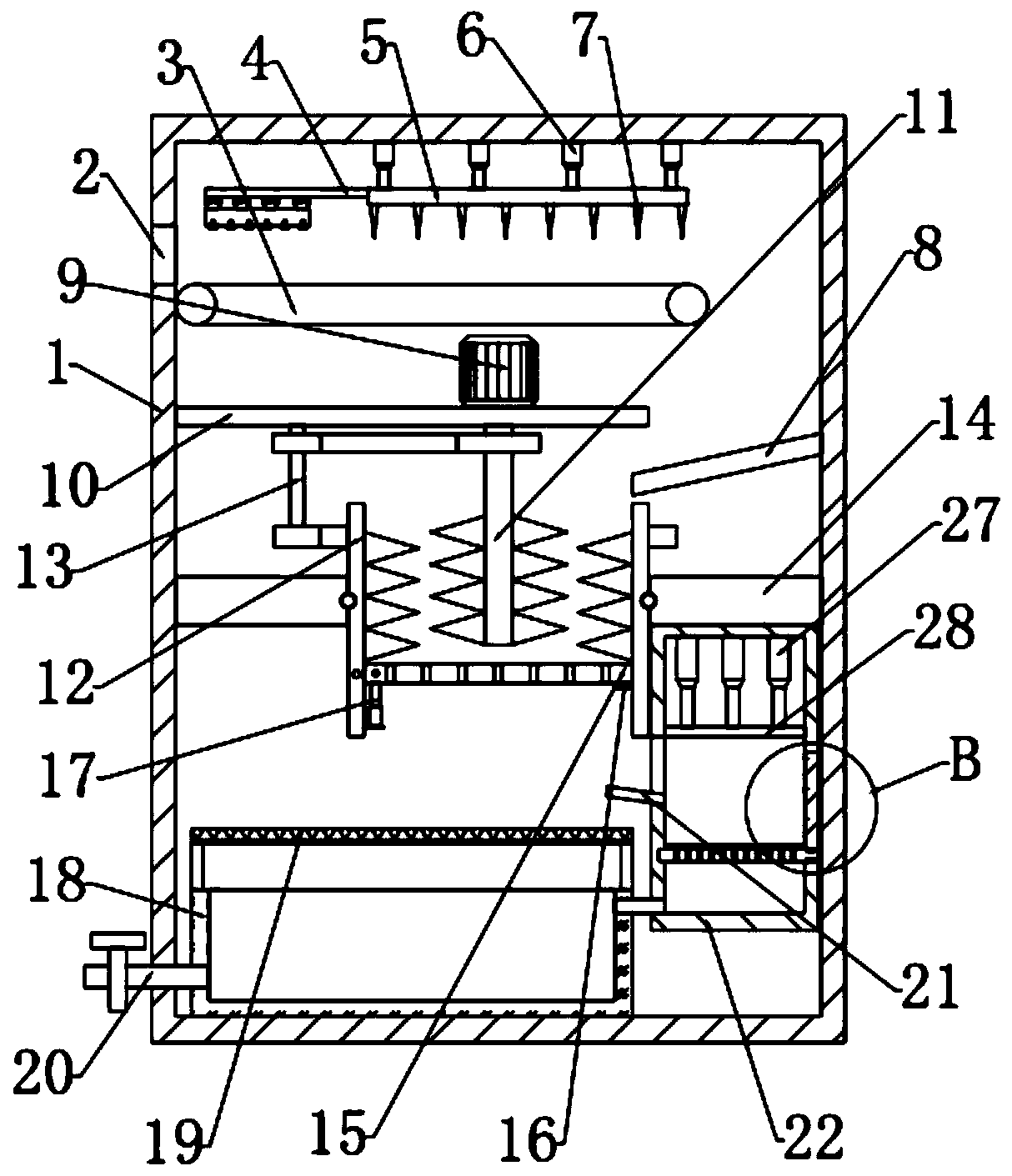

[0014]图1为农业用甘蔗榨汁机的结构示意图。
[0015]图2为图1中A处的结构示意图。
[0016]图3为实施例3的结构示意图。
[0017]图4为图3中B处的结构示意图。
[0018]图中：1-壳体，2-进料口，3-传送带，4-连接板，5-切料板，6-第一伸缩杆，7-切刀，8-导料板，9-电机，10-固定板，11-第一转杆，12-破碎桶，13-第二转杆，14-支撑板，15-第一滤板，16-振动器，17-第二伸缩杆，18-储液箱，19-滤框，20-出液管，21-挡板，22-残渣箱，23-固定块，24-滑块，25-夹板，26-滑轮，27-第三伸缩杆，28-压板，29-箱门，30-滤网，31-第二滤板，32-密封圈。
具体实施方式
[0019]下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
[0020]下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
[0021]在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
[0022]在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
[0023]实施例1请参阅图1～2，本发明实施例中，一种农业用甘蔗榨汁机，包括壳体1，所述壳体1内侧固定连接设置有传送带3，所述传送带3左侧设置有进料口2，所述传送带3上侧设置有切料机构，所述传送带3右端下侧设置有与壳体1固定连接的导料板8，所述导料板8下侧设置有与壳体1固定连接的支撑板14，所述支撑板14内轴承连接设置有搅碎榨汁机构，所述搅碎榨汁机构下侧设置有储液箱18，所述储液箱18右侧设置有与支撑板14固定连接的残渣箱22，所述残渣箱22左侧固定连接设置有挡板21。
[0024]实施例2本实施例中，所述切料机构包括切料板5、第一伸缩杆6和切刀7，所述切料板5设置在传送带3上侧，所述切料板5与壳体1之间固定连接设置有第一伸缩杆6，所述切料板5底部均匀设置有若干切刀7，所述切刀7与切料板5固定连接，通过设置切料机构，可以将甘蔗切割成若干小段，方便对甘蔗进行搅碎，提升搅碎效果。
[0025]本实施例中，所述切料板5左侧固定连接设置有连接板4，所述连接板4底部固定连接设置有若干固定块23，所述固定块23底端滑动连接设置有滑块24，所述滑块24与固定块23之间固定连接设置有弹簧，所述滑块24底部固定连接设置有夹板25，所述夹板25底端设置有若干滑轮26，通过设置夹板25和滑轮26，可以在切刀7对甘蔗进行切割时使甘蔗保持稳定，保证了切料机构的切割效果。
[0026]本实施例中，所述搅碎榨汁机构包括破碎桶12和第一转杆11，所述破碎桶12轴承连接设置在支撑板14上，所述破碎桶12上侧设置有与壳体1固定连接的固定板10，所述固定板10顶部螺栓连接设置有电机9，所述电机9下侧输出端与第一转杆11连接，所述第一转杆11外侧和破碎桶12内侧桶壁上均固定连接设置有破碎刀，所述电机9与破碎桶12之间设置有传动机构，所述破碎桶12底端铰接设置有第一滤板15，所述第一滤板15左端底部铰接设置有第二伸缩杆17，所述第二伸缩杆17底部固定连接设置有与破碎桶12桶壁固定连接的连接块，所述第一滤板15右端底部固定连接设置有振动器16，通过设置搅碎榨汁机构，可以实现甘蔗汁与甘蔗渣的自动分离，同时利用破碎桶12和第一转杆11之间的相反转动，可以加强装置对甘蔗的搅碎效果。
[0027]本实施例中，所述传动机构包括第二转杆13，所述第二转杆13设置在破碎桶12左侧，所述第二转杆13与固定板10轴承连接，所述第二转杆13和第一转杆11上均固定连接设置有带轮，所述带轮之间通过皮带连接，所述第二转杆13底端固定连接设置有传动齿轮，所述破碎桶12外侧桶壁上设置与传动齿轮啮合连接的从动齿轮。
[0028]本实施例中，所述储液箱18上侧设置有滤框19，所述滤框19左右两端与储液箱18之间固定连接设置有支撑杆，通过设置滤框19，可以提高甘蔗汁的品质，所述储液箱18底端左侧固定连接设置有出液管20。
[0029]实施例3请参阅图3～4，本实施例与实施例1的不同之处在于：所述残渣箱22内设置有压榨机构，所述压榨机构包括第三伸缩杆27、压板28和第二滤板31，所述第三伸缩杆27固定连接设置在残渣箱22内侧顶端，所述第三伸缩杆27底部固定连接设置有压板28，所述压板28下侧设置有第二滤板31，所述第二滤板31与残渣箱22卡接，所述第二滤板31右端设置有凹槽，所述凹槽内设置有密封圈32，所述第二滤板31右端顶部设置有与残渣箱22铰接的箱门29，通过设置第二滤板31和压板28，可以将残渣内残留的甘蔗汁挤出，使甘蔗得到充分的利用，通过设置箱门29和第二滤板31，可以方便将甘蔗渣取出，方便对装置进行清洗。
[0030]本实施例中，所述第二滤板31顶部设置有滤网30，所述滤网30与第二滤板31固定连接，通过设置滤网30，可以避免残渣在挤压过程中堵塞第二滤板31上的滤孔，保证了压榨机构运行的稳定性。
[0031]该农业用甘蔗榨汁机，通过设置切料机构，可以将甘蔗切割成若干小段，方便对甘蔗进行搅碎，提升搅碎效果，通过设置夹板25和滑轮26，可以在切刀7对甘蔗进行切割时使甘蔗保持稳定，保证了切料机构的切割效果，通过设置搅碎榨汁机构，可以实现甘蔗汁与甘蔗渣的自动分离，同时利用破碎桶12和第一转杆11之间的相反转动，可以加强装置对甘蔗的搅碎效果，通过设置滤框19，可以提高甘蔗汁的品质，通过设置第二滤板31和压板28，可以将残渣内残留的甘蔗汁挤出，使甘蔗得到充分的利用，通过设置箱门29和第二滤板31，可以方便将甘蔗渣取出，方便对装置进行清洗，通过设置滤网30，可以避免残渣在挤压过程中堵塞第二滤板31上的滤孔，保证了压榨机构运行的稳定性。
[0032]本发明的工作原理是：将甘蔗从进料口2放入装置，甘蔗在传送带3的作用下向右移动，第一伸缩杆6伸长，第一伸缩杆6带动切料板5向下使切刀7对甘蔗进行切割，切料板5向下移动的同时，通过连接板4带动夹板25向下使切刀7对甘蔗进行切割时可以保持甘蔗的稳定，经过切割的甘蔗沿导料板8落入破碎桶12内，启动电机9，电机9带动第一转杆11转动，同时第二转杆13在带轮和皮带的作用下进行转动，第二转杆13带动破碎桶12转动，利用破碎桶12和第一转杆11之间的相反转动，可以加强装置对甘蔗的搅碎效果，搅碎过程中产生的甘蔗汁经过滤框19的过滤流入储液箱18内，第二伸缩杆17收缩第一滤板15向右下方倾斜，甘蔗渣沿挡板28落入残渣箱22内，第三伸缩杆27通过压板28和第二滤板31，，可以将残渣内残留的甘蔗汁挤出，并通过导管流入储液箱18内。
