摘要

本发明公开了一种太阳能和地热能复合温室，包括底板，底板的顶部设置有温室主体，温室主体内壁的后侧设置有温室门，温室主体内壁的左右两侧均设置有窗户，温室主体的顶部对称设置有两个固定板，两个固定板之间通过固定轴固定连接，固定轴的表面活动连接有旋转板，旋转板的顶部固定连接有连接板，连接板的顶部固定连接有吸热板，底板顶部的左侧设置有保护壳。本发明通过固定板、固定轴、旋转板、连接板、固定框、第一滚轮、第二滚轮、固定杆和调节绳的相互配合，使太阳能和地热能复合温室便于调节光能吸收角度，可以充分地利用太阳能，方便对温室进行保温，给使用者带来极大的便利。

权利要求书

1.一种太阳能和地热能复合温室， 包括底板（1）， 其特征在于： 所述底板（1）的顶部设置有温室主体（2）， 所述温室主体（2）内壁的后侧设置有温室门（3）， 所述温室主体（2）内壁的左右两侧均设置有窗户（4）， 所述温室主体（2）的顶部对称设置有两个固定板（5）， 两个固定板（5）之间通过固定轴（6）固定连接， 在两个固定板（5）内均设置有一竖直方向的弹簧， 两个固定轴（6）在固定板（5）内受到其内的弹簧的弹性支撑， 所述固定轴（6）的表面活动连接有旋转板（7）， 所述旋转板（7）的顶部固定连接有连接板（8）， 所述连接板（8）的顶部固定连接有吸热板（9）， 所述底板（1）顶部的左侧设置有保护壳（10）， 所述保护壳（10）内壁的底部设置有工作主体（11）， 所述吸热板（9）底部的左侧固定连接有传热线（12）， 所述传热线（12）远离吸热板（9）的一端贯穿连接板（8）且延伸至其外部固定连接有传导杆（13）， 所述传导杆（13）远离传热线（12）的一端贯穿保护壳（10）且延伸至其内部与工作主体（11）的顶部固定连接， 所述工作主体（11）左侧的底部设置有地热能利用管（14）， 所述地热能利用管（14）远离工作主体（11）的一端依次贯穿保护壳（10）和底板（1）且延伸至底板（1）的下方， 所述工作主体（11）左侧的顶部设置有吸风管（15）， 所述吸风管（15）远离工作主体（11）的一端贯穿保护壳（10）且延伸至其外部， 所述工作主体（11）顶部的右侧设置有出风管（16）， 所述出风管（16）远离工作主体（11）的一端依次贯穿保护壳（10）和温室主体（2）且延伸至温室主体（2）的内部， 所述连接板（8）底部的左右两侧均连接有固定框（17）， 所述温室主体（2）顶部的左右两侧均固定连接有第一滚轮（18）， 所述温室主体（2）左右两侧的顶部均固定连接有第二滚轮（19）， 所述温室主体（2）左右两侧的底部均固定连接有固定杆（20）， 所述左侧的固定框（17）的表面缠绕有调节绳（21）， 右侧的固定框（17）的表面缠绕有弹性绳， 所述调节绳（21）和弹性绳远离固定框（17）的一端依次贯穿第一滚轮（18）和第二滚轮（19）且延伸至第二滚轮（19）的外部与固定杆（20）活动连接；其中调节绳（21）设置在所述温室周围方便操作一侧， 弹性绳的长度设置为在吸热板（9）处于水平状态时该弹性绳处于弹性拉伸状态， 且并未达到拉伸极限。

2.根据权利要求1所述的一种太阳能和地热能复合温室， 其特征在于： 所述底板（1）顶部的四角处均设置有螺栓（222）， 所述螺栓（22）的底端贯穿底板（1）且延伸至其外部。

3.根据权利要求1所述的一种太阳能和地热能复合温室， 其特征在于： 所述固定板（5）远离固定轴（6）一侧的底部固定连接有加固块（23）， 所述加固块（23）的底部与温室主体（2）的顶部固定连接。

4.根据权利要求1所述的一种太阳能和地热能复合温室， 其特征在于： 所述保护壳（10）顶部对应传导杆（31）的位置固定连接有稳固圈（24）。

5.根据权利要求1所述的一种太阳能和地热能复合温室， 其特征在于： 所述弹性绳的长度设置为在吸热板（9）处于水平状态时该弹性绳处于弹性拉伸状态， 且到达拉伸极限的大约50%左右。

说明书

一种太阳能和地热能复合温室

技术领域

[0001]本发明涉及温室技术领域， 具体为一种太阳能和地热能复合温室。

背景技术

[0002]温室， 又称暖房， 指有防寒、加温和透光等设施， 供冬季培育喜温植物的房间， 在不适宜植物生长的季节， 能提供生育期和增加产量， 多用于低温季节喜温蔬菜、花卉、林木等植物栽培或育苗等， 温室是指能控制或部分控制植物生长环境的建筑物， 主要用于非季节性或非地域性的植物栽培、 科学研究、加代育种和观赏植物栽培等， 常见的太阳能和地热能复合温室不便于调节光能吸收角度， 可能会因为季节的变化不能很好地利用光能， 不便于对温室进行保温， 给使用者带来极大的不便。

[0003]如（中国）申请号201520468143.5的太阳能和地热能复合温室， 其包括太阳能聚热器、地下步进异态交互储能系统和温室， 太阳能聚热器通过管道与地下步进异态交互储能系统连通后形成蓄能循环系统， 地下步进异态交互储能系统、 进风管道、 出风管道和温室连通后形成暖风输送系统， 那么在夏天或者白天的时候， 通过太阳能聚热器将太阳能储存在地下步进异态交互储能系统中， 在冬天或者夜晚的时候， 通过暖风输送系统将暖风输送到温室中， 保证温室一年四季都处于正常工作状态； 减轻对土壤热响应能力的要求， 通过较高频率的蓄放热提供土壤蓄能的恢复能力， 解决了土壤由于冬夏季负荷不匹配造成的冷热堆积问题， 增加土壤长期使用的能力， 减少对土壤的平衡的破坏， 通过上述结构的配合， 依然不便于调节光能吸收的角度。

发明内容

[0004]本发明的目的在于提供一种太阳能和地热能复合温室， 具备便于调节光能吸收角度的优点， 解决了常见太阳能和地热能复合温室不便于调节光能吸收角度的问题。

[0005]为实现上述目的， 本发明提供如下技术方案： 一种太阳能和地热能复合温室， 包括底板， 所述底板的顶部设置有温室主体， 所述温室主体内壁的后侧设置有温室门， 所述温室主体内壁的左右两侧均设置有窗户， 所述温室主体的顶部对称设置有两个固定板， 两个固定板之间通过固定轴固定连接， 所述固定轴的表面活动连接有旋转板， 所述旋转板的顶部固定连接有连接板， 所述连接板的顶部固定连接有吸热板， 所述底板顶部的左侧设置有保护壳， 所述保护壳内壁的底部设置有工作主体， 所述吸热板底部的左侧固定连接有传热线，所述传热线远离吸热板的一端贯穿连接板且延伸至其外部固定连接有传导杆， 所述传导杆远离传热线的一端贯穿保护壳且延伸至其内部与工作主体的顶部固定连接， 所述工作主体左侧的底部设置有地热能利用管， 所述地热能利用管远离工作主体的一端依次贯穿保护壳和底板且延伸至底板的下方， 所述工作主体左侧的顶部设置有吸风管， 所述吸风管远离工作主体的一端贯穿保护壳且延伸至其外部， 所述工作主体顶部的右侧设置有出风管， 所述出风管远离工作主体的一端依次贯穿保护壳和温室主体且延伸至温室主体的内部， 所述连接板底部的左右两侧均固定连接有固定框， 所述温室主体顶部的左右两侧均固定连接有第一滚轮， 所述温室主体左右两侧的顶部均固定连接有第二滚轮， 所述温室主体左右两侧的底部均固定连接有固定杆， 所述固定框的表面缠绕有调节绳， 所述调节绳远离固定框的一端依次贯穿第一滚轮和第二滚轮且延伸至第二滚轮的外部与固定杆活动连接。

[0006]优选的， 所述底板顶部的四角处均设置有螺栓， 所述螺栓的底端贯穿底板且延伸至其外部。

[0007]优选的， 所述固定板远离固定轴一侧的底部固定连接有加固块， 所述加固块的底部与温室主体的顶部固定连接。

[0008]优选的， 所述保护壳顶部对应传导杆的位置固定连接有稳固圈。

[0009]与现有技术相比， 本发明的有益效果如下：1、 本发明通过固定板、 固定轴、 旋转板、 连接板、 固定框、 第一滚轮、 第二滚轮、 固定杆和调节绳的相互配合， 使太阳能和地热能复合温室便于调节光能吸收角度， 可以充分地利用太阳能， 方便对温室进行保温， 给使用者带来极大的便利。

[0010]2、 本发明通过设置螺栓， 方便对底板进行固定， 通过设置加固块， 起到了加固固定板的作用， 避免固定板因外力的影响而倾斜， 通过设置稳固圈， 起到了稳固传导杆的作用。

[0011]3、设置弹性绳和非弹性绳及支撑弹簧， 可以实现单人改变吸热板的倾斜角度， 还可以实现更多受热方向调节或者需要提供释放雨水或者积雪所需的多自由度运动。

附图说明

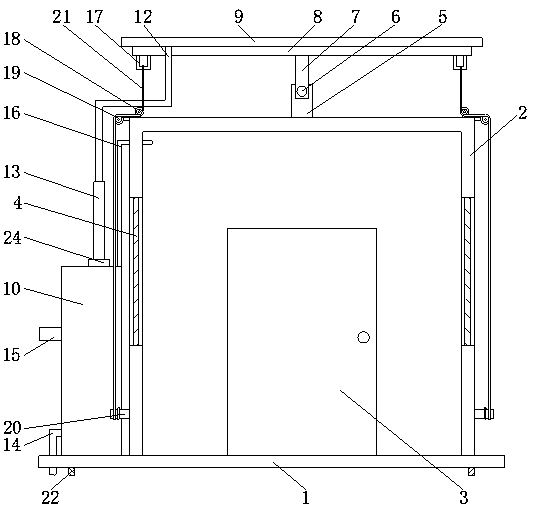

[0012]图1为本发明正视图的结构剖面图；图2为本发明左视图的结构剖面图；图3为本发明图2中A-A的局部放大图。

[0013]图中： 1底板、2温室主体、3温室门、4窗户、5固定板、6固定轴、7旋转板、8连接板、9吸热板、10保护壳、11工作主体、12传热线、13传导杆、14地热能利用管、15吸风管、16出风管、 17固定框、 18第一滚轮、 19第二滚轮、 20固定杆、 21调节绳、 22螺栓、 23加固块、 24稳固圈。

具体实施方式

[0014]下面将结合本发明实施例中的附图， 对本发明实施例中的技术方案进行清楚、完整地描述， 显然， 所描述的实施例仅仅是本发明一部分实施例， 而不是全部的实施例。基于本发明中的实施例， 本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例， 都属于本发明保护的范围。

[0015]第一实施方式： 请参阅图1-3， 一种太阳能和地热能复合温室， 包括底板1， 底板1顶部的四角处均设置有螺栓22， 螺栓22的底端贯穿底板1且延伸至其外部， 通过设置螺栓22，方便对底板1进行固定， 底板1的顶部设置有温室主体2， 温室主体2内壁的后侧设置有温室门3， 温室主体2内壁的左右两侧均设置有窗户4， 温室主体2的顶部对称设置有两个固定板5， 两个固定板5之间通过固定轴6固定连接， 固定板5远离固定轴6一侧的底部固定连接有加固块23， 加固块23的底部与温室主体2的顶部固定连接， 通过设置加固块23， 起到了加固固定板5的作用， 避免固定板5因外力的影响而倾斜， 固定轴6的表面活动连接有旋转板7， 旋转板7的顶部固定连接有连接板8， 连接板8的顶部固定连接有吸热板9， 底板1顶部的左侧设置有保护壳10， 保护壳10内壁的底部设置有工作主体11， 吸热板9底部的左侧固定连接有传热线12， 传热线12远离吸热板9的一端贯穿连接板8且延伸至其外部固定连接有传导杆13， 传导杆13远离传热线12的一端贯穿保护壳10且延伸至其内部与工作主体11的顶部固定连接，传热线12和传导杆13的作用均是传导热量， 只是传导线12为软质材料制成， 而传导杆13为硬质材料制成， 保护壳10顶部对应传导杆13的位置固定连接有稳固圈24， 通过设置稳固圈24， 起到了稳固传导杆13的作用， 工作主体11左侧的底部设置有地热能利用管14， 地热能利用管14远离工作主体11的一端依次贯穿保护壳10和底板1且延伸至底板1的下方， 工作主体11左侧的顶部设置有吸风管15， 吸风管15远离工作主体11的一端贯穿保护壳10且延伸至其外部， 工作主体11顶部的右侧设置有出风管16， 出风管16远离工作主体11的一端依次贯穿保护壳10和温室主体2且延伸至温室主体2的内部， 连接板8底部的左右两侧均固定连接有固定框17， 温室主体2顶部的左右两侧均固定连接有第一滚轮18， 温室主体2左右两侧的顶部均固定连接有第二滚轮19， 温室主体2左右两侧的底部均固定连接有固定杆20， 固定框17的表面缠绕有调节绳21， 调节绳21远离固定框17的一端依次贯穿第一滚轮18和第二滚轮19且延伸至第二滚轮19的外部与固定杆20活动连接， 调节绳21是系在固定杆20的表面， 通过固定板5、 固定轴6、 旋转板7、 连接板8、 固定框17、第一滚轮18、第二滚轮19、 固定杆20和调节绳21的相互配合， 使太阳能和地热能复合温室便于调节光能吸收角度， 可以充分地利用太阳能， 方便对温室进行保温， 给使用者带来极大的便利。

[0016]使用时， 工作人员可以根据光照角度对光能吸收角度进行调节， 两个工作人员从温室主体2的两侧分别将两个调节绳21从固定杆20上解下来， 之后， 可以拉动左侧的调节绳21以及松开部分左侧的调节绳21， 此时， 连接板8会运动， 连接板8带动吸热板9运动， 连接板8带动旋转板7以固定轴6为圆心做运动， 调节好之后， 分别将两侧的调节绳21系在固定杆20的表面， 同理， 可以拉动左侧的调节绳21、松开右侧的调节绳21对光能吸收角度进行调节，通过上述步骤， 使太阳能和地热能复合温室便于调节光能吸收角度。

[0017]综上所述： 该太阳能和地热能复合温室， 通过固定板5、 固定轴6、旋转板7、连接板8、 固定框17、第一滚轮18、第二滚轮19、 固定杆20和调节绳21的相互配合， 解决了常见太阳能和地热能复合温室不便于调节光能吸收角度的问题。

[0018]第二实施方式： 一种太阳能和地热能复合温室， 包括底板1， 所述底板1的顶部设置有温室主体2， 所述温室主体2内壁的后侧设置有温室门3， 所述温室主体2内壁的左右两侧均设置有窗户4， 所述温室主体2的顶部对称设置有两个固定板5， 两个固定板5之间通过固定轴6固定连接， 在两个固定板5内均设置有一竖直方向的弹簧， 两个固定轴6在固定板5内受到其内的弹簧的弹性支撑， 所述固定轴6的表面活动连接有旋转板7， 所述旋转板7的顶部固定连接有连接板8， 所述连接板8的顶部固定连接有吸热板9， 所述底板1顶部的左侧设置有保护壳10， 所述保护壳10内壁的底部设置有工作主体11， 所述吸热板9底部的左侧固定连接有传热线12， 所述传热线12远离吸热板9的一端贯穿连接板8且延伸至其外部固定连接有传导杆13， 所述传导杆13远离传热线12的一端贯穿保护壳10且延伸至其内部与工作主体11的顶部固定连接， 所述工作主体11左侧的底部设置有地热能利用管14， 所述地热能利用管14远离工作主体11的一端依次贯穿保护壳10和底板1且延伸至底板1的下方， 所述工作主体11左侧的顶部设置有吸风管15， 所述吸风管15远离工作主体11的一端贯穿保护壳10且延伸至其外部， 所述工作主体11顶部的右侧设置有出风管16， 所述出风管16远离工作主体11的一端依次贯穿保护壳10和温室主体2且延伸至温室主体2的内部， 所述连接板8底部的左右两侧均连接有固定框17， 所述温室主体2顶部的左右两侧均固定连接有第一滚轮18， 所述温室主体2左右两侧的顶部均固定连接有第二滚轮19， 所述温室主体2左右两侧的底部均固定连接有固定杆20， 所述左侧的固定框17的表面缠绕有调节绳21， 右侧的固定框17的表面缠绕有弹性绳， 所述调节绳21和弹性绳远离固定框17的一端依次贯穿第一滚轮18和第二滚轮19且延伸至第二滚轮19的外部与固定杆20活动连接。

[0019]进一步地， 所述弹性绳的长度设置为在吸热板9处于水平状态时该弹性绳处于弹性拉伸状态， 且到达拉伸极限的大约50%左右为宜。

[0020]在该实施方式中， 将连接板8底部的左右两侧的固定框17上缠绕设置的两个调节绳21的其中一根设置为弹性绳， 并且在固定板5内增加设置一竖直方向的弹簧， 两个固定轴6在固定板5内受到其内的弹簧的弹性支撑， 通过该设置实现了单人调整吸热板9的角度， 以及使得本发明的温室装置适合于各个方向的光照。其中调节绳21其弹性相对于弹性绳可忽略， 该实施方式的工作过程及原理如下：将非弹性绳设置在温室房周围方便操作一侧， 并且弹性绳的长度设置为在连接板8或者吸热板处于水平状态时弹性绳处于弹性拉伸状态， 使用时， 工作人员可以根据光照角度对光能吸收角度进行调节， 单个工作人员从温室主体2的非弹性绳侧将调节绳21从固定杆20上解下来， 之后， 根据目标角度， 可以选择性的拉动左侧的调节绳21以及松开部分左侧的调节绳21以克服另一侧固定框17上弹性绳自身的弹力， 此时， 另一侧连接板8会运动， 连接板8带动吸热板9运动， 连接板8带动旋转板7以固定轴6为圆心做运动， 调节好之后， 只需将该侧的调节绳21系在固定杆20的表面， 通过上述步骤， 只需要在调节绳21侧操作即可， 无需将两侧的绳子均解开， 大大方便了操作， 释放劳动力， 使太阳能和地热能复合温室便于调节光能吸收角度。

[0021]此外上述操作只能够实现吸热板9以固定轴6为圆心转动， 如果需要在绕垂直于固定轴6轴线的方向做旋转以实现更多受热方向调节或者需要提供释放雨水或者积雪所需的多自由度运动， 则此时通过两人将调节绳和弹性绳同时从固定杆20上解开并朝向重力方向下拉， 直至固定轴6带动旋转板7及其上的受热板9挤压靠近绳子的弹簧变形， 使得吸热板9朝向悬挂两绳子侧倾斜， 该动作配合上述吸热板一固定轴6为圆心旋转的交替双重运动， 可以实现吸热板9的多自由度运动， 使得吸热板可以在任何外物意外遮挡及不同时刻实现受热方向调节， 通过多自由度运动， 可以将积雪或者雨水释放彻底， 减少安全隐患， 同属于本发明精神的是， 固定框17及支撑绳子的两个滚轮可以左右同步移动， 实现绳子可以悬挂在连接板8底部任何位置， 实现连接板8及吸热板9更多的倾斜角度及倾斜方向选择。

[0022]尽管已经示出和描述了本发明的实施例， 对于本领域的普通技术人员而言， 可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型， 本发明的范围由所附权利要求及其等同物限定。
