摘要
一种商场用地埋式隐藏监控装置，包括固定设置于底板内的装置主体，所述装置主体内设置有开口向上的升降腔，所述装置主体的上侧且位于所述底板内设置有密封盖容纳槽，所述密封盖容纳槽内设置有可对所述升降腔的上端开口进行密封的密封盖，其中，所述密封盖及所述底板内设置有供能装置，所述升降腔的右侧内壁内设置有第一升降槽，所述第一升降槽及所述升降腔内设置有可带动所述密封盖进行开启的密封盖升降装置；本发明旨在设计一种商场用地埋式隐藏监控装置。
权利要求书
1.一种商场用地埋式隐藏监控装置，其特征在于：包括固定设置于底板（11）内的装置主体（12），所述装置主体（12）内设置有开口向上的升降腔（21），所述装置主体（12）的上侧且位于所述底板（11）内设置有密封盖容纳槽（29），所述密封盖容纳槽（29）内设置有可对所述升降腔（21）的上端开口进行密封的密封盖（33），其中，所述密封盖（33）及所述底板（11）内设置有供能装置，所述升降腔（21）的右侧内壁内设置有第一升降槽（38），所述第一升降槽（38）及所述升降腔（21）内设置有可带动所述密封盖（33）进行开启的密封盖升降装置，所述密封盖升降装置的左侧且位于所述升降腔（21）内设置有摄像头托块（81），所述摄像头托块（81）上侧且位于所述升降腔（21）内设置有摄像头（71），所述摄像头托块（81）内设置有可带动所述摄像头（71）翻转进而增大所述摄像头拍摄范围的角度调节装置，所述升降腔（21）的左侧内壁内设置有可带动所述摄像头托块（81）升降，进而带动所述摄像头（71）升降的摄像头升降装置，所述升降腔（21）的下侧内壁内设置驱动装置，其中，所述密封盖升降装置及所述摄像头升降装置可由所述驱动装置进行驱动，所述供能装置可为所述驱动装置进行供能；所述密封盖升降装置包括可转动的设置于所述第一升降槽（38）内的第一升降丝杠（39），所述第一升降丝杠（39）的下端连接于所述驱动装置，所述第一升降槽（38）内可滑动的设置有与所述第一升降丝杠（39）螺纹连接的第一升降滑块（74），所述第一升降丝杠（39）的上端固定连接有位于所述第一升降槽（38）内的光杆（37），所述第一升降槽（38）的上侧内壁内设置有开口向左的第一齿轮槽（42），所述光杆（37）的上端延伸通入所述第一齿轮槽（42）内并固定连接有可在所述第一齿轮槽（42）内转动的第一齿轮（36），其中，所述第一升降槽（38）内可滑动的设置有顶推块（72），所述顶推块（72）的上侧端面与所述第一升降槽（38）的上侧内壁之间固定连接有顶推弹簧（73），所述第一升降滑块（74）的左侧端面上固定设置有可在所述升降腔（21）内上下滑动的密封盖升降托块（75），所述密封盖升降托块（75）内设置有扭力弹簧槽（76），所述扭力弹簧槽（76）的上侧内壁内设置有开口向右且向上的第二齿轮槽（78），所述第二齿轮槽（78）内可转动的设置有可与所述第一齿轮（36）啮合的第二齿轮（79），所述第二齿轮（79）的轴心处固定设置有升降推杆（35），所述升降推杆（35）的下端延伸通入所述扭力弹簧槽（76）内，所述扭力弹簧槽（76）的圆弧形内壁与所述升降推杆（35）之间固定连接有扭力弹簧（77），所述升降推杆（35）的上端固定连接于所述密封盖（33）的下侧端面上；所述升降腔（21）靠近上端开口的右侧内壁上固定设置有可对所述升降推杆（35）进行导向的导向块（34）；所述摄像头升降装置包括相连通的设置于所述升降腔（21）左侧内壁内的第二升降槽（22），所述第二升降槽（22）内可转动的设置有第二升降丝杠（23），所述第二升降丝杠（23）的下端连接于所述驱动装置，所述第二升降槽（22）内可滑动的设置有与所述第二升降丝杠（23）螺纹连接的第二升降滑块（45），所述第二升降滑块（45）的右侧端面与所述摄像头托块（81）的左侧端面固定连接；所述驱动装置包括设置于所述升降腔（21）的下侧内壁内的驱动槽（25），所述驱动槽（25）的下侧内壁内固定设置有驱动电机（27），所述驱动电机（27）的上端动力连接有可在所述驱动槽（25）内转动的主动驱动齿轮（26），所述主动驱动齿轮（26）的左端啮合连接有第一从动驱动齿轮（24），其中，所述第二升降丝杠（23）的下端固定连接于所述第一从动驱动齿轮（24）的轴心处，所述主动驱动齿轮（26）的右端啮合连接有第二从动驱动齿轮（28），所述第一升降丝杠（39）的下端固定连接于所述第二从动驱动齿轮（28）的轴心处；所述角度调节装置包括开口向上的设置于所述摄像头托块（81）内的摆动腔（69），所述摆动腔（69）的前后侧内壁之间可转动的设置有摄像头摆动托块（65），所述摄像头摆动托块（65）内固定设置有水平转动电机（66），所述摄像头摆动托块（65）的左右两侧端面上与所述摆动腔（69）的左右两侧内壁之间分别固定设置有平衡弹簧（61），所述摄像头摆动托块（65）的下侧端面上固定设置有位于所述摆动腔（69）内的凸块（67），所述凸块（67）的右侧端面与所述摆动腔（69）的右侧内壁之间固定连接有顶力弹簧（68），所述摆动腔（69）的左侧内壁内相连通的设置有凸轮槽（62），所述凸轮槽（62）内可转动的设置有凸轮（63），所述凸轮槽（62）的上侧内壁内设置有切换滑槽（54），所述切换滑槽（54）内可滑动的设置有切换滑块（57），所述切换滑块（57）的右侧端面与所述切换滑槽（54）的右侧内壁之间固定连接有切换复位弹簧（64），所述切换滑块（57）内固定设置有竖直控制电机（56），所述切换滑槽（54）的上侧内壁内相连通的设置有第三齿轮槽（58），所述竖直控制电机（56）的上端动力连接有第三齿轮（55），所述第三齿轮（55）的右侧且位于所述第三齿轮槽（58）内可转动的设置有第四齿轮（59），其中，所述第四齿轮（59）与所述凸轮（63）固定连接，所述切换滑槽（54）的左侧内壁内相连通的设置有第一顶推槽（49），所述切换滑块（57）的左侧端面内固定设置有可在所述第一顶推槽（49）内左右滑动的第一顶推块（53），所述第一顶推块（53）的内壁内设置有开口向上的第二顶推槽（52），所述第二顶推槽（52）内可滑动的设置有第二顶推块（51），在所述第二顶推块（51）向下移动时可推动所述第一顶推块（53）向右侧移动，所述升降腔（21）靠近上侧端面的左侧端面上固定设置有反作用力块（32），当所述第二顶推块（51）上升并抵接至所述反作用力块（32）时可通过相互作用力推动所述第二顶推块（51）相对于所述摄像头托块（81）向下移动，第二顶推块（51）的左侧设置有复位装置；所述复位装置包括相连通的设置于所述第二顶推槽（52）左侧内壁内的回位滑槽（47），所述第二顶推块（51）的左侧端面上固定设置有可在所述回位滑槽（47）内上下滑动的回位滑块（46），所述回位滑块（46）的左侧端面与所述回位滑槽（47）的下侧内壁之间固定连接有回位弹簧（48）；所述供能装置包括固定设置于所述密封盖（33）上侧端面内的光伏电板（31），所述底板（11）内固定设置有蓄电池（41），所述光伏电板（31）可将光能转化为电能并储存于所述蓄电池（41）内。
说明书
一种商场用地埋式隐藏监控装置
技术领域
[0001]本发明涉及监控技术领域，具体为一种商场用地埋式隐藏监控装置。
背景技术
[0002]现如今，许多公共场合都采用监控摄像头替代人工进行监控，不再需要人工进行巡逻，尤其是在夜间时，通过监控摄像头对商城进行监控极大的增加了便利性，但是，在白天时，过多的悬挂摄像头极大的影响了商城内部装修的美观性，并且在白天时并不需要使用过多的摄像头进行监控，因此过多的挂设摄像头又显得累赘，因此，本发明旨在设计一种商场用地埋式隐藏监控装置。
发明内容
[0003]为解决上述问题，本例设计了一种商场用地埋式隐藏监控装置，包括固定设置于底板内的装置主体，所述装置主体内设置有开口向上的升降腔，所述装置主体的上侧且位于所述底板内设置有密封盖容纳槽，所述密封盖容纳槽内设置有可对所述升降腔的上端开口进行密封的密封盖，其中，所述密封盖及所述底板内设置有供能装置，所述升降腔的右侧内壁内设置有第一升降槽，所述第一升降槽及所述升降腔内设置有可带动所述密封盖进行开启的密封盖升降装置，所述密封盖升降装置的左侧且位于所述升降腔内设置有摄像头托块，所述摄像头托块上侧且位于所述升降腔内设置有摄像头，所述摄像头托块内设置有可带动所述摄像头翻转进而增大所述摄像头拍摄范围的角度调节装置，所述升降腔的左侧内壁内设置有可带动所述摄像头托块升降，进而带动所述摄像头升降的摄像头升降装置，所述升降腔的下侧内壁内设置驱动装置，其中，所述密封盖升降装置及所述摄像头升降装置可由所述驱动装置进行驱动，所述供能装置可为所述驱动装置进行供能。
[0004]其中，所述密封盖升降装置包括可转动的设置于所述第一升降槽内的第一升降丝杠，所述第一升降丝杠的下端连接于所述驱动装置，所述第一升降槽内可滑动的设置有与所述第一升降丝杠螺纹连接的第一升降滑块，所述第一升降丝杠的上端固定连接有位于所述第一升降槽内的光杆，所述第一升降槽的上侧内壁内设置有开口向左的第一齿轮槽，所述光杆的上端延伸通入所述第一齿轮槽内并固定连接有可在所述第一齿轮槽内转动的第一齿轮，其中，所述第一升降槽内可滑动的设置有顶推块，所述顶推块的上侧端面与所述第一升降槽的上侧内壁之间固定连接有顶推弹簧，所述第一升降滑块的左侧端面上固定设置有可在所述升降腔内上下滑动的密封盖升降托块，所述密封盖升降托块内设置有扭力弹簧槽，所述扭力弹簧槽的上侧内壁内设置有开口向右且向上的第二齿轮槽，所述第二齿轮槽内可转动的设置有可与所述第一齿轮啮合的第二齿轮，所述第二齿轮的轴心处固定设置有升降推杆，所述升降推杆的下端延伸通入所述扭力弹簧槽内，所述扭力弹簧槽的圆弧形内壁与所述升降推杆之间固定连接有扭力弹簧，所述升降推杆的上端固定连接于所述密封盖的下侧端面上。
[0005]其中，所述升降腔靠近上端开口的右侧内壁上固定设置有可对所述升降推杆进行导向的导向块。
[0006]其中，所述摄像头升降装置包括相连通的设置于所述升降腔左侧内壁内的第二升降槽，所述第二升降槽内可转动的设置有第二升降丝杠，所述第二升降丝杠的下端连接于所述驱动装置，所述第二升降槽内可滑动的设置有与所述第二升降丝杠螺纹连接的第二升降滑块，所述第二升降滑块的右侧端面与所述摄像头托块的左侧端面固定连接，所述驱动装置带动所述第二升降丝杠转动可带动所述第二升降滑块升降，进而带动所述摄像头升降。
[0007]其中，所述驱动装置包括设置于所述升降腔的下侧内壁内的驱动槽，所述驱动槽的下侧内壁内固定设置有驱动电机，所述驱动电机电性连接于所述供能装置，所述驱动电机的上端动力连接有可在所述驱动槽内转动的主动驱动齿轮，所述主动驱动齿轮的左端啮合连接有第一从动驱动齿轮，其中，所述第二升降丝杠的下端固定连接于所述第一从动驱动齿轮的轴心处，所述主动驱动齿轮的右端啮合连接有第二从动驱动齿轮，所述第一升降丝杠的下端固定连接于所述第二从动驱动齿轮的轴心处。
[0008]可优选的，所述角度调节装置包括开口向上的设置于所述摄像头托块内的摆动腔，所述摆动腔的前后侧内壁之间可转动的设置有摄像头摆动托块，所述摄像头摆动托块内固定设置有水平转动电机，所述摄像头的下侧端面动力连接于所述水平转动电机的上端，所述水平转动电机转动可带动所述摄像头水平转动，进而调整水平方向上的拍摄角度，所述摄像头摆动托块的左右两侧端面上与所述摆动腔的左右两侧内壁之间分别固定设置有平衡弹簧，所述摄像头摆动托块的下侧端面上固定设置有位于所述摆动腔内的凸块，所述凸块的右侧端面与所述摆动腔的右侧内壁之间固定连接有顶力弹簧，所述顶力弹簧对所述凸块施加有向左的弹力，所述摆动腔的左侧内壁内相连通的设置有凸轮槽，所述凸轮槽内可转动的设置有凸轮，所述凸轮转动可推动所述凸块摆动，进而带动所述摄像头摆动托块摆动，进而带动所述摄像头摆动，所述凸轮槽的上侧内壁内设置有切换滑槽，所述切换滑槽内可滑动的设置有切换滑块，所述切换滑块的右侧端面与所述切换滑槽的右侧内壁之间固定连接有切换复位弹簧，所述切换滑块内固定设置有竖直控制电机，所述切换滑槽的上侧内壁内相连通的设置有第三齿轮槽，所述竖直控制电机的上端动力连接有第三齿轮，所述第三齿轮的右侧且位于所述第三齿轮槽内可转动的设置有第四齿轮，其中，所述第四齿轮与所述凸轮固定连接，所述切换滑槽的左侧内壁内相连通的设置有第一顶推槽，所述切换滑块的左侧端面内固定设置有可在所述第一顶推槽内左右滑动的第一顶推块，所述第一顶推块的左侧端面上设置有斜面，所述第一顶推块的内壁内设置有开口向上的第二顶推槽，所述第二顶推槽内可滑动的设置有第二顶推块，所述第二顶推块的下侧端面上设置有斜面，在所述第二顶推块向下移动时可推动所述第一顶推块向右侧移动，所述升降腔靠近上侧端面的左侧端面上固定设置有反作用力块，当所述第二顶推块上升并抵接至所述反作用力块时可通过相互作用力推动所述第二顶推块相对于所述摄像头托块向下移动，第二顶推块的左侧设置有复位装置，其中，所述水平转动电机及所述竖直控制电机电性连接于所述供能装置。
[0009]可优选的，所述复位装置包括相连通的设置于所述第二顶推槽左侧内壁内的回位滑槽，所述第二顶推块的左侧端面上固定设置有可在所述回位滑槽内上下滑动的回位滑块，所述回位滑块的左侧端面与所述回位滑槽的下侧内壁之间固定连接有回位弹簧。
[0010]可优选的，所述供能装置包括固定设置于所述密封盖上侧端面内的光伏电板，所述底板内固定设置有蓄电池，所述光伏电板可将光能转化为电能并储存于所述蓄电池内。
[0011]本发明的有益效果是：本发明结构简单，操作方便，在夜间需要增加对商城的监控力度时，本装置可将摄像头升出，进而对商场内部进行监控，并且在监控过程中，本装置可根据监控人员的需要调整监控头监控的方向，进而增加监控范围，而在白天时不需要过多的监控摄像头时，本装置可将摄像头收回并进行密封，在对摄像头进行保护的同时不影响商城内部的装修，值得推荐使用。
附图说明
[0012]为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

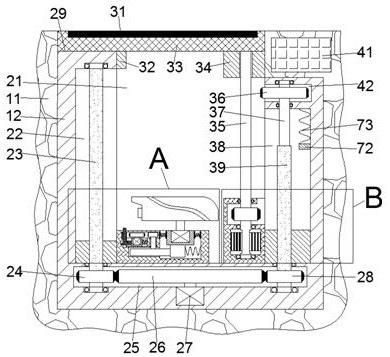

[0013]图1为本发明的一种商场用地埋式隐藏监控装置的整体结构示意图；
[0016]图4为图1的摄像头摆动托块与摆动腔俯视方向的连接示意图；

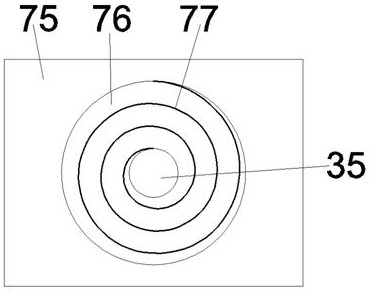

[0017]图5为图1的扭力弹簧槽和升降推杆与扭力弹簧之间的俯视方向的连接示意图；
[0018]图6为光伏电板的俯视图。
具体实施方式
[0019]下面结合图1-图6对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
[0020]本发明涉及一种商场用地埋式隐藏监控装置，主要应用于监控摄像头的收纳保护过程中，下面将结合本发明附图对本发明做进一步说明：
[0021]根据本发明一种商场用地埋式隐藏监控装置，包括固定设置于底板11内的装置主体12，所述装置主体12内设置有开口向上的升降腔21，所述装置主体12的上侧且位于所述底板11内设置有密封盖容纳槽29，所述密封盖容纳槽29内设置有可对所述升降腔21的上端开口进行密封的密封盖33，其中，所述密封盖33及所述底板11内设置有供能装置，所述升降腔21的右侧内壁内设置有第一升降槽38，所述第一升降槽38及所述升降腔21内设置有可带动所述密封盖33进行开启的密封盖升降装置，所述密封盖升降装置的左侧且位于所述升降腔21内设置有摄像头托块81，所述摄像头托块81上侧且位于所述升降腔21内设置有摄像头71，所述摄像头托块81内设置有可带动所述摄像头71翻转进而增大所述摄像头拍摄范围的角度调节装置，所述升降腔21的左侧内壁内设置有可带动所述摄像头托块81升降，进而带动所述摄像头71升降的摄像头升降装置，所述升降腔21的下侧内壁内设置驱动装置，其中，所述密封盖升降装置及所述摄像头升降装置可由所述驱动装置进行驱动，所述供能装置可为所述驱动装置进行供能。

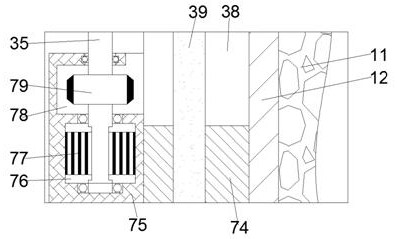

[0022]根据实施例，以下对密封盖升降装置进行详细说明，所述密封盖升降装置包括可转动的设置于所述第一升降槽38内的第一升降丝杠39，所述第一升降丝杠39的下端连接于所述驱动装置，所述第一升降槽38内可滑动的设置有与所述第一升降丝杠39螺纹连接的第一升降滑块74，所述第一升降丝杠39的上端固定连接有位于所述第一升降槽38内的光杆37，所述光杆37转动不会带动所述第一升降滑块74升降，所述第一升降槽38的上侧内壁内设置有开口向左的第一齿轮槽42，所述光杆37的上端延伸通入所述第一齿轮槽42内并固定连接有可在所述第一齿轮槽42内转动的第一齿轮36，其中，所述第一齿轮36的左端位于所述升降腔21内，所述第一升降槽38内可滑动的设置有顶推块72，所述顶推块72的上侧端面与所述第一升降槽38的上侧内壁之间固定连接有顶推弹簧73，所述第一升降滑块74的左侧端面上固定设置有可在所述升降腔21内上下滑动的密封盖升降托块75，所述密封盖升降托块75内设置有扭力弹簧槽76，所述扭力弹簧槽76的上侧内壁内设置有开口向右且向上的第二齿轮槽78，所述第二齿轮槽78内可转动的设置有可与所述第一齿轮36啮合的第二齿轮79，所述第二齿轮79的轴心处固定设置有升降推杆35，所述升降推杆35的下端延伸通入所述扭力弹簧槽76内，所述扭力弹簧槽76的圆弧形内壁与所述升降推杆35之间固定连接有扭力弹簧77，所述升降推杆35的上端固定连接于所述密封盖33的下侧端面上。
[0023]有益的，所述升降腔21靠近上端开口的右侧内壁上固定设置有可对所述升降推杆35进行导向的导向块34。
[0024]根据实施例，以下对摄像头升降装置进行详细说明，所述摄像头升降装置包括相连通的设置于所述升降腔21左侧内壁内的第二升降槽22，所述第二升降槽22内可转动的设置有第二升降丝杠23，所述第二升降丝杠23的下端连接于所述驱动装置，所述第二升降槽22内可滑动的设置有与所述第二升降丝杠23螺纹连接的第二升降滑块45，所述第二升降滑块45的右侧端面与所述摄像头托块81的左侧端面固定连接，所述驱动装置带动所述第二升降丝杠23转动可带动所述第二升降滑块45升降，进而带动所述摄像头71升降。
[0025]根据实施例，以下对驱动装置进行详细说明，所述驱动装置包括设置于所述升降腔21的下侧内壁内的驱动槽25，所述驱动槽25的下侧内壁内固定设置有驱动电机27，所述驱动电机27电性连接于所述供能装置，所述驱动电机27的上端动力连接有可在所述驱动槽25内转动的主动驱动齿轮26，所述主动驱动齿轮26的左端啮合连接有第一从动驱动齿轮24，其中，所述第二升降丝杠23的下端固定连接于所述第一从动驱动齿轮24的轴心处，所述主动驱动齿轮26的右端啮合连接有第二从动驱动齿轮28，所述第一升降丝杠39的下端固定连接于所述第二从动驱动齿轮28的轴心处，在所述驱动电机27驱动所述主动驱动齿轮26转动时，可带动所述第一从动驱动齿轮24及所述第二从动驱动齿轮28同时转动。

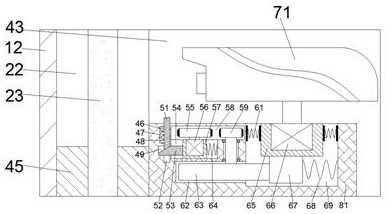

[0026]根据实施例，以下对角度调节装置进行详细说明，所述角度调节装置包括开口向上的设置于所述摄像头托块81内的摆动腔69，所述摆动腔69的前后侧内壁之间可转动的设置有摄像头摆动托块65，所述摄像头摆动托块65内固定设置有水平转动电机66，所述摄像头71的下侧端面动力连接于所述水平转动电机66的上端，所述水平转动电机66转动可带动所述摄像头71水平转动，进而调整水平方向上的拍摄角度，所述摄像头摆动托块65的左右两侧端面上与所述摆动腔69的左右两侧内壁之间分别固定设置有平衡弹簧61，所述摄像头摆动托块65的下侧端面上固定设置有位于所述摆动腔69内的凸块67，所述凸块67的右侧端面与所述摆动腔69的右侧内壁之间固定连接有顶力弹簧68，所述顶力弹簧68对所述凸块67施加有向左的弹力，所述摆动腔69的左侧内壁内相连通的设置有凸轮槽62，所述凸轮槽62内可转动的设置有凸轮63，所述凸轮63转动可推动所述凸块67摆动，进而带动所述摄像头摆动托块65摆动，进而带动所述摄像头71摆动，所述凸轮槽62的上侧内壁内设置有切换滑槽54，所述切换滑槽54内可滑动的设置有切换滑块57，所述切换滑块57的右侧端面与所述切换滑槽54的右侧内壁之间固定连接有切换复位弹簧64，所述切换滑块57内固定设置有竖直控制电机56，所述切换滑槽54的上侧内壁内相连通的设置有第三齿轮槽58，所述竖直控制电机56的上端动力连接有第三齿轮55，所述第三齿轮55的右侧且位于所述第三齿轮槽58内可转动的设置有第四齿轮59，其中，所述第四齿轮59与所述凸轮63固定连接，所述切换滑槽54的左侧内壁内相连通的设置有第一顶推槽49，所述切换滑块57的左侧端面内固定设置有可在所述第一顶推槽49内左右滑动的第一顶推块53，所述第一顶推块53的左侧端面上设置有斜面，所述第一顶推块53的内壁内设置有开口向上的第二顶推槽52，所述第二顶推槽52内可滑动的设置有第二顶推块51，所述第二顶推块51的下侧端面上设置有斜面，在所述第二顶推块51向下移动时可推动所述第一顶推块53向右侧移动，所述升降腔21靠近上侧端面的左侧端面上固定设置有反作用力块32，当所述第二顶推块51上升并抵接至所述反作用力块32时可通过相互作用力推动所述第二顶推块51相对于所述摄像头托块81向下移动，第二顶推块51的左侧设置有复位装置，其中，所述水平转动电机66及所述竖直控制电机56电性连接于所述供能装置。
[0027]有益的，所述复位装置包括相连通的设置于所述第二顶推槽52左侧内壁内的回位滑槽47，所述第二顶推块51的左侧端面上固定设置有可在所述回位滑槽47内上下滑动的回位滑块46，所述回位滑块46的左侧端面与所述回位滑槽47的下侧内壁之间固定连接有回位弹簧48。
[0028]根据实施例，以下对供能装置进行详细说明，所述供能装置包括固定设置于所述密封盖33上侧端面内的光伏电板31，所述底板11内固定设置有蓄电池41，所述光伏电板31可将光能转化为电能并储存于所述蓄电池41内，并通过所述蓄电池41内的电能可对所述驱动电机27，所述竖直控制电机56及所述水平转动电机66进行供电。
[0029]初始状态时，所述第二升降滑块45的下侧端面与所述第二升降槽22的下侧内壁想地接，所述摄像头托块81位于所述升降腔21的最下侧位置，所述摄像头71指向水平左侧方向，所述第二顶推块51在所述第二顶推槽52内最大限度上移，所述切换滑块57在所述切换滑槽54内最大限度左移，同时，所述第一升降滑块74的下侧端面与所述第一升降槽38的下侧内壁相抵接，所述密封盖升降托块75位于所述升降腔21的最下侧位置，所述密封盖33位于所述密封盖容纳槽29内，所述顶推块72在所述第一升降槽38内最大限度下移。
[0030]在将摄像头71升起时：所述驱动电机27启动，进而通过主动驱动齿轮26同时带动所述第一从动驱动齿轮24及所述第二从动驱动齿轮28转动，在此过程中，所述第二从动驱动齿轮28带动所述第一升降丝杠39转动，进而带动所述第一升降滑块74在所述第一升降槽38内向上移动，进而带动所述密封盖升降托块75向上移动，进而通过升降推杆35带动所述密封盖33升出所述密封盖容纳槽29外，在所述第一升降滑块74向上移动并抵接至所述顶推块72的下侧端面时，所述第一升降滑块74带动所述顶推块72上升并逐渐压缩所述顶推弹簧73，当所述第一升降滑块74上升至所述光杆37位置并脱离与所述第一升降丝杠39的螺纹连接时，所述第一升降丝杠39继续转动但是第一升降滑块74不再继续上升，在此时，所述第一齿轮36与所述第二齿轮79啮合，此时第一升降丝杠39继续转动可通过所述第一齿轮36带动所述第二齿轮79转动，进而带动所述升降推杆35转动并同时将扭矩通过形变的情况储存于所述扭力弹簧77内，此时密封盖33转动并与升降腔21的上端开口错开；
[0031]而同时在所述第一从动驱动齿轮24转动过程中，所述第二升降丝杠23转动可带动所述第二升降滑块45向上移动，进而带动所述摄像头托块81向上移动，并在所述第二顶推块51上端抵接至所述反作用力块32的下侧端面时，上升的所述摄像头托块81与所述反作用力块32之间的相互作用力可推动所述第二顶推块51下降，并推动所述第一顶推块53向右侧移动，进而推动所述切换滑块57向右侧移动，当所述第二升降滑块45最大限度上升时，所述第三齿轮55与所述第四齿轮59啮合，同时所述密封盖33与所述密封盖容纳槽29最大限度错开位置。
[0032]在调整所述摄像头71的拍摄角度时，所述供能装置为所述水平转动电机66供电并带动所述水平转动电机66转动，进而可带动所述摄像头71在水平方向上进行拍摄，当需要竖直方向上进行角度调整时，所述供能装置为所述竖直控制电机56供电并启动所述竖直控制电机56，此时竖直控制电机56带动所述第三齿轮55转动，进而通过第四齿轮59带动所述凸轮63转动，进而推动所述凸块67摆动，进而带动所述摄像头摆动托块65摆动，进而可带动所述摄像头摆动，此时可对所述摄像头71进行竖直方向上的拍摄角度进行调整。
[0033]使用完毕时，仅需所述水平转动电机66及竖直控制电机56带动所述摄像头71恢复至初始状态，并在所述驱动电机27反转即可，在此过程中，顶推弹簧73的弹力推动所述顶推块72向下移动，进而推动所述第一升降滑块74重新连接于所述第一升降丝杠39上。
[0034]本发明的有益效果是：本发明结构简单，操作方便，在夜间需要增加对商城的监控力度时，本装置可将摄像头升出，进而对商场内部进行监控，并且在监控过程中，本装置可根据监控人员的需要调整监控头监控的方向，进而增加监控范围，而在白天时不需要过多的监控摄像头时，本装置可将摄像头收回并进行密封，在对摄像头进行保护的同时不影响商城内部的装修，值得推荐使用。
[0035]通过以上方式，本领域的技术人员可以在本发明的范围内根据工作模式做出各种改变。
