摘要
本发明公开了一种适用于复杂山区的农田土壤灌溉装置，包括水池和主机体，所述水池内开设有储水腔，所述储水腔内存放水源，所述水池的顶部端面上开设有向下凹陷的凹型空间，所述凹型空间的底部与所述储水腔之间通过连通管路连通，雨水可通过凹型空间由连通管路进入储水腔内，所述连通管路的右壁上开设有动力腔，所述动力腔内转动设有转动扇轮，雨水由连通管路流入储水腔内时，本发明的农田土壤灌溉装置，可以安装在复杂山区梯田的最低处，进而能够在雨天收集雨水，并利用雨水冲击转动扇轮转动，带动发电机构发电，而且凹型空间的设计，使雨水能够更方便的流入储水腔内，进而使雨水的收集更加方便。
权利要求书
1.一种适用于复杂山区的农田土壤灌溉装置，包括水池和主机体，其特征在于：一种适用于复杂山区的农田土壤灌溉装置，所述水池内开设有储水腔，所述储水腔内存放水源，所述水池的顶部端面上开设有向下凹陷的凹型空间，所述凹型空间的底部与所述储水腔之间通过连通管路连通，雨水可通过凹型空间由连通管路进入储水腔内，所述连通管路的右壁上开设有动力腔，所述动力腔内转动设有转动扇轮，雨水由连通管路流入储水腔内时，可带动所述转动扇轮转动，所述动力腔的右侧相连通设有传动腔，所述传动腔的右侧开设有发电腔，所述发电腔内设有发电机构；其中，所述凹型空间上固设有滤网，所述可将杂物过滤，使雨水流入所述储水腔内，所述储水腔与所述凹型空间之间固设有上下延伸设置的抽水管路，所述抽水管路底部伸入所述储水腔内，所述抽水管路的外周上转动设有摆动板，所述摆动板位于所述滤网顶端，通过所述摆动板的摆动，可将所述滤网顶部的杂物清理到前后两侧，防止杂物堆积在滤网上，阻挡水流入所述储水腔内，所述水池的顶部固设有支架，所述支架内固设有主机体，所述主机体内开设有混合空间，所述混合空间内设有搅拌机构。
2.根据权利要求1所述的一种适用于复杂山区的农田土壤灌溉装置，其特征在于：所述传动腔内转动设有大锥齿轮，所述大锥齿轮的前端与所述转动扇轮的前端之间通过传动皮带连接，所述发电腔与所述传动腔之间转动设有左右延伸设置的横轴，所述横轴的左端固设有传动锥齿轮，所述传动锥齿轮与所述大锥齿轮啮合，所述横轴的右端固设有位于所述发电腔内的发电磁铁，所述发电腔的右端壁上固设有发电线圈，所述发电线圈与所述发电磁铁之间可以电磁感应发电，所述发电腔的顶部固设有蓄电池，所述蓄电池与所述发电线圈电性连接，所述蓄电池可储存电能。
3.根据权利要求1所述的一种适用于复杂山区的农田土壤灌溉装置，其特征在于：所述抽水管路与所述混合空间相连通设置，所述抽水管路的外周上设有扭簧，所所述扭簧一端与所述摆动板固定，另一端与所述主机体的底端固定，所述主机体的底端开设有开口朝下的底腔，所述底腔的右侧开设有皮带腔，所述皮带腔与所述底腔之间转动设有左右延伸设置的传动轴，所述传动轴的左端固设有位于所述底腔内的扇形齿轮，所述扇形齿轮可与所述摆动板的顶面啮合，所述传动轴的右端固设有位于所述皮带腔内的从动带轮。
4.根据权利要求3所述的一种适用于复杂山区的农田土壤灌溉装置，其特征在于：所述矩形腔与所述混合空间之间转动设有上下延伸设置的搅拌轴，所述搅拌轴的底端固设有位于所述矩形腔内的从动锥齿轮，位于所述混合空间内的所述搅拌轴的外周上固设有搅拌扇。
5.根据权利要求4所述的一种适用于复杂山区的农田土壤灌溉装置，其特征在于：所述皮带腔的右壁内固嵌有第一电机，所述第一电机的左端动力连接有动力轴，所述动力轴的左侧延伸段伸入所述矩形腔内，且其左侧末端固设有动力锥齿轮，所述动力锥齿轮与所述从动锥齿轮啮合，位于所述皮带腔内的所述动力轴的外周上固设有动力带轮，所述动力带轮与所述从动带轮之间通过竖向皮带动力连接。
6.根据权利要求1所述的一种适用于复杂山区的农田土壤灌溉装置，其特征在于：所述混合空间的左侧内壁里开设有第一滑腔，所述第一滑腔内滑动设有第一挡板，所述第一挡板上开设有第一圆孔，所述第一圆孔可以使所述混合空间与所述抽水管路连通或者封闭，所述混合空间与所述抽水管路之间的连通处内固嵌有单向阀，所述单向阀只允许水由储水腔内进入混合空间，不允许倒流，所述混合空间顶部设有第二滑腔，所述第二滑腔内滑动设有第二挡板，所述第二挡板上开设有第二圆孔，其中，所述第一挡板的左侧转动设有动力齿轮，所述动力齿轮与所述第一挡板啮合，所述第二挡板的底部转动设有从动齿轮，所述从动齿轮与所述第二挡板啮合，所述从动齿轮与所述动力齿轮之间通过绕线连接，所述动力齿轮的后侧动力连接有第二电机，所述第二电机固嵌在所述主机体内。
7.根据权利要求1所述的一种适用于复杂山区的农田土壤灌溉装置，其特征在于：所述主机体的顶端固设有肥料盒，所述肥料盒内可存放化肥，所述肥料盒的底部可与所述混合空间相连通。
8.根据权利要求1所述的一种适用于复杂山区的农田土壤灌溉装置，其特征在于：所述混合空间的右侧靠近底部位置处相连通设有排水管路，所述排水管路向右上延伸设置，所述混合空间与所述排水管路相连通处固设有所述水泵，所述所述水泵可将水抽入所述排水管路内。
9.根据权利要求8所述的一种适用于复杂山区的农田土壤灌溉装置，其特征在于：所述水池位于梯田的最低处，所述梯田上固设有立柱，所述立柱与所述排水管路固定，所述排水管路上固设有均匀分布的洒水喷头，所述洒水喷头可将水喷出到梯田上。
说明书
一种适用于复杂山区的农田土壤灌溉装置
技术领域
[0001]本发明涉及农业灌溉技术领域，具体为一种适用于复杂山区的农田土壤灌溉装置。
背景技术
[0002]农业灌溉，主要是指对农业耕作区进行的灌溉作业，农业灌溉方式一般可分为为传统的地面灌溉、普通喷灌以及微灌，农田灌溉可以改善农作物的生长条件，提高产量；传统的灌溉方式一般是用大水漫灌，这种灌溉方式十分浪费水资源，而且不适用于山区梯田的灌溉，因此有必要设计一种具有节能功能，且适用于复杂地形梯田的灌溉装置，用以节约水源，提高农产品产量。
发明内容
[0003]本发明的目的在于提供一种适用于复杂山区的农田土壤灌溉装置，用于克服现有技术中的上述缺陷。
[0004]根据本发明的一种适用于复杂山区的农田土壤灌溉装置，包括水池和主机体，所述水池内开设有储水腔，所述储水腔内存放水源，所述水池的顶部端面上开设有向下凹陷的凹型空间，所述凹型空间的底部与所述储水腔之间通过连通管路连通，雨水可通过凹型空间由连通管路进入储水腔内，所述连通管路的右壁上开设有动力腔，所述动力腔内转动设有转动扇轮，雨水由连通管路流入储水腔内时，可带动所述转动扇轮转动，所述动力腔的右侧相连通设有传动腔，所述传动腔的右侧开设有发电腔，所述发电腔内设有发电机构，其中，所述凹型空间上固设有滤网，所述可将杂物过滤，使雨水流入所述储水腔内，所述储水腔与所述凹型空间之间固设有上下延伸设置的抽水管路，所述抽水管路底部伸入所述储水腔内，所述抽水管路的外周上转动设有摆动板，所述摆动板位于所述滤网顶端，通过所述摆动板的摆动，可将所述滤网顶部的杂物清理到前后两侧，防止杂物堆积在滤网上，阻挡水流入所述储水腔内，所述水池的顶部固设有支架，所述支架内固设有主机体，所述主机体内开设有混合空间，所述混合空间内设有搅拌机构。
[0005]进一步的技术方案，所述传动腔内转动设有大锥齿轮，所述大锥齿轮的前端与所述转动扇轮的前端之间通过传动皮带连接，所述发电腔与所述传动腔之间转动设有左右延伸设置的横轴，所述横轴的左端固设有传动锥齿轮，所述传动锥齿轮与所述大锥齿轮啮合，所述横轴的右端固设有位于所述发电腔内的发电磁铁，所述发电腔的右端壁上固设有发电线圈，所述发电线圈与所述发电磁铁之间可以电磁感应发电，所述发电腔的顶部固设有蓄电池，所述蓄电池与所述发电线圈电性连接，所述蓄电池可储存电能。
[0006]进一步的技术方案，所述抽水管路与所述混合空间相连通设置，所述抽水管路的外周上设有扭簧，所述扭簧一端与所述摆动板固定，另一端与所述主机体的底端固定，所述主机体的底端开设有开口朝下的底腔，所述底腔的右侧开设有皮带腔，所述皮带腔与所述底腔之间转动设有左右延伸设置的传动轴，所述传动轴的左端固设有位于所述底腔内的扇形齿轮，所述扇形齿轮可与所述摆动板的顶面啮合，所述传动轴的右端固设有位于所述皮带腔内的从动带轮。
[0007]进一步的技术方案，所述搅拌机构包括开设在所述混合空间底部的矩形腔，所述矩形腔与所述混合空间之间转动设有上下延伸设置的搅拌轴，所述搅拌轴的底端固设有位于所述矩形腔内的从动锥齿轮，位于所述混合空间内的所述搅拌轴的外周上固设有搅拌扇。
[0008]进一步的技术方案，所述皮带腔的右壁内固嵌有第一电机，所述第一电机的左端动力连接有动力轴，所述动力轴的左侧延伸段伸入所述矩形腔内，且其左侧末端固设有动力锥齿轮，所述动力锥齿轮与所述从动锥齿轮啮合，位于所述皮带腔内的所述动力轴的外周上固设有动力带轮，所述动力带轮与所述从动带轮之间通过竖向皮带动力连接。
[0009]进一步的技术方案，所述混合空间的左侧内壁里开设有第一滑腔，所述第一滑腔内滑动设有第一挡板，所述第一挡板上开设有第一圆孔，所述第一圆孔可以使所述混合空间与所述抽水管路连通或者封闭，所述混合空间与所述抽水管路之间的连通处内固嵌有单向阀，所述单向阀只允许水由储水腔内进入混合空间，不允许倒流，所述混合空间顶部设有第二滑腔，所述第二滑腔内滑动设有第二挡板，所述第二挡板上开设有第二圆孔，其中，所述第一挡板的左侧转动设有动力齿轮，所述动力齿轮与所述第一挡板啮合，所述第二挡板的底部转动设有从动齿轮，所述从动齿轮与所述第二挡板啮合，所述从动齿轮与所述动力齿轮之间通过绕线连接，所述动力齿轮的后侧动力连接有第二电机，所述第二电机固嵌在所述主机体内。
[0010]进一步的技术方案，所述主机体的顶端固设有肥料盒，所述肥料盒内可存放化肥，所述肥料盒的底部可与所述混合空间相连通。
[0011]进一步的技术方案，所述混合空间的右侧靠近底部位置处相连通设有排水管路，所述排水管路向右上延伸设置，所述混合空间与所述排水管路相连通处固设有所述水泵，所述所述水泵可将水抽入所述排水管路内。
[0012]进一步的技术方案，所述水池位于梯田的最低处，所述梯田上固设有立柱，所述立柱与所述排水管路固定，所述排水管路上固设有均匀分布的洒水喷头，所述洒水喷头可将水喷出到梯田上。
[0013]本发明的有益效果是：本发明的农田土壤灌溉装置，可以安装在复杂山区梯田的最低处，进而能够在雨天收集雨水，并利用雨水冲击转动扇轮转动，带动发电机构发电，节省了电能，而且凹型空间的设计，使雨水能够更方便的流入储水腔内，进而使雨水的收集更加方便，滤网的设计可防止杂物堵塞连通管路，保证转动扇轮的转动，进而使发电机构能够正常工作，而且，肥料盒和搅拌机构的设计，可使肥料与水混合，进而方便施肥，而且本发明的结构比较简单，传动稳定，不易出现故障。
附图说明

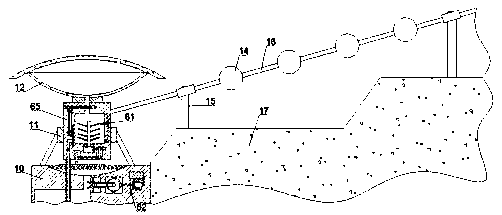

[0014]图1是本发明的一种适用于复杂山区的农田土壤灌溉装置内部整体结构示意图；图2是本发明的一种适用于复杂山区的农田土壤灌溉装置左侧部分内部整体结构示意图；图3是本发明中摆动板处的局部放大示意图；图4是本发明图中第二电机处的示意图。
具体实施方式
[0015]下面结合图1-4对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
[0016]参照图1-4，根据本发明的实施例的一种适用于复杂山区的农田土壤灌溉装置，包括水池10和主机体65，所述水池10内开设有储水腔18，所述储水腔18内存放水源，所述水池10的顶部端面上开设有向下凹陷的凹型空间57，所述凹型空间57的底部与所述储水腔18之间通过连通管路20连通，雨水可通过凹型空间57由连通管路20进入储水腔18内，所述连通管路20的右壁上开设有动力腔21，所述动力腔21内转动设有转动扇轮22，雨水由连通管路20流入储水腔18内时，可带动所述转动扇轮22转动，所述动力腔21的右侧相连通设有传动腔26，所述传动腔26的右侧开设有发电腔31，所述发电腔31内设有发电机构82，其中，所述凹型空间57上固设有滤网32，所述可将杂物过滤，使雨水流入所述储水腔18内，所述储水腔18与所述凹型空间57之间固设有上下延伸设置的抽水管路19，所述抽水管路19底部伸入所述储水腔18内，所述抽水管路19的外周上转动设有摆动板56，所述摆动板56位于所述滤网32顶端，通过所述摆动板56的摆动，可将所述滤网32顶部的杂物清理到前后两侧，防止杂物堆积在滤网32上，阻挡水流入所述储水腔18内，所述水池10的顶部固设有支架11，所述支架11内固设有主机体65，所述主机体65内开设有混合空间34，所述混合空间34内设有搅拌机构81，所述搅拌机构81可将水和肥料搅拌。
[0017]有益地或示例性地，所述传动腔26内转动设有大锥齿轮24，所述大锥齿轮24的前端与所述转动扇轮22的前端之间通过传动皮带23连接，所述发电腔31与所述传动腔26之间转动设有左右延伸设置的横轴27，所述横轴27的左端固设有传动锥齿轮25，所述传动锥齿轮25与所述大锥齿轮24啮合，所述横轴27的右端固设有位于所述发电腔31内的发电磁铁29，所述发电腔31的右端壁上固设有发电线圈30，所述发电线圈30与所述发电磁铁29之间可以电磁感应发电，所述发电腔31的顶部固设有蓄电池28，所述蓄电池28与所述发电线圈30电性连接，所述蓄电池28可储存电能，通过所述转动扇轮22的转动，使所述大锥齿轮24转动，所述大锥齿轮24带动所述传动锥齿轮25转动，使所述横轴27电动所述发电磁铁29转动，进而进行发电。
[0018]有益地或示例性地，所述抽水管路19与所述混合空间34相连通设置，所述抽水管路19的外周上设有扭簧66，所述扭簧66一端与所述摆动板56固定，另一端与所述主机体65的底端固定，所述主机体65的底端开设有开口朝下的底腔54，所述底腔54的右侧开设有皮带腔61，所述皮带腔61与所述底腔54之间转动设有左右延伸设置的传动轴59，所述传动轴59的左端固设有位于所述底腔54内的扇形齿轮55，所述扇形齿轮55可与所述摆动板56的顶面啮合，所述传动轴59的右端固设有位于所述皮带腔61内的从动带轮58，通过所述传动轴59的转动，使所述扇形齿轮55带动所述摆动板56往复转动，进而使滤网32顶部的杂物分散到前后两，使水进入凹型空间57内。
[0019]有益地或示例性地，所述搅拌机构81包括开设在所述混合空间34底部的矩形腔51，所述矩形腔51与所述混合空间34之间转动设有上下延伸设置的搅拌轴36，所述搅拌轴36的底端固设有位于所述矩形腔51内的从动锥齿轮52，位于所述混合空间34内的所述搅拌轴36的外周上固设有搅拌扇33。
[0020]有益地或示例性地，所述皮带腔61的右壁内固嵌有第一电机47，所述第一电机47的左端动力连接有动力轴49，所述动力轴49的左侧延伸段伸入所述矩形腔51内，且其左侧末端固设有动力锥齿轮50，所述动力锥齿轮50与所述从动锥齿轮52啮合，位于所述皮带腔61内的所述动力轴49的外周上固设有动力带轮48，所述动力带轮48与所述从动带轮58之间通过竖向皮带60动力连接。
[0021]有益地或示例性地，所述混合空间34的左侧内壁里开设有第一滑腔45，所述第一滑腔45内滑动设有第一挡板46，所述第一挡板46上开设有第一圆孔44，所述第一圆孔44可以使所述混合空间34与所述抽水管路19连通或者封闭，所述混合空间34与所述抽水管路19之间的连通处内固嵌有单向阀41，所述单向阀41只允许水由储水腔18内进入混合空间34，不允许倒流，所述混合空间34顶部设有第二滑腔37，所述第二滑腔37内滑动设有第二挡板38，所述第二挡板38上开设有第二圆孔39，其中，所述第一挡板46的左侧转动设有动力齿轮43，所述动力齿轮43与所述第一挡板46啮合，所述第二挡板38的底部转动设有从动齿轮42，所述从动齿轮42与所述第二挡板38啮合，所述从动齿轮42与所述动力齿轮43之间通过绕线67连接，所述动力齿轮43的后侧动力连接有第二电机70，所述第二电机70固嵌在所述主机体65内，通过控制所述第二电机70工作，使所述动力齿轮43转动，进而使所述从动齿轮42转动，使所述第二挡板38可以滑动，所述第一挡板46可以滑动，进而连通或者封闭所述混合空间34和所述抽水管路19。
[0022]有益地或示例性地，所述主机体65的顶端固设有肥料盒12，所述肥料盒12内可存放化肥，所述肥料盒12的底部可与所述混合空间34相连通。
[0023]有益地或示例性地，所述混合空间34的右侧靠近底部位置处相连通设有排水管路16，所述排水管路16向右上延伸设置，所述混合空间34与所述排水管路16相连通处固设有所述水泵35，所述所述水泵35可将水抽入所述排水管路16内。
[0024]有益地或示例性地，所述水池10位于梯田17的最低处，所述梯田17上固设有立柱15，所述立柱15与所述排水管路16固定，所述排水管路16上固设有均匀分布的洒水喷头14，所述洒水喷头14可将水喷出到梯田17上。
[0025]当使用时，首先在雨天时，本装置可进行雨水收集和发电，水由梯田17流入水池10的顶部，经过滤网32的过滤，进入连通管路20，雨水带动转动扇轮22转动，进而使传动皮带23带动大锥齿轮24转动，使传动锥齿轮25带动横轴27转动，从而使发电磁铁29转动，使发电线圈30可以进行电磁感应发电，控制第一电机47工作，使动力轴49转动，进而使动力带轮48带动从动带轮58转动，使传动轴59带动扇形齿轮55转动，使摆动板56以抽水管路19位圆心前后摆动，动力轴49带动动力锥齿轮50转动，进而使从动锥齿轮52转动，使搅拌轴36转动，进而使搅拌扇33可以进行搅拌，使水和肥料充分混合，通过控制第二电机70工作，使动力齿轮43转动，进而使第一挡板46可以向上或向下滑动，当第一挡板46向上滑动时，第一圆孔44上移，使抽水管路19与混合空间34不连通，此时从动齿轮42带动第二挡板38左移，使第二圆孔39左移，进而使肥料盒12与混合空间34连通，从而使化肥由肥料盒12掉落进混合空间34内，当第一挡板46向下移动时，第一圆孔44连通混合空间34和抽水管路19，此时第二挡板38向右移动，使肥料盒12与混合空间34不连通，控制水泵35工作，使水可以泵入排水管路16内，然后由洒水喷头14喷洒在梯田17上。
[0026]本发明的有益效果是：本发明的农田土壤灌溉装置，可以安装在复杂山区梯田的最低处，进而能够在雨天收集雨水，并利用雨水冲击转动扇轮转动，带动发电机构发电，节省了电能，而且凹型空间的设计，使雨水能够更方便的流入储水腔内，进而使雨水的收集更加方便，滤网的设计可防止杂物堵塞连通管路，保证转动扇轮的转动，进而使发电机构能够正常工作，而且，肥料盒和搅拌机构的设计，可使肥料与水混合，进而方便施肥，而且本发明的结构比较简单，传动稳定，不易出现故障。
[0027]本领域的技术人员可以明确，在不脱离本发明的总体精神以及构思的情形下，可以做出对于以上实施例的各种变型。其均落入本发明的保护范围之内。本发明的保护方案以本发明所附的权利要求书为准。
