详情
摘要
本发明公开的一种带处理灌溉沟渠功能的水利发电设备，包括主箱体，所述主箱体内设有开口向上的发电腔，所述主箱体上端面铰接有能够切换所述发电腔连通状态的发电腔门，所述发电腔下侧连通设有水轮腔，所述水轮腔前后壁转动连接有水轮轴，所述水轮腔右壁连通设有摆杆腔，所述水轮腔内设有向右延伸至所述摆杆腔内且向上延伸至所述发电腔内的发电机构，所述水轮腔下侧连通设有左右贯通的流通腔，本发明通过水利发电机构，在利用农田灌溉沟渠的水流动力发电的同时，对沟渠的水进行过滤处理，防止沟渠内的垃圾等流入农田中，并且设置了对肥料的搅拌与自动对沟渠进行肥料投放。
权利要求书
1.一种带处理灌溉沟渠功能的水利发电设备，包括主箱体，其特征在于：所述主箱体内设有开口向上的发电腔，所述主箱体上端面铰接有能够切换所述发电腔连通状态的发电腔门，所述发电腔下侧连通设有水轮腔，所述水轮腔前后壁转动连接有水轮轴，所述水轮腔右壁连通设有摆杆腔，所述水轮腔内设有向右延伸至所述摆杆腔内且向上延伸至所述发电腔内的发电机构，所述水轮腔下侧连通设有左右贯通的流通腔，所述摆杆腔右侧设有与所述流通腔上壁连通的落料腔，所述落料腔与所述摆杆腔之间连通设有滑动腔，所述落料腔上侧连通设有开口向上的搅拌腔，所述主箱体上端面且位于所述发电腔门右侧铰接有能够切换所述搅拌腔连通状态的搅拌腔门，所述搅拌腔内设有向下延伸至所述落料腔内的落料机构，所述搅拌腔右侧设有传动腔，所述传动腔与所述搅拌腔之间连通设有皮带腔，所述传动腔内设有清理机构，所述传动腔右侧设有开口向右的清理腔，所述清理腔与所述传动腔之间连通设有支撑腔，所述清理腔右侧连通设有开口向下的推杆腔，所述推杆腔下侧连通设有左右贯通的过滤腔，所述过滤腔内设有向上延伸至所述推杆腔内的滑块机构。
2.如权利要求1所述的一种带处理灌溉沟渠功能的水利发电设备，其特征在于：所述发电机构包括与所述发电腔左右壁固定连接的蓄电池，所述发电腔后壁固定连接有发电机，所述发电机上端面与所述蓄电池下端面之间连接有电线，所述发电机前端面动力连接有与所述发电腔前壁转动连接的发电轴，所述水轮轴外圆面固定连接有水轮，所述水轮轴与所述发电轴之间动力连接有第一传动带，所述摆杆腔前后壁转动连接有摆杆轴，所述摆杆轴与所述水轮轴之间动力连接有位于所述第一传动带前侧的交叉传动带，所述摆杆轴外圆面且位于所述交叉传动带后侧固定连接有摆杆轮，所述摆杆轮外圆面固定连接有一根摆杆。
3.如权利要求2所述的一种带处理灌溉沟渠功能的水利发电设备，其特征在于：所述落料机构包括与所述滑动腔上下壁左右滑动连接且能够切换所述落料腔连通状态的滑动板，所述滑动板下端面左侧末端固定连接有拉簧块，所述拉簧块右端面固定连接有与所述摆杆腔右壁固定连接的拉簧，所述搅拌腔右壁固定连接有带轮罩，所述带轮罩内设有带轮罩腔，所述带轮罩腔上下壁转动连接有向上下两侧延伸至所述带轮罩上下侧的搅拌轴，所述搅拌轴外圆面固定连接有搅拌叶，所述搅拌轴位于所述带轮罩腔内的一端外圆面固定连接有第二从动带轮。
4.如权利要求3所述的一种带处理灌溉沟渠功能的水利发电设备，其特征在于：所述清理机构包括设于所述传动腔下壁的电机，所述电机上端面动力连接有与所述传动腔上壁转动连接的主动轴，所述主动轴外圆面固定连接有第二主动带轮，所述第二主动带轮与所述第二从动带轮之间绕设有贯穿所述皮带腔且向左延伸至所述带轮罩腔内的第二皮带，所述主动轴位于所述第二主动带轮上侧的外圆面固定连接有主动锥齿轮，所述主动锥齿轮下端面固定连接有下侧齿轮，所述传动腔左壁固定连接有支撑轴，所述支撑轴外圆面右侧末端转动连接有与所述主动锥齿轮啮合的换向锥齿轮。
5.如权利要求4所述的一种带处理灌溉沟渠功能的水利发电设备，其特征在于：所述主动轴位于所述主动锥齿轮上端的外圆面转动连接有与所述换向锥齿轮啮合的从动锥齿轮，所述从动锥齿轮上端面固定连接有上侧齿轮，所述传动腔上下壁且位于所述主动轴右侧转动连接有从动轴，所述从动轴外圆面下端固定连接有传动齿轮，所述传动腔右壁上下滑动连接有齿轮箱，所述齿轮箱内设有开口向左的齿轮腔，所述齿轮腔内设有与所述从动轴花键连接的滑动齿轮，所述齿轮箱上端面固定连接有左右对称的电磁铁弹簧，所述电磁铁弹簧上端固定连接有与所述传动腔上壁固定连接的电磁铁。
6.如权利要求1所述的一种带处理灌溉沟渠功能的水利发电设备，其特征在于：所述支撑腔上下壁固定连接有固定轴，所述固定轴外圆面转动连接有清理摆杆，所述清理摆杆左侧末端固定连接有扇形齿轮，所述流通腔上下壁左端固定连接有肥料滤板，所述过滤腔上下壁左端固定连接有垃圾滤板，所述过滤腔上壁且位于所述垃圾滤板右侧固定连接有导向块。
7.如权利要求1所述的一种带处理灌溉沟渠功能的水利发电设备，其特征在于：所述滑块机构包括设于所述推杆腔上壁的电动推杆，所述电动推杆下端面动力连接有伸缩杆，所述伸缩杆下端面固定连接有收集块，所述收集块内设有开口向左的滑块腔，所述滑块腔右壁固定连接有滑块弹簧，所述滑块弹簧左端固定连接有与所述滑块腔上下壁左右滑动连接的滑块，所述滑块腔上壁固定连接有紧固块，所述滑块腔下壁与所述过滤腔连通设有让位腔，所述过滤腔下壁固定连接有能够穿过所述让位腔的顶出块。
说明书
一种带处理灌溉沟渠功能的水利发电设备
技术领域
[0001]本发明涉及水利发电相关技术领域，具体为一种带处理灌溉沟渠功能的水利发电设备。
背景技术
[0002]在农业种植中，有许多的植物蔬菜种植是需要经常的水流灌溉的，但是如果人工的经常对农田进行浇水太浪费人力，所以农夫们经常会在农田周围开辟沟渠，然后从其他地方引流进来从而灌溉农田，但是如果引流进来的水中有很多垃圾杂物等，这些垃圾杂物一旦流入农田中，对植物的生长带来危害的同时，也大大的增加了农夫清理的负担，并且沟渠的水流也是发电的资源，但是少有人对其进行利用。现有的水利发电设备难以合理利用农田灌溉沟渠中的资源，并且难以对水流进行过滤处理，功能性一般。本发明阐明的一种能解决上述问题的装置。
发明内容
[0003]技术问题：普通的水利发电设备难以合理利用农田灌溉沟渠中的资源，并且难以处理水流中的垃圾，功能性一般。
[0004]为解决上述问题，本例设计了一种带处理灌溉沟渠功能的水利发电设备，本例的一种带处理灌溉沟渠功能的水利发电设备，包括主箱体，所述主箱体内设有开口向上的发电腔，所述主箱体上端面铰接有能够切换所述发电腔连通状态的发电腔门，所述发电腔下侧连通设有水轮腔，所述水轮腔前后壁转动连接有水轮轴，所述水轮腔右壁连通设有摆杆腔，所述水轮腔内设有向右延伸至所述摆杆腔内且向上延伸至所述发电腔内的发电机构，所述水轮腔下侧连通设有左右贯通的流通腔，所述摆杆腔右侧设有与所述流通腔上壁连通的落料腔，所述落料腔与所述摆杆腔之间连通设有滑动腔，所述落料腔上侧连通设有开口向上的搅拌腔，所述主箱体上端面且位于所述发电腔门右侧铰接有能够切换所述搅拌腔连通状态的搅拌腔门，所述搅拌腔内设有向下延伸至所述落料腔内的落料机构，所述搅拌腔右侧设有传动腔，所述传动腔与所述搅拌腔之间连通设有皮带腔，所述传动腔内设有清理机构，所述传动腔右侧设有开口向右的清理腔，所述清理腔与所述传动腔之间连通设有支撑腔，所述清理腔右侧连通设有开口向下的推杆腔，所述推杆腔下侧连通设有左右贯通的过滤腔，所述过滤腔内设有向上延伸至所述推杆腔内的滑块机构。
[0005]可优选地，所述发电机构包括与所述发电腔左右壁固定连接的蓄电池，所述发电腔后壁固定连接有发电机，所述发电机上端面与所述蓄电池下端面之间连接有电线，所述发电机前端面动力连接有与所述发电腔前壁转动连接的发电轴，所述水轮轴外圆面固定连接有水轮，所述水轮轴与所述发电轴之间动力连接有第一传动带，所述摆杆腔前后壁转动连接有摆杆轴，所述摆杆轴与所述水轮轴之间动力连接有位于所述第一传动带前侧的交叉传动带，所述摆杆轴外圆面且位于所述交叉传动带后侧固定连接有摆杆轮，所述摆杆轮外圆面固定连接有一根摆杆。
[0006]可优选地，所述落料机构包括与所述滑动腔上下壁左右滑动连接且能够切换所述落料腔连通状态的滑动板，所述滑动板下端面左侧末端固定连接有拉簧块，所述拉簧块右端面固定连接有与所述摆杆腔右壁固定连接的拉簧，所述搅拌腔右壁固定连接有带轮罩，所述带轮罩内设有带轮罩腔，所述带轮罩腔上下壁转动连接有向上下两侧延伸至所述带轮罩上下侧的搅拌轴，所述搅拌轴外圆面固定连接有搅拌叶，所述搅拌轴位于所述带轮罩腔内的一端外圆面固定连接有第二从动带轮。
[0007]可优选地，所述清理机构包括设于所述传动腔下壁的电机，所述电机上端面动力连接有与所述传动腔上壁转动连接的主动轴，所述主动轴外圆面固定连接有第二主动带轮，所述第二主动带轮与所述第二从动带轮之间绕设有贯穿所述皮带腔且向左延伸至所述带轮罩腔内的第二皮带，所述主动轴位于所述第二主动带轮上侧的外圆面固定连接有主动锥齿轮，所述主动锥齿轮下端面固定连接有下侧齿轮，所述传动腔左壁固定连接有支撑轴，所述支撑轴外圆面右侧末端转动连接有与所述主动锥齿轮啮合的换向锥齿轮。
[0008]可优选地，所述主动轴位于所述主动锥齿轮上端的外圆面转动连接有与所述换向锥齿轮啮合的从动锥齿轮，所述从动锥齿轮上端面固定连接有上侧齿轮，所述传动腔上下壁且位于所述主动轴右侧转动连接有从动轴，所述从动轴外圆面下端固定连接有传动齿轮，所述传动腔右壁上下滑动连接有齿轮箱，所述齿轮箱内设有开口向左的齿轮腔，所述齿轮腔内设有与所述从动轴花键连接的滑动齿轮，所述齿轮箱上端面固定连接有左右对称的电磁铁弹簧，所述电磁铁弹簧上端固定连接有与所述传动腔上壁固定连接的电磁铁。
[0009]可优选地，所述支撑腔上下壁固定连接有固定轴，所述固定轴外圆面转动连接有清理摆杆，所述清理摆杆左侧末端固定连接有扇形齿轮，所述流通腔上下壁左端固定连接有肥料滤板，所述过滤腔上下壁左端固定连接有垃圾滤板，所述过滤腔上壁且位于所述垃圾滤板右侧固定连接有导向块。
[0010]可优选地，所述滑块机构包括设于所述推杆腔上壁的电动推杆，所述电动推杆下端面动力连接有伸缩杆，所述伸缩杆下端面固定连接有收集块，所述收集块内设有开口向左的滑块腔，所述滑块腔右壁固定连接有滑块弹簧，所述滑块弹簧左端固定连接有与所述滑块腔上下壁左右滑动连接的滑块，所述滑块腔上壁固定连接有紧固块，所述滑块腔下壁与所述过滤腔连通设有让位腔，所述过滤腔下壁固定连接有能够穿过所述让位腔的顶出块。
[0011]本发明的有益效果是：本发明通过水利发电机构，在利用农田灌溉沟渠的水流动力发电的同时，对沟渠的水进行过滤处理，防止沟渠内的垃圾等流入农田中，并且设置了对肥料的搅拌与自动对沟渠进行肥料投放，防止肥料投放过多与肥料不均匀而造成施肥过量从而对庄稼造成损伤。
附图说明
[0012]为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

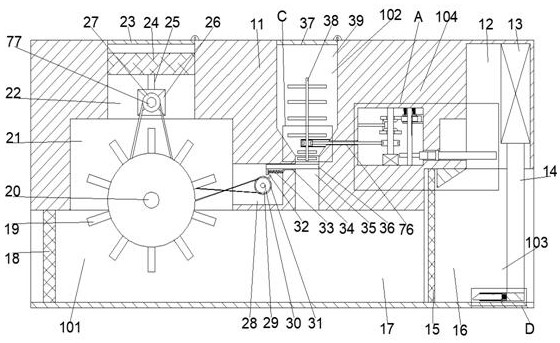

[0013]图1为本发明的一种带处理灌溉沟渠功能的水利发电设备的整体结构示意图；图2为图1的“A”的结构放大示意图；图3为图2的“B-B”方向的结构示意图；图4为图1的“C”的结构放大示意图；图5为图1的“D”的结构放大示意图。
具体实施方式
[0014]下面结合图1-图5对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
[0015]本发明所述的一种带处理灌溉沟渠功能的水利发电设备，包括主箱体11，所述主箱体11内设有开口向上的发电腔22，所述主箱体11上端面铰接有能够切换所述发电腔22连通状态的发电腔门23，所述发电腔22下侧连通设有水轮腔21，所述水轮腔21前后壁转动连接有水轮轴20，所述水轮腔21右壁连通设有摆杆腔28，所述水轮腔21内设有向右延伸至所述摆杆腔28内且向上延伸至所述发电腔22内的发电机构101，所述水轮腔21下侧连通设有左右贯通的流通腔17，所述摆杆腔28右侧设有与所述流通腔17上壁连通的落料腔35，所述落料腔35与所述摆杆腔28之间连通设有滑动腔34，所述落料腔35上侧连通设有开口向上的搅拌腔39，所述主箱体11上端面且位于所述发电腔门23右侧铰接有能够切换所述搅拌腔39连通状态的搅拌腔门37，所述搅拌腔39内设有向下延伸至所述落料腔35内的落料机构102，所述搅拌腔39右侧设有传动腔74，所述传动腔74与所述搅拌腔39之间连通设有皮带腔76，所述传动腔74内设有清理机构104，所述传动腔74右侧设有开口向右的清理腔65，所述清理腔65与所述传动腔74之间连通设有支撑腔63，所述清理腔65右侧连通设有开口向下的推杆腔12，所述推杆腔12下侧连通设有左右贯通的过滤腔16，所述过滤腔16内设有向上延伸至所述推杆腔12内的滑块机构103。
[0016]有益地，所述发电机构101包括与所述发电腔22左右壁固定连接的蓄电池24，所述发电腔22后壁固定连接有发电机26，所述发电机26上端面与所述蓄电池24下端面之间连接有电线25，所述发电机26前端面动力连接有与所述发电腔22前壁转动连接的发电轴77，所述水轮轴20外圆面固定连接有水轮19，所述水轮轴20与所述发电轴77之间动力连接有第一传动带27，所述摆杆腔28前后壁转动连接有摆杆轴30，所述摆杆轴30与所述水轮轴20之间动力连接有位于所述第一传动带27前侧的交叉传动带29，所述摆杆轴30外圆面且位于所述交叉传动带29后侧固定连接有摆杆轮31，所述摆杆轮31外圆面固定连接有一根摆杆。
[0017]有益地，所述落料机构102包括与所述滑动腔34上下壁左右滑动连接且能够切换所述落料腔35连通状态的滑动板36，所述滑动板36下端面左侧末端固定连接有拉簧块32，所述拉簧块32右端面固定连接有与所述摆杆腔28右壁固定连接的拉簧33，所述搅拌腔39右壁固定连接有带轮罩41，所述带轮罩41内设有带轮罩腔42，所述带轮罩腔42上下壁转动连接有向上下两侧延伸至所述带轮罩41上下侧的搅拌轴38，所述搅拌轴38外圆面固定连接有搅拌叶40，所述搅拌轴38位于所述带轮罩腔42内的一端外圆面固定连接有第二从动带轮44。
[0018]有益地，所述清理机构104包括设于所述传动腔74下壁的电机47，所述电机47上端面动力连接有与所述传动腔74上壁转动连接的主动轴48，所述主动轴48外圆面固定连接有第二主动带轮46，所述第二主动带轮46与所述第二从动带轮44之间绕设有贯穿所述皮带腔76且向左延伸至所述带轮罩腔42内的第二皮带45，所述主动轴48位于所述第二主动带轮46上侧的外圆面固定连接有主动锥齿轮54，所述主动锥齿轮54下端面固定连接有下侧齿轮53，所述传动腔74左壁固定连接有支撑轴49，所述支撑轴49外圆面右侧末端转动连接有与所述主动锥齿轮54啮合的换向锥齿轮52。
[0019]有益地，所述主动轴48位于所述主动锥齿轮54上端的外圆面转动连接有与所述换向锥齿轮52啮合的从动锥齿轮51，所述从动锥齿轮51上端面固定连接有上侧齿轮50，所述传动腔74上下壁且位于所述主动轴48右侧转动连接有从动轴75，所述从动轴75外圆面下端固定连接有传动齿轮60，所述传动腔74右壁上下滑动连接有齿轮箱57，所述齿轮箱57内设有开口向左的齿轮腔58，所述齿轮腔58内设有与所述从动轴75花键连接的滑动齿轮59，所述齿轮箱57上端面固定连接有左右对称的电磁铁弹簧56，所述电磁铁弹簧56上端固定连接有与所述传动腔74上壁固定连接的电磁铁55。
[0020]有益地，所述支撑腔63上下壁固定连接有固定轴64，所述固定轴64外圆面转动连接有清理摆杆62，所述清理摆杆62左侧末端固定连接有扇形齿轮61，所述流通腔17上下壁左端固定连接有肥料滤板18，所述过滤腔16上下壁左端固定连接有垃圾滤板15，所述过滤腔16上壁且位于所述垃圾滤板15右侧固定连接有导向块66。
[0021]有益地，所述滑块机构103包括设于所述推杆腔12上壁的电动推杆13，所述电动推杆13下端面动力连接有伸缩杆14，所述伸缩杆14下端面固定连接有收集块68，所述收集块68内设有开口向左的滑块腔72，所述滑块腔72右壁固定连接有滑块弹簧73，所述滑块弹簧73左端固定连接有与所述滑块腔72上下壁左右滑动连接的滑块67，所述滑块腔72上壁固定连接有紧固块71，所述滑块腔72下壁与所述过滤腔16连通设有让位腔70，所述过滤腔16下壁固定连接有能够穿过所述让位腔70的顶出块69。
[0022]以下结合图1至图5对本文中的一种带处理灌溉沟渠功能的水利发电设备的使用步骤进行详细说明：初始状态时，清理摆杆62完全位于清理腔65内，通过调节电磁铁55的电流大小从而控制电磁铁55的磁力，从而将滑动齿轮59吸附至位于上侧齿轮50与下侧齿轮53之间从而无法带动从动轴75转动，此时电磁铁弹簧56被压缩了部分，收集块68位于推杆腔12内，伸缩杆14处于收缩状态，拉簧33处于放松状态，滑动板36将落料腔35封闭，发电腔门23将发电腔22封闭，搅拌腔门37将搅拌腔39封闭，紧固块71将滑块67紧固从而使滑块67位于滑块腔72内的右极限位置从而带动滑块弹簧73处于绷紧状态。
[0023]工作时，打开搅拌腔门37并将肥料放入搅拌腔39内，启动电机47从而带动主动轴48转动，从而通过第二主动带轮46转动带动第二皮带45开始传动，从而带动第二从动带轮44转动，从而带动搅拌轴38转动，从而带动搅拌叶40旋转从而对搅拌腔39内的肥料进行搅拌，搅拌结束后关闭电机47并将主箱体11放入沟渠内，水流穿过过滤腔16，通过垃圾滤板15的过滤将垃圾等留在过滤腔16内，水流穿过垃圾滤板15从而冲入流通腔17内，通过水流的冲击力从而带动水轮19转动，通过水轮19的转动从而带动水轮轴20转动，从而通过第一传动带27传动，通过第一传动带27的传动比从而带动发电轴77转动，从而带动发电机26开始发电，通过电线25从而为蓄电池24充电，在设备使用完毕后能够通过打开发电腔门23从而将蓄电池24取出进行使用，通过水轮轴20的转动从而带动交叉传动带29开始传动，通过交叉传动带29的传动比以及转向从而带动摆杆轴30缓速反向转动，通过摆杆轴30的转动从而带动摆杆轮31转动，当摆杆轮31转动了一定时间后，摆杆将拉簧块32向左拉动并绷紧拉簧33，从而将滑动板36向左拉动，从而连通落料腔35，从而搅拌腔39内的肥料通过落料腔35向下掉落至流通腔17内溶入水流，通过摆杆轮31的持续旋转从而带动摆杆与拉簧块32脱离接触，从而通过拉簧33的拉力将滑动板36复位至将落料腔35封闭，肥料滤板18能够将水流中的肥料进行过筛，从而防止肥料由于颗粒过大而造成的施肥不均匀。
[0024]当进行垃圾清理时，启动电动推杆13从而带动伸缩杆14向下伸出至极限长度，此时顶出块69正好穿过让位腔70从而与滑块67接触，此时滑块67克服紧固块71的紧固力从而被顶出块69的顶出力带动并向左移动，当滑块67不再被紧固块71紧固时，通过滑块弹簧73的推力从而向左推动滑块67至与垃圾滤板15接触，此时电动推杆13带动伸缩杆14回缩从而向上移动，此时滑块67将被垃圾滤板15过滤的垃圾刮至滑块67上端面，当滑块67向上移动至过滤腔16上端时，滑块67与导向块66的斜面接触，从而通过导向块66的斜面从而带动滑块67回到滑块腔72内从而再次被紧固块71紧固，此时滑块67上端面的垃圾落在收集块68上端面，当电动推杆13将收集块68向上拉动至初始状态时，启动电机47并调节电磁铁55的磁力将齿轮箱57向上吸附，从而带动滑动齿轮59与上侧齿轮50啮合，从而带动从动轴75转动，从而带动传动齿轮60转动，通过传动齿轮60与扇形齿轮61的啮合从而带动清理摆杆62摆动将收集块68上端面的垃圾刮至清理腔65内，当收集块68结束下一次清理工作并回到初始状态后，通过将电磁铁55完全关闭从而通过电磁铁弹簧56的推力将齿轮箱57向下推动从而带动滑动齿轮59与下侧齿轮53啮合，此时由于换向锥齿轮52带动从动锥齿轮51与主动锥齿轮54的转向相反，从而带动上侧齿轮50与下侧齿轮53的转向相反，从而带动清理摆杆62反向摆动将收集块68上端面的垃圾收集至另一侧，从而防止收集的垃圾漏出。
[0025]本发明的有益效果是：本发明通过水利发电机构，在利用农田灌溉沟渠的水流动力发电的同时，对沟渠的水进行过滤处理，防止沟渠内的垃圾等流入农田中，并且设置了对肥料的搅拌与自动对沟渠进行肥料投放，防止肥料投放过多与肥料不均匀而造成施肥过量从而对庄稼造成损伤。
[0026]通过以上方式，本领域的技术人员可以在本发明的范围内根据工作模式做出各种改变。
