本发明公开的一种车载可收纳顶棚投影仪，包括存放箱，所述存放箱内设有存放腔，所述存放腔前后壁支架可转动的设有转柱，所述转柱外圆面固定设有转块，所述转块左端固定设有投影仪，所述投影仪前后两端对称且固定设有位于所述转柱左侧的翻转杆，所述存放腔前后两侧对称设有推动装置，本发明通过将投影仪保护在密封空间内，同时与车内温度进行一定程度的隔绝，当使用时，可调整投影仪投影的角度，进而可让使用者自主选择舒适的观看角度，并且设置有降温装置，当投影仪使用时间较长而发热时，或由于车内温度过高而导致投影仪受热时，可自动启动降温装置。
权利要求
1.一种车载可收纳顶棚投影仪，包括存放箱，其特征在于：所述存放箱内设有存放腔，所述存放腔前后壁支架可转动的设有转柱，所述转柱外圆面固定设有转块，所述转块左端固定设有投影仪；所述投影仪前后两端对称且固定设有位于所述转柱左侧的翻转杆，所述存放腔前后两侧对称设有推动装置，所述推动装置内前后对称设有推杆，所述翻转杆转动连接于所述推杆右端，通过所述推杆与所述翻转杆可推动所述投影仪绕着所述转柱从在水平与竖直状态之间进行翻转，角度可自动调整；所述存放腔下侧设有降温装置，所述降温装置内设有左右对称的风扇，当所述存放腔内的温度过高时，所述风扇启动并对所述存放腔与所述投影仪进行吹风降温；所述存放腔右壁内设有挡板腔，所述挡板腔内可上下滑动的设有密封挡板，所述挡板腔左右两壁对称且连通设有将所述存放腔与所述存放箱右端面连通的出气口，所述密封挡板内左右贯穿设有可与所述出气口连通的通气口，所述存放腔上侧设有翻转板，所述翻转板内左端设有锁槽；所述存放腔左侧设有启动装置，所述启动装置内设有可升降的控制块，当所述控制块下降时可先对所述锁槽进行解锁，此时可手动打开所述翻转板，所述控制块继续下降可启动所述降温装置并带动所述密封挡板下降，使得所述通气口与所述出气口连通，实现通风。
2.如权利要求1所述的一种车载可收纳顶棚投影仪，其特征在于：所述密封挡板下端与所述挡板腔下壁之间固定连接有抗压弹簧，所述存放腔上侧连通设有开口向上的翻转腔，所述翻转板右端转动连接于所述翻转腔前后壁之间右端，所述翻转板可将所述存放腔上侧封闭，所述翻转腔下壁左端且于所述存放腔左侧且正对所述锁槽下侧连通设有锁杆腔，所述锁杆腔前后壁之间可转动的设有杠杆，所述杠杆上端固定设有可延伸到所述锁槽内并进行锁定的锁头，所述杠杆左端面转动中心下侧与所述锁杆腔左壁之间固定连接有翻转弹簧。
3.如权利要求1所述的一种车载可收纳顶棚投影仪，其特征在于：所述推动装置包括对称设于所述存放腔前后两侧的推动腔，所述推杆设于所述推动腔内，所述推动腔与所述存放腔之间连通设有四分之一圆环型的通口，所述翻转杆远离所述投影仪一端穿过所述通口且延伸到所述推动腔内并转动连接于所述推杆右端，所述推动腔内下侧可左右滑动的设有推动块，所述推杆左端铰链连接于所述推动块上端，所述推动腔左右壁之间可转动的设有螺纹连接于所述推动块内的平移螺杆。
4.如权利要求1所述的一种车载可收纳顶棚投影仪，其特征在于：所述存放箱内左侧且与所述推动块同一水平处设有链轮腔，所述链轮腔内前后对称且可转动的设有链轮，所述链轮之间绕设有同步链，所述链轮腔与后侧所述推动腔之间内壁内固定设有推动电机，后侧所述平移螺杆左端动力连接于所述推动电机右端，后侧所述链轮动力连接于所述推动电机左端，前侧所述平移螺杆左端固定连接于前侧所述链轮轴心。
5.如权利要求1所述的一种车载可收纳顶棚投影仪，其特征在于：所述降温装置包括设于所述存放腔下侧的风扇腔，所述风扇腔与所述存放腔之间连通设有进气孔，所述风扇左右对称且可转动的设于所述风扇腔下壁，所述风扇转动中心固定设有风扇轴，所述风扇腔下壁中心设有带轮腔，左侧所述带轮腔下端延伸到所述风扇轴内固定设有双带轮，右侧所述带轮腔下端延伸到所述风扇轴内固定设有从动带轮，所述从动带轮与所述双带轮之间绕设有同步带，所述双带轮左侧可转动的设有传动带轮，所述传动带轮与所述双带轮之间绕设有传动带。
6.如权利要求5所述的一种车载可收纳顶棚投影仪，其特征在于：所述风扇腔下壁连通设有位于所述风扇轴前后两侧以及右侧的通气腔，所述通气腔后半部分左壁内固定设有冷却器，所述冷却器与所述通气腔左壁之间连通设有通道，所述冷却器左壁连通设有开口向左的进气口，所述通道上下壁内可滑动的设有阀块，所述阀块内左右贯穿设有可与所述通道连通的阀口，将所述阀口与所述通道连通后，通过所述冷却器可将低温空气通过所述通道输入到所述通气腔内。
7.如权利要求1所述的一种车载可收纳顶棚投影仪，其特征在于：所述启动装置包括设于所述存放腔与所述链轮腔之间且连通于所述锁杆腔下侧的控制腔，所述控制块可上下滑动的设于所述控制块内，所述控制块上端面板左端固定设有延伸到所述锁杆腔内的顶杆，所述顶杆上端可与所述杠杆下端相抵并使得所述杠杆下端向左翻转，所述控制块下端面内固定设有动力电机，所述动力电机下端动力连接有直齿轮，所述控制腔下壁可转动的设有可与所述直齿轮啮合的内齿轮，所述内齿轮固定连接于所述传动带轮上端。
8.如权利要求7所述的一种车载可收纳顶棚投影仪，其特征在于：所述控制腔上壁内且于所述锁杆腔右侧固定设有控制电机，所述控制电机下端多来来能藉由螺纹连接于所述控制块内的控制螺杆。
9.如权利要求1所述的一种车载可收纳顶棚投影仪，其特征在于：所述控制腔右壁下端与所述挡板腔左壁下端之间连通设有位于所述风扇腔前后两侧的滑杆腔，所述滑杆腔内可上下滑动的设有滑杆，所述滑杆右端固定连接于所述密封挡板左端面，所述阀块左端延伸到所述控制腔内可与所述控制块下端面相抵，所述阀块上端延伸到后侧所述滑杆腔内并固定连接于后侧所述滑杆下端。
说明书
一种车载可收纳顶棚投影仪
技术领域
[0001]本发明涉及车载电子设备技术领域，具体为一种车载可收纳顶棚投影仪。
背景技术
[0002]汽车在生活中随处可见，而随着现在交通也越来越发达，物流也越来越发达，许多人整天都要与车相伴，而随着人们对生活越来越懂得享受，很多人都喜欢用投影仪看电影或者玩游戏，而大车驾驶室内一般都设有床铺，小车也可以躺着休息，通过车载投影仪将画面投影在车棚顶进行观看，是一件极其享受的事情，而现有的一些投影仪有的需要固定安装，有的又不便于放置，并且车内在夏天温度极高，当投影仪放置在车内，很容易因为高温而损坏。本发明阐明的一种能解决上述问题的装置。
发明内容
[0003]技术问题：现有的投影仪需要固定安装，或者放置较为不便，并且当车内温度过高时易受高温而损坏。
[0004]为解决上述问题，本例设计了一种车载可收纳顶棚投影仪，本例的一种车载可收纳顶棚投影仪，包括存放箱，所述存放箱内设有存放腔，所述存放腔前后壁支架可转动的设有转柱，所述转柱外圆面固定设有转块，所述转块左端固定设有投影仪，所述投影仪前后两端对称且固定设有位于所述转柱左侧的翻转杆，所述存放腔前后两侧对称设有推动装置，所述推动装置内前后对称设有推杆，所述翻转杆转动连接于所述推杆右端，通过所述推杆与所述翻转杆可推动所述投影仪绕着所述转柱从在水平与竖直状态之间进行翻转，角度可自动调整，所述存放腔下侧设有降温装置，所述降温装置内设有左右对称的风扇，当所述存放腔内的温度过高时，所述风扇启动并对所述存放腔与所述投影仪进行吹风降温，所述存放腔右壁内设有挡板腔，所述挡板腔内可上下滑动的设有密封挡板，所述挡板腔左右两壁对称且连通设有将所述存放腔与所述存放箱右端面连通的出气口，所述密封挡板内左右贯穿设有可与所述出气口连通的通气口，所述存放腔上侧设有翻转板，所述翻转板内左端设有锁槽，所述存放腔左侧设有启动装置，所述启动装置内设有可升降的控制块，当所述控制块下降时可先对所述锁槽进行解锁，此时可手动打开所述翻转板，所述控制块继续下降可启动所述降温装置并带动所述密封挡板下降，使得所述通气口与所述出气口连通，实现通风。
[0005]可优选地，所述密封挡板下端与所述挡板腔下壁之间固定连接有抗压弹簧，所述存放腔上侧连通设有开口向上的翻转腔，所述翻转板右端转动连接于所述翻转腔前后壁之间右端，所述翻转板可将所述存放腔上侧封闭，所述翻转腔下壁左端且于所述存放腔左侧且正对所述锁槽下侧连通设有锁杆腔，所述锁杆腔前后壁之间可转动的设有杠杆，所述杠杆上端固定设有可延伸到所述锁槽内并进行锁定的锁头，所述杠杆左端面转动中心下侧与所述锁杆腔左壁之间固定连接有翻转弹簧。
[0006]其中，所述推动装置包括对称设于所述存放腔前后两侧的推动腔，所述推杆设于所述推动腔内，所述推动腔与所述存放腔之间连通设有四分之一圆环型的通口，所述翻转杆远离所述投影仪一端穿过所述通口且延伸到所述推动腔内并转动连接于所述推杆右端，所述推动腔内下侧可左右滑动的设有推动块，所述推杆左端铰链连接于所述推动块上端，所述推动腔左右壁之间可转动的设有螺纹连接于所述推动块内的平移螺杆。
[0007]可优选地，所述存放箱内左侧且与所述推动块同一水平处设有链轮腔，所述链轮腔内前后对称且可转动的设有链轮，所述链轮之间绕设有同步链，所述链轮腔与后侧所述推动腔之间内壁内固定设有推动电机，后侧所述平移螺杆左端动力连接于所述推动电机右端，后侧所述链轮动力连接于所述推动电机左端，前侧所述平移螺杆左端固定连接于前侧所述链轮轴心。
[0008]其中，所述降温装置包括设于所述存放腔下侧的风扇腔，所述风扇腔与所述存放腔之间连通设有进气孔，所述风扇左右对称且可转动的设于所述风扇腔下壁，所述风扇转动中心固定设有风扇轴，所述风扇腔下壁中心设有带轮腔，左侧所述带轮腔下端延伸到所述风扇轴内固定设有双带轮，右侧所述带轮腔下端延伸到所述风扇轴内固定设有从动带轮，所述从动带轮与所述双带轮之间绕设有同步带，所述双带轮左侧可转动的设有传动带轮，所述传动带轮与所述双带轮之间绕设有传动带。
[0009]可优选地，所述风扇腔下壁连通设有位于所述风扇轴前后两侧以及右侧的通气腔，所述通气腔后半部分左壁内固定设有冷却器，所述冷却器与所述通气腔左壁之间连通设有通道，所述冷却器左壁连通设有开口向左的进气口，所述通道上下壁内可滑动的设有阀块，所述阀块内左右贯穿设有可与所述通道连通的阀口，将所述阀口与所述通道连通后，通过所述冷却器可将低温空气通过所述通道输入到所述通气腔内。
[0010]其中，所述启动装置包括设于所述存放腔与所述链轮腔之间且连通于所述锁杆腔下侧的控制腔，所述控制块可上下滑动的设于所述控制块内，所述控制块上端面板左端固定设有延伸到所述锁杆腔内的顶杆，所述顶杆上端可与所述杠杆下端相抵并使得所述杠杆下端向左翻转，所述控制块下端面内固定设有动力电机，所述动力电机下端动力连接有直齿轮，所述控制腔下壁可转动的设有可与所述直齿轮啮合的内齿轮，所述内齿轮固定连接于所述传动带轮上端。
[0011]可优选地，所述控制腔上壁内且于所述锁杆腔右侧固定设有控制电机，所述控制电机下端多来来能藉由螺纹连接于所述控制块内的控制螺杆。
[0012]可优选地，所述控制腔右壁下端与所述挡板腔左壁下端之间连通设有位于所述风扇腔前后两侧的滑杆腔，所述滑杆腔内可上下滑动的设有滑杆，所述滑杆右端固定连接于所述密封挡板左端面，所述阀块左端延伸到所述控制腔内可与所述控制块下端面相抵，所述阀块上端延伸到后侧所述滑杆腔内并固定连接于后侧所述滑杆下端。
[0013]本发明的有益效果是：本发明通过将投影仪保护在密封空间内，同时与车内温度进行一定程度的隔绝，当使用时，可调整投影仪投影的角度，进而可让使用者自主选择舒适的观看角度，并且设置有降温装置，当投影仪使用时间较长而发热时，或由于车内温度过高而导致投影仪受热时，可自动启动降温装置进行降温，增加投影仪的使用寿命，并且可随意移动放置，不影响车内空间使用。
附图说明
[0014]为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

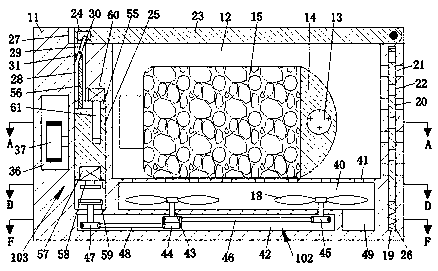

[0015]图1为本发明的一种车载可收纳顶棚投影仪的整体结构示意图；图2为图1中“A-A”方向的结构示意图；图3为图2中“B-B”方向的结构示意图；图4为图2中“C-C”方向的结构示意图；图5为图1中“D-D”方向的结构示意图；图6为图5中“E-E”方向的结构示意图；图7为图1中“F-F”方向的结构示意图。
具体实施方式
[0016]下面结合图1-图7对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
[0017]本发明涉及一种车载可收纳顶棚投影仪，主要应用于车内投影，下面将结合本发明附图对本发明做进一步说明：本发明所述的一种车载可收纳顶棚投影仪，包括存放箱11，所述存放箱11内设有存放腔12，所述存放腔12前后壁支架可转动的设有转柱13，所述转柱13外圆面固定设有转块14，所述转块14左端固定设有投影仪15，所述投影仪15前后两端对称且固定设有位于所述转柱13左侧的翻转杆16，所述存放腔12前后两侧对称设有推动装置101，所述推动装置101内前后对称设有推杆17，所述翻转杆16转动连接于所述推杆17右端，通过所述推杆17与所述翻转杆16可推动所述投影仪15绕着所述转柱13从在水平与竖直状态之间进行翻转，角度可自动调整，所述存放腔12下侧设有降温装置102，所述降温装置102内设有左右对称的风扇18，当所述存放腔12内的温度过高时，所述风扇18启动并对所述存放腔12与所述投影仪15进行吹风降温，所述存放腔12右壁内设有挡板腔19，所述挡板腔19内可上下滑动的设有密封挡板20，所述挡板腔19左右两壁对称且连通设有将所述存放腔12与所述存放箱11右端面连通的出气口21，所述密封挡板20内左右贯穿设有可与所述出气口21连通的通气口22，所述存放腔12上侧设有翻转板23，所述翻转板23内左端设有锁槽24，所述存放腔12左侧设有启动装置103，所述启动装置103内设有可升降的控制块25，当所述控制块25下降时可先对所述锁槽24进行解锁，此时可手动打开所述翻转板23，所述控制块25继续下降可启动所述降温装置102并带动所述密封挡板20下降，使得所述通气口22与所述出气口21连通，实现通风。
[0018]有益地，所述密封挡板20下端与所述挡板腔19下壁之间固定连接有抗压弹簧26，所述存放腔12上侧连通设有开口向上的翻转腔27，所述翻转板23右端转动连接于所述翻转腔27前后壁之间右端，所述翻转板23可将所述存放腔12上侧封闭，所述翻转腔27下壁左端且于所述存放腔12左侧且正对所述锁槽24下侧连通设有锁杆腔28，所述锁杆腔28前后壁之间可转动的设有杠杆29，所述杠杆29上端固定设有可延伸到所述锁槽24内并进行锁定的锁头30，所述杠杆29左端面转动中心下侧与所述锁杆腔28左壁之间固定连接有翻转弹簧31。
[0019]根据实施例，以下对推动装置101进行详细说明，所述推动装置101包括对称设于所述存放腔12前后两侧的推动腔32，所述推杆17设于所述推动腔32内，所述推动腔32与所述存放腔12之间连通设有四分之一圆环型的通口33，所述翻转杆16远离所述投影仪15一端穿过所述通口33且延伸到所述推动腔32内并转动连接于所述推杆17右端，所述推动腔32内下侧可左右滑动的设有推动块34，所述推杆17左端铰链连接于所述推动块34上端，所述推动腔32左右壁之间可转动的设有螺纹连接于所述推动块34内的平移螺杆35。
[0020]有益地，所述存放箱11内左侧且与所述推动块34同一水平处设有链轮腔36，所述链轮腔36内前后对称且可转动的设有链轮37，所述链轮37之间绕设有同步链38，所述链轮腔36与后侧所述推动腔32之间内壁内固定设有推动电机39，后侧所述平移螺杆35左端动力连接于所述推动电机39右端，后侧所述链轮37动力连接于所述推动电机39左端，前侧所述平移螺杆35左端固定连接于前侧所述链轮37轴心。
[0021]根据实施例，以下对降温装置102进行详细说明，所述降温装置102包括设于所述存放腔12下侧的风扇腔40，所述风扇腔40与所述存放腔12之间连通设有进气孔41，所述风扇18左右对称且可转动的设于所述风扇腔40下壁，所述风扇18转动中心固定设有风扇轴42，所述风扇腔40下壁中心设有带轮腔43，左侧所述带轮腔43下端延伸到所述风扇轴42内固定设有双带轮44，右侧所述带轮腔43下端延伸到所述风扇轴42内固定设有从动带轮45，所述从动带轮45与所述双带轮44之间绕设有同步带46，所述双带轮44左侧可转动的设有传动带轮47，所述传动带轮47与所述双带轮44之间绕设有传动带48。
[0022]有益地，所述风扇腔40下壁连通设有位于所述风扇轴42前后两侧以及右侧的通气腔49，所述通气腔49后半部分左壁内固定设有冷却器50，所述冷却器50与所述通气腔49左壁之间连通设有通道51，所述冷却器50左壁连通设有开口向左的进气口52，所述通道51上下壁内可滑动的设有阀块53，所述阀块53内左右贯穿设有可与所述通道51连通的阀口54，将所述阀口54与所述通道51连通后，通过所述冷却器50可将低温空气通过所述通道51输入到所述通气腔49内。
[0023]根据实施例，以下对启动装置103进行详细说明，所述启动装置103包括设于所述存放腔12与所述链轮腔36之间且连通于所述锁杆腔28下侧的控制腔55，所述控制块25可上下滑动的设于所述控制块25内，所述控制块25上端面板左端固定设有延伸到所述锁杆腔28内的顶杆56，所述顶杆56上端可与所述杠杆29下端相抵并使得所述杠杆29下端向左翻转，所述控制块25下端面内固定设有动力电机57，所述动力电机57下端动力连接有直齿轮58，所述控制腔55下壁可转动的设有可与所述直齿轮58啮合的内齿轮59，所述内齿轮59固定连接于所述传动带轮47上端。
[0024]有益地，所述控制腔55上壁内且于所述锁杆腔28右侧固定设有控制电机60，所述控制电机60下端多来来能藉由螺纹连接于所述控制块25内的控制螺杆61。
[0025]有益地，所述控制腔55右壁下端与所述挡板腔19左壁下端之间连通设有位于所述风扇腔40前后两侧的滑杆腔62，所述滑杆腔62内可上下滑动的设有滑杆63，所述滑杆63右端固定连接于所述密封挡板20左端面，所述阀块53左端延伸到所述控制腔55内可与所述控制块25下端面相抵，所述阀块53上端延伸到后侧所述滑杆腔62内并固定连接于后侧所述滑杆63下端。
[0026]以下结合图1至图7对本文中的一种车载可收纳顶棚投影仪的使用步骤进行详细说明：初始状态时，投影仪15处于水平状态且平躺在存放腔12下壁上，推动块34处于左极限位置，翻转板23将翻转腔27进行密封，且锁头30延伸到锁槽24内并进行锁定，控制块25处于上极限位置，顶杆56上端与杠杆29下端，翻转弹簧31处于压紧状态，此时控制块25处于滑杆63上侧并未相抵，密封挡板20处于上极限位置并将出气口21封闭，阀块53处于上极限位置并将通道51封闭。
[0027]使用时，控制电机60启动并带动控制螺杆61转动，通过螺纹连接带动控制块25下降至下端刚与滑杆63抵接，进而带动顶杆56下降，此时杠杆29下端在翻转弹簧31弹力下向右翻转，翻转弹簧31上端向左翻转至竖直状态并对锁槽24内进行解锁，此时手动将翻转板23打开，并将手机等电机产品通过数据线或无线等技术与投影仪15进行连接，同时可选择使用通过蓝牙将投影仪15与车载音响连接，此时启动推动电机39并带动后侧平移螺杆35与链轮37转动，后侧链轮37通过同步链38带动前侧链轮37同步转动并带动前侧平移螺杆35同步转动，通过螺纹连接带动推动块34右移，通过推杆17与翻转杆16带动投影仪15向上翻转，可根据使用需求调整投影仪15投影的角度，将影像投影在车棚顶，此时可躺着进行观看；当投影仪15在使用时温度过高，控制电机60启动并带动控制块25下降至下极限位置并下压滑杆63，进而带动密封挡板20下降至出气口21与通气口22连通，同时后侧滑杆63带动阀块53下降至阀口54与通道51连通，此时空气通过进气口52进入冷却器50内进行降温，通过通道51流进通气腔49内，此时直齿轮58与内齿轮59啮合，动力电机57启动并带动直齿轮58转动并带动传动带轮47转动，通过传动带48带动双带轮44转动，通过同步带46带动从动带轮45转动，通过带轮腔43带动风扇18转动，进而将通气腔49内的冷气通过进气孔41吹入存放腔12内对投影仪15进行降温，降温后的气体通过翻转腔27与出气口21排出到外界，当在未使用投影仪15的情况下，由于车内高温导致存放腔12内温度过高时，控制电机60启动并直接带动控制块25下降至下极限位置，启动风扇18对存放腔12内进行降温，此时热气通过出气口21排出到外界。
[0028]本发明的有益效果是：本发明通过将投影仪保护在密封空间内，同时与车内温度进行一定程度的隔绝，当使用时，可调整投影仪投影的角度，进而可让使用者自主选择舒适的观看角度，并且设置有降温装置，当投影仪使用时间较长而发热时，或由于车内温度过高而导致投影仪受热时，可自动启动降温装置进行降温，增加投影仪的使用寿命，并且可随意移动放置，不影响车内空间使用。
[0029]通过以上方式，本领域的技术人员可以在本发明的范围内根据工作模式做出各种改变。
