本实用新型公开了一种电视传媒用图像录取装置，包括壳体、旋转机构和方向调整机构，所述旋转机构位于壳体的下方，所述旋转机构包括适配台，所述适配台的下表面固定连接有旋转轴，所述旋转轴的外表面固定连接有从动齿轮，所述旋转轴的外表面底端活动套接有固定块，所述从动齿轮的一侧啮合连接有主动齿轮；通过使用安装在壳体下方的固定螺栓、主动齿轮、电机、从动齿轮和旋转轴，可以在对设备进行使用时，减少操作人员的工作量，使用电机带动更加方便，能够在一定程度上提高工作效率；通过使用安装在壳体外表面的限位块、旋转空腔、卡槽、限位空腔和旋转块，可以在设备的使用过程中，调整寻向镜的方位，使其对应机器的运行轨迹，方便操作。

权利要求

1.一种电视传媒用图像录取装置，包括壳体(1)、旋转机构和方向调整机构，其特征在于：所述旋转机构位于壳体(1)的下方，所述旋转机构包括适配台(4)，所述适配台(4)的下表面固定连接有旋转轴(11)，所述旋转轴(11)的外表面固定连接有从动齿轮(9)，所述旋转轴(11)的外表面底端活动套接有固定块(10)，所述从动齿轮(9)的一侧啮合连接有主动齿轮(8)，所述主动齿轮(8)的内表面固定连接有传动轴(12)，所述传动轴(12)的一端转动连接有电机(6)，所述电机(6)的一侧设置有固定螺栓(7)，所述适配台(4)的下方设置有开关(19)。

2.根据权利要求1所述的一种电视传媒用图像录取装置，其特征在于：所述壳体(1)的外表面一侧活动连接有镜头(2)，所述壳体(1)的下方设置有三脚架(5)。

3.根据权利要求1所述的一种电视传媒用图像录取装置，其特征在于：所述方向调整机构位于壳体(1)的外表面，所述方向调整机构包括寻向镜(3)，所述寻向镜(3)的底端固定安装有限位块(13)，所述限位块(13)的外侧设置有旋转块(18)，所述旋转块(18)的外表面开设有连接孔(14)，所述连接孔(14)的下方设置有旋转空腔(15)，所述旋转空腔(15)的下方固定连接有限位空腔(17)，所述限位空腔(17)的内部开设有卡槽(16)。

4.根据权利要求1所述的一种电视传媒用图像录取装置，其特征在于：所述电机(6)和主动齿轮(8)通过传动轴(12)活动连接，所述电机(6)位于适配台(4)的下方。

5.根据权利要求1所述的一种电视传媒用图像录取装置，其特征在于：所述适配台(4)和从动齿轮(9)通过旋转轴(11)活动连接，所述固定螺栓(7)的数量为两个。

6.根据权利要求3所述的一种电视传媒用图像录取装置，其特征在于：所述限位块(13)的数量为两个，且对称分布于寻向镜(3)外表面底端的两侧，所述卡槽(16)的数量为八个且两两对称。

7.根据权利要求3所述的一种电视传媒用图像录取装置，其特征在于：所述旋转空腔(15)的直径与限位空腔(17)的直径相等，所述限位空腔(17)位于旋转块(18)的内部。

8.根据权利要求2所述的一种电视传媒用图像录取装置，其特征在于：所述镜头(2)位于寻向镜(3)的一侧，所述适配台(4)位于寻向镜(3)的下方。

说明书

一种电视传媒用图像录取装置

技术领域

[0001]本实用新型属于摄像机技术领域，具体涉及一种电视传媒用图像录取装置。

背景技术

[0002]摄像机，防水数码摄像机，摄像机种类繁多，其工作的基本原理都是一样的：把光学图像信号转变为电信号，以便于存储或者传输。当我们拍摄一个物体时，此物体上反射的光被摄像机镜头收集，使其聚焦在摄像器件的受光面(例如摄像管的靶面)上，再通过摄像器件把光转变为电能，即得到了“视频信号”。光电信号很微弱，需通过预放电路进行放大，再经过各种电路进行处理和调整，最后得到的标准信号可以送到录像机等记录媒介上记录下来，或通过传播系统传播或送到监视器上显示出来。

[0003]现有的摄像机，在使用过程中由于摄像机在摄像过程中角度调整，寻向器的角度无法跟随调整至适合眼部观看，且摄像机移动需人力，操作不方便的问题，为此我们提出一种电视传媒用图像录取装置。

实用新型内容

[0004]本实用新型的目的在于提供一种电视传媒用图像录取装置，以解决上述背景技术中提出的摄像机，在使用过程中由于摄像机在摄像过程中角度调整，寻向器的角度无法跟随调整至适合眼部观看，且摄像机移动需人力，操作不方便的问题。

[0005]为实现上述目的，本实用新型提供如下技术方案：一种电视传媒用图像录取装置，包括壳体、旋转机构和方向调整机构，所述旋转机构位于壳体的下方，所述旋转机构包括适配台，所述适配台的下表面固定连接有旋转轴，所述旋转轴的外表面固定连接有从动齿轮，所述旋转轴的外表面底端活动套接有固定块，所述从动齿轮的一侧啮合连接有主动齿轮，所述主动齿轮的内表面固定连接有传动轴，所述传动轴的一端转动连接有电机，所述电机的一侧设置有固定螺栓，所述适配台的下方设置有开关。

[0006]优选的，所述壳体的外表面一侧活动连接有镜头，所述壳体的下方设置有三脚架。

[0007]优选的，所述方向调整机构位于壳体的外表面，所述方向调整机构包括寻向镜，所述寻向镜的底端固定安装有限位块，所述限位块的外侧设置有旋转块，所述旋转块的外表面开设有连接孔，所述连接孔的下方设置有旋转空腔，所述旋转空腔的下方固定连接有限位空腔，所述限位空腔的内部开设有卡槽。

[0008]优选的，所述电机和主动齿轮通过传动轴活动连接，所述电机位于适配台的下方。

[0009]优选的，所述适配台和从动齿轮通过旋转轴活动连接，所述固定螺栓的数量为两个。

[0010]优选的，所述限位块的数量为两个，且对称分布于寻向镜外表面底端的两侧，所述卡槽的数量为八个且两两对称。

[0011]优选的，所述旋转空腔的直径与限位空腔的直径相等，所述限位空腔位于旋转块的内部。

[0012]优选的，所述镜头位于寻向镜的一侧，所述适配台位于寻向镜的下方。

[0013]与现有技术相比，本实用新型的有益效果是：

[0014]

1.通过使用安装在壳体下方的固定螺栓、主动齿轮、电机、从动齿轮和旋转轴，可以在对设备进行使用时，减少操作人员的工作量，使用电机带动更加方便，能够在一定程度上提高工作效率。

[0015]

2.通过使用安装在壳体外表面的限位块、旋转空腔、卡槽、限位空腔和旋转块，可以在设备的使用过程中，调整寻向镜的方位，使其对应机器的运行轨迹，方便操作。

附图说明

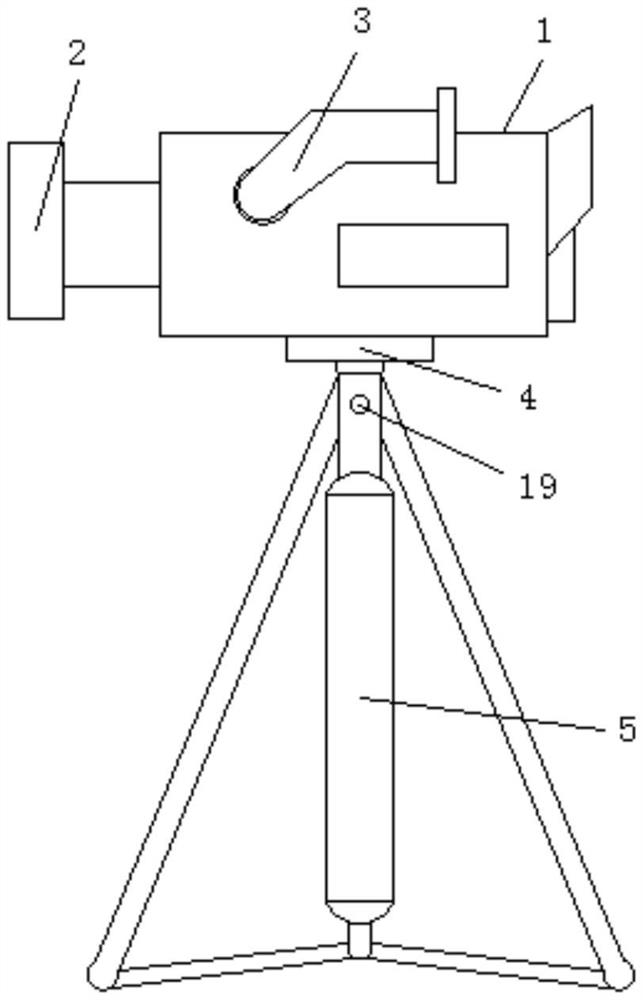

[0016]图1为本实用新型的结构示意图；

[0017]图2为本实用新型的适配台剖视结构示意图；

[0018]图3为本实用新型的限位块结构示意图；

[0019]图4为本实用新型的旋转块侧面剖视结构示意图；

[0020]图5为本实用新型的卡槽俯视结构示意图。

[0021]图中：1、壳体；2、镜头；3、寻向镜；4、适配台；5、三脚架；6、电机；7、固定螺栓；8、主动齿轮；9、从动齿轮；10、固定块；11、旋转轴；12、传动轴；13、限位块；14、连接孔；15、旋转空腔；16、卡槽；17、限位空腔；18、旋转块；19、开关。

具体实施方式

[0022]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

[0023]请参阅图1-图5，本实用新型提供一种技术方案：一种电视传媒用图像录取装置，包括壳体1、旋转机构和方向调整机构，旋转机构位于壳体1的下方，旋转机构包括适配台4，适配台4的下表面固定连接有旋转轴11，旋转轴11的外表面固定连接有从动齿轮9，旋转轴11的外表面底端活动套接有固定块10，从动齿轮9的一侧啮合连接有主动齿轮8，主动齿轮8的内表面固定连接有传动轴12，传动轴12的一端转动连接有电机6，电机6的一侧设置有固定螺栓7，适配台4的下方设置有开关19，为了保证旋转机构的正常使用。

[0024]为了保证设备的正常运行，本实施例中，优选的，壳体1的外表面一侧活动连接有镜头2，壳体1的下方设置有三脚架5。

[0025]为了保证可移动机构的正常使用，本实施例中，优选的，方向调整机构位于壳体1的外表面，方向调整机构包括寻向镜3，寻向镜3的底端固定安装有限位块13，限位块13的外侧设置有旋转块18，旋转块18的外表面开设有连接孔14，连接孔14的下方设置有旋转空腔15，旋转空腔15的下方固定连接有限位空腔17，限位空腔17的内部开设有卡槽16。

[0026]为了保证电机6工作正常，本实施例中，优选的，电机6和主动齿轮8通过传动轴12活动连接，电机6位于适配台4的下方。

[0027]为了控制适配台4的选装，本实施例中，优选的，适配台4和从动齿轮9通过旋转轴11活动连接，固定螺栓7的数量为两个。

[0028]为了对寻向镜3的旋转加以限制，本实施例中，优选的，限位块13的数量为两个，且对称分布于寻向镜3外表面底端的两侧，卡槽16的数量为八个且两两对称。

[0029]为了方便限位块13的移动，本实施例中，优选的，旋转空腔15的直径与限位空腔17的直径相等，限位空腔17位于旋转块18的内部。

[0030]为了使设备使用正常，本实施例中，优选的，镜头2位于寻向镜3的一侧，适配台4位于寻向镜3的下方。

[0031]本实用新型的工作原理及使用流程：装置安装完成后即可正常使用该装置，使用旋转机构时，正常安装设备，按下开关19，此时电机6启动，带动传动轴12转动，传动轴12带动主动齿轮8，随后在主动齿轮8的作用下从动齿轮9带动旋转轴11在固定块10的内表面转动，此时适配台4跟随旋转轴11的转动而转动，由于主动齿轮8的直径小于从动齿轮9的直径，适配台4的转动速度较慢，转动完毕后挂壁开关19即可，此时即可完成对旋转机构的使用，使用方向调整机构时，将寻向镜3向上拔出，使限位块13从限位空腔17内部的卡槽16内部移动至旋转空腔15内部，然后根据需要旋转寻向镜3，到达适当位置后停止旋转，将限位块13移动回限位空腔17，内部。并卡进相对应的两个卡槽16内部，此时即可完成对可移动机构的使用。

[0032]尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
