本实用新型公开了一种演播室用小型音响，包括音响外壳、固定机构和拆卸机构，所述固定机构处于音响外壳的底端，所述固定机构包括吸盘，所述吸盘的顶端固定连接有连接柱，所述连接柱的外表面设置有轴承，所述音响外壳的底端固定连接有固定套，所述连接柱的顶端设置有移动卡块，所述移动卡块的前表面顶端设置有齿轮，所述齿轮的一侧设置有齿条；通过设计的安装在音响外壳底端的吸盘、轴承、移动卡块、齿条和齿轮便于对该装置在桌面上进行固定，大大的提高了该装置的稳定性，防止该装置发生碰撞后而需要花费不必要的时间进行整理，且在吸盘与桌面进行固定后，音响外壳可相对于桌面进行旋转来调整适当的角度，大大的提高了该装置的灵活性。
权利要求
1.一种演播室用小型音响，包括音响外壳(1)、固定机构和拆卸机构，其特征在于：所述固定机构处于音响外壳(1)的底端，所述固定机构包括吸盘(4)，所述吸盘(4)的顶端固定连接有连接柱(7)，所述连接柱(7)的外表面设置有轴承(8)，所述音响外壳(1)的底端固定连接有固定套(3)，所述连接柱(7)的顶端设置有移动卡块(9)，所述移动卡块(9)的前表面顶端设置有齿轮(11)，所述齿轮(11)的一侧设置有齿条(10)，所述齿轮(11)的前表面固定连接有传动轴(12)，所述传动轴(12)的前端固定连接有驱动块(5)。
2.根据权利要求1所述的一种演播室用小型音响，其特征在于：所述音响外壳(1)的前表面设置有前挡板(2)，所述拆卸机构共设置有四组，两组所述拆卸机构分别处于音响外壳(1)的两侧顶端和底端，所述拆卸机构包括拨块(6)，两个所述拨块(6)的内侧均固定连接有移动柱(15)，所述移动柱(15)的另一端固定连接有限位卡柱(13)，所述移动柱(15)的外表面设置有复位弹簧(14)，所述限位卡柱(13)的外表面设置有卡块(16)。
3.根据权利要求1所述的一种演播室用小型音响，其特征在于：所述连接柱(7)的上表面中间开设有矩形凹槽，所述移动卡块(9)的底端与矩形凹槽相适配。
4.根据权利要求1所述的一种演播室用小型音响，其特征在于：所述固定套(3)的形状为中空圆柱体，所述固定套(3)的内壁通过轴承(8)与连接柱(7)转动连接。
5.根据权利要求1所述的一种演播室用小型音响，其特征在于：所述音响外壳(1)的下表面中间开设有矩形开口，所述移动卡块(9)贯穿于矩形开口，所述音响外壳(1)的前表面底端开设有圆形孔洞A，所述传动轴(12)贯穿于圆形孔洞A。
6.根据权利要求1所述的一种演播室用小型音响，其特征在于：所述移动卡块(9)的前表面开设有放置凹槽，所述齿条(10)的一侧与移动卡块(9)固定连接。
7.根据权利要求2所述的一种演播室用小型音响，其特征在于：所述音响外壳(1)的两侧底端和顶端均开设有圆形孔洞B，所述移动柱(15)贯穿于圆形孔洞B，所述移动柱(15)与音响外壳(1)活动连接。
8.根据权利要求2所述的一种演播室用小型音响，其特征在于：所述卡块(16)的一侧开设有圆形孔洞C，所述限位卡柱(13)贯穿于圆形孔洞C，所述卡块(16)的前端固定连接与前挡板(2)。
说明书
一种演播室用小型音响
技术领域
[0001]本实用新型属于演播室技术领域，具体涉及一种演播室用小型音响。
背景技术
[0002]演播室是利用光和声进行空间艺术创作的场所，是电视节目制作的常规基地，除了录制声音外，还要摄录图像。嘉宾、主持及演职人员在里面进行工作、制作及表演，因此，除了必要的摄录编设备外，它必须具有足够的声、光设备和便于创作的条件。
[0003]现有的演播室用小型音响在使用过程中，由于该装置不能在桌面上进行固定，若发生轻微碰撞会导致该装置倾斜，从而需要花费不必要的时间进行摆正的问题，为此我们提出一种演播室用小型音响。
实用新型内容
[0004]本实用新型的目的在于提供一种演播室用小型音响，以解决上述背景技术中提出现有的演播室用小型音响在使用过程中，由于该装置不能在桌面上进行固定，若发生轻微碰撞会导致该装置倾斜，从而需要花费不必要的时间进行摆正的问题。
[0005]为实现上述目的，本实用新型提供如下技术方案：一种演播室用小型音响，包括音响外壳、固定机构和拆卸机构，所述固定机构处于音响外壳的底端，所述固定机构包括吸盘，所述吸盘的顶端固定连接有连接柱，所述连接柱的外表面设置有轴承，所述音响外壳的底端固定连接有固定套，所述连接柱的顶端设置有移动卡块，所述移动卡块的前表面顶端设置有齿轮，所述齿轮的一侧设置有齿条，所述齿轮的前表面固定连接有传动轴，所述传动轴的前端固定连接有驱动块。
[0006]优选的，所述音响外壳的前表面设置有前挡板，所述拆卸机构共设置有四组，两组所述拆卸机构分别处于音响外壳的两侧顶端和底端，所述拆卸机构包括拨块，两个所述拨块的内侧均固定连接有移动柱，所述移动柱的另一端固定连接有限位卡柱，所述移动柱的外表面设置有复位弹簧，所述限位卡柱的外表面设置有卡块。
[0007]优选的，所述连接柱的上表面中间开设有矩形凹槽，所述移动卡块的底端与矩形凹槽相适配。
[0008]优选的，所述固定套的形状为中空圆柱体，所述固定套的内壁通过轴承与连接柱转动连接。
[0009]优选的，所述音响外壳的下表面中间开设有矩形开口，所述移动卡块贯穿于矩形开口，所述音响外壳的前表面底端开设有圆形孔洞A，所述传动轴贯穿于圆形孔洞A
[0010]优选的，所述移动卡块的前表面开设有放置凹槽，所述齿条的一侧与移动卡块固定连接。
[0011]优选的，所述音响外壳的两侧底端和顶端均开设有圆形孔洞B，所述移动柱贯穿于圆形孔洞B，所述移动柱与音响外壳活动连接。
[0012]优选的，所述卡块的一侧开设有圆形孔洞C，所述限位卡柱贯穿于圆形孔洞C，所述卡块的前端固定连接与前挡板。
[0013]与现有技术相比，本实用新型的有益效果是：
[0014]1、通过设计的安装在音响外壳底端的吸盘、轴承、移动卡块、齿条和齿轮便于对该装置在桌面上进行固定，大大的提高了该装置的稳定性，防止该装置发生碰撞后而需要花费不必要的时间进行整理，且在吸盘与桌面进行固定后，音响外壳可相对于桌面进行旋转来调整适当的角度，大大的提高了该装置的灵活性。
[0015]2、通过设计的安装在音响外壳两侧顶端和底端的拨块、限位卡柱、复位弹簧、移动柱和卡块便于对前挡板拆卸而对该装置内部进行维修，改变了原有的螺栓进行固定的方式，大大的减轻了维修人员的负担。
附图说明

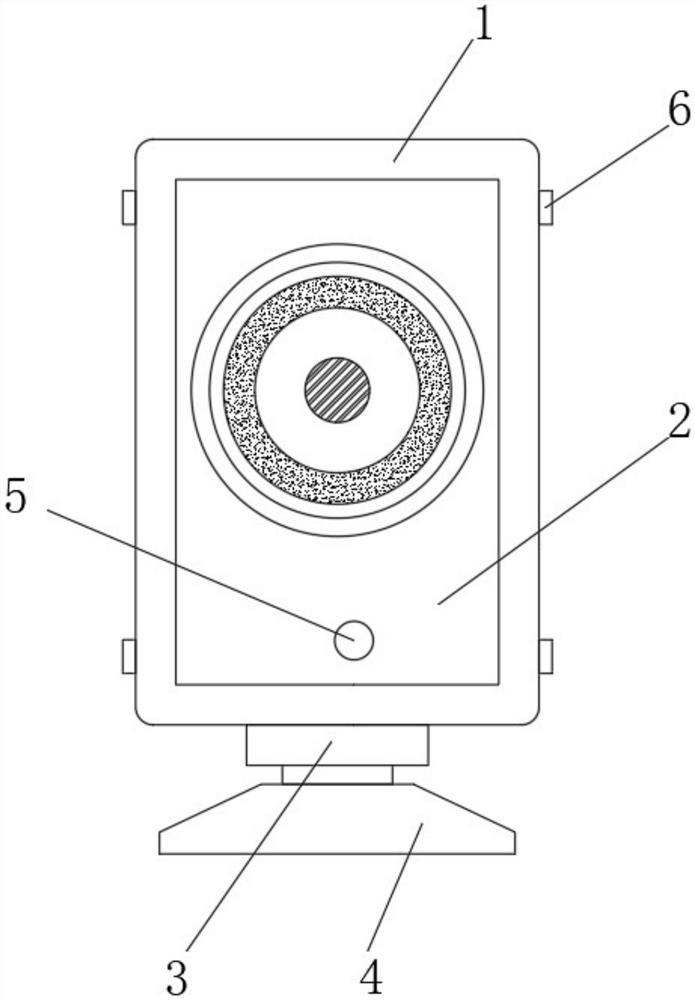

[0016]图1为本实用新型的结构示意图；
[0017]图2为本实用新型的吸盘局部正视剖面结构示意图；
[0018]图3为本实用新型的移动卡块局部侧视剖面结构示意图；
[0019]图4为本实用新型的拨块局部俯视剖面结构示意图。
[0020]图中：1、音响外壳；2、前挡板；3、固定套；4、吸盘；5、驱动块；6、拨块；7、连接柱；8、轴承；9、移动卡块；10、齿条；11、齿轮；12、传动轴；13、限位卡柱；14、复位弹簧；15、移动柱；16、卡块。
具体实施方式
[0021]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0022]请参阅图1-4，本实用新型提供一种技术方案：一种演播室用小型音响，包括音响外壳1、固定机构和拆卸机构，固定机构处于音响外壳1的底端，固定机构包括吸盘4，吸盘4的顶端固定连接有连接柱7，连接柱7的外表面设置有轴承8，音响外壳1的底端固定连接有固定套3，连接柱7的顶端设置有移动卡块9，移动卡块9的前表面顶端设置有齿轮11，齿轮11的一侧设置有齿条10，齿轮11的前表面固定连接有传动轴12，传动轴12的前端固定连接有驱动块5。
[0023]为了便于维修该装置，本实施例中，优选的，音响外壳1的前表面设置有前挡板2，拆卸机构共设置有四组，两组拆卸机构分别处于音响外壳1的两侧顶端和底端，拆卸机构包括拨块6，两个拨块6的内侧均固定连接有移动柱15，移动柱15的另一端固定连接有限位卡柱13，移动柱15的外表面设置有复位弹簧14，限位卡柱13的外表面设置有卡块16。
[0024]为了便于卡合连接柱7，本实施例中，优选的，连接柱7的上表面中间开设有矩形凹槽，移动卡块9的底端与矩形凹槽相适配。
[0025]为了便于转动音响外壳1，本实施例中，优选的，固定套3的形状为中空圆柱体，固定套3的内壁通过轴承8与连接柱7转动连接。
[0026]为了便于移动移动卡块9，本实施例中，优选的，音响外壳1的下表面中间开设有矩形开口，移动卡块9贯穿于矩形开口，音响外壳1的前表面底端开设有圆形孔洞A，传动轴12贯穿于圆形孔洞A
[0027]为了便于固定齿条10，本实施例中，优选的，移动卡块9的前表面开设有放置凹槽，齿条10的一侧与移动卡块9固定连接。
[0028]为了便于移动移动柱15，本实施例中，优选的，音响外壳1的两侧底端和顶端均开设有圆形孔洞B，移动柱15贯穿于圆形孔洞B，移动柱15与音响外壳1活动连接。
[0029]为了便于卡合限位卡柱13，本实施例中，优选的，卡块16的一侧开设有圆形孔洞C，限位卡柱13贯穿于圆形孔洞C，卡块16的前端固定连接与前挡板2。
[0030]本实用新型的工作原理及使用流程：该装置安装完成后，当需要对该装置在桌面上进行固定时，可先将吸盘4与桌面进行吸附，然后转动驱动块5，驱动块5通过传动轴12带动齿轮11转动，使得齿轮11在齿条10的作用下带动移动卡块9向上移动，从而使移动卡块9的底端不插入连接柱7中，然后通过在轴承8和固定套3的作用下旋转音响外壳1至适当角度，即可松开驱动块5，从而在移动卡块9自身的重力作用下下落到连接柱7上矩形凹槽中，此时音响外壳1不得转动，即完美的固定住该装置，当需要对该装置上的前挡板2进行拆卸时，可拨动拨块6，拨块6通过在移动柱15的作用下带动限位卡柱13移动，并使复位弹簧14进行压缩，此时限位卡柱13不贯穿于卡块16上的圆形孔洞C，即可对前挡板2在音响外壳1上进行拆卸，以便工作人员对该装置内部进行维修。
[0031]尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
