本发明公开了一种泄洪智能控流的水利工程方案，包括设置在地面内且开口向上的安装腔，所述安装腔外设有环形蓄水腔，所述环形蓄水腔内壁连通设有多根出水管，所述出水管内设有球阀，所述出水管下方设有能够控制所述球阀打开或关闭的阀门装置，所述安装腔内滑动连接有种植箱；本发明设有环形蓄水腔，能够储存水库内的水，使水库内储存的水维持在一个安全的范围内，避免汛期需要开闸泄洪的时候，水库内的水量过多而对下游河岸的土壤生态造成损失，减少土壤流失；并且设有种植腔，能够在种植腔内利用环形蓄水腔内的水进行水稻等农作物的种植，在保护生态的同时节约水资源，还收获了农作物。

权利要求

1.一种泄洪智能控流的水利工程方案，包括设置在地面内且开口向上的安装腔，其特征在于：所述安装腔外设有环形蓄水腔，所述环形蓄水腔内壁连通设有多根出水管，所述出水管内设有球阀，所述出水管下方设有能够控制所述球阀打开或关闭的阀门装置，所述安装腔内滑动连接有种植箱，所述种植箱内设有开口向上的种植腔，所述种植腔侧壁内设有贯穿所述种植箱外侧面的进水管，所述进水管下方的所述种植箱外侧面固设有齿条板，所述安装腔下方设有动力腔，所述动力腔底壁上固设有电机，所述电机顶面安装有动力轴，所述动力轴上固设有驱动带轮，所述动力腔底壁上转动连接有关于所述电机左右位置对称的第一螺纹轴，所述第一螺纹轴上固设有从动带轮，左右两个所述从动带轮与所述驱动带轮之间通过皮带传动，所述种植箱底面内左右位置对称设有开口向下的深入槽，所述种植箱底面固设有底座，所述底座左右外侧面内贯穿设有位置对称的移动槽，所述移动槽内设有上下贯穿的螺纹槽，所述第一螺纹轴向上穿过所述螺纹槽延伸至所述深入槽内，所述第一螺纹轴内侧的所述移动槽内滑动连接有与所述第一螺纹轴啮合的一号啮合块，所述一号啮合块内侧面与所述移动槽内侧面之间通过第一弹簧固定连接，所述第一螺纹轴内侧的所述移动槽底壁内连通设有一号滑轨，所述一号滑轨内滑动连接有与所述一号啮合块底面固定连接的滑动块，所述一号滑轨靠近所述第一螺纹轴的侧壁内设有电磁铁，所述第一螺纹轴外侧的所述移动槽内滑动连接有与所述第一螺纹轴啮合的二号啮合块，所述移动槽后方设有联动装置，所述一号啮合块能够通过所述联动装置带动所述二号啮合块移动，所述动力腔内设有能够控制所述种植箱移动距离的定位装置。

2.根据权利要求1所述的一种泄洪智能控流的水利工程方案，其特征在于：所述阀门装置包括设置在所述出水管下方的第一转动腔，所述第一转动腔前后壁之间转动连接有第一转动轴，所述第一转动轴上固设有能够与所述齿条板啮合的第一齿轮，所述第一齿轮前方的所述第一转动轴上固设有第一锥齿轮，所述第一转动轴外侧的所述第一转动腔底壁上固设有固定块，所述固定块内转动连接有第二转动轴，所述第二转动轴左右两端均固设有第二锥齿轮，右侧的所述第二锥齿轮与所述第一锥齿轮啮合，所述固定块外侧的所述第一转动腔底壁上转动连接有第三转动轴，所述第三转动轴上固设有与左侧的所述第二锥齿轮啮合的第三锥齿轮，所述第三转动轴延伸至所述出水管内与所述球阀底面固定连接。

3.根据权利要求1所述的一种泄洪智能控流的水利工程方案，其特征在于：所述联动装置包括设置在所述移动槽后方的第二转动腔，所述第二转动腔上下壁之间转动连接有左右位置对称的第四转动轴，所述第四转动轴上固设有第二齿轮，左侧的所述第二齿轮与所述二号啮合块后表面啮合，右侧的所述第二齿轮与所述一号啮合块后表面啮合，所述第二齿轮上方的所述第四转动轴上固设有第四锥齿轮，左右两个所述第四转动轴之间的所述第二转动腔底壁上固设有支撑块，所述支撑块内转动连接有第五转动轴，所述第五转动轴左右两端固设有与所述第四锥齿轮啮合的第五锥齿轮。

4.根据权利要求1所述的一种泄洪智能控流的水利工程方案，其特征在于：所述定位装置包括固设于所述动力轴上的第六锥齿轮，左侧的所述第一螺纹轴与所述动力轴之间的所述动力腔上下壁之间固设有左右位置相对的支臂，右侧的所述支臂内转动连接有左右延伸设置的第二螺纹轴，所述第二螺纹轴右侧末端固设有与所述第六锥齿轮啮合的第七锥齿轮，所述第二螺纹轴左侧末端与左侧的所述支臂右侧面转动连接，所述支臂之间的所述第二螺纹轴上螺纹连接有移动杆，所述动力腔底壁内连通设有二号滑轨，所述二号滑轨内滑动连接有与所述移动杆底面固定连接的第一连接块，所述移动杆顶面固设有转动箱，所述转动箱内设有前后贯穿的第一滑动槽，所述第一滑动槽内滑动连接有前后位置对称的移动箱，所述移动箱内转动连接有过渡轮，所述移动箱上下表面固设有第二连接块，所述第一滑动槽上下壁内连通设有能够使所述第二连接块在内滑动的三号滑轨，所述第二连接块与所述三号滑轨内侧壁之间通过第二弹簧固定连接，所述第一滑动槽左右壁内贯穿设有第二滑动槽，所述支臂之间固设有曲面块，所述曲面块穿过所述第二滑动槽，所述安装腔左右壁内位置对称设有上下等间距排列的三个定位槽。

5.根据权利要求1所述的一种泄洪智能控流的水利工程方案，其特征在于：所述环形蓄水腔顶壁内设有泄洪管。

6.根据权利要求1所述的一种泄洪智能控流的水利工程方案，其特征在于：所述环形蓄水腔底壁上设有水位检测仪，与所述水位检测仪电性连接的显示器设置在所述种植箱左侧的地面上。

说明书

一种泄洪智能控流的水利工程方案

技术领域

[0001]本发明涉及水利工程技术领域，具体为一种泄洪智能控流的水利工程方案。

背景技术

[0002]水坝，是拦截江河渠道水流以抬高水位或调节流量的挡水建筑物。可形成水库，抬高水位、调节径流、集中水头，用于防洪、供水、灌溉、水力发电、改善航运等。我国在汛期尤其是夏季台风季节，若是遇到降雨量过大时，需要开闸泄洪。若是水库内的水量过大，泄洪时会对下游河岸两侧的突然带来较大的影响，出现例如水土流失等情况，对环境造成不可挽回的灾难。

发明内容

[0003]本发明的目的在于提供一种泄洪智能控流的水利工程方案，用于克服现有技术中的上述缺陷。

[0004]根据本发明的一种泄洪智能控流的水利工程方案，包括设置在地面内且开口向上的安装腔，所述安装腔外设有环形蓄水腔，所述环形蓄水腔内壁连通设有多根出水管，所述出水管内设有球阀，所述出水管下方设有能够控制所述球阀打开或关闭的阀门装置，所述安装腔内滑动连接有种植箱，所述种植箱内设有开口向上的种植腔，所述种植腔侧壁内设有贯穿所述种植箱外侧面的进水管，所述进水管下方的所述种植箱外侧面固设有齿条板，所述安装腔下方设有动力腔，所述动力腔底壁上固设有电机，所述电机顶面安装有动力轴，所述动力轴上固设有驱动带轮，所述动力腔底壁上转动连接有关于所述电机左右位置对称的第一螺纹轴，所述第一螺纹轴上固设有从动带轮，左右两个所述从动带轮与所述驱动带轮之间通过皮带传动，所述种植箱底面内左右位置对称设有开口向下的深入槽，所述种植箱底面固设有底座，所述底座左右外侧面内贯穿设有位置对称的移动槽，所述移动槽内设有上下贯穿的螺纹槽，所述第一螺纹轴向上穿过所述螺纹槽延伸至所述深入槽内，所述第一螺纹轴内侧的所述移动槽内滑动连接有与所述第一螺纹轴啮合的一号啮合块，所述一号啮合块内侧面与所述移动槽内侧面之间通过第一弹簧固定连接，所述第一螺纹轴内侧的所述移动槽底壁内连通设有一号滑轨，所述一号滑轨内滑动连接有与所述一号啮合块底面固定连接的滑动块，所述一号滑轨靠近所述第一螺纹轴的侧壁内设有电磁铁，所述第一螺纹轴外侧的所述移动槽内滑动连接有与所述第一螺纹轴啮合的二号啮合块，所述移动槽后方设有联动装置，所述一号啮合块能够通过所述联动装置带动所述二号啮合块移动，所述动力腔内设有能够控制所述种植箱移动距离的定位装置。

[0005]可选地，所述阀门装置包括设置在所述出水管下方的第一转动腔，所述第一转动腔前后壁之间转动连接有第一转动轴，所述第一转动轴上固设有能够与所述齿条板啮合的第一齿轮，所述第一齿轮前方的所述第一转动轴上固设有第一锥齿轮，所述第一转动轴外侧的所述第一转动腔底壁上固设有固定块，所述固定块内转动连接有第二转动轴，所述第二转动轴左右两端均固设有第二锥齿轮，右侧的所述第二锥齿轮与所述第一锥齿轮啮合，所述固定块外侧的所述第一转动腔底壁上转动连接有第三转动轴，所述第三转动轴上固设有与左侧的所述第二锥齿轮啮合的第三锥齿轮，所述第三转动轴延伸至所述出水管内与所述球阀底面固定连接。

[0006]可选地，所述联动装置包括设置在所述移动槽后方的第二转动腔，所述第二转动腔上下壁之间转动连接有左右位置对称的第四转动轴，所述第四转动轴上固设有第二齿轮，左侧的所述第二齿轮与所述二号啮合块后表面啮合，右侧的所述第二齿轮与所述一号啮合块后表面啮合，所述第二齿轮上方的所述第四转动轴上固设有第四锥齿轮，左右两个所述第四转动轴之间的所述第二转动腔底壁上固设有支撑块，所述支撑块内转动连接有第五转动轴，所述第五转动轴左右两端固设有与所述第四锥齿轮啮合的第五锥齿轮。

[0007]可选地，所述定位装置包括固设于所述动力轴上的第六锥齿轮，左侧的所述第一螺纹轴与所述动力轴之间的所述动力腔上下壁之间固设有左右位置相对的支臂，右侧的所述支臂内转动连接有左右延伸设置的第二螺纹轴，所述第二螺纹轴右侧末端固设有与所述第六锥齿轮啮合的第七锥齿轮，所述第二螺纹轴左侧末端与左侧的所述支臂右侧面转动连接，所述支臂之间的所述第二螺纹轴上螺纹连接有移动杆，所述动力腔底壁内连通设有二号滑轨，所述二号滑轨内滑动连接有与所述移动杆底面固定连接的第一连接块，所述移动杆顶面固设有转动箱，所述转动箱内设有前后贯穿的第一滑动槽，所述第一滑动槽内滑动连接有前后位置对称的移动箱，所述移动箱内转动连接有过渡轮，所述移动箱上下表面固设有第二连接块，所述第一滑动槽上下壁内连通设有能够使所述第二连接块在内滑动的三号滑轨，所述第二连接块与所述三号滑轨内侧壁之间通过第二弹簧固定连接，所述第一滑动槽左右壁内贯穿设有第二滑动槽，所述支臂之间固设有曲面块，所述曲面块穿过所述第二滑动槽，所述安装腔左右壁内位置对称设有上下等间距排列的三个定位槽。

[0008]可选地，所述环形蓄水腔顶壁内设有泄洪管。

[0009]可选地，所述环形蓄水腔底壁上设有水位检测仪，与所述水位检测仪电性连接的显示器设置在所述种植箱左侧的地面上。

[0010]本发明的有益效果是：本发明设有环形蓄水腔，能够储存水库内的水，通过智能系统检测，使水库内储存的水维持在一个安全的范围内，避免汛期需要开闸泄洪的时候，水库内的水量过多而对下游河岸的土壤生态造成损失，减少土壤流失；并且设有种植腔，能够在种植腔内利用环形蓄水腔内的水进行水稻等农作物的种植，在保护生态的同时节约水资源，还收获了农作物。

附图说明

[0011]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

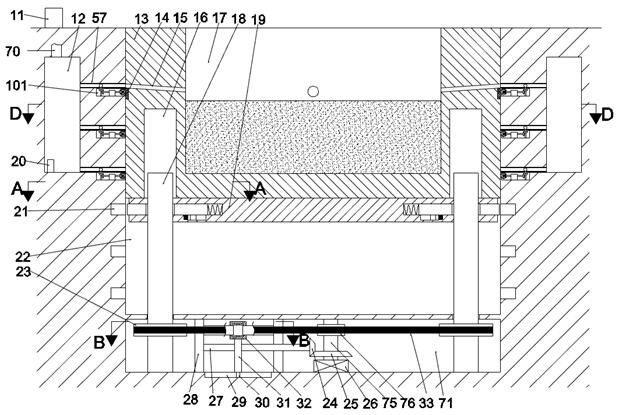

[0012]图1是本发明的一种泄洪智能控流的水利工程方案的结构示意图；图2是图1中A-A处结构示意图；图3是图1中底座处结构示意图；图4是图1中B-B处结构示意图；图5是图1中转动箱处结构示意图；图6是图5中C-C处结构示意图；图7是图1中D-D处结构示意图；图8是图1中阀门装置处结构示意图。

具体实施方式

[0013]在本发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

[0014]参照图1-8，根据本发明的实施例的一种泄洪智能控流的水利工程方案，包括设置在地面内且开口向上的安装腔22，所述安装腔22外设有环形蓄水腔12，所述环形蓄水腔12内壁连通设有多根出水管57，所述出水管57内设有球阀58，所述出水管57下方设有能够控制所述球阀58打开或关闭的阀门装置101，所述安装腔22内滑动连接有种植箱13，所述种植箱13内设有开口向上的种植腔17，所述种植腔17侧壁内设有贯穿所述种植箱13外侧面的进水管15，所述进水管15下方的所述种植箱13外侧面固设有齿条板14，所述安装腔22下方设有动力腔71，所述动力腔71底壁上固设有电机26，所述电机26顶面安装有动力轴75，所述动力轴75上固设有驱动带轮76，所述动力腔71底壁上转动连接有关于所述电机26左右位置对称的第一螺纹轴18，所述第一螺纹轴18上固设有从动带轮23，左右两个所述从动带轮23与所述驱动带轮76之间通过皮带33传动，所述种植箱13底面内左右位置对称设有开口向下的深入槽16，所述种植箱13底面固设有底座19，所述底座19左右外侧面内贯穿设有位置对称的移动槽35，所述移动槽35内设有上下贯穿的螺纹槽72，所述第一螺纹轴18向上穿过所述螺纹槽72延伸至所述深入槽16内，所述第一螺纹轴18内侧的所述移动槽35内滑动连接有与所述第一螺纹轴18啮合的一号啮合块36，所述一号啮合块36内侧面与所述移动槽35内侧面之间通过第一弹簧38固定连接，所述第一螺纹轴18内侧的所述移动槽35底壁内连通设有一号滑轨47，所述一号滑轨47内滑动连接有与所述一号啮合块36底面固定连接的滑动块46，所述一号滑轨47靠近所述第一螺纹轴18的侧壁内设有电磁铁45，所述第一螺纹轴18外侧的所述移动槽35内滑动连接有与所述第一螺纹轴18啮合的二号啮合块34，所述移动槽35后方设有联动装置103，所述一号啮合块36能够通过所述联动装置103带动所述二号啮合块34移动，所述动力腔71内设有能够控制所述种植箱13移动距离的定位装置102。

[0015]优选地，所述阀门装置101包括设置在所述出水管57下方的第一转动腔62，所述第一转动腔62前后壁之间转动连接有第一转动轴66，所述第一转动轴66上固设有能够与所述齿条板14啮合的第一齿轮65，所述第一齿轮65前方的所述第一转动轴66上固设有第一锥齿轮67，所述第一转动轴66外侧的所述第一转动腔62底壁上固设有固定块64，所述固定块64内转动连接有第二转动轴63，所述第二转动轴63左右两端均固设有第二锥齿轮61，右侧的所述第二锥齿轮61与所述第一锥齿轮67啮合，所述固定块64外侧的所述第一转动腔62底壁上转动连接有第三转动轴59，所述第三转动轴59上固设有与左侧的所述第二锥齿轮61啮合的第三锥齿轮60，所述第三转动轴59延伸至所述出水管57内与所述球阀58底面固定连接。

[0016]优选地，所述联动装置103包括设置在所述移动槽35后方的第二转动腔37，所述第二转动腔37上下壁之间转动连接有左右位置对称的第四转动轴41，所述第四转动轴41上固设有第二齿轮39，左侧的所述第二齿轮39与所述二号啮合块34后表面啮合，右侧的所述第二齿轮39与所述一号啮合块36后表面啮合，所述第二齿轮39上方的所述第四转动轴41上固设有第四锥齿轮40，左右两个所述第四转动轴41之间的所述第二转动腔37底壁上固设有支撑块44，所述支撑块44内转动连接有第五转动轴43，所述第五转动轴43左右两端固设有与所述第四锥齿轮40啮合的第五锥齿轮42，当一号啮合块36移动时，通过右侧的第二齿轮39带动右侧的第四转动轴41转动，右侧的第四转动轴41通过右侧的第四锥齿轮40带动右侧的第五锥齿轮42转动，右侧的第五锥齿轮42通过第五转动轴43带动左侧的第五锥齿轮42转动，左侧的第五锥齿轮42通过左侧的第四转动轴41带动左侧的第二齿轮39转动，左侧的第二齿轮39带动二号啮合块34往与一号啮合块36相反方向移动。

[0017]优选地，所述定位装置102包括固设于所述动力轴75上的第六锥齿轮25，左侧的所述第一螺纹轴18与所述动力轴75之间的所述动力腔71上下壁之间固设有左右位置相对的支臂28，右侧的所述支臂28内转动连接有左右延伸设置的第二螺纹轴27，所述第二螺纹轴27右侧末端固设有与所述第六锥齿轮25啮合的第七锥齿轮24，所述第二螺纹轴27左侧末端与左侧的所述支臂28右侧面转动连接，所述支臂28之间的所述第二螺纹轴27上螺纹连接有移动杆31，所述动力腔71底壁内连通设有二号滑轨29，所述二号滑轨29内滑动连接有与所述移动杆31底面固定连接的第一连接块30，所述移动杆31顶面固设有转动箱32，所述转动箱32内设有前后贯穿的第一滑动槽49，所述第一滑动槽49内滑动连接有前后位置对称的移动箱50，所述移动箱50内转动连接有过渡轮53，所述移动箱50上下表面固设有第二连接块51，所述第一滑动槽49上下壁内连通设有能够使所述第二连接块51在内滑动的三号滑轨56，所述第二连接块51与所述三号滑轨56内侧壁之间通过第二弹簧55固定连接，所述第一滑动槽49左右壁内贯穿设有第二滑动槽54，所述支臂28之间固设有曲面块48，所述曲面块48穿过所述第二滑动槽54，所述安装腔22左右壁内位置对称设有上下等间距排列的三个定位槽21，当电机26启动时，通过动力轴75带动第六锥齿轮25转动，第六锥齿轮25带动第七锥齿轮24转动，第七锥齿轮24带动第二螺纹轴27转动，此时移动杆31会随着第二螺纹轴27的转动而左右移动，移动杆31带动转动箱32左右移动，由于第二弹簧55的限制，使得移动箱50紧贴在曲面块48前后侧面，转动箱32会随着曲面块48前后侧面的曲线而在第一滑动槽49前后移动，从而带动过渡轮53前后移动，当第二连接块51向外移动至三号滑轨56的外侧半段时，过渡轮53将皮带33绷紧，驱动带轮76能够通过皮带33带动左右两个从动带轮23转动，从动带轮23带动第一螺纹轴18转动，此时一号啮合块36和二号啮合块34与第一螺纹轴18啮合，因此第一螺纹轴18转动时，能够带动底座19上下移动，底座19带动种植箱13上下移动，使得进水管15与出水管57对齐，将环形蓄水腔12内的水倒入种植腔17中，而当第二连接块51向内移动至三号滑轨56的内侧半段时，过渡轮53不再对皮带33产生作用力，皮带33处理松弛状态，驱动带轮76不能够通过皮带33带动左右两个从动带轮23转动，因此第一螺纹轴18不会转动，种植箱13和底座19也不会移动，此时二号啮合块34与定位槽21对齐，二号啮合块34能够进入定位槽21内，将种植箱13和底座19固定住，能够在电机26停止后，避免动力轴75由于惯性的影响在减速转动时带动种植箱13和底座19移动而导致二号啮合块34与定位槽21错位。

[0018]优选地，所述环形蓄水腔12顶壁内设有泄洪管70。

[0019]优选地，所述环形蓄水腔12底壁上设有水位检测仪20，与所述水位检测仪20电性连接的显示器11设置在所述种植箱13左侧的地面上，水位检测仪20能够检测环形蓄水腔12内的水位并且将水位数值显示在显示器11上，实时检测环形蓄水腔12内的水位，以便在环形蓄水腔12内的水位过低时通过泄洪管70加入水。

[0020]初始状态时，进水管15与最上方的出水管57对齐，二号啮合块34位于最上方的定位槽21内，第一连接块30位于二号滑轨29最左侧，一号啮合块36和二号啮合块34与第一螺纹轴18脱离啮合，渡轮53将皮带33绷紧，第二弹簧55处于拉伸状态，第一弹簧38处于拉伸状态，球阀58关闭。

[0021]将本发明安装在水库下游，使用者向种植腔17内加入农作物生长所对应的土壤，并将农作物种植在种植腔17的土壤内；当需要进行灌溉工作时，电磁铁45启动，吸引滑动块46带动一号啮合块36向靠近第一螺纹轴18的方向移动，一号啮合块36通过左侧的第二齿轮39带动二号啮合块34向靠近第一螺纹轴18的方向移动，一号啮合块36、二号啮合块34和第一螺纹轴18啮合，接着电机26启动通过第一螺纹轴18带动种植箱13和底座19向下移动，使得进水管15与下方的第一个出水管57对齐，将环形蓄水腔12内的水位通过进水管15与出水管57加入种植腔17内，对农作物进行灌溉，并且减少环形蓄水腔12内的水，而在不需要进行灌溉工作时，电磁铁45不启动，一号啮合块36在第一弹簧38作用下向远离第一螺纹轴18的方向移动，一号啮合块36通过左侧的第二齿轮39带动二号啮合块34向远离第一螺纹轴18的方向移动，一号啮合块36、二号啮合块34和第一螺纹轴18脱离啮合的同时，二号啮合块34进入定位槽21内，将种植箱13和底座19固定住；水位检测仪20检测环形蓄水腔12内的水位并且将水位数值显示在显示器11上，使用者观察到环形蓄水腔12内的水位过低时，通过泄洪管70能够向环形蓄水腔12内加入水，减少水库的压力，避免汛期开闸泄洪时对周围土地造成较大的影响，能够减少水土流失，节约水资源。

[0022]以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
