本发明提供一种用于农业垃圾发电的沼气脱水装置，涉及农业垃圾发电技术领域。该用于农业垃圾发电的沼气脱水装置，包括底座，所述底座的顶端固定安装有罐体，所述罐体内部的顶端固定安装有套筒，所述罐体内部的中心转动连接有旋转轴，所述旋转轴的底端传动连接有电机，所述罐体内部套筒的下方固定安装有限位环。该用于农业垃圾发电的沼气脱水装置，能够更好地对罐体内部的雾状液体进行捕雾操作，进而实现对于沼气的脱水，提高了沼气的燃烧热值和发电效率，加快了与沼气中硫化氢气体的中和，避免了硫化氢气体对于沼气制取装置和管道内部造成的腐蚀，提高了沼气制取装置和管道的使用寿命。
权利要求
1.一种用于农业垃圾发电的沼气脱水装置，包括底座(1)，其特征在于：所述底座(1)的顶端固定安装有罐体(2)，所述罐体(2)内部的顶端固定安装有套筒(3)，所述罐体(2)内部的中心转动连接有旋转轴(4)，所述旋转轴(4)的底端传动连接有电机(5)，所述罐体(2)内部套筒(3)的下方固定安装有限位环(6)，所述限位环(6)的内部转动连接有上转板(7)和下转板(8)，所述上转板(7)和下转板(8)的外围滚动连接有滚珠(9)，所述旋转轴(4)的外围固定安装有齿轮一(10)，所述齿轮一(10)的右侧啮合有齿轮二(11)，所述上转板(7)内侧齿轮二(11)的外围开设有内锯齿(12)，所述上转板(7)和下转板(8)的内部固定安装有捕雾板(13)，所述旋转轴(4)的外围套设有导流筒(14)，所述导流筒(14)的左端连通有喷淋管(15)，所述导流筒(14)底部的外围安装有喷头(16)，所述喷头(16)的内部滑动连接有升降块(17)，所述旋转轴(4)外围导流筒(14)的下方套设有安装框(18)，所述安装框(18)内侧旋转轴(4)的外围固定安装有齿轮三(19)，所述齿轮三(19)的外围啮合有齿轮四(20)，所述齿轮四(20)的中心固定安装有转杆(21)，所述转杆(21)与升降块(17)的外围传动连接有折弯杆(22)，所述折弯杆(22)转动连接处的外围固定安装有圆球(23)，所述转杆(21)与升降块(17)之间固定连接有弹簧(24)，所述罐体(2)的左侧固定安装有进气口(25)，所述罐体(2)的右侧固定安装有回流口(26)。
2.根据权利要求1所述的一种用于农业垃圾发电的沼气脱水装置，其特征在于：所述旋转轴(4)向上延伸至套筒(3)的内部，限位转动连接在底座(1)和套筒(3)之间。
3.根据权利要求1所述的一种用于农业垃圾发电的沼气脱水装置，其特征在于：所述齿轮一(10)位于上转板(7)内侧旋转轴(4)的外围，所述齿轮二(11)与套筒(3)转动连接，且分别与齿轮一(10)和内锯齿(12)相互啮合。
4.根据权利要求1所述的一种用于农业垃圾发电的沼气脱水装置，其特征在于：所述捕雾板(13)倾斜固定安装在上转板(7)和下转板(8)的内部，且所述上转板(7)和下转板(8)内捕雾板(13)的倾斜角度相反。
5.根据权利要求1所述的一种用于农业垃圾发电的沼气脱水装置，其特征在于：所述升降块(17)的顶端呈圆弧状，且顶部延伸至喷头(16)的内部，所述喷头(16)内升降块(17)的外围为倒置的漏斗口。
6.根据权利要求1所述的一种用于农业垃圾发电的沼气脱水装置，其特征在于：所述折弯杆(22)为两根相互转速连接的横杆组成，且两端分别与升降块(17)和转杆(21)的一侧转动连接。
7.根据权利要求1所述的一种用于农业垃圾发电的沼气脱水装置，其特征在于：所述罐体(2)内部的底端呈倾斜状，且所述回流口(26)位于倾斜底面的底端，所述进气口(25)高于回流口(26)的水平高度。
说明书
一种用于农业垃圾发电的沼气脱水装置
技术领域
[0001]本发明涉及农业垃圾发电技术领域，具体为一种用于农业垃圾发电的沼气脱水装置。
背景技术
[0002]沼气燃烧发电是随着大型沼气池建设和沼气综合利用的不断发展而出现的一项沼气利用技术，它将厌氧发酵处理产生的沼气用于发动机上，并装有综合发电装置，以产生电能和热能，而在现代农业的养殖业中，对养殖产生的粪便和尿液混合物，经过厌氧发酵就能够产生沼气，进而实现了农业垃圾发电，降低了养殖的成本。
[0003]而传统的沼气池在向发电装置供应沼气的过程中，沼气中含有较高的硫化氢气体和水，容易对沼气制取装置和管道内部造成腐蚀，降低了沼气制取装置和管道的使用寿命，同时沼气内含有大量的水分，在沼气燃烧时，大大降低了沼气的燃烧热值，进而降低了沼气发电的效率。
[0004]为解决上述问题，发明者提供了一种用于农业垃圾发电的沼气脱水装置，能够更好地对罐体内部的雾状液体进行捕雾操作，进而实现对于沼气的脱水，提高了沼气的燃烧热值和发电效率，加快了与沼气中硫化氢气体的中和，避免了硫化氢气体对于沼气制取装置和管道内部造成的腐蚀，提高了沼气制取装置和管道的使用寿命。
发明内容
[0005]为实现以上目的，本发明通过以下技术方案予以实现：一种用于农业垃圾发电的沼气脱水装置，包括底座、罐体、套筒、旋转轴、电机、限位环、上转板、下转板、滚珠、齿轮一、齿轮二、内锯齿、捕雾板、导流筒、喷淋管、喷头、升降块、安装框、齿轮三、齿轮四、转杆、折弯杆、圆球、弹簧、进气口、回流口。
[0006]其中：
[0007]所述底座的顶端固定安装有罐体，所述罐体内部的顶端固定安装有套筒，所述罐体内部的中心转动连接有旋转轴，所述旋转轴的底端传动连接有电机，所述罐体内部套筒的下方固定安装有限位环，所述限位环的内部转动连接有上转板和下转板，所述上转板和下转板的外围滚动连接有滚珠，所述旋转轴的外围固定安装有齿轮一，所述齿轮一的右侧啮合有齿轮二，所述上转板内侧齿轮二的外围开设有内锯齿，所述上转板和下转板的内部固定安装有捕雾板，所述旋转轴的外围套设有导流筒，所述导流筒的左端连通有喷淋管，所述导流筒底部的外围安装有喷头，所述喷头的内部滑动连接有升降块，所述旋转轴外围导流筒的下方套设有安装框，所述安装框内侧旋转轴的外围固定安装有齿轮三，所述齿轮三的外围啮合有齿轮四，所述齿轮四的中心固定安装有转杆，所述转杆与升降块的外围传动连接有折弯杆，所述折弯杆转动连接处的外围固定安装有圆球，所述转杆与升降块之间固定连接有弹簧，所述罐体的左侧固定安装有进气口，所述罐体的右侧固定安装有回流口。
[0008]优选的，所述旋转轴向上延伸至套筒的内部，限位转动连接在底座和套筒之间，使得旋转轴能够在罐体的中心进行稳定的旋转。
[0009]优选的，所述齿轮一位于上转板内侧旋转轴的外围，所述齿轮二与套筒转动连接，且分别与齿轮一和内锯齿相互啮合，因此，在旋转轴带动齿轮一进行转动的过程中，能够带动上转板进行与旋转轴相反方向的转动。
[0010]优选的，所述捕雾板倾斜固定安装在上转板和下转板的内部，且所述上转板和下转板内捕雾板的倾斜角度相反，使得捕雾板能够更好地进行捕雾工作，避免了雾状液体从捕雾板的间隙处向上流出。
[0011]优选的，所述升降块的顶端呈圆弧状，且顶部延伸至喷头的内部，所述喷头内升降块的外围为倒置的漏斗口，因此，在升降块下移的过程中，能够将喷头打开。
[0012]优选的，所述折弯杆为两根相互转速连接的横杆组成，且两端分别与升降块和转杆的一侧转动连接，因此，当折弯杆发生旋转时，在圆球离心力的作用下能够使折弯杆折叠收缩，进而带动升降块下移。
[0013]优选的，所述罐体内部的底端呈倾斜状，且所述回流口位于倾斜底面的底端，所述进气口高于回流口的水平高度，使得罐体中的液体能够更好地从回流口流出并收集处理。
[0014]本发明提供了一种用于农业垃圾发电的沼气脱水装置。具备以下有益效果：
[0015]1、该用于农业垃圾发电的沼气脱水装置，通过电机能够带动上转板和下转板进行相反方向的转动，配合上转板和下转板内部相反倾斜方向的捕雾板，能够更好地对罐体内部的雾状液体进行捕雾操作，进而实现对于沼气的脱水，提高了沼气的燃烧热值和发电效率。
[0016]2、该用于农业垃圾发电的沼气脱水装置，通过导流筒底部喷头内部升降块与转杆之间折弯杆的设计，在转杆旋转的过程中，能够使升降杆下移来打开喷头，同时通过旋转圆球的作用，能够对喷出的液体进行击打，使液体成为体积更小的颗粒，加快了与沼气中硫化氢气体的中和，避免了硫化氢气体对于沼气制取装置和管道内部造成的腐蚀，提高了沼气制取装置和管道的使用寿命。
附图说明

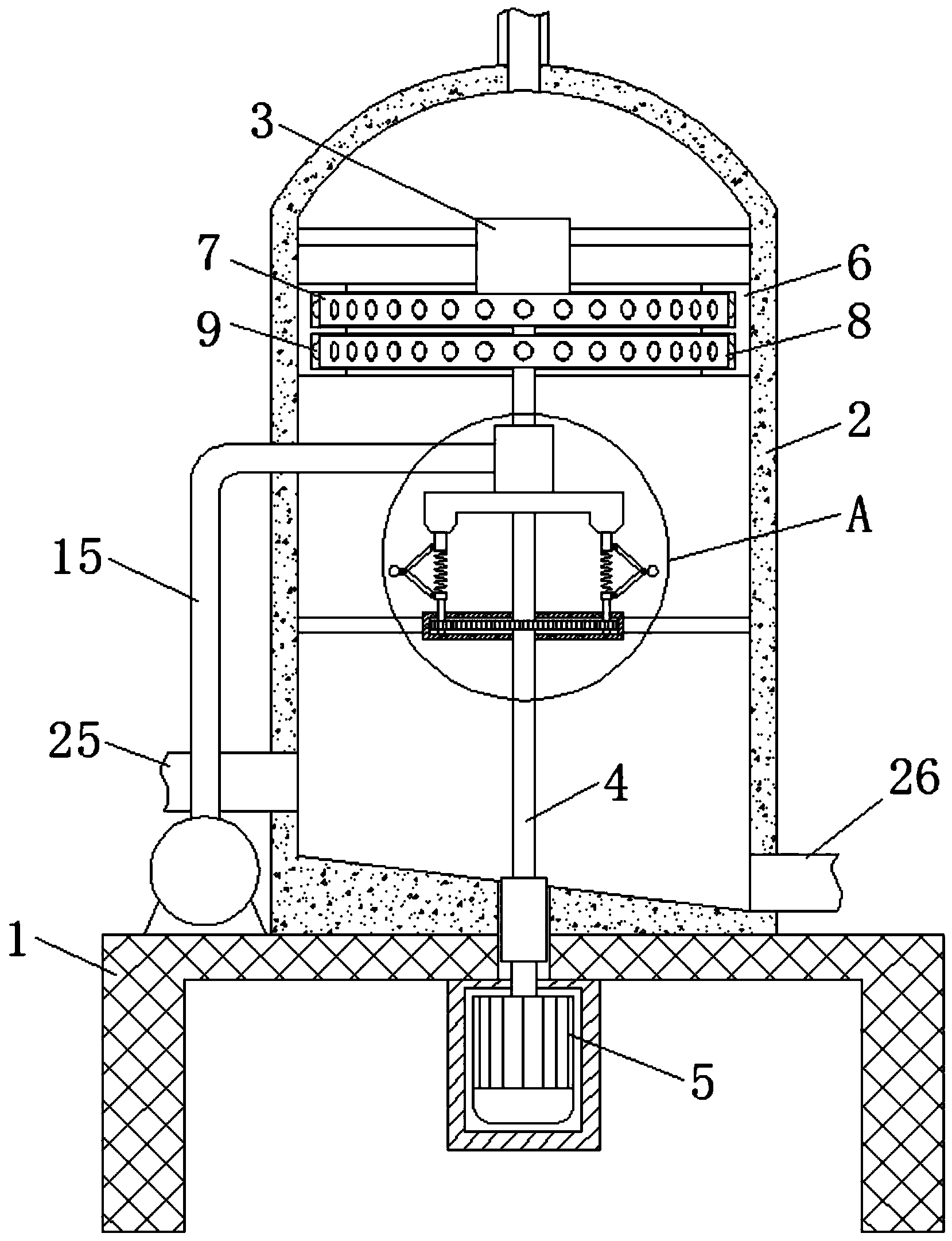

[0017]图1为本发明结构的剖视图；
[0018]图2为本发明上转板和下转板结构中心处的剖视图；
[0019]图3为本发明上转板和下转板结构前侧的剖视图；
[0020]图4为本发明图1中A处结构的剖视图。
[0021]图中：1、底座；2、罐体；3、套筒；4、旋转轴；5、电机；6、限位环；7、上转板；8、下转板；9、滚珠；10、齿轮一；11、齿轮二；12、内锯齿；13、捕雾板；14、导流筒；15、喷淋管；16、喷头；17、升降块；18、安装框；19、齿轮三；20、齿轮四；21、转杆；22、折弯杆；23、圆球；24、弹簧；25、进气口；26、回流口。
具体实施方式
[0022]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0023]该用于农业垃圾发电的沼气脱水装置的实施例如下：
[0024]请参阅图1-4，一种用于农业垃圾发电的沼气脱水装置，包括底座1、罐体2、套筒3、旋转轴4、电机5、限位环6、上转板7、下转板8、滚珠9、齿轮一10、齿轮二11、内锯齿12、捕雾板13、导流筒14、喷淋管15、喷头16、升降块17、安装框18、齿轮三19、齿轮四20、转杆21、折弯杆22、圆球23、弹簧24、进气口25、回流口26。
[0025]其中：
[0026]底座1的顶端固定安装有罐体2，罐体2内部的顶端固定安装有套筒3，罐体2内部的中心转动连接有旋转轴4，旋转轴4向上延伸至套筒3的内部，限位转动连接在底座1和套筒3之间，使得旋转轴4能够在罐体2的中心进行稳定的旋转，旋转轴4的底端传动连接有电机5，罐体2内部套筒3的下方固定安装有限位环6，限位环6的内部转动连接有上转板7和下转板8，上转板7和下转板8的外围滚动连接有滚珠9，旋转轴4的外围固定安装有齿轮一10，齿轮一10位于上转板7内侧旋转轴4的外围，齿轮二11与套筒3转动连接，且分别与齿轮一10和内锯齿12相互啮合，因此，在旋转轴4带动齿轮一10进行转动的过程中，能够带动上转板7进行与旋转轴4相反方向的转动，齿轮一10的右侧啮合有齿轮二11，上转板7内侧齿轮二11的外围开设有内锯齿12，上转板7和下转板8的内部固定安装有捕雾板13，捕雾板13倾斜固定安装在上转板7和下转板8的内部，且上转板7和下转板8内捕雾板13的倾斜角度相反，使得捕雾板13能够更好地进行捕雾工作，避免了雾状液体从捕雾板13的间隙处向上流出，通过电机5能够带动上转板7和下转板8进行相反方向的转动，配合上转板7和下转板8内部相反倾斜方向的捕雾板13，能够更好地对罐体2内部的雾状液体进行捕雾操作，进而实现对于沼气的脱水，提高了沼气的燃烧热值和发电效率。
[0027]旋转轴4的外围套设有导流筒14，导流筒14的左端连通有喷淋管15，导流筒14底部的外围安装有喷头16，喷头16的内部滑动连接有升降块17，升降块17的顶端呈圆弧状，且顶部延伸至喷头16的内部，喷头16内升降块17的外围为倒置的漏斗口，因此，在升降块17下移的过程中，能够将喷头16打开，旋转轴4外围导流筒14的下方套设有安装框18，安装框18内侧旋转轴4的外围固定安装有齿轮三19，齿轮三19的外围啮合有齿轮四20，齿轮四20的中心固定安装有转杆21，转杆21与升降块17的外围传动连接有折弯杆22，折弯杆22为两根相互转速连接的横杆组成，且两端分别与升降块17和转杆21的一侧转动连接，因此，当折弯杆22发生旋转时，在圆球23离心力的作用下能够使折弯杆22折叠收缩，进而带动升降块17下移，折弯杆22转动连接处的外围固定安装有圆球23，转杆21与升降块17之间固定连接有弹簧24，罐体2的左侧固定安装有进气口25，罐体2的右侧固定安装有回流口26，罐体2内部的底端呈倾斜状，且回流口26位于倾斜底面的底端，进气口25高于回流口26的水平高度，使得罐体2中的液体能够更好地从回流口26流出并收集处理，通过导流筒14底部喷头16内部升降块17与转杆21之间折弯杆22的设计，在转杆21旋转的过程中，能够使升降块17下移来打开喷头16，同时通过旋转圆球23的作用，能够对喷出的液体进行击打，使液体成为体积更小的颗粒，加快了与沼气中硫化氢气体的中和，避免了硫化氢气体对于沼气制取装置和管道内部造成的腐蚀，提高了沼气制取装置和管道的使用寿命。
[0028]在使用时，产生的沼气从进气口25进入到罐体2中，同时在喷淋管15的作用下，能够将中和药剂输送至导流筒14的内部，然后通过电机5带动旋转轴4进行旋转，在旋转轴4转动的过程中，利用齿轮三19和齿轮四20的相互啮合，能够带动转杆21进行旋转，进而带动折弯杆22和升降块17进行旋转，在折弯杆22旋转的过程中，在圆球23离心力的作用下，会带动折弯杆22进行折叠收缩，使升降块17压缩弹簧24而向下移动，进而将喷头16打开，使中和药剂能够从喷头16喷出，来对沼气中的硫化氢气体进行中和，同时在药剂喷出的过程中，下侧转动的圆球23会再次对药剂进行击打，进而使药剂呈现更小的颗粒，加快了与硫化氢气体的作用，而在旋转轴4旋转的过程中，也会直接带动下转板8进行旋转，同时利用齿轮一10与齿轮二11的相互啮合，以及齿轮二11与上转板7内侧内锯齿12的相互啮合，能够使上转板7进行与下转板8相反方向的转动，配合上转板7和下转板8内部相反方向捕雾板13，能够对沼气中的雾状液体进行高效捕捉，并汇聚成液体向下掉落，实现了对于沼气的脱水操作，而通过回流口26能够对罐体2内部的液体进行收集处理。
