本发明涉及农业设备技术领域，且公开了一种农业种植大棚用自动除雪装置，包括纵支架，所述滑座包括：滑槽、进气孔、输气孔和出气孔，滑座的上端连接有移动撑杆，移动撑杆的下端设置有金属球，滑座的内部连接有气囊，绝缘板的里侧端连接有可变电阻，转轴的外侧连接有摆动杆，摆动杆的内部连接有活动杆。积雪通过弧形支撑架带动移动撑杆向下移动，移动撑杆带动摆动杆通过转轴摆动，摆动杆带动活动杆下移，移动撑杆带动其下端的金属球与可变电阻接触，吹气装置间歇性的对薄膜吹气，积雪下滑，这一结构达到了自动清理积雪，且随着金属球在可变电阻的位置不同，从而达到清理输出自动调节的问题。

权利要求

1.一种农业种植大棚用自动除雪装置，包括纵支架(1)，其特征在于：所述纵支架(1)的上端固定连接有横支架(2)，横支架(2)的中部上端固定连接有滑座(3)，滑座(3)包括：滑槽(301)、进气孔(302)、输气孔(303)和出气孔(304)，滑座(3)的上端滑动连接有移动撑杆(4)，移动撑杆(4)的上端设置有第一转动柱(401)，移动撑杆(4)的下端设置有金属球(402)，移动撑杆(4)的下部固定连接有L型杆(5)，L型杆(5)的下端固定连接有滑块(6)，滑块(6)的内部开设有通孔(601)，移动撑杆(4)和滑座(3)之间设置有弹簧(7)，滑座(3)的内部且在输气孔(303)的下端固定连接有气囊(8)，气囊(8)的里侧端一端固定连接有绝缘板(9)，绝缘板(9)的里侧端固定连接有可变电阻(901)，移动撑杆(4)的两侧且在固定横支架(2)上分别设置有转轴(10)，转轴(10)的外侧且在移动撑杆(4)内均转动连接有摆动杆(11)，摆动杆(11)的内部且在横支架(2)内滑动连接有活动杆(12)，纵支架(1)的上端与活动杆(12)、移动撑杆(4)均转动连接有弧形支撑架(13)，弧形支撑架(13)的外侧设置有薄膜(14)，横支架(2)的下端设置有照射灯(15)，弧形支撑架(13)的下侧且固定在横支架(2)上均设置有相对应的吹气装置(16)。

2.根据权利要求1所述的一种农业种植大棚用自动除雪装置，其特征在于：所述气囊(8)的内部设置有通气孔。

3.根据权利要求1所述的一种农业种植大棚用自动除雪装置，其特征在于：所述转轴(10)与横支架(2)之间设置有固定杆，横支架(2)开设有与活动杆(12)相对应的孔。

4.根据权利要求1所述的一种农业种植大棚用自动除雪装置，其特征在于：所述两个摆动杆(11)关于移动撑杆(4)对称，但其之间的相对高度不同。

5.根据权利要求1所述的一种农业种植大棚用自动除雪装置，其特征在于：所述移动撑杆(4)和活动杆(12)的上端均开设有弧面，且与弧形支撑架(13)相适应。

6.根据权利要求1所述的一种农业种植大棚用自动除雪装置，其特征在于：所述活动杆(12)上开设有与摆动杆(11)相适应的通孔。

7.根据权利要求1所述的一种农业种植大棚用自动除雪装置，其特征在于：所述吹气装置(16)为间歇吹气装置。

8.根据权利要求1所述的一种农业种植大棚用自动除雪装置，其特征在于：所述吹气装置(16)与与横支架(2)之间设置有固定杆。

说明书

一种农业种植大棚用自动除雪装置

技术领域

[0001]本发明涉及农业设备技术领域，具体为一种农业种植大棚用自动除雪装置。

背景技术

[0002]农业是利用动植物的生长发育规律，通过人工培育来获得产品的产业。农业属于第一产业，研究农业的科学是农学。农业的劳动对象是有生命的动植物，获得的产品是动植物本身。农业是提供支撑国民经济建设与发展的基础产业。而农业大棚是随着高分子聚合物－聚氯乙烯、聚乙烯的产生，塑料薄膜广泛应用于农业。日本及欧美国家于50年代初期应用温室薄膜覆盖温床获得成功，随后又覆盖小棚及温室也获得良好效果。我国于1955年秋引进聚氯乙烯农用薄膜，首先在北京用于小棚覆盖蔬菜，获得了早熟增产的效果。大棚原是蔬菜生产的专用设备，随着生产的发展大棚的应用越加广泛。

[0003]现在的大棚大多用木桩以及塑料布进行搭建，被雪压盖后，大棚很容易被压垮，另外降雪时间过长、积雪过厚，降低了棚内温度和透光性，影响大棚蔬菜的正常生长，从而导致果树和农作物的死亡，现有的除雪设备往往依靠人力铲除，除雪效率不高，且花费的人力物力较大，且不能进行自动清理，清理输出不能自动调节，不利于农业经济发展，为了解决这一问题我们提出了一种农业种植大棚用自动除雪装置。

发明内容

[0004](一)解决的技术问题

[0005]针对现有技术的不足，本发明提供了一种农业种植大棚用自动除雪装置，具备自动清理积雪、清理输出自动调节和清理效率高的优点，解决了现有的农业大棚积雪清理装置不能自动清理积雪、清理输出不能自动调节和清理效率低的问题。

[0006](二)技术方案

[0007]为实现上述具备自动清理积雪、清理输出自动调节和清理效率高的目的，本发明提供如下技术方案：一种农业种植大棚用自动除雪装置，包括纵支架，所述纵支架的上端固定连接有横支架，横支架的中部上端固定连接有滑座，滑座包括：滑槽、进气孔、输气孔和出气孔，滑座的上端滑动连接有移动撑杆，移动撑杆的上端设置有第一转动柱，移动撑杆的下端设置有金属球，移动撑杆的下部固定连接有L型杆，L型杆的下端固定连接有滑块，滑块的内部开设有通孔，移动撑杆和滑座之间设置有弹簧，滑座的内部且在输气孔的下端固定连接有气囊，气囊的里侧端一端固定连接有绝缘板，绝缘板的里侧端固定连接有可变电阻，移动撑杆的两侧且在固定横支架上分别设置有转轴，转轴的外侧且在移动撑杆内均转动连接有摆动杆，摆动杆的内部且在横支架内滑动连接有活动杆，纵支架的上端与活动杆、移动撑杆均转动连接有弧形支撑架，弧形支撑架的外侧设置有薄膜，横支架的下端设置有照射灯，弧形支撑架的下侧且固定在横支架上均设置有相对应的吹气装置。

[0008]优选的，所述气囊的内部设置有通气孔，从而保证气囊中的气体缓慢释放。

[0009]优选的，所述转轴与横支架之间设置有固定杆，横支架开设有与活动杆相对应的孔，从而保证活动杆的上下移动。

[0010]优选的，所述两个摆动杆关于移动撑杆对称，但其之间的相对高度不同，从而保证同一移动撑杆同时控制两个摆动杆的调节。

[0011]优选的，所述移动撑杆和活动杆的上端均开设有弧面，且与弧形支撑架相适应，从而保证弧形支撑架的空隙通过活动杆的上端面支撑薄膜。

[0012]优选的，所述活动杆上开设有与摆动杆相适应的通孔，从而保证摆动杆在活动杆内滑动。

[0013]优选的，所述吹气装置为间歇吹气装置，吹气时，通过吹风带动薄膜上的积雪倾斜推出，在不吹气时，薄膜因重力下落，积雪因重力下滑。

[0014]优选的，所述吹气装置与与横支架之间设置有固定杆。

[0015](三)有益效果

[0016]与现有技术相比，本发明提供了一种农业种植大棚用自动除雪装置，具备以下有益效果：

[0017]1、该农业种植大棚用自动除雪装置，通过积雪堆积在薄膜上的重力不断增加，积雪通过弧形支撑架带动移动撑杆向下移动，移动撑杆带动摆动杆通过转轴摆动，摆动杆带动活动杆下移，根据杠杆原理：由于摆动杆是围绕转轴转动，且活动杆相对于转轴的距离远大于移动撑杆，所以活动杆下降的距离较大，此时活动杆带动弧形支撑架转动的距离较大，此时弧形支撑架上的薄膜软塌下来，同时，移动撑杆带动其下端的金属球与可变电阻接触，吹气装置间歇性的对薄膜吹气，吹气时，通过吹风带动薄膜上的积雪倾斜推出，在不吹气时，薄膜因重力下落，积雪因重力下滑，这一结构达到了自动清理积雪，且随着金属球在可变电阻的位置不同，从而达到清理输出自动调节的问题，进一步提高了清理效率且避免电力的浪费。

[0018]2、该农业种植大棚用自动除雪装置，通过转轴的外侧且在移动撑杆内均转动连接有摆动杆，两个摆动杆关于移动撑杆对称，但其之间的相对高度不同，从而保证同一移动撑杆同时控制两个摆动杆的调节，这一结构根据大棚的对称型，从而保证了大棚两侧同步调节的效果，进一步提高了清理效率。

[0019]3、该农业种植大棚用自动除雪装置，外部气体通过进气孔、通孔、输气孔、气囊和出气孔完成气体的循环，当出现大风冲击的时候，移动撑杆将下移完成上述的工作流程，为了避免这一情况，根据雪堆积的缓慢性和风力冲击的快速性，通过移动撑杆带动L型杆和滑块下移，由于风力冲击的快速性，滑块挤压的气体进入气囊中不能快速的排出，气囊的一端带动可变电阻与金属球错位，吹气装置的电路断开，这一结构避免过强风力冲击导致吹气装置开启，从而避免薄膜松动和吹气装置启动浪费电力的问题。

附图说明

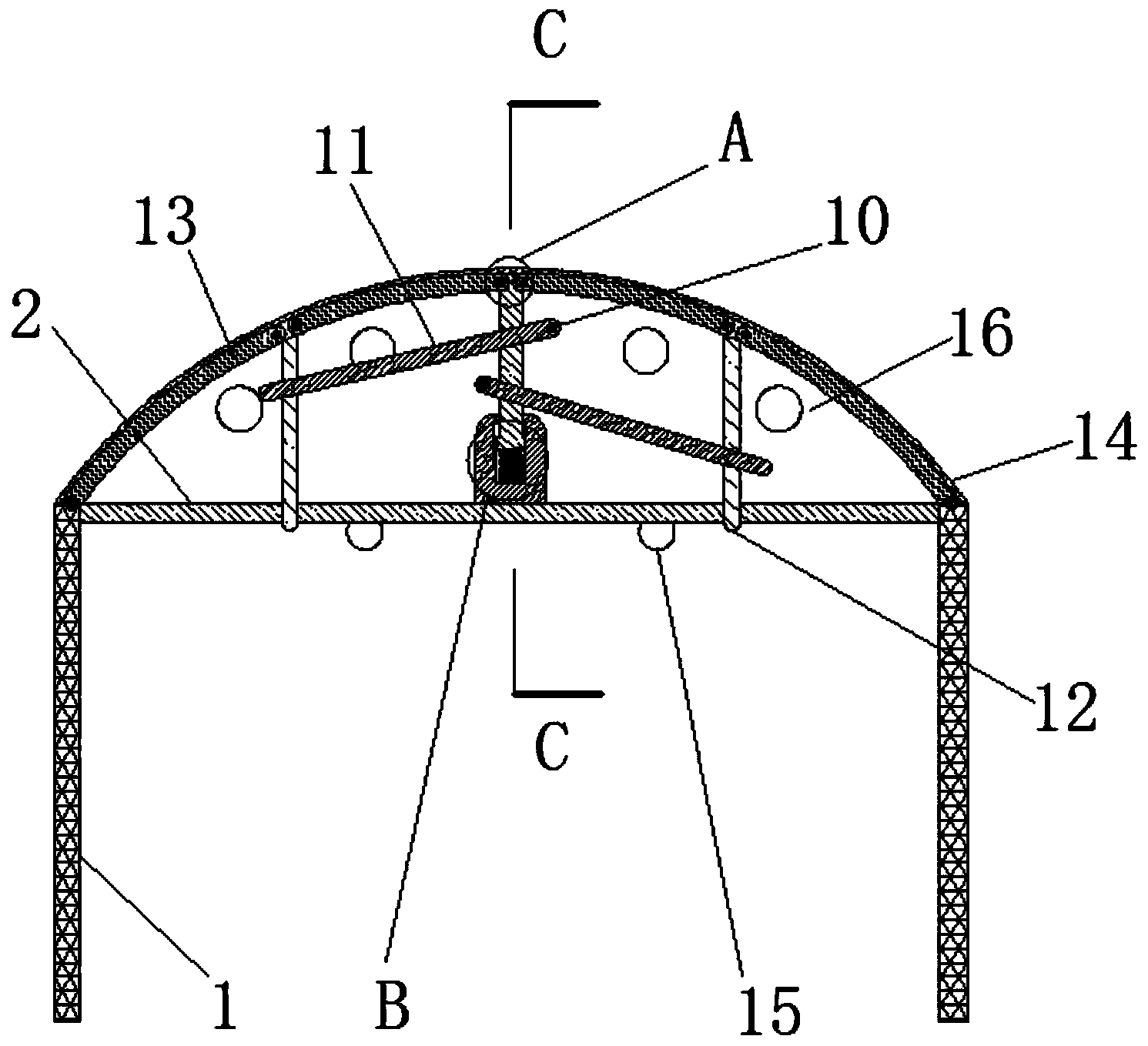

[0020]图1为本发明整体正面结构剖视图；

[0021]图2为本发明图1中A处的结构放大图；

[0022]图3为本发明图1中处的结构放大图；

[0023]图4为本发明图1中C-C处的结构剖视图；

[0024]图5为本发明图4中D处的结构放大图；

[0025]图6为本发明移动撑杆上部正面结构示意图；

[0026]图7为本发明左侧活动杆上部正面结构示意图。

[0027]图中：1纵支架、2横支架、3滑座、301滑槽、302进气孔、303输气孔、304出气孔、4移动撑杆、401第一转动柱、402金属球、5L型杆、6滑块、601通孔、7弹簧、8气囊、9绝缘板、901可变电阻、10转轴、11摆动杆、12活动杆、1201第二转动柱、13弧形支撑架、14薄膜、15照射灯、16吹气装置。

具体实施方式

[0028]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0029]请参阅图1-7，一种农业种植大棚用自动除雪装置，包括纵支架1，纵支架1的上端固定连接有横支架2，横支架2的中部上端固定连接有滑座3，滑座3包括：滑槽301、进气孔302、输气孔303和出气孔304，滑座3的上端滑动连接有移动撑杆4，移动撑杆4的上端设置有第一转动柱401，移动撑杆4的下端设置有金属球402，移动撑杆4的下部固定连接有L型杆5，L型杆5的下端固定连接有滑块6，滑块6的内部开设有通孔601，移动撑杆4和滑座3之间设置有弹簧7，滑座3的内部且在输气孔303的下端固定连接有气囊8，气囊8的内部设置有通气孔，从而保证气囊8中的气体缓慢释放。气囊8的里侧端一端固定连接有绝缘板9，绝缘板9的里侧端固定连接有可变电阻901，移动撑杆4的两侧且在固定横支架2上分别设置有转轴10，转轴10的外侧且在移动撑杆4内均转动连接有摆动杆11，两个摆动杆11关于移动撑杆4对称，但其之间的相对高度不同，从而保证同一移动撑杆4同时控制两个摆动杆11的调节。

[0030]摆动杆11的内部且在横支架2内滑动连接有活动杆12，转轴10与横支架2之间设置有固定杆，横支架2开设有与活动杆12相对应的孔，从而保证活动杆12的上下移动，活动杆12上开设有与摆动杆11相适应的通孔，从而保证摆动杆11在活动杆12内滑动。纵支架1的上端与活动杆12、移动撑杆4均转动连接有弧形支撑架13，弧形支撑架13的外侧设置有薄膜14，移动撑杆4和活动杆12的上端均开设有弧面，且与弧形支撑架13相适应，从而保证弧形支撑架13的空隙通过活动杆12的上端面支撑薄膜14。横支架2的下端设置有照射灯15，弧形支撑架13的下侧且固定在横支架2上均设置有相对应的吹气装置16，吹气装置16为间歇吹气装置，吹气时，通过吹风带动薄膜14上的积雪倾斜推出，在不吹气时，薄膜14因重力下落，积雪因重力下滑，吹气装置16与与横支架2之间设置有固定杆。

[0031]工作原理：该农业种植大棚用自动除雪装置，在工作时，通过积雪堆积在薄膜14上的重力不断增加，积雪通过弧形支撑架13带动移动撑杆4向下移动，移动撑杆4带动摆动杆11通过转轴10摆动，摆动杆11带动活动杆12下移，根据杠杆原理：由于摆动杆11是围绕转轴10转动，且活动杆12相对于转轴10的距离远大于移动撑杆4，所以活动杆12下降的距离较大，此时活动杆12带动弧形支撑架13转动的距离较大，此时弧形支撑架13上的薄膜14软塌下来，同时，移动撑杆4带动其下端的金属球402与可变电阻901接触，吹气装置16间歇性的对薄膜14吹气，吹气时，通过吹风带动薄膜14上的积雪倾斜推出，在不吹气时，薄膜14因重力下落，积雪因重力下滑。这一结构达到了自动清理积雪，且随着金属球402在可变电阻901的位置不同，从而达到清理输出自动调节的问题，进一步提高了清理效率且避免电力的浪费。通过转轴10的外侧且在移动撑杆4内均转动连接有摆动杆11，两个摆动杆11关于移动撑杆4对称，但其之间的相对高度不同，从而保证同一移动撑杆4同时控制两个摆动杆11的调节，这一结构根据大棚的对称型，从而保证了大棚两侧同步调节的效果，进一步提高了清理效率。外部气体通过进气孔302、通孔601、输气孔303、气囊8和出气孔304完成气体的循环，当出现大风冲击的时候，移动撑杆4将下移完成上述的工作流程，为了避免这一情况，根据雪堆积的缓慢性和风力冲击的快速性，通过移动撑杆4带动L型杆5和滑块6下移，由于风力冲击的快速性，滑块6挤压的气体进入气囊8中不能快速的排出，气囊8的一端带动可变电阻901与金属球402错位，吹气装置16的电路断开，这一结构避免过强风力冲击导致吹气装置16开启，从而避免薄膜14松动和吹气装置16启动浪费电力的问题。

[0032]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
