本发明公开了一种果树开沟施肥设备，包括所述机体内设有搅拌腔，所述搅拌腔上侧壁开设有与所述机体外互通的进料口，所述机体左侧设有进行开沟的开沟装置，所述开沟装置包括所述机体左侧设置的开沟犁，所述开沟犁上侧末端固设有导向杆，所述导向杆上滑动套设有填埋块；本发明操作简便，制造成本低，可以通过所述导向槽三与所述滑动销二滑动配合带动所述滑动板沿着所述导向槽二左右移动，实现将所述搅拌腔内的肥料溶液喷洒在所述开沟犁开设的沟里，可以通过按压所述压杆将所述开沟犁插入土壤中，通过本发明向前移动，实现边开沟施肥边将沟填埋。

权利要求

1.一种果树开沟施肥设备，包括机体，其特征在于：所述机体内设有搅拌腔，所述搅拌腔上侧壁开设有与所述机体外互通的进料口，所述机体左侧设有进行开沟的开沟装置，所述开沟装置包括所述机体左侧设置的开沟犁，所述开沟犁上侧末端固设有导向杆，所述导向杆上滑动套设有填埋块，所述导向杆上侧末端固设有限位块，所述限位块与所述填埋块之间固设有弹簧一，所述限位块上侧壁固设有连接杆，所述连接杆上侧末端固设有滑动销一，所述连接杆前后侧位置对称设有导向块，所述导向块内开设有导向槽一，所述滑动销一滑动设置于所述导向槽一内，所述滑动销一与所述导向槽一下侧壁之间固设有弹簧二，所述导向块与所述机体左侧壁之间固设有连接板，后侧所述连接板的前侧壁上上下位置对称固设有卡块，所述机体上侧壁前后位置对称固设有支撑座，两侧所述支撑座之间固设有固定轴，所述固定轴上套设有压杆，所述压杆设置于所述滑动销一上侧；向下按压所述压杆带动所述滑动销一沿着所述导向槽一向下移动，并带动所述开沟犁向下移动，所述开沟犁向下移动时，通过所述弹簧一带动所述填埋块同步向下移动，当所述填埋块接触到土壤后停止向下移动，且所述开沟犁继续向下移动插入土壤中，当所述开沟犁插入到一定深度后，拨动所述压杆沿着所述固定轴向后移动，并将其卡入两侧所述卡块之间，使得所述开沟犁始终插入土壤中，当开沟完毕后，将所述压杆拨出两侧所述卡块之间，所述开沟犁在所述弹簧二作用下恢复原位。

2.根据权利要求1所述的一种果树开沟施肥设备，其特征在于：所述搅拌腔下侧设有驱动腔，所述驱动腔左侧设有加压腔，所述加压腔内设有将所述搅拌腔内的肥料溶液喷洒在所述开沟犁开设的沟里的喷洒装置。

3.根据权利要求2所述的一种果树开沟施肥设备，其特征在于：所述喷洒装置包括所述加压腔内壁上固设的鼓膜，所述鼓膜与所述加压腔下侧壁之间填充有压缩空气，所述加压腔右侧壁开设有与所述驱动腔互通的导向槽二，所述导向槽二内紧密滑动配合设有左右延伸的滑动板，所述滑动板设置于所述鼓膜下侧，所述加压腔右侧设有球阀腔一，所述球阀腔一右侧壁开设有与所述搅拌腔互通的导流槽一，所述球阀腔一左侧壁开设有与所述加压腔互通的导流槽二，所述导流槽二位于所述鼓膜上侧，所述球阀腔一内滑动设有球阀一，所述球阀一与所述球阀腔一左侧壁之间固设有弹簧三，所述加压腔左侧设有球阀腔二，所述球阀腔二右侧壁开设有与所述加压腔互通的导流槽三，所述导流槽三位于所述鼓膜上侧，所述球阀腔二内滑动设有球阀二，所述球阀二与所述球阀腔二左侧壁之间固设有弹簧四，所述填埋块上侧内壁上固设有喷头，所述喷头位于所述开沟犁左侧，所述球阀腔二左侧壁安装有与所述喷头连通的管道，所述驱动腔内设有带动所述滑动板沿着所述导向槽二左右移动左右移动传动装置。

4.根据权利要求3所述的一种果树开沟施肥设备，其特征在于：所述左右移动传动装置包括所述驱动腔下侧壁固定安装的电机，所述电机上侧壁转动安装有向上延伸至所述搅拌腔内的传动轴一，所述搅拌腔内所述传动轴一上固设有搅动杆，所述驱动腔内所述传动轴一上固设有锥齿轮一，所述加压腔左侧设有传动腔，所述驱动腔与所述传动腔之间转动设有传动轴二，所述驱动腔内所述传动轴二上从左至右依次固设有凸轮、辅助板以及滑动套设有与所述锥齿轮一啮合的锥齿轮二，所述驱动腔内所述传动轴二上开设有花键槽，所述锥齿轮二内壁上固设有与所述花键槽滑动配合的花键，所述辅助板右侧壁固设有电磁铁一，所述锥齿轮二左侧壁固设有电磁铁二，所述电磁铁二与所述电磁铁一之间固设有弹簧五，所述凸轮左侧壁开设有导向槽三，所述导向槽三内滑动设有滑动销二，所述滑动销二固设于所述滑动板上。

5.根据权利要求1所述的一种果树开沟施肥设备，其特征在于：所述传动轴二左侧末端固设有锥齿轮三，所述传动腔前后壁之间转动设有前后延伸至所述机体外的传动轴三，所述传动腔内所述传动轴三上固设有与所述锥齿轮三啮合的锥齿轮四，所述传动轴三前后末端均固设有滚轮一，所述机体前后壁上位置对称转动设有滚轮二，所述机体上侧壁前后位置对称固设有扶手。

说明书

一种果树开沟施肥设备

技术领域

[0001]本发明涉及电解抛光设备技术领域，具体为一种果树开沟施肥设备。

背景技术

[0002]现代果园管理中，施肥成为促进果树产量的一个重要环节，果园施肥方式中的环状开沟施肥具有将肥料沿果树根系均匀分布和促使植物根系生长匀称的优点，因此被广大果农们采用，但目前果园的环状开沟施肥基本上采用一人开沟一人将肥料撒施并再覆盖的方式，劳动强度大，作业效率较低，并且由于肥料带有一定的腐蚀性，容易影响工人身体健康。

发明内容

[0003]本发明的目的在于提供一种果树开沟施肥设备，用于克服现有技术中的上述缺陷。

[0004]根据本发明的一种果树开沟施肥设备，包括机体，所述机体内设有搅拌腔，所述搅拌腔上侧壁开设有与所述机体外互通的进料口，所述机体左侧设有进行开沟的开沟装置，所述开沟装置包括所述机体左侧设置的开沟犁，所述开沟犁上侧末端固设有导向杆，所述导向杆上滑动套设有填埋块，所述导向杆上侧末端固设有限位块，所述限位块与所述填埋块之间固设有弹簧一，所述限位块上侧壁固设有连接杆，所述连接杆上侧末端固设有滑动销一，所述连接杆前后侧位置对称设有导向块，所述导向块内开设有导向槽一，所述滑动销一滑动设置于所述导向槽一内，所述滑动销一与所述导向槽一下侧壁之间固设有弹簧二，所述导向块与所述机体左侧壁之间固设有连接板，后侧所述连接板的前侧壁上上下位置对称固设有卡块，所述机体上侧壁前后位置对称固设有支撑座，两侧所述支撑座之间固设有固定轴，所述固定轴上套设有压杆，所述压杆设置于所述滑动销一上侧；向下按压所述压杆带动所述滑动销一沿着所述导向槽一向下移动，并带动所述开沟犁向下移动，所述开沟犁向下移动时，通过所述弹簧一带动所述填埋块同步向下移动，当所述填埋块接触到土壤后停止向下移动，且所述开沟犁继续向下移动插入土壤中，当所述开沟犁插入到一定深度后，拨动所述压杆沿着所述固定轴向后移动，并将其卡入两侧所述卡块之间，使得所述开沟犁始终插入土壤中，当开沟完毕后，将所述压杆拨出两侧所述卡块之间，所述开沟犁在所述弹簧二作用下恢复原位。

[0005]在上述技术方案基础上，所述搅拌腔下侧设有驱动腔，所述驱动腔左侧设有加压腔，所述加压腔内设有将所述搅拌腔内的肥料溶液喷洒在所述开沟犁开设的沟里的喷洒装置。

[0006]在上述技术方案基础上，所述喷洒装置包括所述加压腔内壁上固设的鼓膜，所述鼓膜与所述加压腔下侧壁之间填充有压缩空气，所述加压腔右侧壁开设有与所述驱动腔互通的导向槽二，所述导向槽二内紧密滑动配合设有左右延伸的滑动板，所述滑动板设置于所述鼓膜下侧，所述加压腔右侧设有球阀腔一，所述球阀腔一右侧壁开设有与所述搅拌腔互通的导流槽一，所述球阀腔一左侧壁开设有与所述加压腔互通的导流槽二，所述导流槽二位于所述鼓膜上侧，所述球阀腔一内滑动设有球阀一，所述球阀一与所述球阀腔一左侧壁之间固设有弹簧三，所述加压腔左侧设有球阀腔二，所述球阀腔二右侧壁开设有与所述加压腔互通的导流槽三，所述导流槽三位于所述鼓膜上侧，所述球阀腔二内滑动设有球阀二，所述球阀二与所述球阀腔二左侧壁之间固设有弹簧四，所述填埋块上侧内壁上固设有喷头，所述喷头位于所述开沟犁左侧，所述球阀腔二左侧壁安装有与所述喷头连通的管道，所述驱动腔内设有带动所述滑动板沿着所述导向槽二左右移动左右移动传动装置。

[0007]在上述技术方案基础上，所述左右移动传动装置包括所述驱动腔下侧壁固定安装的电机，所述电机上侧壁转动安装有向上延伸至所述搅拌腔内的传动轴一，所述搅拌腔内所述传动轴一上固设有搅动杆，所述驱动腔内所述传动轴一上固设有锥齿轮一，所述加压腔左侧设有传动腔，所述驱动腔与所述传动腔之间转动设有传动轴二，所述驱动腔内所述传动轴二上从左至右依次固设有凸轮、辅助板以及滑动套设有与所述锥齿轮一啮合的锥齿轮二，所述驱动腔内所述传动轴二上开设有花键槽，所述锥齿轮二内壁上固设有与所述花键槽滑动配合的花键，所述辅助板右侧壁固设有电磁铁一，所述锥齿轮二左侧壁固设有电磁铁二，所述电磁铁二与所述电磁铁一之间固设有弹簧五，所述凸轮左侧壁开设有导向槽三，所述导向槽三内滑动设有滑动销二，所述滑动销二固设于所述滑动板上。

[0008]在上述技术方案基础上，所述传动轴二左侧末端固设有锥齿轮三，所述传动腔前后壁之间转动设有前后延伸至所述机体外的传动轴三，所述传动腔内所述传动轴三上固设有与所述锥齿轮三啮合的锥齿轮四，所述传动轴三前后末端均固设有滚轮一，所述机体前后壁上位置对称转动设有滚轮二，所述机体上侧壁前后位置对称固设有扶手。

[0009]本发明的有益效果是：本发明操作简便，制造成本低，可以通过所述导向槽三与所述滑动销二滑动配合带动所述滑动板沿着所述导向槽二左右移动，实现将所述搅拌腔内的肥料溶液喷洒在所述开沟犁开设的沟里，可以通过按压所述压杆将所述开沟犁插入土壤中，通过本发明向前移动，实现边开沟施肥边将沟填埋。

附图说明

[0010]为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

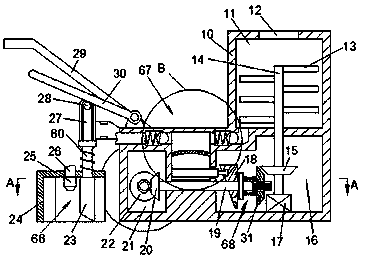

[0011]图1是本发明的一种果树开沟施肥设备结构主视示意图；图2是图1中结构左视示意图；图3是图1中结构俯视示意图；图4是图1中A-A处结构示意图；图5是图1中B处结构局部放大示意图；图6是图1中凸轮处结构放大示意图。

具体实施方式

[0012]下面结合图1-6对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

[0013]参照图1-6，根据本发明的实施例的一种果树开沟施肥设备，包括机体10，所述机体10内设有搅拌腔11，所述搅拌腔11上侧壁开设有与所述机体10外互通的进料口12，所述机体10左侧设有进行开沟的开沟装置66，所述开沟装置66包括所述机体10左侧设置的开沟犁23，所述开沟犁23上侧末端固设有导向杆60，所述导向杆60上滑动套设有填埋块24，所述导向杆60上侧末端固设有限位块61，所述限位块61与所述填埋块24之间固设有弹簧一59，所述限位块61上侧壁固设有连接杆27，所述连接杆27上侧末端固设有滑动销一28，所述连接杆27前后侧位置对称设有导向块56，所述导向块56内开设有导向槽一58，所述滑动销一28滑动设置于所述导向槽一58内，所述滑动销一28与所述导向槽一58下侧壁之间固设有弹簧二57，所述导向块56与所述机体10左侧壁之间固设有连接板64，后侧所述连接板64的前侧壁上上下位置对称固设有卡块48，所述机体10上侧壁前后位置对称固设有支撑座62，两侧所述支撑座62之间固设有固定轴63，所述固定轴63上套设有压杆30，所述压杆30设置于所述滑动销一28上侧；向下按压所述压杆30带动所述滑动销一28沿着所述导向槽一58向下移动，并带动所述开沟犁23向下移动，所述开沟犁23向下移动时，通过所述弹簧一59带动所述填埋块24同步向下移动，当所述填埋块24接触到土壤后停止向下移动，且所述开沟犁23继续向下移动插入土壤中，当所述开沟犁23插入到一定深度后，拨动所述压杆30沿着所述固定轴63向后移动，并将其卡入两侧所述卡块48之间，使得所述开沟犁23始终插入土壤中，当开沟完毕后，将所述压杆30拨出两侧所述卡块48之间，所述开沟犁23在所述弹簧二57作用下恢复原位。

[0014]另外，在一个实施例中，所述搅拌腔11下侧设有驱动腔16，所述驱动腔16左侧设有加压腔35，所述加压腔35内设有将所述搅拌腔11内的肥料溶液喷洒在所述开沟犁23开设的沟里的喷洒装置67。

[0015]另外，在一个实施例中，所述喷洒装置67包括所述加压腔35内壁上固设的鼓膜55，所述鼓膜55与所述加压腔35下侧壁之间填充有压缩空气，所述加压腔35右侧壁开设有与所述驱动腔16互通的导向槽二49，所述导向槽二49内紧密滑动配合设有左右延伸的滑动板32，所述滑动板32设置于所述鼓膜55下侧，所述加压腔35右侧设有球阀腔一53，所述球阀腔一53右侧壁开设有与所述搅拌腔11互通的导流槽一52，所述球阀腔一53左侧壁开设有与所述加压腔35互通的导流槽二54，所述导流槽二54位于所述鼓膜55上侧，所述球阀腔一53内滑动设有球阀一51，所述球阀一51与所述球阀腔一53左侧壁之间固设有弹簧三50，所述加压腔35左侧设有球阀腔二46，所述球阀腔二46右侧壁开设有与所述加压腔35互通的导流槽三44，所述导流槽三44位于所述鼓膜55上侧，所述球阀腔二46内滑动设有球阀二45，所述球阀二45与所述球阀腔二46左侧壁之间固设有弹簧四47，所述填埋块24上侧内壁上固设有喷头25，所述喷头25位于所述开沟犁23左侧，所述球阀腔二46左侧壁安装有与所述喷头25连通的管道26，所述驱动腔16内设有带动所述滑动板32沿着所述导向槽二49左右移动左右移动传动装置68；当所述滑动板32沿着所述导向槽二49向右移动时，使得所述鼓膜55向下凹，所述鼓膜55上侧形成负压，使得肥料溶液推开所述球阀一51流入所述加压腔35内，当所述滑动板32沿着所述导向槽二49向左移动时，使得所述鼓膜55向上凸起，使得所述加压腔35内的肥料溶液推开所述球阀二45顺着所述管道26流入所述喷头25内，并喷洒在所述开沟犁23开设的沟里。

[0016]另外，在一个实施例中，所述左右移动传动装置68包括所述驱动腔16下侧壁固定安装的电机17，所述电机17上侧壁转动安装有向上延伸至所述搅拌腔11内的传动轴一14，所述搅拌腔11内所述传动轴一14上固设有搅动杆13，所述驱动腔16内所述传动轴一14上固设有锥齿轮一15，所述加压腔35左侧设有传动腔21，所述驱动腔16与所述传动腔21之间转动设有传动轴二19，所述驱动腔16内所述传动轴二19上从左至右依次固设有凸轮18、辅助板43以及滑动套设有与所述锥齿轮一15啮合的锥齿轮二31，所述驱动腔16内所述传动轴二19上开设有花键槽41，所述锥齿轮二31内壁上固设有与所述花键槽41滑动配合的花键40，所述辅助板43右侧壁固设有电磁铁一42，所述锥齿轮二31左侧壁固设有电磁铁二39，所述电磁铁二39与所述电磁铁一42之间固设有弹簧五38，所述凸轮18左侧壁开设有导向槽三37，所述导向槽三37内滑动设有滑动销二36，所述滑动销二36固设于所述滑动板32上；所述传动轴一14通过所述锥齿轮一15与所述锥齿轮二31啮合带动所述传动轴二19转动，所述传动轴二19通过所述滑动销二36与所述导向槽三37滑动配合带动所述滑动板32沿着所述导向槽二49左右移动。

[0017]另外，在一个实施例中，所述传动轴二19左侧末端固设有锥齿轮三20，所述传动腔21前后壁之间转动设有前后延伸至所述机体10外的传动轴三33，所述传动腔21内所述传动轴三33上固设有与所述锥齿轮三20啮合的锥齿轮四22，所述传动轴三33前后末端均固设有滚轮一34，所述机体10前后壁上位置对称转动设有滚轮二65，所述机体10上侧壁前后位置对称固设有扶手29。

[0018]初始状态时，所述弹簧二57、所述弹簧一59、所述弹簧四47以及所述弹簧三50均处于半压缩状态，使得所述滑动销一28始终受到向上的力，所述填埋块24始终受到向下的力，所述球阀二45堵住所述导流槽三44，所述球阀一51堵住所述导流槽一52，所述弹簧五38处于放松状态，使得所述锥齿轮二31与所述锥齿轮一15脱离啮合。

[0019]开始施肥前，将肥料和水倒入所述搅拌腔11内，所述电机17启动带动所述传动轴一14转动，所述传动轴一14通过所述搅动杆13搅动肥料溶液，使得肥料充分溶解在水中。

[0020]开始施肥时，将所述压杆30按压至两侧所述卡块48之间，使得所述开沟犁23通过所述开沟装置66插入土壤中，并且，所述填埋块24与土壤表面接触，所述电磁铁一42与所述电磁铁二39通电，产生互斥力，使得所述锥齿轮二31与所述锥齿轮一15啮合，所述传动轴一14通过所述锥齿轮一15与所述锥齿轮二31啮合带动所述传动轴二19转动，所述传动轴二19通过所述左右移动传动装置68带动所述滑动板32沿着所述导向槽二49左右移动，所述滑动板32在通过所述喷洒装置67将所述搅拌腔11内的肥料溶液通过所述喷头25喷洒在所述开沟犁23开设的沟里。

[0021]所述传动轴二19通过所述锥齿轮三20与所述锥齿轮四22啮合带动所述传动轴三33转动，所述传动轴三33带动所述滚轮一34转动，使得所述机体10整体向前移动，抓住所述扶手29控制所述机体10前进方向，所述机体10向前移动时，通过所述填埋块24将施肥后的沟进行填埋

[0022]本发明的有益效果是：本发明操作简便，制造成本低，可以通过所述导向槽三与所述滑动销二滑动配合带动所述滑动板沿着所述导向槽二左右移动，实现将所述搅拌腔内的肥料溶液喷洒在所述开沟犁开设的沟里，可以通过按压所述压杆将所述开沟犁插入土壤中，通过本发明向前移动，实现边开沟施肥边将沟填埋。
