本发明公开的一种小面积田地的松土装置，包括机箱，所述机箱内设有空腔，所述空腔下侧内壁上固连设有圆形块，所述空腔下侧内壁内相连通的设有开口向下的两个槽，两个所述槽以所述圆形块为对称中心前后对称设置，所述空腔左右内壁之间转动设有前光轴与后光轴，所述前光轴与所述后光轴以所述圆形块为对称中心前后对称，本发明应用于小面积农田的松土，只需手持并按动开关，通过电机带动脚杆进行松土，并且无需太大的人力作用，松土效率高并且成本低，滑动块在光轴上移动能消除大部分松土时产生的振动，使得松土时机箱更平稳，避免损坏机箱，喷水部分能大大提高松土时的效率。

权利要求

1.一种小面积田地的松土装置，包括机箱，其特征在于：所述机箱内设有空腔，所述空腔下侧内壁上固连设有圆形块，所述空腔下侧内壁内相连通的设有开口向下的两个槽，两个所述槽以所述圆形块为对称中心前后对称设置，所述空腔左右内壁之间转动设有前光轴与后光轴，所述前光轴与所述后光轴以所述圆形块为对称中心前后对称，所述空腔内滑动设有两个以所述圆形块为对称中心并且左右对称的移动板，所述移动板下表面固连设有前滑动块和后滑动块，所述前滑动块与所述前光轴滑动连接，所述后滑动块与所述后光轴滑动连接，所述前滑动块下端转动设有前脚杆，所述后滑动块下端转动设有后脚杆，所述前脚杆、所述后脚杆上固连设有划片；所述前滑动块内设有开口向后的动力腔，所述前脚杆上端位于所述动力腔内，并且所述前脚杆上端固连设有上锥齿轮，所述上锥齿轮上表面固连设有固定管，每个所述移动板上端固连设有两个以圆形块为对称中心并且前后对称的水箱，所述水箱内设有储水腔，所述储水腔用于储水，所述固定管与所述前脚杆之间设有流通槽，所述流通槽上端与所述储水腔相连通，所述前脚杆上端圆周表面上固连设有空心块，所述空心块位于所述划片与所述机箱下表面之间，所述空心块远离所述前脚杆的一侧固连设有洒水块，所述洒水块下表面开有离心孔，所述离心孔内壁与所述流通槽相连通；所述后滑动块内设有开口向前的从动腔，所述后脚杆上端位于所述从动腔内，并且所述后脚杆上端固连设有连接管，所述与所述连接管之间设有流水槽，所述流水槽上端与所述储水腔相连通，所述流水槽下端与所述空心块相连通，所述前脚杆上固连设有前皮带轮，所述前皮带轮位于所述动力腔内，所述后脚杆上固连设有后皮带轮，所述后皮带轮位于所述从动腔内，所述前皮带轮与所述后皮带轮之间通过皮带连接；所述圆形块内设有开口向上的驱动腔，所述驱动腔内固连设有驱动电机，所述驱动电机上端动力连接设有上输出轴，所述上输出轴上端固连设有圆盘，所述圆盘上表面固连设有关于所述圆盘的圆心对称的两个固定块，所述固定块上转动连接设有连接杆，所述连接杆远离所述圆盘的一端转动设有凸块，所述凸块固定连接在所述移动板上表面中心处。

2.如权利要求1所述的一种小面积田地的松土装置，其特征在于：所述动力腔后端固定设有启动电机，所述启动电机前端动力连接有启动轴，所述启动轴前端固连设有后锥齿轮，所述后锥齿轮与所述上锥齿轮啮合。

3.如权利要求1所述的一种小面积田地的松土装置，其特征在于：所述驱动电机下端动力连接设有下输出轴，所述下输出轴下端转动连接设有底板，所述底板内设有传动腔，所述下输出轴下端位于所述传动腔内，所述传动腔前后内壁上转动设有传动轴，所述传动轴上固连设有前后对称的车轮，所述传动轴轴向中心处固连设有涡轮，所述涡轮与所述下输出轴啮合。

4.如权利要求1所述的一种小面积田地的松土装置，其特征在于：所述圆盘下表面固连设有两个以所述上输出轴为对称中心对称的挡块，所述圆形块上表面固连设有四个以上输出轴为对称中心，并且环形阵列分布的探测器，所述探测器与所述驱动电机之间电性连接。

5.如权利要求1所述的一种小面积田地的松土装置，其特征在于：所述机箱左端固定设有把手，所述把手上设有启动开关、往复开关、行走开关。

说明书

一种小面积田地的松土装置

技术领域

[0001]本发明涉及农业领域，具体为一种小面积田地的松土装置。

背景技术

[0002]随着科技的发展，农业已经成为人们生活中不可缺少的领域，土壤时间长了容易结块,这样就降低了跟的透气性,如同把根密闭起来了一样,耕松之后可以加强蒸腾作用,促进了根毛与土壤中的矿质元素的交换,这样也就能促进根对矿质元素的吸收，现有的松土装置分为手动和自动控制，手动控制基本应用于小面积田地，但现有的手动松土装置需要大量人力作用并且振动较大，长时间工作容易损坏设备，而自动进行松土的设备一般用于大型农田，若将自动松土设备用于小面积农田时，耗费成本高，本发明阐述的一种小面积田地的松土装置，能够解决上述问题。

发明内容

[0003]为解决上述问题，本例设计了一种小面积田地的松土装置，本例的一种小面积田地的松土装置，包括机箱，所述机箱内设有空腔，所述空腔下侧内壁上固连设有圆形块，所述空腔下侧内壁内相连通的设有开口向下的两个槽，两个所述槽以所述圆形块为对称中心前后对称设置，所述空腔左右内壁之间转动设有前光轴与后光轴，所述前光轴与所述后光轴以所述圆形块为对称中心前后对称，所述空腔内滑动设有两个以所述圆形块为对称中心并且左右对称的移动板，所述移动板下表面固连设有前滑动块和后滑动块，所述前滑动块与所述前光轴滑动连接，所述后滑动块与所述后光轴滑动连接，所述前滑动块下端转动设有前脚杆，所述后滑动块下端转动设有后脚杆，所述前脚杆、所述后脚杆上固连设有划片，即所述前脚杆、所述后脚杆下端接触田地表面并旋转时，在所述划片的螺旋作用下，所述前脚杆、所述后脚杆向下运动并逐渐深入泥土内，进而实现松土；所述前滑动块内设有开口向后的动力腔，所述前脚杆上端位于所述动力腔内，并且所述前脚杆上端固连设有上锥齿轮，所述上锥齿轮上表面固连设有固定管，每个所述移动板上端固连设有两个以圆形块为对称中心并且前后对称的水箱，所述水箱内设有储水腔，所述储水腔用于储水，所述固定管与所述前脚杆之间设有流通槽，所述流通槽上端与所述储水腔相连通，即所述储水腔中的水在重力作用下流入所述流通槽内，所述前脚杆上端圆周表面上固连设有空心块，所述空心块位于所述划片与所述机箱下表面之间，所述空心块远离所述前脚杆的一侧固连设有洒水块，所述洒水块下表面开有离心孔，所述离心孔内壁与所述流通槽相连通，即所述储水腔中的水在重力作用下通过流通槽流入到所述洒水块内，所述洒水块中的水在所述前脚杆旋转过程中的离心力作用下，从所述离心孔中流出，实现对干燥的土壤洒水的过程；所述后滑动块内设有开口向前的从动腔，所述后脚杆上端位于所述从动腔内，并且所述后脚杆上端固连设有连接管，所述与所述连接管之间设有流水槽，所述流水槽上端与所述储水腔相连通，所述流水槽下端与所述空心块相连通，即所述储水腔中的水在重力作用下通过所述流水槽流入所述空心块内，进而流入所述洒水块内，在所述后脚杆的旋转作用下，所述洒水块内的水受到离心力的作用通过所述离心孔喷出，实现对干燥的土壤洒水的过程，所述前脚杆上固连设有前皮带轮，所述前皮带轮位于所述动力腔内，所述后脚杆上固连设有后皮带轮，所述后皮带轮位于所述从动腔内，所述前皮带轮与所述后皮带轮之间通过皮带连接，在所述前脚杆的转动作用下，带动所述前皮带轮转动，进而通过所述皮带带动所述后皮带轮转动，进而带动后端的所述后脚杆转动，进而实现所述前脚杆与所述后脚杆的同步转动；所述圆形块内设有开口向上的驱动腔，所述驱动腔内固连设有驱动电机，所述驱动电机上端动力连接设有上输出轴，所述上输出轴上端固连设有圆盘，所述圆盘上表面固连设有关于所述圆盘的圆心对称的两个固定块，所述固定块上转动连接设有连接杆，所述连接杆远离所述圆盘的一端转动设有凸块，所述凸块固定连接在所述移动板上表面中心处，即当所述圆盘往复转动时，带动所述固定块往复转动，进而所述连接杆拉动所述移动板沿所述后光轴、所述前光轴往复滑动，同时所述前脚杆、所述后脚杆在泥土中进行往复运动，对所述前脚杆行程范围内的土壤进行松土。

[0004]可优选的，所述动力腔后端固定设有启动电机，所述启动电机前端动力连接有启动轴，所述启动轴前端固连设有后锥齿轮，所述后锥齿轮与所述上锥齿轮啮合，即在所述启动电机的动力作用下，所述启动轴转动并带动所述后锥齿轮转动，进而带动所述上锥齿轮转动，进而带动所述前脚杆转动，进而带动所述前皮带轮转动，进而在所述皮带的连接作用下带动所述后脚杆转动，进而所述前脚杆、所述后脚杆在所述划片的作用下对土壤进行松土处理，同时所述流通槽、所述流水槽中由于重力作用流入洒水块的水在离心力作用下从离心孔喷出。

[0005]可优选的，所述驱动电机下端动力连接设有下输出轴，所述下输出轴下端转动连接设有底板，所述底板内设有传动腔，所述下输出轴下端位于所述传动腔内，所述传动腔前后内壁上转动设有传动轴，所述传动轴上固连设有前后对称的车轮，所述传动轴轴向中心处固连设有涡轮，所述涡轮与所述下输出轴啮合，即在所述前脚杆和所述后脚杆向下松土过程中，当所述车轮接触土壤表面时，所述前脚杆和所述后脚杆无法继续向下松土，启动所述驱动电机，在所述下输出轴的动力下，带动所述涡轮转动，进而带动所述传动轴转动，进而带动所述车轮转动，进而实现所述底板在土壤表面运动，即实现所述机箱的前后移动。

[0006]可优选的，所述圆盘下表面固连设有两个以所述上输出轴为对称中心对称的挡块，所述圆形块上表面固连设有四个以上输出轴为对称中心，并且环形阵列分布的探测器，所述探测器与所述驱动电机之间电性连接，即在所述上输出轴的转动作用下，带动所述圆盘转动，进而带动所述挡块转动，当所述挡块碰到所述圆形块上表面的所述探测器时，此时所述驱动电机反向驱动，进而所述上输出轴反转，进而带动所述圆盘反转，直到所述挡块再次碰到所述探测器时，此时所述驱动电机再次改变驱动方向，进而实现所述圆盘的往复旋转运动，进而在所述连接杆的连接作用下，所述前滑动块和所述后滑动块沿着所述前光轴和所述后光轴往复滑动。

[0007]可优选的，所述机箱左端固定设有把手，所述把手上设有启动开关、往复开关、行走开关，所述启动开关控制所述启动电机的启停，所述往复开关控制所述驱动电机上端的所述上输出轴的启停，所述行走开关控制所述驱动电机下端的所述下输出轴的启停。

[0008]本发明的有益效果是：本发明应用于小面积农田的松土，只需手持并按动开关，通过电机带动脚杆进行松土，并且无需太大的人力作用，松土效率高并且成本低，滑动块在光轴上移动能消除大部分松土时产生的振动，使得松土时机箱更平稳，避免损坏机箱，喷水部分能大大提高松土时的效率。

附图说明

[0009]为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

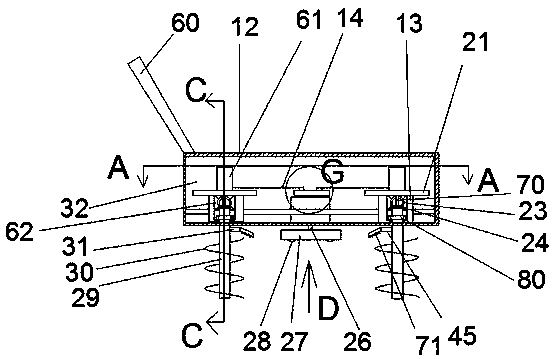

[0010]图1为本发明的一种小面积田地的松土装置的整体结构示意图；图2为图1的“A-A”方向的结构示意图；图3为图2的“B-B”方向的结构示意图；图4为图1的“C-C”方向的结构示意图；图5为图1的“D”方向的结构示意图；图6为图3的“E-E”方向的结构示意图；图7为图1的“G”的放大示意图；图8为图3的“F-F”方向的结构示意图；图9为图4的“H”的放大示意图。

具体实施方式

[0011]下面结合图1-图9对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

[0012]本发明所述的一种小面积田地的松土装置，包括机箱12，所述机箱12内设有空腔32，所述空腔32下侧内壁上固连设有圆形块68，所述空腔32下侧内壁内相连通的设有开口向下的两个槽82，两个所述槽82以所述圆形块68为对称中心前后对称设置，所述空腔32左右内壁之间转动设有前光轴34与后光轴33，所述前光轴34与所述后光轴33以所述圆形块68为对称中心前后对称，所述空腔32内滑动设有两个以所述圆形块68为对称中心并且左右对称的移动板21，所述移动板21下表面固连设有前滑动块13和后滑动块11，所述前滑动块13与所述前光轴34滑动连接，所述后滑动块11与所述后光轴33滑动连接，所述前滑动块13下端转动设有前脚杆29，所述后滑动块11下端转动设有后脚杆88，所述前脚杆29、所述后脚杆88上固连设有划片30，即所述前脚杆29、所述后脚杆88下端接触田地表面并旋转时，在所述划片30的螺旋作用下，所述前脚杆29、所述后脚杆88向下运动并逐渐深入泥土内，进而实现松土；所述前滑动块13内设有开口向后的动力腔62，所述前脚杆29上端位于所述动力腔62内，并且所述前脚杆29上端固连设有上锥齿轮24，所述上锥齿轮24上表面固连设有固定管70，每个所述移动板21上端固连设有两个以圆形块68为对称中心并且前后对称的水箱61，所述水箱61内设有储水腔72，所述储水腔72用于储水，所述固定管70与所述前脚杆29之间设有流通槽46，所述流通槽46上端与所述储水腔72相连通，即所述储水腔72中的水在重力作用下流入所述流通槽46内，所述前脚杆29上端圆周表面上固连设有空心块31，所述空心块31位于所述划片30与所述机箱12下表面之间，所述空心块31远离所述前脚杆29的一侧固连设有洒水块45，所述洒水块45下表面开有离心孔71，所述离心孔71内壁与所述流通槽46相连通，即所述储水腔72中的水在重力作用下通过流通槽46流入到所述洒水块45内，所述洒水块45中的水在所述前脚杆29旋转过程中的离心力作用下，从所述离心孔71中流出，实现对干燥的土壤洒水的过程；所述后滑动块11内设有开口向前的从动腔85，所述后脚杆88上端位于所述从动腔85内，并且所述后脚杆88上端固连设有连接管86，所述79与所述连接管86之间设有流水槽87，所述流水槽87上端与所述储水腔72相连通，所述流水槽87下端与所述空心块31相连通，即所述储水腔72中的水在重力作用下通过所述流水槽87流入所述空心块31内，进而流入所述洒水块45内，在所述后脚杆88的旋转作用下，所述洒水块45内的水受到离心力的作用通过所述离心孔71喷出，实现对干燥的土壤洒水的过程，所述前脚杆29上固连设有前皮带轮80，所述前皮带轮80位于所述动力腔62内，所述后脚杆88上固连设有后皮带轮89，所述后皮带轮89位于所述从动腔85内，所述前皮带轮80与所述后皮带轮89之间通过皮带81连接，在所述前脚杆29的转动作用下，带动所述前皮带轮80转动，进而通过所述皮带81带动所述后皮带轮89转动，进而带动后端的所述后脚杆88转动，进而实现所述前脚杆29与所述后脚杆88的同步转动；所述圆形块68内设有开口向上的驱动腔69，所述驱动腔69内固连设有驱动电机35，所述驱动电机35上端动力连接设有上输出轴36，所述上输出轴36上端固连设有圆盘17，所述圆盘17上表面固连设有关于所述圆盘17的圆心对称的两个固定块67，所述固定块67上转动连接设有连接杆14，所述连接杆14远离所述圆盘17的一端转动设有凸块66，所述凸块66固定连接在所述移动板21上表面中心处，即当所述圆盘17往复转动时，带动所述固定块67往复转动，进而所述连接杆14拉动所述移动板21沿所述后光轴33、所述前光轴34往复滑动，同时所述前脚杆29、所述后脚杆88在泥土中进行往复运动，对所述前脚杆29行程范围内的土壤进行松土。

[0013]有益地，所述动力腔62后端固定设有启动电机41，所述启动电机41前端动力连接有启动轴42，所述启动轴42前端固连设有后锥齿轮23，所述后锥齿轮23与所述上锥齿轮24啮合，即在所述启动电机41的动力作用下，所述启动轴42转动并带动所述后锥齿轮23转动，进而带动所述上锥齿轮24转动，进而带动所述前脚杆29转动，进而带动所述前皮带轮80转动，进而在所述皮带81的连接作用下带动所述后脚杆88转动，进而所述前脚杆29、所述后脚杆88在所述划片30的作用下对土壤进行松土处理，同时所述流通槽46、所述流水槽87中由于重力作用流入洒水块45的水在离心力作用下从离心孔71喷出。

[0014]有益地，所述驱动电机35下端动力连接设有下输出轴26，所述下输出轴26下端转动连接设有底板27，所述底板27内设有传动腔39，所述下输出轴26下端位于所述传动腔39内，所述传动腔39前后内壁上转动设有传动轴38，所述传动轴38上固连设有前后对称的车轮28，所述传动轴38轴向中心处固连设有涡轮37，所述涡轮37与所述下输出轴26啮合，即在所述前脚杆29和所述后脚杆88向下松土过程中，当所述车轮28接触土壤表面时，所述前脚杆29和所述后脚杆88无法继续向下松土，启动所述驱动电机35，在所述下输出轴26的动力下，带动所述涡轮37转动，进而带动所述传动轴38转动，进而带动所述车轮28转动，进而实现所述底板27在土壤表面运动，即实现所述机箱12的前后移动。

[0015]有益地，所述圆盘17下表面固连设有两个以所述上输出轴36为对称中心对称的挡块19，所述圆形块68上表面固连设有四个以上输出轴36为对称中心，并且环形阵列分布的探测器15，所述探测器15与所述驱动电机35之间电性连接，即在所述上输出轴36的转动作用下，带动所述圆盘17转动，进而带动所述挡块19转动，当所述挡块19碰到所述圆形块68上表面的所述探测器15时，此时所述驱动电机35反向驱动，进而所述上输出轴36反转，进而带动所述圆盘17反转，直到所述挡块19再次碰到所述探测器15时，此时所述驱动电机35再次改变驱动方向，进而实现所述圆盘17的往复旋转运动，进而在所述连接杆14的连接作用下，所述前滑动块13和所述后滑动块11沿着所述前光轴34和所述后光轴33往复滑动。

[0016]有益地，所述机箱12左端固定设有把手60，所述把手60上设有启动开关48、往复开关49、行走开关50，所述启动开关48控制所述启动电机41的启停，所述往复开关49控制所述驱动电机35上端的所述上输出轴36的启停，所述行走开关50控制所述驱动电机35下端的所述下输出轴26的启停。

[0017]以下结合图1至图9对本文中的一种小面积田地的松土装置的使用步骤进行详细说明：使用前，两个前脚杆29和两个车轮28下端面接触土壤表面，操作人员手握把手60；开始松土时，按动启动开关48，进而启动电机41启动，在启动电机41的动力作用下，启动轴42转动并带动后锥齿轮23转动，进而带动上锥齿轮24转动，进而带动前脚杆29转动，进而带动前皮带轮80转动，进而在皮带81的连接作用下带动后脚杆88转动，进而前脚杆29、后脚杆88同步转动并且在划片30的作用对土壤进行松土处理，同时前面两个储水腔72中的水在重力作用下通过流水槽87流入到洒水块45内，后面两个储水腔72中的水在重力作用下通过流通槽46流入到洒水块45内，洒水块45中的水在前脚杆29旋转过程中的离心力作用下，从离心孔71中流出，实现对干燥的土壤洒水的过程，按动开关往复开关49，在上输出轴36的转动作用下，带动圆盘17转动，进而带动挡块19转动，当挡块19碰到圆形块68上表面的探测器15时，此时驱动电机35反向驱动，进而上输出轴36反转，进而带动圆盘17反转，直到挡块19再次碰到探测器15时，此时驱动电机35再次改变驱动方向，进而实现圆盘17的往复旋转运动，进而在连接杆14的连接作用下，前滑动块13和后滑动块11沿着前光轴34和后光轴33往复滑动，当机箱12需要向前运动时，按动行走开关50，启动驱动电机35下端的下输出轴26，进而带动涡轮37转动，进而带动传动轴38转动，进而带动车轮28转动，进而实现底板27在土壤表面运动，即实现机箱12的前后移动。

[0018]本发明的有益效果是：本发明应用于小面积农田的松土，只需手持并按动开关，通过电机带动脚杆进行松土，并且无需太大的人力作用，松土效率高并且成本低，滑动块在光轴上移动能消除大部分松土时产生的振动，使得松土时机箱更平稳，避免损坏机箱，喷水部分能大大提高松土时的效率。

[0019]通过以上方式，本领域的技术人员可以在本发明的范围内根据工作模式做出各种改变。
