一种利用非常规水源进行旱作植物节水灌溉的环保设备

技术领域

[0001]本发明一种利用非常规水源进行旱作植物节水灌溉的环保设备，主要农业灌溉领域。

背景技术

[0002]在干旱缺水地区种植植物需要种植抗旱的旱作植物，以提高存活率，现在对于旱作植物的灌溉大多用喷灌或者滴灌，而喷灌对于水较为浪费，滴灌的喷头与管子易被风沙堵塞，维护成本较高，且两者都无法直接利用例如空气中的水等非常规水源。

发明内容

[0003]本发明要解决的技术问题是提供一种利用非常规水源进行旱作植物节水灌溉的环保设备，克服旱作植物灌溉缺水，滴灌维护成本较高，无法直接利用非常规水源等问题。

[0004]本发明是通过以下技术方案来实现的。

[0005]本发明的一种利用非常规水源进行旱作植物节水灌溉的环保设备，包括灌溉器体，所述灌溉器体内设有开口朝上的储存腔，所述储存腔内设有集水机构，所述集水机构包括两个可旋转的旋转轴，两个所述旋转轴间卷绕有薄膜卷，旋转旋转轴可将所述薄膜卷展开，将装置放置在沙坑中，所述薄膜卷展开后可将空气中的水蒸气汇聚成水；所述集水机构下侧设有引流机构，所述引流机构包括四个可向外展开的弧形板，所述弧形板间安装有塑料膜，所述塑料膜为疏水材料，在所述塑料膜展开后，所述集水机构汇聚的水会从所述塑料膜汇入装置内储存；所述灌溉器体内设有存水腔，所述存水腔内设有灌溉机构，所述灌溉机构包括与所述存水腔后端壁固定连接的顶部块，所述灌溉器体左右两侧对称设有两个可转动的把手，所述顶部块内螺纹连接有打洞轴，所述打洞轴下端位于外界空间内，所述打洞轴内滑动设有开关块，所述开关块内设有排水孔，所述打洞轴内设有排水管道，所述打洞轴左右端面对称固定设有传动杆，所述顶部块上侧设有可转动的第一锥齿轮，所述第一锥齿轮下端面左侧固定设有竖直杆，所述灌溉器体下端面固定设有四个支撑杆，所述集水机构与所述引流机构产生并汇聚的水会流入所述存水腔内储存，将装置放在旱作植物土地旁边，手动转动所述把手可带动所述第一锥齿轮转动，从而带动所述打洞轴转动，通过所述打洞轴与所述顶部块的螺纹连接，带动所述打洞轴螺旋下降进行土地打洞，至设置的深度时，开关块滑动，使得存水腔内的水通过排水管道注入旱作植物根部。

[0006]优选地，所述集水机构还包括左右对称的两个升降槽，所述升降槽位于所述储存腔后端壁内且开口朝前，所述升降槽内滑动设有前端位于所述储存腔内的升降杆，所述升降杆前端固定设有底座，所述底座内设有底座槽，所述底座槽后端壁转动设有短轴，所述短轴上固定设有槽块，所述槽块内设有圆形腔，所述圆形腔内转动设有上端位于所述储存腔内的圆形杆，所述圆形杆上端固定设有所述旋转轴，两个所述升降槽上侧设有一个环形槽。

[0007]优选地，所述引流机构还包括位于所述灌溉器体外端面的中间腔，所述中间腔下端壁均匀分布有四个旋转腔，所述旋转腔内转动设有底部轴，所述底部轴上固定设有竖直杆，所述竖直杆上端固定设有所述弧形板，所述中间腔内侧设有中心腔，所述中心腔下端壁连通所述存水腔，所述存水腔内滑动设有上端位于所述中心腔内的圆柱形块，所述圆柱形块内均匀分布有四个方形腔，所述方形腔内转动设有定位轴，所述定位轴上固定设有与所述弧形板转动连接的倾斜杆。

[0008]优选地，所述灌溉机构还包括左右对称的横向轴，所述横向轴与所述灌溉器体外端面转动连接，所述横向轴远离所述灌溉器体的一端固定设有把手，所述横向轴上固定设有第一带轮，所述灌溉器体内左右对称转动设有传动轴，所述传动轴内端位于所述存水腔内，所述传动轴外端位于外界空间内，所述传动轴外端固定设有第二带轮，所述第二带轮与所述第一带轮通过皮带摩擦传动，所述传动轴内端固定设有第二锥齿轮，所述存水腔后端壁固定设有顶部板，所述顶部板下端面转动设有输出轴，所述输出轴下端固定设有所述第一锥齿轮，所述第一锥齿轮与所述第二锥齿轮啮合传动，所述打洞轴内设有开口朝左的弹性槽，所述弹性槽右端壁固定设有弹性弹簧，所述弹性弹簧左端固定设有与所述弹性槽滑动连接的所述开关块。

[0009]优选地，所述打洞轴与所述存水腔间处于密封状态，防止所述存水腔内水流出。

[0010]优选地，所述塑料膜可折叠且形状可复原的材料。

[0011]优选地，所述存水腔与所述圆柱形块处于密封状态，使得所述存水腔内的水无法从上侧流出。

[0012]优选地，所述薄膜卷展开后可成环状，以便获得较大的产水面积。

[0013]本发明的有益效果 ：本装置可在夜间将空气中的水蒸气进行汇聚收集，适合在干旱缺水的环境中使用，装置纯靠人力操作，节约能源，适应性强，无需能源补充，且针对旱作植物的种植环境，装置进行打洞灌溉，使水直接进入旱作植物根部，减少水分流失的同时更减少了水的适应，节约了水资源。

附图说明

[0014]为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

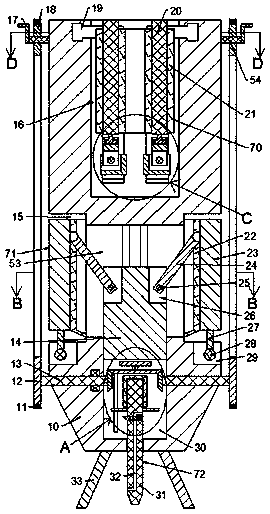

[0015]图1是本发明一种利用非常规水源进行旱作植物节水灌溉的环保设备整体全剖的主视结构示意图；图2为图1中C处放大示意图；图3为图1中A处放大示意图；图4为图1中B-B方向示意图；图5为图1中D-D方向示意图。

具体实施方式

[0016]下面结合图1-5对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

[0017]结合附图 1-5所述的一种利用非常规水源进行旱作植物节水灌溉的环保设备的机械机构示意图，包括灌溉器体10，所述灌溉器体10内设有开口朝上的储存腔16，所述储存腔16内设有集水机构70，所述集水机构70包括两个可旋转的旋转轴20，两个所述旋转轴20间卷绕有薄膜卷21，旋转旋转轴20可将所述薄膜卷21展开，将装置放置在沙坑中，所述薄膜卷21展开后可将空气中的水蒸气汇聚成水；所述集水机构70下侧设有引流机构71，所述引流机构71包括四个可向外展开的弧形板23，所述弧形板23间安装有塑料膜22，所述塑料膜22为疏水材料，在所述塑料膜22展开后，所述集水机构70汇聚的水会从所述塑料膜22汇入装置内储存；所述灌溉器体10内设有存水腔30，所述存水腔30内设有灌溉机构72，所述灌溉机构72包括与所述存水腔30后端壁固定连接的顶部块49，所述灌溉器体10左右两侧对称设有两个可转动的把手17，所述顶部块49内螺纹连接有打洞轴31，所述打洞轴31下端位于外界空间内，所述打洞轴31内滑动设有开关块43，所述开关块43内设有排水孔42，所述打洞轴31内设有排水管道32，所述打洞轴31左右端面对称固定设有传动杆50，所述顶部块49上侧设有可转动的第一锥齿轮46，所述第一锥齿轮46下端面左侧固定设有竖直杆44，所述灌溉器体10下端面固定设有四个支撑杆33，所述集水机构70与所述引流机构71产生并汇聚的水会流入所述存水腔30内储存，将装置放在旱作植物土地旁边，手动转动所述把手17可带动所述第一锥齿轮46转动，从而带动所述打洞轴31转动，通过所述打洞轴31与所述顶部块49的螺纹连接，带动所述打洞轴31螺旋下降进行土地打洞，至设置的深度时，开关块43滑动，使得存水腔30内的水通过排水管道32注入旱作植物根部。

[0018]进一步地，对所述集水机构70进行详细描写，所述集水机构70还包括左右对称的两个升降槽40，所述升降槽40位于所述储存腔16后端壁内且开口朝前，所述升降槽40内滑动设有前端位于所述储存腔16内的升降杆39，所述升降杆39前端固定设有底座41，所述底座41内设有底座槽38，所述底座槽38后端壁转动设有短轴37，所述短轴37上固定设有槽块36，所述槽块36内设有圆形腔35，所述圆形腔35内转动设有上端位于所述储存腔16内的圆形杆34，所述圆形杆34上端固定设有所述旋转轴20，两个所述升降槽40上侧设有一个环形槽19。

[0019]进一步地，对所述引流机构71进行详细描写，所述引流机构71还包括位于所述灌溉器体10外端面的中间腔15，所述中间腔15下端壁均匀分布有四个旋转腔29，所述旋转腔29内转动设有底部轴28，所述底部轴28上固定设有竖直杆27，所述竖直杆27上端固定设有所述弧形板23，所述中间腔15内侧设有中心腔53，所述中心腔53下端壁连通所述存水腔30，所述存水腔30内滑动设有上端位于所述中心腔53内的圆柱形块14，所述圆柱形块14内均匀分布有四个方形腔26，所述方形腔26内转动设有定位轴25，所述定位轴25上固定设有与所述弧形板23转动连接的倾斜杆24。

[0020]进一步地，对所述灌溉机构72进行详细描写，所述灌溉机构72还包括左右对称的横向轴54，所述横向轴54与所述灌溉器体10外端面转动连接，所述横向轴54远离所述灌溉器体10的一端固定设有把手17，所述横向轴54上固定设有第一带轮18，所述灌溉器体10内左右对称转动设有传动轴13，所述传动轴13内端位于所述存水腔30内，所述传动轴13外端位于外界空间内，所述传动轴13外端固定设有第二带轮12，所述第二带轮12与所述第一带轮18通过皮带11摩擦传动，所述传动轴13内端固定设有第二锥齿轮45，所述存水腔30后端壁固定设有顶部板47，所述顶部板47下端面转动设有输出轴48，所述输出轴48下端固定设有所述第一锥齿轮46，所述第一锥齿轮46与所述第二锥齿轮45啮合传动，所述打洞轴31内设有开口朝左的弹性槽52，所述弹性槽52右端壁固定设有弹性弹簧51，所述弹性弹簧51左端固定设有与所述弹性槽52滑动连接的所述开关块43。

[0021]有益地，所述打洞轴31与所述存水腔30间处于密封状态，防止所述存水腔30内水流出。

[0022]有益地，所述塑料膜22可折叠且形状可复原的材料。

[0023]有益地，所述存水腔30与所述圆柱形块14处于密封状态，使得所述存水腔30内的水无法从上侧流出。

[0024]有益地，所述薄膜卷21展开后可成环状，以便获得较大的产水面积。

[0025]整个装置的机械动作的顺序 ：（1）晚上时，在沙地中挖一个坑，向外扩展四个弧形板23，带动塑料膜22随弧形板23展开，弧形板23带动倾斜杆24转动，从而拉动圆柱形块14上升，使得存水腔30连通中心腔53。

[0026]（2）将两个旋转轴20向上拉出，升降杆39随旋转轴20运动至环形槽19内，转动两个旋转轴20，将薄膜卷21放出，向外侧将旋转轴20转动九十度，将两个升降杆39沿着环形槽19推动，使得薄膜卷21完全展开成环状。

[0027]（3）将装置放入沙坑中，沙坑中的水蒸气蒸发通过薄膜卷21冷凝，汇聚成水滴，通过塑料膜22流入存水腔30内储存。

[0028]（4）清晨将弧形板23与旋转轴20复位，需要对旱作植物进行灌溉时，将装置放在旱作植物附近的土地上，四个支撑杆33用于支撑，用手同时转动两个把手17，带动横向轴54转动，第一带轮18随横向轴54转动。

[0029]（5）通过皮带11的摩擦传动，带动第二带轮12转动，传动轴13随第二带轮12转动，传动轴13带动第二锥齿轮45转动，通过第二锥齿轮45与第一锥齿轮46的啮合传动，带动第一锥齿轮46转动，第一锥齿轮46带动竖直杆44转动，推动传动杆50转动，打洞轴31随传动杆50转动，通过打洞轴31与顶部块49的螺纹连接，带动打洞轴31螺旋下降，从而将土地打洞。

[0030]（6）开关块43随打洞轴31下降，直至打洞到一定深度，开关块43撞击至存水腔30下端壁，开关块43伸入弹性槽52内，排水孔42随开关块43运动连通两段排水管道32,存水腔30内水通过排水管道32流入打的洞中，直至水满出洞后反正转动把手17可将装置复位进行下一处旱作植物的灌溉。

[0031]上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此领域技术的人士能够了解本发明内容并加以实施，并不能以此限制本发明的保护范围。凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。
