本发明公开了一种基于风力发动机的农村卫生装置，包括卫生底座，所述卫生底座内部设有安装空间，所述卫生底座左端底部设置有水箱，所述卫生底座顶端设置有风力发动机装置，所述风力发动机装置内部设置有安装架，所述安装架下侧设置有发电空间，所述安装架上端设置有风力空间，所述安装架中间转动安装有转轴，所述转轴为中空结构。本装置机构简单，使用简便，利用风向标随风转动的特性将风能极大化利用以实现风力发电以节省电力的目的，同时将农村生活废水合理应用，节约水资源。

权利要求

1.一种基于风力发动机的农村卫生装置，包括卫生底座，其特征在于：所述卫生底座内部设有安装空间，所述卫生底座左端底部设置有水箱，所述卫生底座顶端设置有风力发动机装置，所述风力发动机装置内部设置有安装架，所述安装架下侧设置有发电空间，所述安装架上端设置有风力空间，所述安装架中间转动安装有转轴，所述转轴为中空结构，所述转轴上端安装有行星架，所述行星架中间转动安装轴杆，所述轴杆环形安装有半圆型腔，所述轴杆顶端固定安装有风向标，所述轴杆上固定安装有太阳轮，所述太阳轮上端面固定安装有扭矩传感器，所述行星架顶端转动安装有行星齿轮，所述行星齿轮为四组，且所述行星齿轮均外啮合于所述太阳轮齿面，所述行星齿轮顶端固定安装有安装块，所述安装块顶端固定安装有屏风装置，所述屏风装置包括固定安装在所述安装块顶端的屏风架，所述屏风架内部通过柔性材料固定安装有屏风，所述屏风装置在所述半圆形腔内转动，所述转轴下端伸入所述发电空间且所述转轴底端固定安装有大齿轮，所述大齿轮上端面设有球形槽，所述大齿轮左侧固定安装有发电装置，所述发电装置内的转子轴向上延伸伸出所述发电装置且所述转子轴与所述大齿轮相啮合，所述轴杆底端向下延伸贯穿所述转轴伸入所述发电空间，且所述轴杆底端转动安装在所述发电空间底部，所述轴杆上转动安装有小齿轮，所述小齿轮下端面开设有球形槽，所述发电空间右侧底部固定安装有L型台，所述L型台内前后端壁开设有L型槽，所述L型槽内滑动安装有曲型顶块，所述曲型顶块顶端固定安装有第一永磁体，所述第一永磁体上侧对应位置设有第一电磁铁，所述第一电磁铁固定安装在所述安装架右侧底部，所述安装架右侧底部与所述曲型顶块顶端之间固定安装有第一弹簧。

2.根据权利要求1所述的一种基于风力发动机的农村卫生装置，其特征在于：所述卫生底座内设有电机，所述电机动力输出轴顶端固定安装有左皮带轮，所述卫生底座底端转动安装有皮带轴，所述皮带轴顶端固定安装有右皮带轮，所述左皮带轮与所述右皮带轮之间摩擦配合有皮带，所述右皮带轮顶端固定安装有转动齿轮，所述卫生底座前后端面开设有滑动槽，所述滑动槽内滑动安装有齿条，所述齿条顶端固定安装有开合架，所述开合架上端伸入卫生坑中，所述齿条远离所述开合架一端固定安装有第二弹簧，所述第二弹簧远离所述齿条一端固定安装在所述滑动槽内壁上，所述卫生坑左右两端开设有压力槽，所述压力槽内固定安装有压力传感器，所述压力槽底部固定安装有第三弹簧，所述第三弹簧上端固定安装有压力块。

3.根据权利要求1所述的一种基于风力发动机的农村卫生装置，其特征在于：所述卫生底座左侧内壁上开设有冲水箱，所述冲水箱右侧底端开设有控制槽，所述控制槽下端开设有左右贯穿的出水口，所述控制槽顶端固定安装有第二电磁铁，所述第二电磁铁下侧对应位置滑动安装有挡块，所述挡块顶端固定安装有第二永磁体。

4.根据权利要求1所述的一种基于风力发动机的农村卫生装置，其特征在于：所述卫生底座左侧底部外壁设有储水箱，所述卫生底座左侧转动安装有水车装置，所述卫生底座左侧与所述水车装置顶端对应位置开设有进水槽。

说明书

一种基于风力发动机的农村卫生装置

技术领域

[0001]本发明涉及风力发动机领域，具体为一种基于风力发动机的农村卫生装置。

背景技术

[0002]在当下，人们对于新型能源，尤其是风能太阳能这种取之不竭的能源得到有效合理应用得到了充分利用，但同时，风能由于其风向的多变性使得风能在一些应用领域无法最大化。

[0003]同时农村生活废水无法得到充分化利用，致使资源无法合理最大化，其次对于卫生方面大多农村采用沼气池使得粪便得到二次利用，但其发酵出的一些难闻气体无法得到屏蔽而难闻无比，本发明阐明了一种能解决上述问题的装置。

发明内容

[0004]技术问题：风能由于其风向的多变性使得风能在一些应用领域无法最大化，同时农村生活废水无法得到充分化利用，致使资源无法合理最大化，其次对于卫生方面大多农村采用沼气池使得粪便得到二次利用，但其发酵出的一些难闻气体无法得到屏蔽而难闻无比。

[0005]为解决上述问题，本例设计了一种基于风力发动机的农村卫生装置，包括卫生底座，所述卫生底座内部设有安装空间，所述卫生底座左端底部设置有水箱，所述卫生底座顶端设置有风力发动机装置，所述风力发动机装置内部设置有安装架，所述安装架下侧设置有发电空间，所述安装架上端设置有风力空间，所述安装架中间转动安装有转轴，所述转轴为中空结构，所述转轴上端安装有行星架，所述行星架中间转动安装轴杆，所述轴杆环形安装有半圆型腔，所述轴杆顶端固定安装有风向标，所述轴杆上固定安装有太阳轮，所述太阳轮上端面固定安装有扭矩传感器，所述行星架顶端转动安装有行星齿轮，所述行星齿轮为四组，且所述行星齿轮均外啮合于所述太阳轮齿面，所述行星齿轮顶端固定安装有安装块，所述安装块顶端固定安装有屏风装置，所述屏风装置包括固定安装在所述安装块顶端的屏风架，所述屏风架内部通过柔性材料固定安装有屏风，所述屏风装置在所述半圆形腔内转动，所述转轴下端伸入所述发电空间且所述转轴底端固定安装有大齿轮，所述大齿轮上端面设有球形槽，所述大齿轮左侧固定安装有发电装置，所述发电装置内的转子轴向上延伸伸出所述发电装置且所述转子轴与所述大齿轮相啮合，所述轴杆底端向下延伸贯穿所述转轴伸入所述发电空间，且所述轴杆底端转动安装在所述发电空间底部，所述轴杆上转动安装有小齿轮，所述小齿轮下端面开设有球形槽，所述发电空间右侧底部固定安装有L型台，所述L型台内前后端壁开设有L型槽，所述L型槽内滑动安装有曲型顶块，所述曲型顶块顶端固定安装有第一永磁体，所述第一永磁体上侧对应位置设有第一电磁铁，所述第一电磁铁固定安装在所述安装架右侧底部，所述安装架右侧底部与所述曲型顶块顶端之间固定安装有第一弹簧。

[0006]进一步的，所述卫生底座内设有电机，所述电机动力输出轴顶端固定安装有左皮带轮，所述卫生底座底端转动安装有皮带轴，所述皮带轴顶端固定安装有右皮带轮，所述左皮带轮与所述右皮带轮之间摩擦配合有皮带，所述右皮带轮顶端固定安装有转动齿轮，所述卫生底座前后端面开设有滑动槽，所述滑动槽内滑动安装有齿条，所述齿条顶端固定安装有开合架，所述开合架上端伸入卫生坑中，所述齿条远离所述开合架一端固定安装有第二弹簧，所述第二弹簧远离所述齿条一端固定安装在所述滑动槽内壁上，所述卫生坑左右两端开设有压力槽，所述压力槽内固定安装有压力传感器，所述压力槽底部固定安装有第三弹簧，所述第三弹簧上端固定安装有压力块。

[0007]进一步的，所述卫生底座左侧内壁上开设有冲水箱，所述冲水箱右侧底端开设有控制槽，所述控制槽下端开设有左右贯穿的出水口，所述控制槽顶端固定安装有第二电磁铁，所述第二电磁铁下侧对应位置滑动安装有挡块，所述挡块顶端固定安装有第二永磁体。

[0008]进一步的，所述卫生底座左侧底部外壁设有储水箱，所述卫生底座左侧转动安装有水车装置，所述卫生底座左侧与所述水车装置顶端对应位置开设有进水槽。

[0009]本发明的有益效果是：本装置机构简单，使用简便，利用风向标随风转动的特性将风能极大化利用以实现风力发电以节省电力的目的，同时将农村生活废水合理应用，节约水资源。

附图说明

[0010]为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

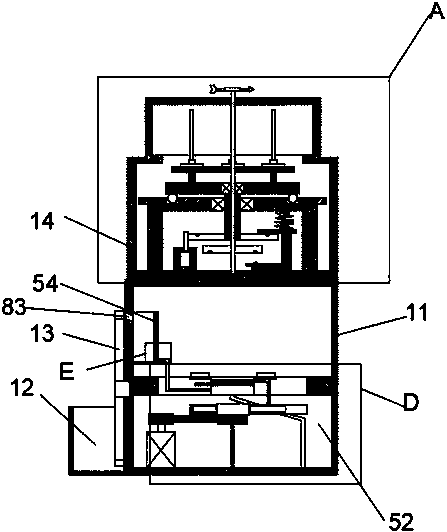

[0011]图1为本发明的一种基于风力发动机的农村卫生装置的整体结构示意图；图2为图1中“A”的放大结构示意图；图3是图2中“B-B”方向的放大结构示意图；图4是图2中“C”方向的放大结构示意图；图5是图1中“D”的放大结构示意图；图6是图1中“E”的放大结构示意图。

具体实施方式

[0012]下面结合图1-图6对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

[0013]本发明涉及一种基于风力发动机的农村卫生装置，主要用于风力发动机，农村卫生以及农村废水处理方向，下面将结合本发明附图对本发明做进一步说明：本发明所述的一种基于风力发动机的农村卫生装置包括卫生底座11，所述卫生底座11内部设有安装空间52，所述卫生底座11左端底部设置有水箱12，所述卫生底座11顶端设置有风力发动机装置14，所述风力发动机装置14内部设置有安装架31，所述安装架31下侧设置有发电空间60，所述安装架31上端设置有风力空间61，所述安装架31中间转动安装有转轴32，所述转轴32为中空结构，所述转轴32上端安装有行星架21，所述行星架21中间转动安装轴杆16，所述轴杆16环形安装有半圆型腔18，所述轴杆16顶端固定安装有风向标17，所述轴杆16上固定安装有太阳轮20，所述太阳轮20上端面固定安装有扭矩传感器19，所述行星架21顶端转动安装有行星齿轮33，所述行星齿轮21为四组，且所述行星齿轮21均外啮合于所述太阳轮20齿面，所述行星齿轮21顶端固定安装有安装块34，所述安装块34顶端固定安装有屏风装置70，所述屏风装置70包括固定安装在所述安装块34顶端的屏风架15，所述屏风架15内部通过柔性材料固定安装有屏风35，所述屏风装置70在所述半圆形腔18内转动，所述转轴32下端伸入所述发电空间60且所述转轴32底端固定安装有大齿轮30，所述大齿轮30上端面设有第一球形槽65，所述大齿轮30左侧固定安装有发电装置28，所述发电装置28内的转子轴向上延伸伸出所述发电装置28且所述转子轴29与所述大齿轮30相啮合，所述轴杆16底端向下延伸贯穿所述转轴32伸入所述发电空间60，且所述轴杆16底端转动安装在所述发电空间60底部，所述轴杆上转动安装有小齿轮27，所述小齿轮27下端面开设有第二球形槽66，所述发电空间60右侧底部固定安装有L型台26，所述L型台26内前后端壁开设有L型槽67，所述L型槽67内滑动安装有曲型顶块25，所述曲型顶块25顶端固定安装有第一永磁体24，所述第一永磁体24上侧对应位置设有第一电磁铁22，所述第一电磁铁22固定安装在所述安装架31右侧底部，所述安装架31右侧底部与所述曲型顶块25顶端之间固定安装有第一弹簧23。

[0014]有益的，所述卫生底座11内设有电机36，所述电机36动力输出轴37顶端固定安装有左皮带轮39，所述卫生底座11底端转动安装有皮带轴49，所述皮带轴49顶端固定安装有右皮带轮48，所述左皮带轮39与所述右皮带轮48之间摩擦配合有皮带38，所述右皮带轮48顶端同心固定安装有转动齿轮40，所述卫生底座11前后端面开设有滑动槽68，所述滑动槽68内滑动安装有齿条46，所述齿条46顶端固定安装有开合架44，所述开合架44上端伸入卫生坑80中，所述卫生坑底端安装有冲水管47，所述齿条46远离所述开合架44一端固定安装有第二弹簧69，所述第二弹簧69远离所述齿条46一端固定安装在所述滑动槽68内壁上，所述卫生坑80左右两端开设有压力槽81，所述压力槽81内固定安装有压力传感器43，所述压力槽81底部固定安装有第三弹簧82，所述第三弹簧82上端固定安装有压力块42。

[0015]有益的，所述卫生底座11左侧内壁上开设有冲水箱54，所述冲水箱54右侧底端开设有控制槽72，所述控制槽72下端开设有左右贯穿的出水口41，所述控制槽72顶端固定安装有第二电磁铁53，所述第二电磁铁53下侧对应位置滑动安装有挡块51，所述挡块51顶端固定安装有第二永磁体50。

[0016]有益的，所述卫生底座11左侧底部外壁设有储水箱12，所述卫生底座11左侧转动安装有水车装置13，所述卫生底座11左侧与所述水车装置13顶端对应位置开设有进水槽83。

[0017]以下结合图1至图6对本文中的一种基于风力发动机的农村卫生装置的使用步骤进行详细说明：初始状态时，所述所述第一电磁铁22，第二电磁铁53均无电流通过，所述曲型顶块25上端位于所述第一球形槽65内而卡死所述大齿轮30而致使所述行星架21转速为零，所述储水箱12中倒入生活废水，所述水车装置13常转，使得生活废水跟随所述水车装置13转动并从所述进水槽83进入冲水箱54，当所述冲水箱54内水满时，生活废水无法通过83而流回至所述储水箱12中。

[0018]由于所述行星架21转速归零，所述风向标17随风向转动，同时所述轴杆16跟随转动，所述轴杆16带动所述半圆形腔18转动，固定安装在所述轴杆16上的所述太阳轮20带动啮合在所述行星齿轮33自转，所述行星齿轮33上固定安装的屏风装置70跟随所述行星齿轮33转动，当所述风向标17转动至风力最大处时，所述扭矩传感器19发出信号使所述第一电磁铁22得电，所述第一电磁铁22吸引所述第一永磁体24向上移动，所述第一永磁体24带动所述曲型顶块25向上移动，所述曲型顶块25底端卡住所述小齿轮27底端的第二球形槽66，所述轴杆16，所述半圆形腔18以及所述风向标17由于所述小齿轮27的卡紧而固定，此时所述行星架21解锁，所述屏风装置70由于所述半圆形腔18对风的阻隔使得所述屏风装置只要一面能够迎风，从而实现所述屏风装置70驱动所述行星齿轮33由于所述行星架21而围绕所述太阳轮20公转，所述行星架21转动带动所述转轴32转动，位于所述转轴32上的大齿轮30跟随所述转轴32转动，与所述转轴30相啮合的转子轴29转动，从而使得所述发电装置28内部产生磁生电效应而发电并存储电量，当该方向风速为零或风向改变时，所述扭矩传感器19发出信号使得所述第一电磁铁22失去电流，所述曲型顶块25由于第一弹簧23的作用而向下滑动，所述曲型顶块25顶端卡住所述第一球形槽65内，致使所述大齿轮30以及所述行星架21卡紧，所述行星齿轮33无法公转，此时所述风向标17解锁而跟随风向转动。

[0019]当有人需要卫生时，站立在所述压力块42上，所述压力块42由于人体重量而向下移动并触碰压力传感器43，所述电机36转动，所述电机动力输出轴37带动左皮带轮39转动，所述左皮带轮39通过皮带38带动右皮带轮48转动，与所述右皮带轮48同心固定安装的转动齿轮40转动，与所述转动齿轮40相啮合的齿条46向远离所述第二弹簧69一端滑动，同时所述开合架44与所述齿条46同向移动，此时卫生坑80可使用，当卫生完毕人离开后，所述压力块42由于所述第二弹簧82的作用向上移动，所述压力传感器43反馈至电机36使所述电机36反转，使得所述转动齿轮48反向旋转，由于第二弹簧69以及所述转动齿轮的作用向所述第二弹簧69靠近，所述开合架44与所述齿条46同向运动，此时所述开合架44将所述卫生坑80封闭，以免有细菌等有害物质从冲水管47内跑出，同时所述第二电磁铁53得电，吸引所述第二永磁体50带动所述挡块51向上移动，所述冲水箱54内的水沿水管冲入所述卫生坑80中，所述卫生坑80内的粪便随水冲入所述冲水管47内进入沼气池。

[0020]以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精 神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
