本发明涉及板材陶瓷物料转运技术领域，且公开了一种防粘连板材陶瓷物料转运设备，包括传送带，所述传送带的内部活动连接有转轴，转轴的表面套接有中空通道，中空通道的内部固定连接有支撑架，中空通道的表面固定连接有气流管道，所述支撑架的内部固定连接有限位杆，限位杆的上端活动连接有波纹管。推板向上移动与气密板接触，加之气流向上推动的力，气密板会将夹持轮从推出口推出传送带内部，并在向上移动的过程中，凸块与板材物料的孔隙接触，并插入其中，从而达到了移动的过程中能够进行固定夹持的效果；板材物料表面的孔隙是由于物料与空气发生化学反应自然留下的，所以夹持轮不会对板材造成伤害。
权利要求
1.一种防粘连板材陶瓷物料转运设备，包括传送带(1)，其特征在于：所述传送带(1)的内部活动连接有转轴(2)，转轴(2)的表面套接有中空通道(3)，中空通道(3)的内部固定连接有支撑架(4)，中空通道(3)的表面固定连接有气流管道(5)。所述支撑架(4)的内部固定连接有限位杆(6)，限位杆(6)的上端活动连接有波纹管(7)，波纹管(7)远离限位杆(6)的一端活动连接有推板(8)，支撑架(4)的内部且位于推板(8)的上方滑动连接有气密板(9)，气密板(9)远离推板(8)的一侧固定连接有夹持轮(10)。
2.根据权利要求1所述的一种防粘连板材陶瓷物料转运设备，其特征在于：所述夹持轮(10)与气密板(9)之间固定连接有挡持架(11)。
3.根据权利要求1所述的一种防粘连板材陶瓷物料转运设备，其特征在于：所述挡持架(11)的上部活动连接有封闭杆(12)。
4.根据权利要求1所述的一种防粘连板材陶瓷物料转运设备，其特征在于：所述支撑架(4)的内部固定连接有滑轨(13)。
5.根据权利要求1所述的一种防粘连板材陶瓷物料转运设备，其特征在于：所述传送带(1)的表面且位于支撑架(4)的上方开设有推出口(14)。
6.根据权利要求1所述的一种防粘连板材陶瓷物料转运设备，其特征在于：所述波纹管(7)具有可拉伸，且具有弹性恢复力。
7.根据权利要求1所述的一种防粘连板材陶瓷物料转运设备，其特征在于：所述气流管道(5)与中空通道(3)间隔分布。
8.根据权利要求1所述的一种防粘连板材陶瓷物料转运设备，其特征在于：所述夹持轮(10)的表面固定连接有凸块(15)。
说明书
一种防粘连板材陶瓷物料转运设备
技术领域
[0001]本发明涉及板材陶瓷物料转运技术领域，具体为一种防粘连板材陶瓷物 料转运设备。
背景技术
[0002]陶瓷是以天然粘土以及各种天然矿物为主要原料经过粉碎混炼、成型和 煅烧制得的材料的各种制品；制作完成后的产品美观性较高。
[0003]其中对于陶瓷原料的制作，由于加工过程比较复杂且需用到多种装置对 其进行加工，因此常用到运输设备。
[0004]但未成型的陶瓷质地较软，且易具有的粘性，与物体接触时会脱离下来 粉末，在运输未成形的陶瓷时，不能对其进行夹持，缺少固定力的陶瓷在输 送过程中容易掉落造成损坏，因此传统的运输设备需对其进行降温处理再进 行转移，但运输到下一工序时又要进行升温处理，这样一来不仅耗时费力， 而且也浪费能源，因此一种防粘连板材陶瓷物料转运设备应运而生。
发明内容
[0005]为实现上述运输中防止粘连、且能够进行固定夹持的目的，本发明提供 如下技术方案：一种防粘连板材陶瓷物料转运设备，包括传送带，所述传送 带的内部活动连接有转轴，转轴的表面套接有中空通道，中空通道的内部固 定连接有支撑架，中空通道的表面固定连接有气流管道，所述支撑架的内部 固定连接有限位杆，限位杆的上端活动连接有波纹管，波纹管远离限位杆的 一端活动连接有推板，支撑架的内部且位于推板的上方滑动连接有气密板， 气密板远离推板的一侧固定连接有夹持轮。
[0006]本发明的有益效果是：
[0007]
1.通过将半成品板材形陶瓷物料放置在传送带表面，启动驱动部件使转 轴带动传送带运转，且使气进去中空通道内，由于气体具有一定的流速，且 气流管道直接与中空通道相连接，大部分气流会从气流管道流出，而气流管 道具有多个，且均匀分布在传送带表面，所以气流管道表面形成气流层，与 板材物料接触时，会将其承托起来，从而达到了运输中防止粘连的效果。
[0008]
2.通过气流进入中空通道内，当气流管道表面形成气流层时，气体流出 会有阻力，便会在中空通道内四处流动，后从支撑架与中空通道的连接处涌 入波纹管内部，波纹管受气流体积和流速影响，会在限位杆的限制下向上移 动，并推动推板在滑轨的表面进行滑动，推板向上移动与气密板接触，加之 气流向上推动的力，气密板会将夹持轮从推出口推出传送带内部，并在向上 移动的过程中，凸块与板材物料的孔隙接触，并插入其中，从而达到了移动 的过程中能够进行固定夹持的效果；板材物料表面的孔隙是由于物料与空气 发生化学反应自然留下的，所以夹持轮不会对板材造成伤害。
[0009]优选的，所述夹持轮与气密板之间固定连接有挡持架，挡持架起到限位 夹持轮移动行程的作用，防止移动过度而使板材物料损坏。
[0010]优选的，所述挡持架的上部活动连接有封闭杆，起到防止板材物料的脱 落物掉入支撑架内。
[0011]优选的，所述支撑架的内部固定连接有滑轨。
[0012]优选的，所述传送带的表面且位于支撑架的上方开设有推出口。
[0013]优选的，所述波纹管具有可拉伸，且具有弹性恢复力。
[0014]优选的，所述气流管道与中空通道间隔分布，便于形成稳定的气流层。
[0015]优选的，所述夹持轮的表面固定连接有凸块。
附图说明

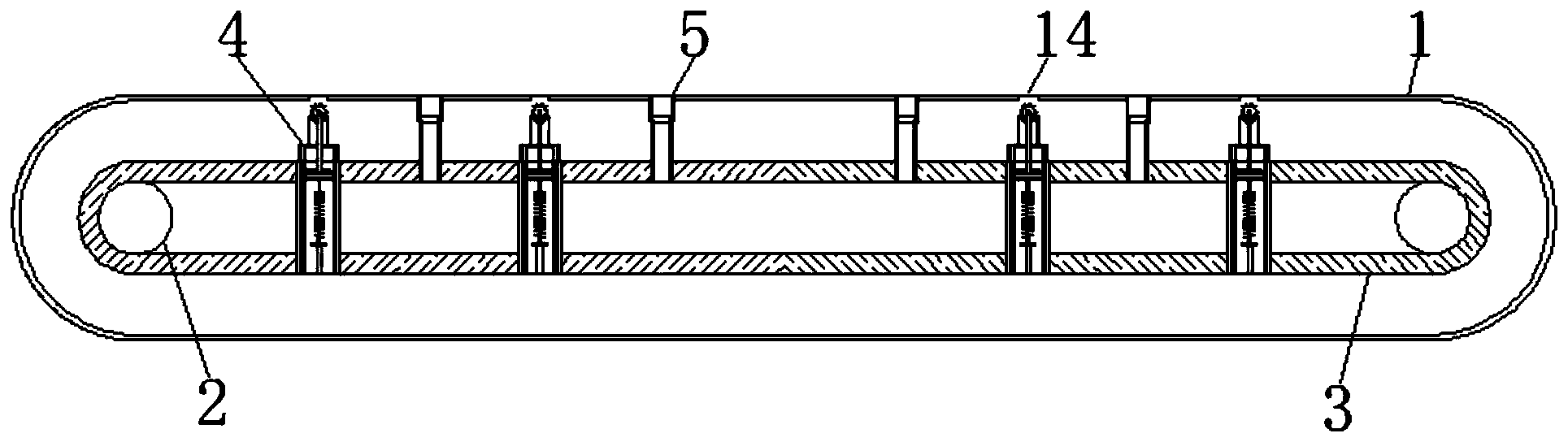

[0016]图1为本发明传送带结构主视剖视图；图2为本发明支撑架结构剖视图；图3为图2中A处局部放大图；图4为本发明夹持轮结构示意图。
[0017]
[0018]
[0019]
[0020]图中：1-传送带、2-转轴、3-中空通道、4-支撑架、5-气流管道、6-限 位杆、7-波纹管、8-推板、9-气密板、10-夹持轮、11-挡持架、12-封闭杆、 13-滑轨、14-推出口、15-凸块。
具体实施方式
[0021]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而 不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做 出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0022]请参阅图1-4，一种防粘连板材陶瓷物料转运设备，包括传送带1，传送 带1的内部活动连接有转轴2，转轴2的表面套接有中空通道3，中空通道3 的内部固定连接有支撑架4，传送带1的表面且位于支撑架4的上方开设有推 出口14，中空通道3的表面固定连接有气流管道5，由于气体具有一定的流 速，且气流管道5直接与中空通道3相连接，大部分气流会从气流管道5流 出，而气流管道5具有多个，且均匀分布在传送带1表面，所以气流管道5 表面形成气流层，与板材物料接触时，会将其承托起来，起到运输中防止粘 连的作用，气流管道5与中空通道3间隔分布，便于形成稳定的气流层，支 撑架4的内部固定连接有限位杆6，限位杆6的上端活动连接有波纹管7，波 纹管7具有可拉伸，且具有弹性恢复力，波纹管7远离限位杆6的一端活动 连接有推板8，支撑架4的内部且位于推板8的上方滑动连接有气密板9，气 密板9远离推板8的一侧固定连接有夹持轮10，夹持轮10的表面固定连接有 凸块15，夹持轮10与气密板9之间固定连接有挡持架11，挡持架11的上部 活动连接有封闭杆12，起到防止板材物料的脱落物掉入支撑架4内，气体流 出会有阻力，便会在中空通道3内四处流动，后从支撑架4与中空通道3的 连接处涌入波纹管7内部，波纹管7受气流体积和流速影响，会在限位杆6 的限制下向上移动，并推动推板8在滑轨13的表面进行滑动，推板8向上移 动与气密板9接触，加之气流向上推动的力，气密板9会将夹持轮10从推出 口14推出传送带1内部，并在向上移动的过程中，凸块15与板材物料的孔 隙接触，并插入其中，支撑架4的内部固定连接有滑轨13，挡持架11起到限 位夹持轮10移动行程的作用，防止移动过度而使板材物料损坏。
[0023]在使用时，将半成品板材形陶瓷物料放置在传送带1表面，启动驱动部 件使转轴2带动传送带1运转，且使气流进去中空通道3内，由于气体具有 一定的流速，且气流管道5直接与中空通道3相连接，大部分气流会从气流 管道5流出，而气流管道5具有多个，且均匀分布在传送带1表面，所以气 流管道5表面形成气流层，与板材物料接触时，会将其承托起来，起到运输 中防止粘连的作用；通过气流进入中空通道3内，当气流管道5表面形成气 流层时，气体流出会有阻力，便会在中空通道3内四处流动，后从支撑架4 与中空通道3的连接处涌入波纹管7内部，波纹管7受气流体积和流速影响， 会在限位杆6的限制下向上移动，并推动推板8在滑轨13的表面进行滑动， 推板8向上移动与气密板9接触，加之气流向上推动的力，气密板9会将夹 持轮10从推出口14推出传送带1内部，并在向上移动的过程中，凸块15与 板材物料的孔隙接触，并插入其中，起到移动的过程中能够进行固定夹持的 作用；板材物料表面的孔隙是由于物料与空气发生化学反应自然留下的，所 以夹持轮10不会对板材造成伤害。
[0024]以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限 于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本 发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保 护范围之内。
